Nová FVE na platformě VICTRON 3F 3x3000VA

[Radar]

Mám ještě jeden dotaz ke zkušenějším s Victron ...
Lze přes NODE RED nějakou cestou programovat změny limitu vstupního proudu na AC IN do měničů při AC IGNORE?
Ideálně s vazbou na parametr zátěže na AC OUT? (u mě 3F, takže dle nejzatíženější fáze?)

díky

[cipis]

Mně to vypisuje, že má nějaká databáze (u nich) problémy, že něco nemusí fungovat nebo pomalu.

[glottis]

mohlo by to jit zapisem po mqtt na topic ... a nastavis value

W/XXX/vebus/276/Ac/ActiveIn/CurrentLimit

Koukni nejdriv co tam mas na N/XXX/vebus/276/Ac/ActiveIn/CurrentLimit

Treba pres mqtt explorer

Jestli mas v cerbu nodered primo, tak tam na to budou asi i kostky rovnou?

[kigen]

Kolegové s Victron, nepozorujete ve VRM v posledních dnech podobné hlášky...? Portál se jeví, že jede v pořádku, i když některé grafy se vykreslují neochotně... ale už to na můj vkus trvá dlouho ... díky za vaše postřehy

Diky za info, taky me to haze tu hlasku. Uz jsem si myslel, ze mam problem nekde u sebe,
protoze v ten samy den, me klekl domaci server a jeste jsem nemel cas se podivat co se stalo.
Aspon tedy vim, ze to s tim nema nic spolecne.

[Radar]

mohlo by to jit zapisem po mqtt na topic ... a nastavis value

W/XXX/vebus/276/Ac/ActiveIn/CurrentLimit

Koukni nejdriv co tam mas na N/XXX/vebus/276/Ac/ActiveIn/CurrentLimit

Treba pres mqtt explorer

Jestli mas v cerbu nodered primo, tak tam na to budou asi i kostky rovnou?

Ano, VENUS LARGE mi jede přímo na Cerbu, s mqtt si ještě moc nerozumím, ale smart zásuvku jsem přes mqtt rozchodil
Tak jak jsi to popsal tomu moc nerozumím

Logika by měla být ta, aby systém používal výkon na AC OUT vždy na nejzatíženější fázi a "startoval" s nejnižším možným proudovým limitem na AC IN,
s tím že dle zatížení by se proud zvedal, a naopak při poklesu snižoval až na minimum. Pokud zátěž klesne pod práh odepnutí v rámci AC IGNORE, odpojí se úplně..

[glottis]

Jako cele to za tebe udelat nechci ale prikaldam ti inspiraci, kterou si muzes naimportovat, kouknout a treba poupravit. Asi to budes muset nejdriv rozbalit a importovat az ten json.

flows.zip

(1.72 KiB) Staženo 15 x

Jde tam o to, ze prijimam topic s proudem DC_LOAD, pak si nactu moje nastaveni maximalniho proudu do baterie co chci, sectu to a vysledek ulozim do charge limitu.

Je to prakticky to same co chces ty. jen to udelas s vykony.

admini: neslo by povolit prilohu s priponou json?

[Radar]

glottis: děkuji, podívám se na to, moc nerozumím k čemu Ti to slouží?

Můj cíl je, kdykoliv se připne síť na AC IN skrze přetížení kterékoliv fáze, aby pracovala s nejnižším možným nastavitelným proudem pro danou situaci.
A nastavení proudového limitu AC IN bylo něčím řízené v reálném čase.
Stoupne-li zátěž na AC OUT nad rámec výkonu měniče a i minimálního nastaveného proudového limitu na AC IN, systém si přidá a limit zvýší,
či v opačném případě ubere.
Připnula-li by se síť vlivem nízkého SOC, pak nejnižší proudový limit je postačující.
Na MPII 3000VA je tuším 3 nebo 4A minimum co se dá na AC IN nastavit. krát 3 měniče

Já se tím pokusím probojovat sám, ale do startu mi šlo o to zda to vůbec jde a není to slepá ulička...

[glottis]

Ted uz k nicemu, od vecera jedu na miltiplusech ale do te doby to narovnavalo DVCC.

Kdyz mas victron cerbo + mppt ale nemas stridace, chova se limit nabijeni baterie saptne. Proste tim omezuje proud z mppt a nebere vubec ohled na to, kolik tece do prime spotreby. Takze jsem to resit takhle. Nastavil jsem si, ze chci baterie nabijet max 100A, cetl proud z shuntu pro dc spotrebu (takze treba 50A), spocital 100A+50A a 150A zapsal do limitu nabijeni.

Ted, s multiplusy se to chova samo dobre. Na dc load uz nic nemam. Nevim jak by se to chovalo kdyby tam neco bylo.

[Radar]

Ale já se nebavím o nabíjecím DC proudu, bavím se o AC ignore Victron a zda lze v nodered naprogramovat flexibilní řízení proudového limitu na AC IN podle velikosti zátěže na AC OUT, ve stavu pokud síť není ignorována...

[glottis]

ptal ses na co jsem to pouzival tak jsme ti to popsal. Ty pouzijes stejny princip pro ac proud. Ja ti neposlal reseni, jen priklad jak.

[Radar]

Mně to vypisuje, že má nějaká databáze (u nich) problémy, že něco nemusí fungovat nebo pomalu.

Ano, to mi vypisuje taky, grafy se nenačítají anebo načítají pomalu a trvá to už cca týden...

[Radar]

ptal ses na co jsem to pouzival tak jsme ti to popsal. Ty pouzijes stejny princip pro ac proud. Ja ti neposlal reseni, jen priklad jak.

K čemu jsi to použil Ty kvůli jiným měničům chápu.
Otázkou zůstává, zda hodnoty limitu vstupního proudu na AC IN Multiplusů lze ve vztahu k velikosti zátěže měnit. Automaticky, nějakými podmínkami v NODE RED. Je to funkce Power Control. K té mám aktivovaný Power Assist.
Důvod je ten, že nemusí do spotřeby a baterie téct z každého měniče XY A na AC IN, když důvodem připnutí sítě je přetížení jednoho z měničů např o 500W.
Zkoušet v MP zakázat chargery s aktivovaným Power Assist nechci, obava z přetoků při opadnutí zátěže ...

[Radar]

Ještě doplním, že mi (asi v souvislosti s problémy databází Victron popsané výše) nelze přes VRM spustit ani Venus OS Large , a tím ani node red :-/

[Radar]

pozn. hláška o chybách ve VRM už vede i k informaci na odkaze:
https://community.victronenergy.com/t/v ... read/42859

[Radar]

NODE RED a automatické řízení proudového limitu AC IN Multi dle zátěže na AC OUT v 3F systému ...

Podařilo se mi sestavit flow s logikou, že bere ze vstupních nodů VE BUS System parametry výkonu na všech fázích, bere nejvyšší hodnotu z nich (navazující JOIN node) a dále dle kaskády výkon navazující FUNCION node upravuje hodnotu msg.payload na výstup (proud v A od 4-10A v krocích po 1A).

Nevím ale co použít za výstupní node, aby to Multiplusy začali používat. Poradíte?
A nemusí se něco přenastavit v Multi i v rámci VE.Config? Třeba nutnost vypnout manuální remote nastavování proudového limitu ve VRM? Povolit
dynamic current limiter?
Jsem asi ve slepé uličce... díky

[Nortonko]

na ovládanie - Custom Control node -> vybrať menič - > Measurement -> /AC/ActiveIN/CurrentLimit

[Radar]

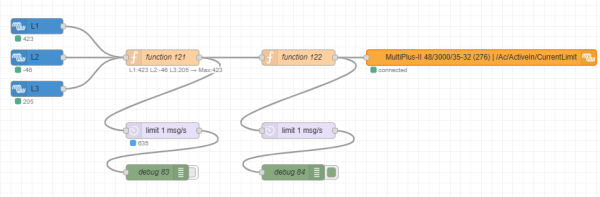

Děkuji, takto nakonex vypadá flow, dnes to vyzkouším, ale nevím, jestli to nepřebije ta možnost manuálního dálkového nastavení proudového limitu přes VRM.

VE.BUS SYSTEM node posílá údaje o výkonech na AC OUT.
První function node porovnává výkony na fázích a posílá na výstup hodnotu té nejvyšší.

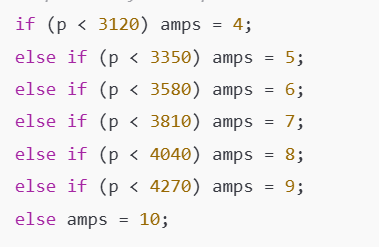

Druhý function node dle logiky "výkon AC OUT/proudový limit AC IN" mění hodnotu pro proudový limit.

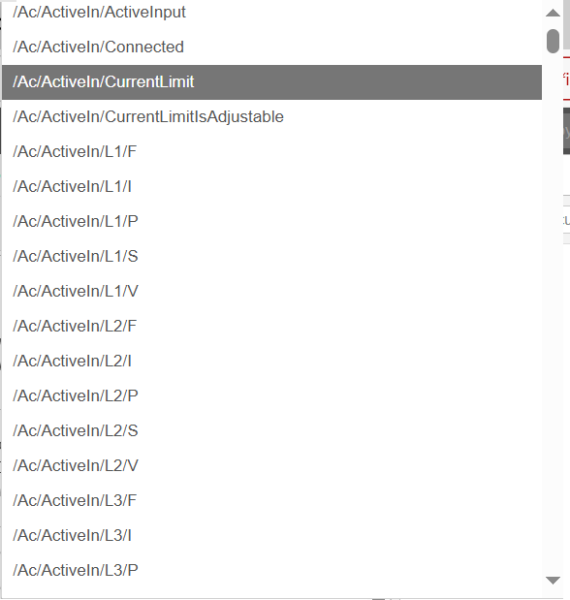

Dle doporučení jsem použil na výstup CUSTOM NODE a vybral volbu Ac/ActiveIn/CurrentLimit, ještě je tam jedna volba/CurrentLimitIsAdjustable,
tak uvidím jak se to bude chovat.....

[Radar]

Tak hlásím otestováno, funguje to skvěle. Podle požadavku a nastavení. Aktuální hodnota proudového limitu se v reálném čase mění a zobrazuje i v příslušném poli ve VRM.
Ve Ve.Config se nemuselo v setupu Multiplusů nic měnit.
Výchozím proudovým limitem pro 3x3000VA jsou 4A.
Dle logiky výkonů se mění v reálném čase proudový limit na AC IN až do max hodnoty, kterou mám 10A (ale dá se změnit).
Cíl mít proudový limit v případě kdy síť není ignorována vždy co nejnižší s ohledem na nejzatíženější fázi 3F systému.
3F konfig samozřejmě má to omezení, že se proud nastavuje pro všechny fáze stejně, v 1F to bude naprosto excelentní funkce.
Hlídat proudový limit a manuálně jeho parametr ve VRM dle požadavku přenastavovat je pekelná otrava.
Díky Nortonkovi za navedení na výstupní custom node... paráda

[kodl69]

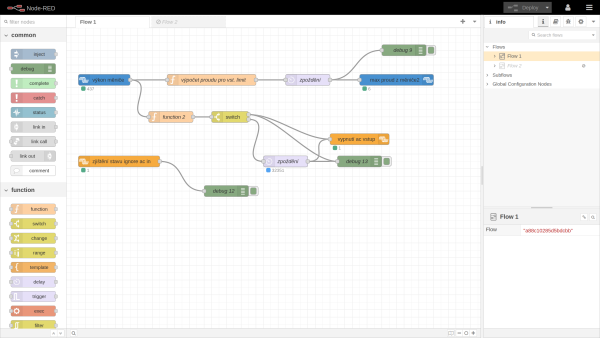

já to mám jinak, ale na 1f:

[kodl69]

prostě a jednoduše z výstupního výkonu vypočtu proud, podělím dvěma a nastavím jako vstupní limit, kterej je omezen min 7A a max 17A. Ten zbytek je zapínání a vypínání toho druhýho měniče. je to pro MP5000, tj proto jiný hodnoty.
