Fázově řízený vytěžovač alá Marek

[patamat30]

On nesepne ten optočlen, ale netuším proč. Vstupem určitě protéká proud, když LED svítí. Tady jsem zásek nečekal, bude to chtít delší bádání. Kapacita schottky: Ani nevím, co jsem tam nakonec nechal osadit, ale na 100Hz to určitě nebude mít zásadní vliv. Těch 10n bude proti kapacitě diody v okamžiku přepnutí o dva řády víc, navíc dioda se zavírá už ve chvíli, kdy je na výstupu usměrňovače cca 10V... I tak, časová konstanta 20k*10n je 20us, oproti půlperiodě 50Hz 10ms, to je fakt málo. Já u práce fakt přemejšlím, i když ot tak nevypadá. Ale co když... Odpory nevybuchly, (dohromady je to 360R, tj jenom 175W ) a pořád nechápu, jak může LED svítit naplno a optotriak nesepnout. Hlava mi to nebere. Prostě to funguje korektně do otevření po 90% periody, při 95% začnou pulsy vynechávat, když se vstupní napětí ještě drobek zvýší, tak najednou přestane triak spínat úplně. Záhada hlavolamu. Možný je ještě to, že se triak sice na pár us sepne, ale zase rozepne díky nějaké indukované špičce, která se vrátí zpátky z boilerováho tělesa. Ale že bych něco podezřelýho neviděl na 100MHz osciloskopu, je taky divný.

dělával jsem s tyristory a triaky a někdy býval problém s impulzním buzením takový že v okamžiku příchodu impulzu nabylo na tyristoru ještě dostatečné
napětí aby začal protékat udržovací proud. Musel jsem vše předělat na buzení spojité po celou dobu půlvlny. Právě na začátku půlvlny a požadavku plného otevření hned od začátku periody to může nastat.
Ale to se budilo přes transformátorky jako galv. oddělení.
podobnou vlastnost by mohl mít i triak s optronem . Moožná by stálo za zkoušku použít obyčejný oddělovač s fototranzistorem. jen pozor na závěrné napětí tranzistoru

[wimpi]

Ahoj, nemáte prosím někdo volnou DPS pro sestavení vytěžovače alá Marek? Děkuji

[Bobo84]

Ahojte. Přidávám taky prosbu. Neměl by někdo na prodej desku, stavebnici nebo klidně hotový kus? Tohle je na mne už docela velké sousto..
Díky

[Bobo84]

Součástky objednané...postavím to na univerzalnim tistaku Snad to bude šlapat napoprvé

[Bobo84]

Ahojte. Tak vytezovac jsem ubastlil, ale bohužel nefunguje. Na napětí baterky trimr reaguje a signální dioda se rozsvítí dle napětí baterky, ale silová část nesepne. Mám na zkoušku zapojenou 60w žárovku a nic. Na vstupu do optoclenu mi po sepnutí drží cca 2 V. S útlumem diody spadne napětí na nulu. Na výstupu optoclenu naměřím stále 230V na obou pinech, jakoby byl nechce stále seply..ale triak bta160 to nesepne. Neporadi prosím někdo zkušený? Jsem v koncích

[kodl69]

asi bude ten optočlen KO. Nic jinýho bych nečekal.

[FRSO]

Ahojte. Tak vytezovac jsem ubastlil, ale bohužel nefunguje. Na napětí baterky trimr reaguje a signální dioda se rozsvítí dle napětí baterky, ale silová část nesepne. Mám na zkoušku zapojenou 60w žárovku a nic. Na vstupu do optoclenu mi po sepnutí drží cca 2 V. S útlumem diody spadne napětí na nulu. Na výstupu optoclenu naměřím stále 230V na obou pinech, jakoby byl nechce stále seply..ale triak bta160 to nesepne. Neporadi prosím někdo zkušený? Jsem v koncích

R19 má správnou hodnotu ?, kdyby byl seplý optočlen, tak by ta žárovka měla svítit. Pošli foto osazené desky.

[Bobo84]

No prvně jsem zkusil vyměnit ten triak, ale nic. Tak zkusím vyměnit ten optočlen a uvidím. Foto večer přidám, ale snad se někteří nezděsí Běžným multimetrem naměřím na výstupu optočlenu stále 230V. Co tam skutečně teče, a jestli to ve správný okamžik otevírá ten triak nevím.

[Kostěj]

Na výstupu optoclenu naměřím stále 230V na obou pinech, jako by byl stále seply..ale triak bta160 to nesepne.

Na obou výstupních pinech optočlenu je 230V? A triak nesepnul? A i přímo na vývodech triaku je 230V, 230V a 0V? je Pak je vadný triak.

[Bobo84]

Tak jsem zkusil vyměnit i ten optočlen a stejný výsledek...dokonce se mi na vstupu optoclenu ukazuje max 1,2V, když svítí signální dioda...na prvním pinů vstupu je napojeno 230V, na druhém pinů výstupu, do jde přímo na gate triaku je stále 230V a tím pádem je je triaku vstup 230V , na gate taky naměřím 230V a na výstupu nic..tudíž žárovka nesvítí...takže už netuším Můžete prosím někdo změřit, kolik je v otevřeném stavu na vstupu toho optotriaku? Nějak se mi nechce věřit, že by mi z tme poslali dva špatné triaky nebo oprocleny ...když prověřují výstup toho optotriaku proti nulaku multimetrem, tak mi problikne občas zárovka .. co vyzkoušet?

[FRSO]

Tak jsem zkusil vyměnit i ten optočlen a stejný výsledek...dokonce se mi na vstupu optoclenu ukazuje max 1,2V, když svítí signální dioda...na prvním pinů vstupu je napojeno 230V, na druhém pinů výstupu, do jde přímo na gate triaku je stále 230V a tím pádem je je triaku vstup 230V , na gate taky naměřím 230V a na výstupu nic..tudíž žárovka nesvítí...takže už netuším Můžete prosím někdo změřit, kolik je v otevřeném stavu na vstupu toho optotriaku? Nějak se mi nechce věřit, že by mi z tme poslali dva špatné triaky nebo oprocleny ...když prověřují výstup toho optotriaku proti nulaku multimetrem, tak mi problikne občas zárovka .. co vyzkoušet?

Je ten triak a optočlen zapojen správně ? (ty piny), jen pro sichr, jinak to je podivné, je to jednoduché zapojení.

[Kostěj]

Tak jsem zkusil vyměnit i ten optočlen a stejný výsledek

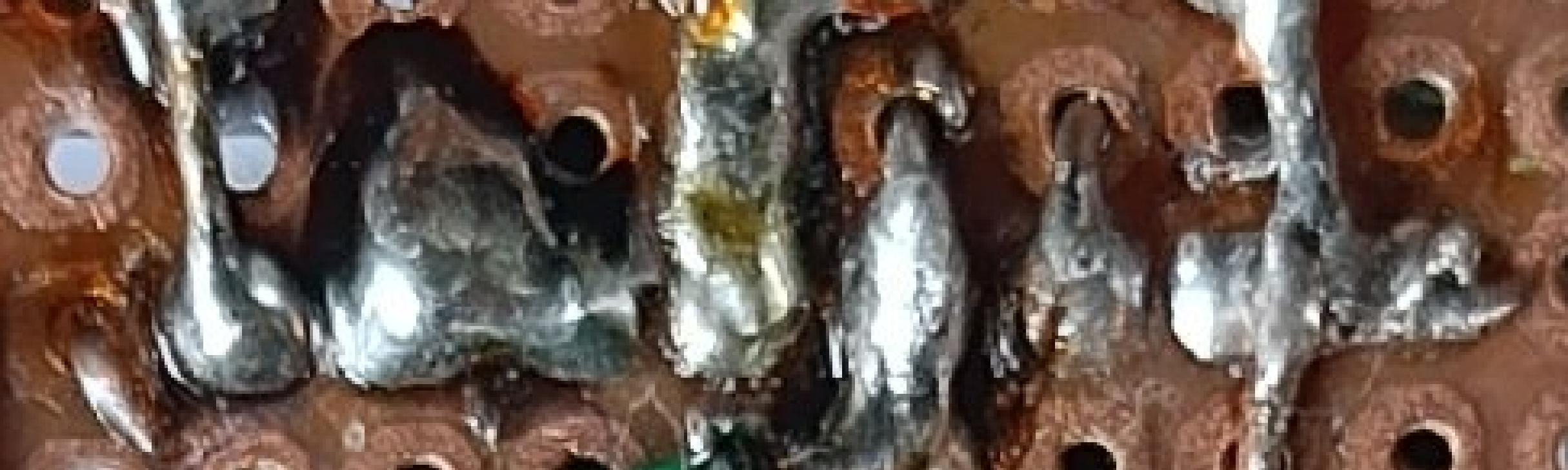

Řekl bych, že u triaku jsou prohozené A1 a A2. Řídící napětí musí jít mezi G a A1, podle fotek se mi zdá, že jde mezi G a A2.

[gupa]

Řekl bych, že 15 a 16 jsou spojený. Jinak proškrábat na spojích, to TL, by asi určitě chtělo.

[FRSO]

Tak jsem zkusil vyměnit i ten optočlen a stejný výsledek...dokonce se mi na vstupu optoclenu ukazuje max 1,2V, když svítí signální dioda...na prvním pinů vstupu je napojeno 230V, na druhém pinů výstupu, do jde přímo na gate triaku je stále 230V a tím pádem je je triaku vstup 230V , na gate taky naměřím 230V a na výstupu nic..tudíž žárovka nesvítí...takže už netuším Můžete prosím někdo změřit, kolik je v otevřeném stavu na vstupu toho optotriaku? Nějak se mi nechce věřit, že by mi z tme poslali dva špatné triaky nebo oprocleny ...když prověřují výstup toho optotriaku proti nulaku multimetrem, tak mi problikne občas zárovka .. co vyzkoušet?

Já tam vidím, že výstup z optotriaku pin4 jde na prostřední pin triaku, což je ale A2, musí jít na G ! Máš ten triak špatně zapojený.

Při pohledu zepředu je vlevo A1, uprostřed je A2 a vpravo G

[kodl69]

Já mu snad za snahu pošlu jednu desku osazenou, až najdu bednu, ve které se to schovává... Tolik práce a tak mizernej výsledek. Izolační mezery na té univerz desce na 230V straně jsou vyloženě nedostatečný, ostatně nai klasickou DPS nemám odvahu provozovat bez zalití silikonovou zalívací hmotou, aspoň svorky a okolí triaku, kde je to nejkritičtější.
A další věc, asi všichni kdo to zkusili, tak ví, jak pěkně se ta univerz deska čistí od tavidla. Bez toho je ten silikon k ničemu.

[wimpi]

A nechcete mi někdo poslat jednu desku, abych si to mohl taky vyrobit?

[Bobo84]


Tak jsem zkusil vyměnit i ten optočlen a stejný výsledek...dokonce se mi na vstupu optoclenu ukazuje max 1,2V, když svítí signální dioda...na prvním pinů vstupu je napojeno 230V, na druhém pinů výstupu, do jde přímo na gate triaku je stále 230V a tím pádem je je triaku vstup 230V , na gate taky naměřím 230V a na výstupu nic..tudíž žárovka nesvítí...takže už netuším Můžete prosím někdo změřit, kolik je v otevřeném stavu na vstupu toho optotriaku? Nějak se mi nechce věřit, že by mi z tme poslali dva špatné triaky nebo oprocleny ...když prověřují výstup toho optotriaku proti nulaku multimetrem, tak mi problikne občas zárovka .. co vyzkoušet?

Já tam vidím, že výstup z optotriaku pin4 jde na prostřední pin triaku, což je ale A2, musí jít na G ! Máš ten triak špatně zapojený.

Při pohledu zepředu je vlevo A1, uprostřed je A2 a vpravo G

AHoj. Ono to asi nejde dobře vidět, (foto jsem dával jen jako důkaz, že se o něco snažím ) ale výstup z optotriaku je opravdu na první pin z prava na triaku dle datasheetu. Druhé dva piny jsou A1 a A2 a měl jsem za to, že je pak jedno na který pin je vstup 220 a na který je výstup silový?? Jinak vím, že to na tom uviverzálu je sviňárna, na silové části jsem se snazil nepotřebné body odškrábat, ať jsou mezery větší a u toho triaku je to asi nejblíže. Mám v pnánu to časem předělat, ale pokud by někdo měl funkční modul, tak bych ho samožřejmě rád koupil No mylsel jsem, že to hold bude šlapat na první dobrou....

[sm@sh]

A nechcete mi někdo poslat jednu desku, abych si to mohl taky vyrobit?

Chlapi vsak dosky u JLC stoja par korun, minimum je 5ks, cize sa bez problemov podelite. Mne jedna nefungovala na "první dobrou" preto, ze optoclen som do patice dal naopak, cize klasika problem medzi klavesnicou a stolickou...

[Marek_Kuřim]

Všem, kterým to nejede na první dobrou…
Nevím, co k tomu dodat. Můj 17ti letý syn to na originální desce dal dohromady na první…
Chce to zkontrolovat všechny součástky, než je zaletuju, io i optočlen do patice pro případnou jednoduchou výměnu při poruše.
Od doby zveřejnění jej mám nainstalovaný a šlape, jak hodinky…
A jak už tu někdo několikrát zmínil, domluvte se a objednejte si tu desku u JLCPCB. Je to 100x lepší, než ty bastly na univerzálkách…

[cipis]

Též doporučím hotovou desku. I kdyby někomu zbyly ty desky 4 (to si nemyslím ...), tak je to furt nicotná cena ve srovnání s neskutečnou ztrátou času při tom bastlení a, jak vidno, několikanásobnou při oživování, nehledě na potenciální nebezpečnost takového produktu. A že se dá "znebezpečnit" i osazená "originální" deska, tak víme také, viz. neodizolovaný triak od chladiče. Což je další malér toho řešení na univerzálce, nějak se zapomnělo na chladič (tak asi ve velikosti samotné desky ...).
