digitalny voltmeter a modifikovana sinusoida
V karavane mam dva menice jeden vykonny s cistou sinusoidou a druhy maly len na TV s modifikovanou sinusoidou menice su pod sedenim preto som na viditelne miesto pripojil male digitalne voltmetre aby som mal prehlad ktory je zapnuty aby zbytocne nesli oba no voltmeter ktory bol na modifikaci po nie dlhej dobe zhorel kedze som mal este jeden tak som ho vymenil no aj ten zacal po pripojeni dymit tak som ho odpojil vec sa ma tak ze modifikovana sinusoida mu nevonia slo by to nejako upravit pripadne objednat nieco co nebude mat problem? Tieto pouzivam teraz https://vi.aliexpress.com/item/10050023 ... pt=glo2vnm
-
- Příspěvky: 294
- Registrován: sob črc 02, 2022 9:13 pm
- Bydliště: středočeský kraj, 400 m n.m.
Re: digitalny voltmeter a modifikovana sinusoida
Modifikovany sinus muze mit delsi dobu vyssi napeti na vystupu, ale melo by to byt vzdy tak, aby efektivni hodnota vygenerovaneho signalu odpovidala vystupnimu napeti. Ty vyssi hodnoty napeti mohou vice zatezovat ten voltmetr. Pro modifikovany sinus by se hodil digitalni meric typu True RMS, tedy provadejici vetsi mnozstvi samplovani hodnot a pak vypocteni odpovidajici effektivniho hodnoty. Takovy meric by mel byt schopen odolavat nestandardnimu signalu dele. Navic je schopen odecitat i hodnoty napeti vytvarene frekvencnimi menici, jez generuji na vystupech jeste vetsi bordel nez menic s modifikovanym sinusem.
8.56 kWp - orientace JJV (160st.) sklon 23 st. - PERC, 72-half cut, bifacial
11 kW invertory - 2x Sorotec REVO II 5.5kW (aka Easun iGrid VE II 5.5kW) v paralelenim 1f zapojeni
33 kWh LiFePO4 baterie - cylindrical pack 100 AH a dve prismatic REPT 280 AH v 16-ti clankovem provedeni
plně elektrický dům, plná automatizace, 50+ ESP8266 + RPi, inteligentní vytěžovaní - samoučící prediktivní energetické rozvrhovaní
více v mém domovském vlákně zde
11 kW invertory - 2x Sorotec REVO II 5.5kW (aka Easun iGrid VE II 5.5kW) v paralelenim 1f zapojeni
33 kWh LiFePO4 baterie - cylindrical pack 100 AH a dve prismatic REPT 280 AH v 16-ti clankovem provedeni
plně elektrický dům, plná automatizace, 50+ ESP8266 + RPi, inteligentní vytěžovaní - samoučící prediktivní energetické rozvrhovaní
více v mém domovském vlákně zde
-
- Příspěvky: 1408
- Registrován: sob bře 30, 2019 10:27 am
- Lokalita: JV od pekla :)
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5100
- Kapacita baterie [kWh]: 13
- Chci/Mám dotaci: NE
Re: digitalny voltmeter a modifikovana sinusoida
No on takovýhle digitální voltmetr potřebuje mít nějaké napájení. Pokud si ho bere z měřené veličiny a ta je výrazně jiná, než výrobce očekává, můžou se v něm začít dít věci. Zvlášť pokud je hodně jednoduchý a ošizený. Čili pokud sice sedí efektivní hodnota napětí, ale amplituda je výrazně vyšší, pak se dá chápat, že to ten napájecí zdroj zničí. Asi by bylo ideální se na výstup toho měniče podívat osciloskopem, změřit si amplitudu atd.
Kromě toho, máš tam někde napsáno, že ten voltmetr je TrueRMS? Pokud ne, jak víš, co vlastně měříš?
Pro zmiňovaný účel si tam dej kontrolky se žárovičkami nebo LEDkami s předřazeným velkým odporem, těm to bude jedno a vydrží.
Kromě toho, máš tam někde napsáno, že ten voltmetr je TrueRMS? Pokud ne, jak víš, co vlastně měříš?
Pro zmiňovaný účel si tam dej kontrolky se žárovičkami nebo LEDkami s předřazeným velkým odporem, těm to bude jedno a vydrží.
-
- Příspěvky: 294
- Registrován: čtv črc 21, 2022 5:39 pm
- Lokalita: Česká Lípa
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
-
- Příspěvky: 43
- Registrován: pát lis 18, 2022 10:43 am
Re: digitalny voltmeter a modifikovana sinusoida
tak asi toto objednam je to len na kontrolu ked bol menic nezatazeny tak ten voltmeter ukazoval nejakych 180V no pod zatazou to vyskocilo na 220V inac na tom druhom menici s cistou sinusoidou to ukazuje korektne 220V dlhodobo bez problemov.
-
- Příspěvky: 652
- Registrován: pát zář 29, 2023 4:12 am
- Lokalita: Brno
- Systémové napětí: >48V
Re: digitalny voltmeter a modifikovana sinusoida
Napájení té vnitřní elektroniky bude asi dělané kondenzátorovým předřadníkem. A při dost vysokém napětí obdélníkového průběhu bude mít sériové zapojený kondenzátor jiné vlastnosti než na čisté sinusovce. A tak to pak zřejmě přetěžuje následný stabilizátor.
Čert ví, jak na to budou reagovat ty LEDky pro 230V, pokud nejsou dělané i pro DC napájení.
Čert ví, jak na to budou reagovat ty LEDky pro 230V, pokud nejsou dělané i pro DC napájení.
-
- Příspěvky: 43
- Registrován: pát lis 18, 2022 10:43 am
Re: digitalny voltmeter a modifikovana sinusoida
tak uvidim uz som to objednal z alika pre euro sa nezblaznim
-
- Příspěvky: 1408
- Registrován: sob bře 30, 2019 10:27 am
- Lokalita: JV od pekla :)
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5100
- Kapacita baterie [kWh]: 13
- Chci/Mám dotaci: NE
Re: digitalny voltmeter a modifikovana sinusoida
Nacpi před to 20Ω odpor a máš vystaráno.
-
- Příspěvky: 652
- Registrován: pát zář 29, 2023 4:12 am
- Lokalita: Brno
- Systémové napětí: >48V
Re: digitalny voltmeter a modifikovana sinusoida
No to by asi musel být o hodně větší odpor než 20R, aby to mělo nějaký smysl.
-
- Příspěvky: 2327
- Registrován: sob pro 29, 2012 10:22 pm
- Lokalita: pod Brnem
- Systémové napětí: 24V
Re: digitalny voltmeter a modifikovana sinusoida
Podle youtube to bude zapojeno usměrňovač a zesilovač a voltmetr.
Druhá věc je že ten trapéz měnič nemá L a N ale 2xL = nom.U/2, proto by zapojení mělo být logicky nejprve zesilovač, dvojtý usměrňovač voltmetr a potom rezistory. Zajímavé by bylo zjistit z čeho se zakouřilo.
Druhá věc je že ten trapéz měnič nemá L a N ale 2xL = nom.U/2, proto by zapojení mělo být logicky nejprve zesilovač, dvojtý usměrňovač voltmetr a potom rezistory. Zajímavé by bylo zjistit z čeho se zakouřilo.
3x2000VA-VMP-par, NiCd 24V, 22x210-320Wp, 2x85A-VMPPT
-
- Příspěvky: 3824
- Registrován: úte dub 23, 2013 10:21 am
- Lokalita: Kousek od Lysé nad Labem
- Systémové napětí: 48V
- Výkon panelů [Wp]: 46000
- Kapacita baterie [kWh]: 40
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Kousek od Lysé nad Labem
Re: digitalny voltmeter a modifikovana sinusoida
Tipuji, že ten předřadníkový kondenzátor odpor na modifikované propouští podstatně více a pak ja za ním vysoké napětí, které něco nevydrží. Když bych chtěl experimentovat, tak ho vyměním za jiný - třeba s 10x nižší kapacitou a postupně bych se dostal do stavu, kdy displej už bude svítit.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
-
- Příspěvky: 43
- Registrován: pát lis 18, 2022 10:43 am
Re: digitalny voltmeter a modifikovana sinusoida

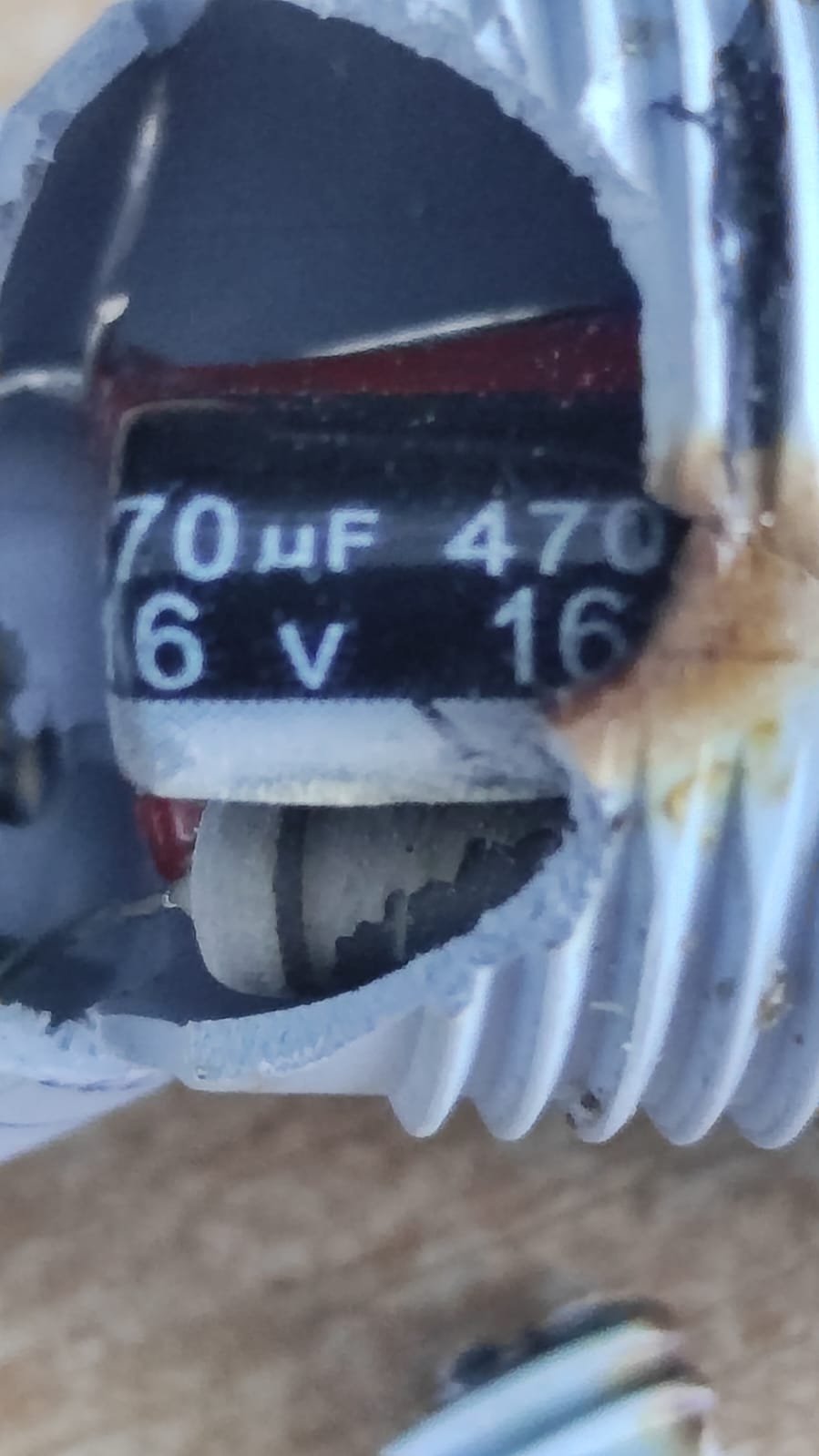

vyzera ze to pripiekol ten kondikgupa píše: ↑ned čer 02, 2024 7:10 am Podle youtube to bude zapojeno usměrňovač a zesilovač a voltmetr.
Druhá věc je že ten trapéz měnič nemá L a N ale 2xL = nom.U/2, proto by zapojení mělo být logicky nejprve zesilovač, dvojtý usměrňovač voltmetr a potom rezistory.
Mains 220v ac panel meter test and teardown - YouTube.png
Zajímavé by bylo zjistit z čeho se zakouřilo.
-
- Příspěvky: 2327
- Registrován: sob pro 29, 2012 10:22 pm
- Lokalita: pod Brnem
- Systémové napětí: 24V
Re: digitalny voltmeter a modifikovana sinusoida
A nestačila by nakonec k signalizaci jen doutnavka? Funguje doutnavka na trapézové vlně?
Zdroj kde sehnat několik doutnavek je velký, zpravidla jde o indikaci topného tělesa. Takže přes staré žehličky, topikovače, rychlovarky, toustery, po topná tělesa pro ohřev vody, vzduchu, atp.
Zdroj kde sehnat několik doutnavek je velký, zpravidla jde o indikaci topného tělesa. Takže přes staré žehličky, topikovače, rychlovarky, toustery, po topná tělesa pro ohřev vody, vzduchu, atp.
3x2000VA-VMP-par, NiCd 24V, 22x210-320Wp, 2x85A-VMPPT
-
- Příspěvky: 43
- Registrován: pát lis 18, 2022 10:43 am
Re: digitalny voltmeter a modifikovana sinusoida
V podstate ano vzdy to nejak zacina najprv pekny voltmetrik vo farbe s digitalnym displejom teraz je tam prazdna diera pockam na tu ledku co som objednal a ked bude problem tak budem improvizovat.
-
- Příspěvky: 652
- Registrován: pát zář 29, 2023 4:12 am
- Lokalita: Brno
- Systémové napětí: >48V
Re: digitalny voltmeter a modifikovana sinusoida
Pokud neshořel ten řídicí chip, tak je pořád šance to opravit a současně upravit tak, aby to jelo i na tom obdélníku.
Jestli skutečně chcípnul jen ten elektrolytický kondenzátor, tak to je součástka za pár korun. Navíc snadno vyměnitelná.
Pokud ho nemáš jak změřit, tak bych riskl bych těch pár kaček, koupil nový, vyměnil, a zkusil provoz na čisté sinusovce.
Případně ho dočasně vyndat z toho druhého fungujícího voltmetru, jen na pokus.
Pokud by to jelo, tak pak zahájit experimenty s vyladěním funkce na obdélníku.
Jestli skutečně chcípnul jen ten elektrolytický kondenzátor, tak to je součástka za pár korun. Navíc snadno vyměnitelná.
Pokud ho nemáš jak změřit, tak bych riskl bych těch pár kaček, koupil nový, vyměnil, a zkusil provoz na čisté sinusovce.
Případně ho dočasně vyndat z toho druhého fungujícího voltmetru, jen na pokus.
Pokud by to jelo, tak pak zahájit experimenty s vyladěním funkce na obdélníku.
-
- Příspěvky: 2327
- Registrován: sob pro 29, 2012 10:22 pm
- Lokalita: pod Brnem
- Systémové napětí: 24V
Re: digitalny voltmeter a modifikovana sinusoida
Naposledy upravil(a) gupa dne ned čer 02, 2024 11:03 pm, celkem upraveno 2 x.
3x2000VA-VMP-par, NiCd 24V, 22x210-320Wp, 2x85A-VMPPT
-
- Příspěvky: 2327
- Registrován: sob pro 29, 2012 10:22 pm
- Lokalita: pod Brnem
- Systémové napětí: 24V
Re: digitalny voltmeter a modifikovana sinusoida
Podle mne chcípnulo to celé. Dostalo to střídavou ranu přes probitou diodu která nesnesla špičku. Pokud dobře vidím, nemá to ani můstek pro usměrnění, tz. problém pro kapacitní napájení čipu při dlouhé rovné vlně, co tu už někdo lépe popsal v minulých příspěvcích. Oprava jedině typu vymyslet jiný způsob napájení čipu, nebo to na trapéz koupit podle nějaké zkušenosti kterou už někdo vyřešil.
3x2000VA-VMP-par, NiCd 24V, 22x210-320Wp, 2x85A-VMPPT
-
- Příspěvky: 2327
- Registrován: sob pro 29, 2012 10:22 pm
- Lokalita: pod Brnem
- Systémové napětí: 24V
Re: digitalny voltmeter a modifikovana sinusoida
Z měniče může lézt hodně věcí. Pokud se zapne, jde z něj něco jiného než když se zatíží a naběhne přes softstart. Pokud se přetěžuje, pokud má nějaký problém s tvorbou vlny po stránce vnitřní závady. Atp.
3x2000VA-VMP-par, NiCd 24V, 22x210-320Wp, 2x85A-VMPPT
-
- Příspěvky: 87
- Registrován: čtv pro 02, 2021 8:12 pm
- Lokalita: Jindřichov u Krnova
- Systémové napětí: >48V
- Výkon panelů [Wp]: 2 700
- Kapacita baterie [kWh]: VŽDY bude 0 kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Ostrava-město
Re: digitalny voltmeter a modifikovana sinusoida
Není výhodnější hlídat napájení měniče .
Měnič nic nesežere a víš jaké je DC na vstupu, tedy víš jak je na tom baterie.
Sluneční ohřívárna TUV 2,7 kWp, ECO Solar Boost 3 kW ( provozní záloha ), ECO Solar Boost 3,5 kW PRO, Boilery 120 L + 100 L + další tepelné spotřebiče Remoska, olejový radiátor, varná konev, fritéza.
Stále zůstavá ještě na střeše, musím jít k lékaři ?? NE, kašlu už na to, účel plní perfektně a utrácet další peníze kvůli pár kWh za ledničku nemá smysl jak ekonomický tak i zvýšený nárok na provoz.
Stále zůstavá ještě na střeše, musím jít k lékaři ?? NE, kašlu už na to, účel plní perfektně a utrácet další peníze kvůli pár kWh za ledničku nemá smysl jak ekonomický tak i zvýšený nárok na provoz.
-
- Příspěvky: 43
- Registrován: pát lis 18, 2022 10:43 am
Re: digitalny voltmeter a modifikovana sinusoida
keby ze dopredu viem ake problemy mi to sposobi tak to hned urobim s patricnou 12V kontrolkou na vstupe ak nepochodim s tou ledkou co som objednal tak to prerobim ako mi radis.
-
