poustevna

Příspěvek od marsal64 »

Diskuze k této FVE viz: viewtopic.php?t=4854, toto je uzamčené téma pro popis aktuálního stavu

Poustevna je čistý ostrov bez připojené DS se základními parametry:

5,1kWp = 4x 2S2P Jinko 570Wp jih 90°+ 2x 2S3P Jinko 225Wp jih 7°
Větrná elektrárna Ista Breeze i-2000/48V ve verzi "WindSafe"
Victron Multipus II 24/5000, v pohotovosti (ale většinou vypnuté) ještě Axpert VM II 24V 3000W PF1 + EASUN POWER Solar Inverter 3KVA 24V 220V
Epever 10420 + Epever 10415
LiFePo 8x Winston 200Ah + 8x Winston 100 Ah + 8x CATL 120Ah
Teco Foxtrot CP-1015 + C-IT-0504S

Poustevna je celoročně obyvatelná (zateplená) "chata", přesněji řečeno garáž s malou obytnou "trucovnou" se vším pohodlím na ploše 2,8 * 3,2 m :)

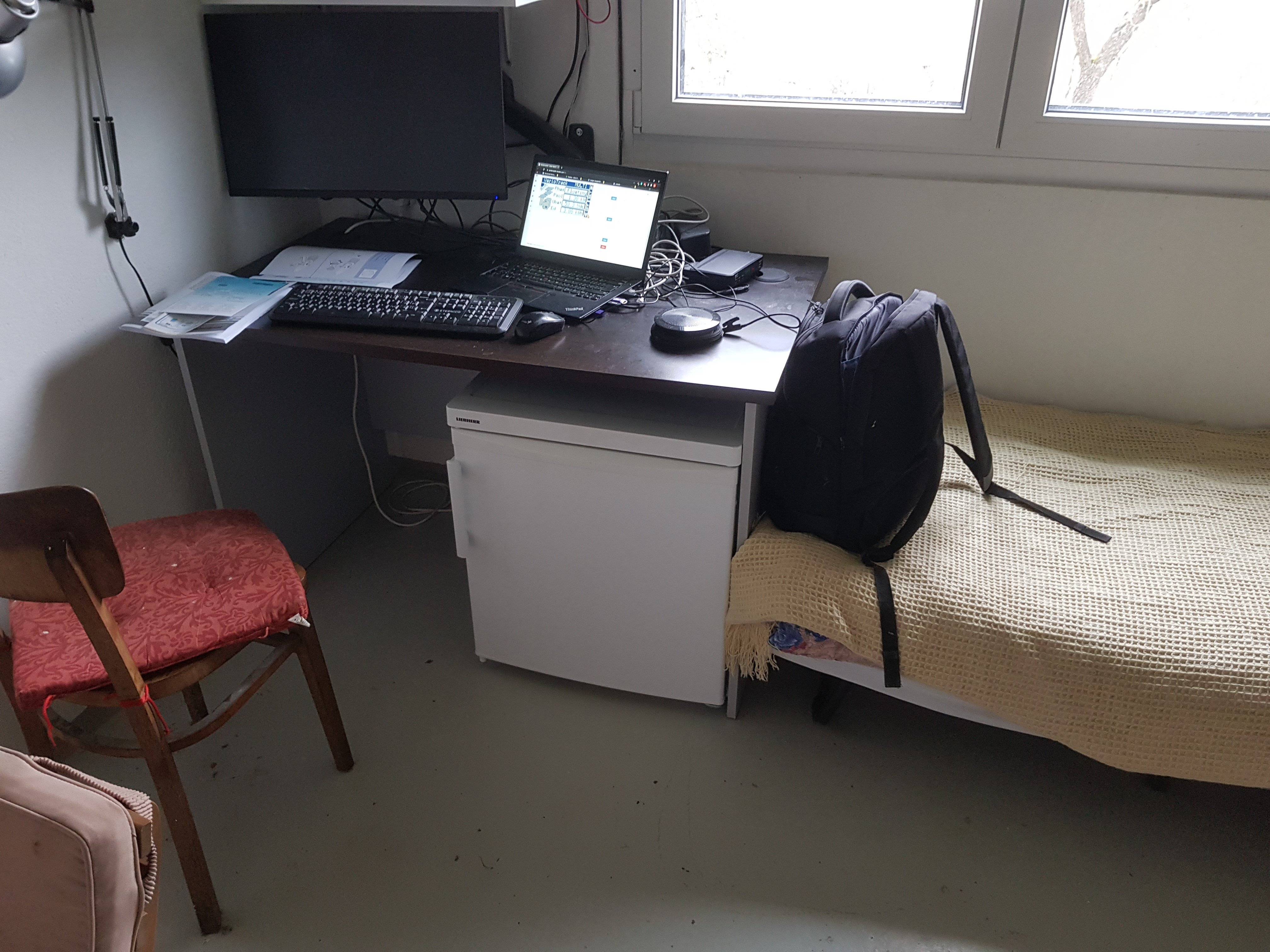

Umístění ledničky je ale velmi nevýhodné - je při práci na počítači na dosah ruky.

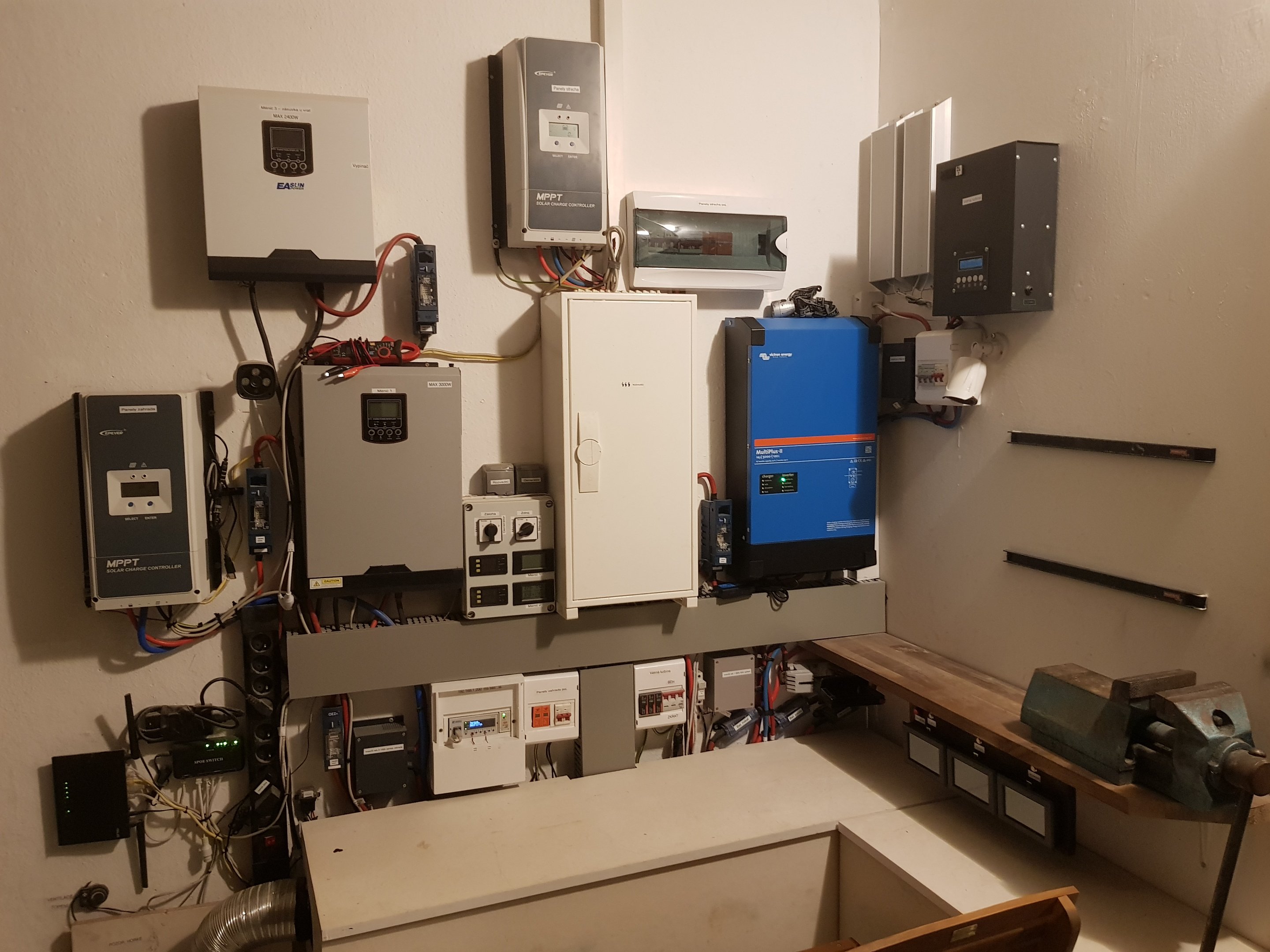

Solární nabíječe a měniče: Axpert VM II 24V 3000W PF1 MPPT + Victron Multiplus II 24/5000 + Epever 10420 + Epever 10415.
V srpnu 2022 přidány přesné měřiče s INA229 vlastní konstrukce, viz https://solarforum.cz/viewtopic.php?p=16905#p16905,
přibyl dále třetí měnič Easun 3KVA 24V speciálně pro nabíjení elektromobilu, zapínaný zatím ručně). Trochu to začíná připomínat vrabčí hnízdo... :-/.
Ale jak se kdosi vyjádřil na fóru, mám tady takový "pánský koutek" ;-) :

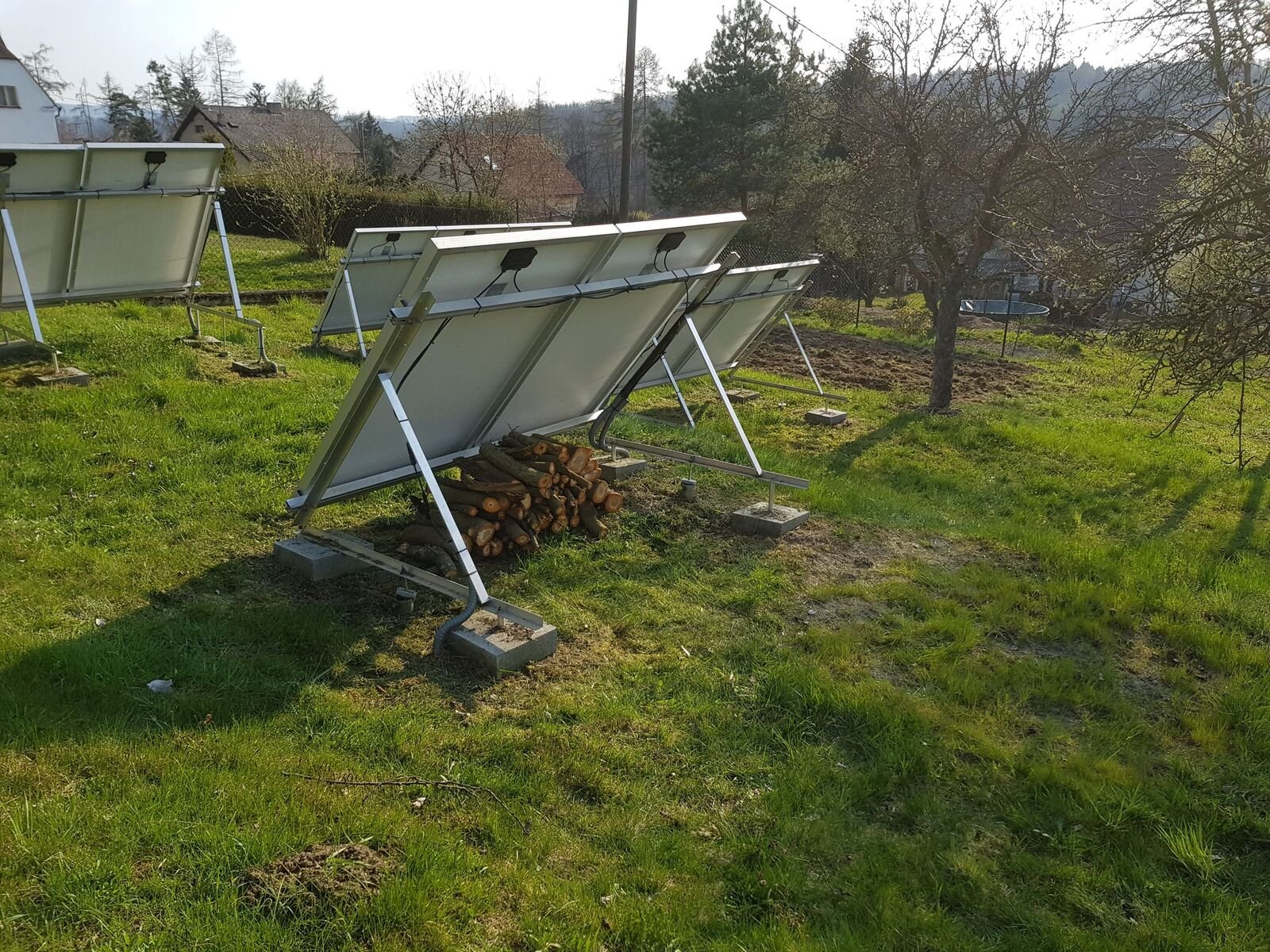

Panely na zahradě 4x Jinko 570Wp bifacial svisle na plůtku:

Toto už je historie - původní "zahradní architektura" s 10x Jinko 225Wp jih 50°:

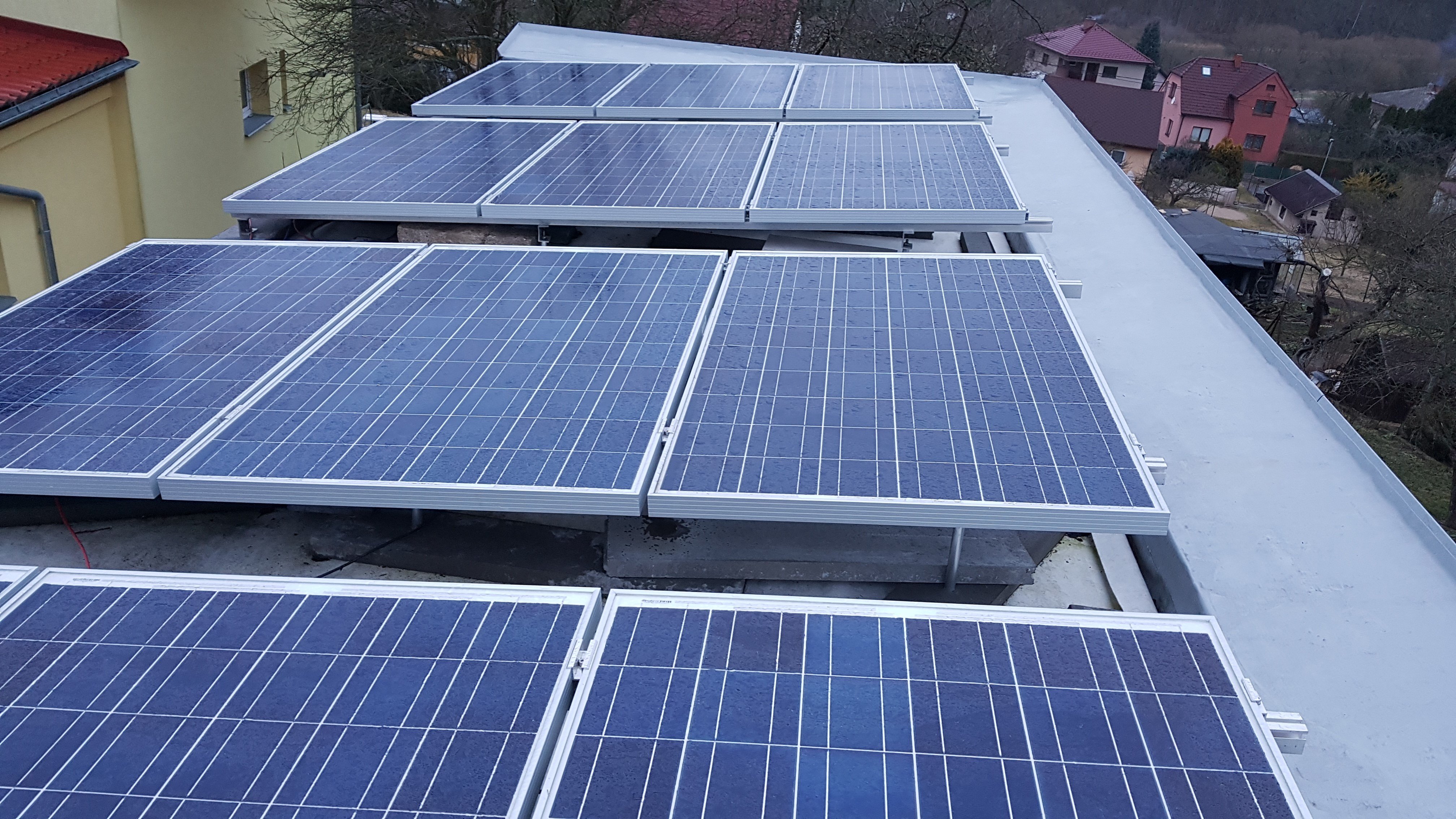

Panely na střeše (2x 2S3P Jinko 225Wp jih 7°):

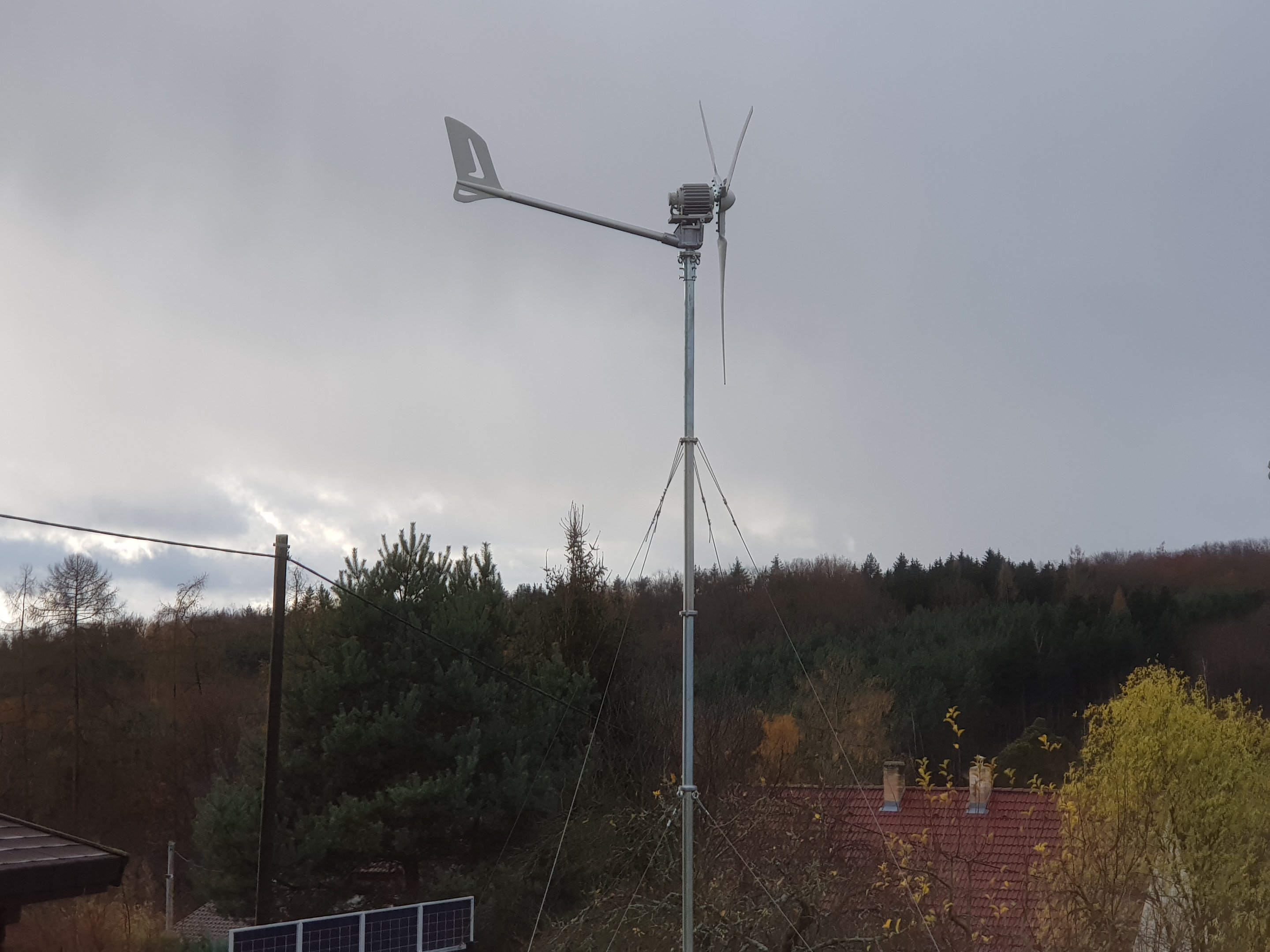

Na zahradě se občas vesele zatočí IstaBreeze i-2000 48V ve verzi "Windsafe", bohužel jen na 6m stožáru (a delší dávát nebudu):

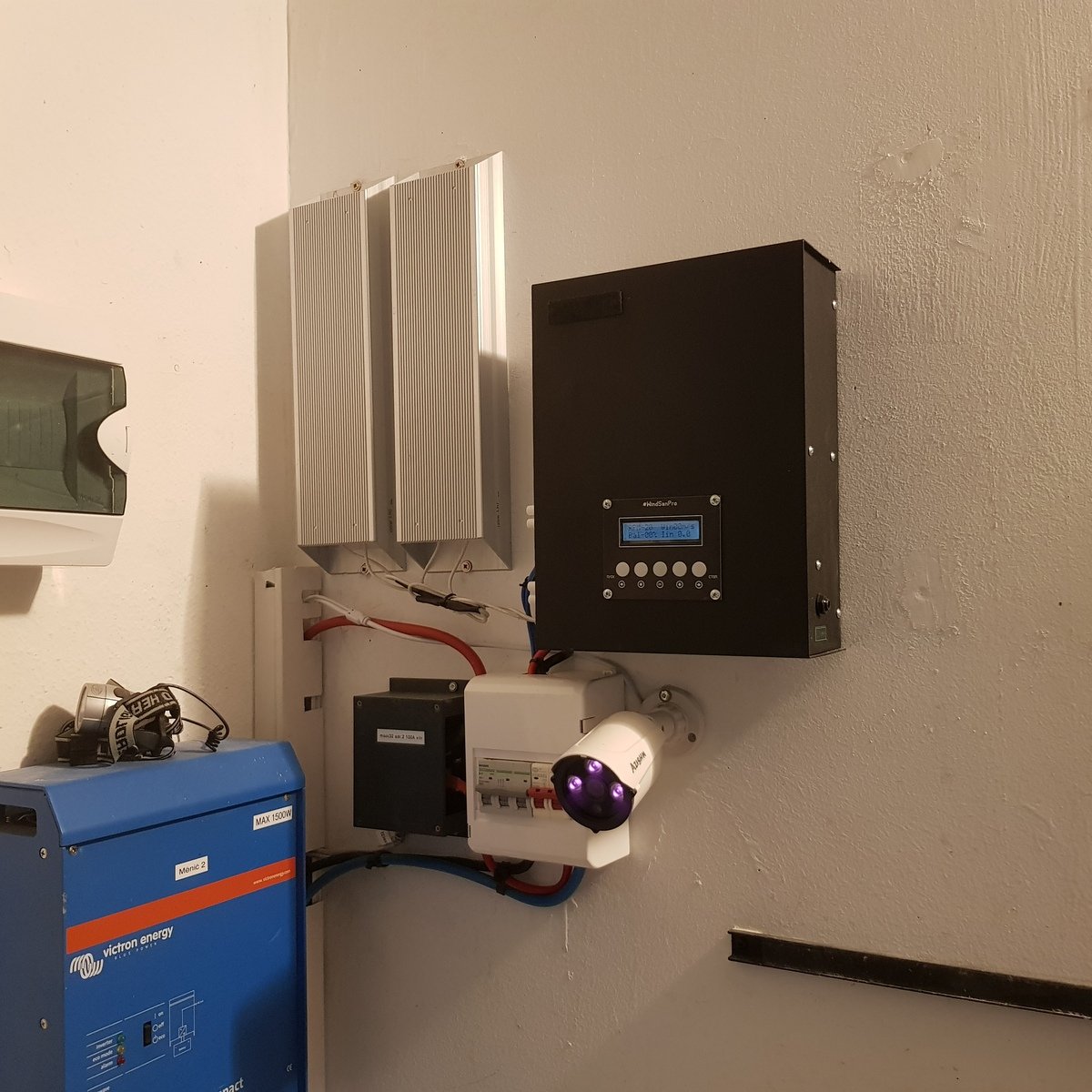

Provoz větrné turbíny hlídá regulátor WindSanPro-150 z Ukrajiny (na obrázku je ještě zachycen kousek historie - místo stávajícího Multipus II jsem dříve používal Victron Inverter Compact 24/2000 - narozdíl od Multipus II 24 / 5000 byl zcela tichý, u Multiplusu II trochu drnčí transformálor - je to ale snesitelné :-)):

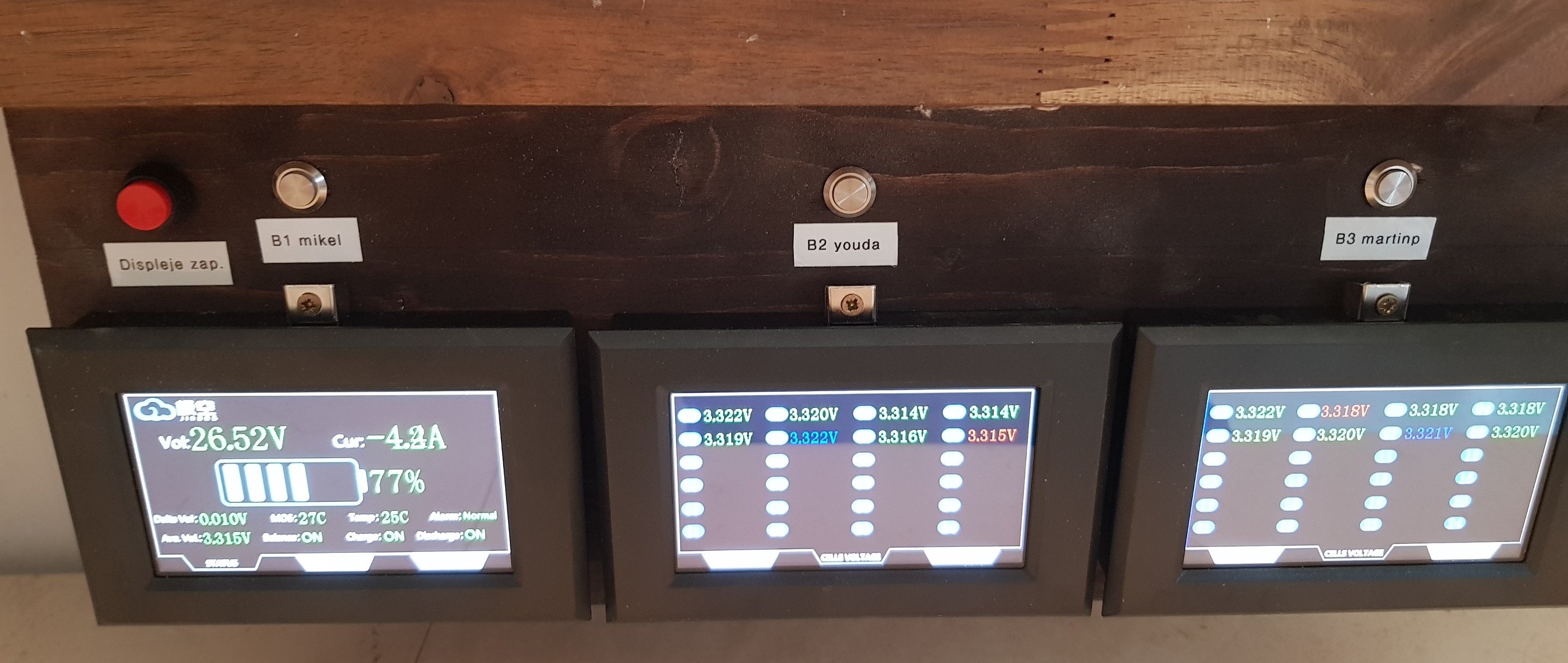

Baterie jsou: LiFePo 8x Winston 200Ah + 8x Winston 100 Ah + 8x CATL 120Ah, na nich jsou JK BMS, které mají 1A balancer. Mám i 4,3" displeje včetně alarm tlačítek (lze s nimi případně odpojit pack). Červené tlačítko je vypínač displejů. Packy jsou "personalizované" podle jmen dodatavatelů ;-).

V případě potřeby se energie získává z generátoru

O řízení se stará PLC Tecomat Foxtrot.

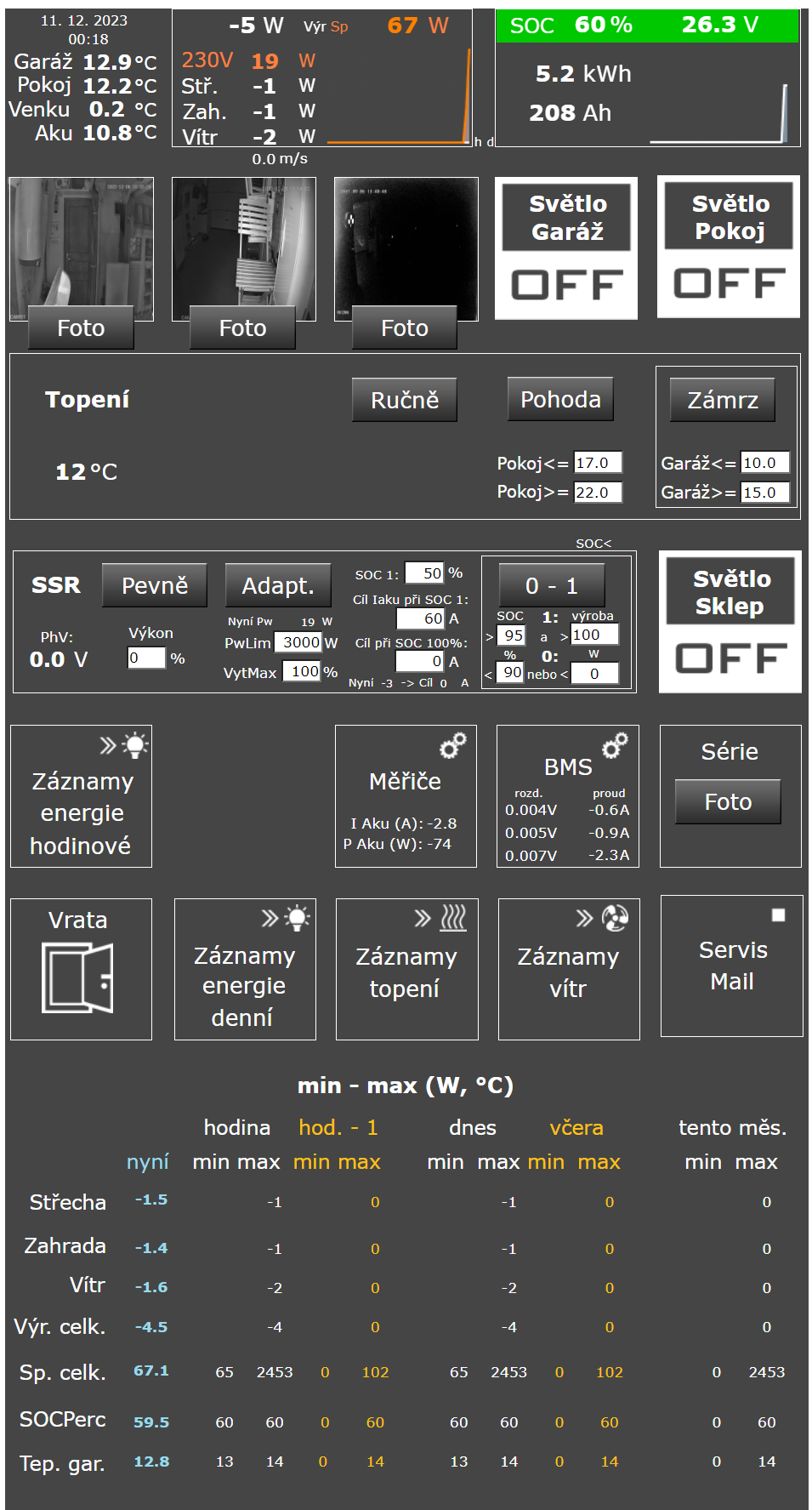

Screenshot 2023-12-11 001821.png

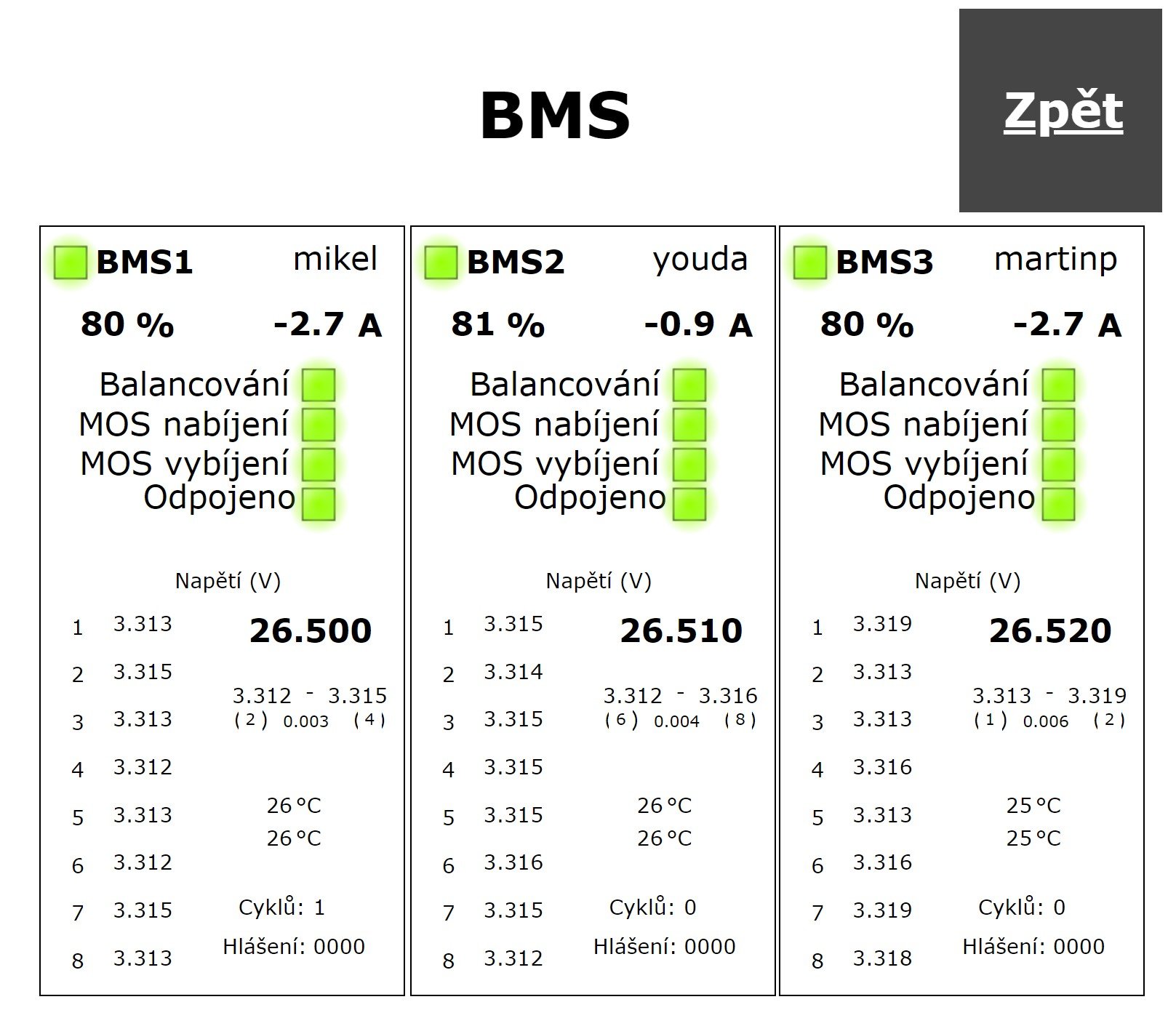

JK BMS tedy monitoruje jednotlivé packy, je také nastaveno hlídání chybových stavů se zasíláním zpráv o případných problémech.
JK BMS Foxtrot.jpg

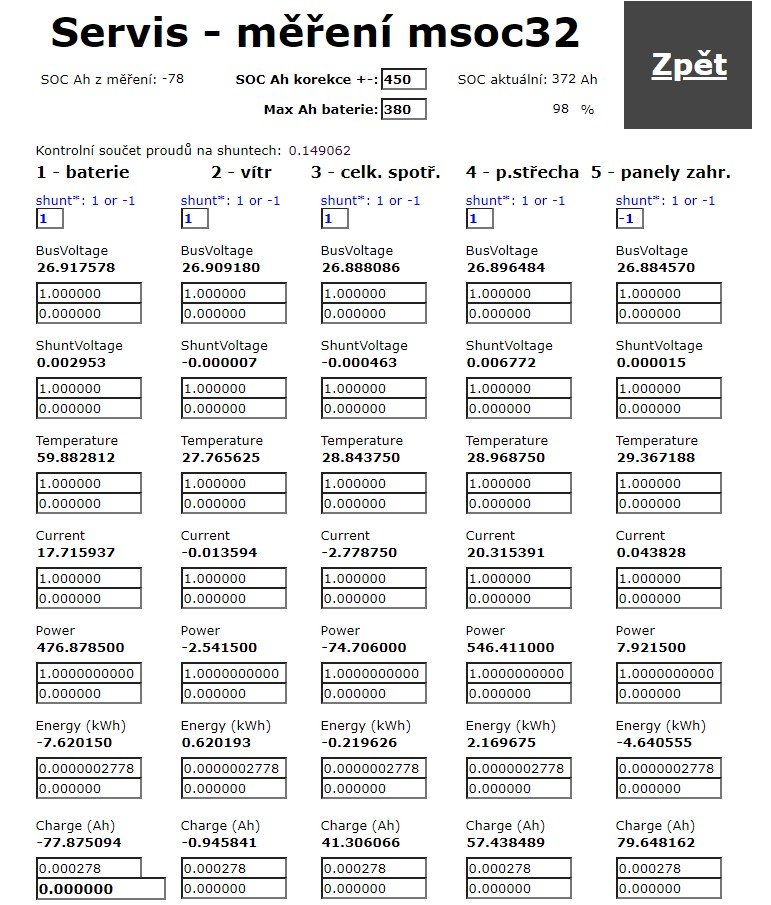

V srpnu 2022 kompletně předěláno měření pomocí "krabiček" s INA229 (https://solarforum.cz/viewtopic.php?p=17012#p17012, schéma aj. ve vlákně):

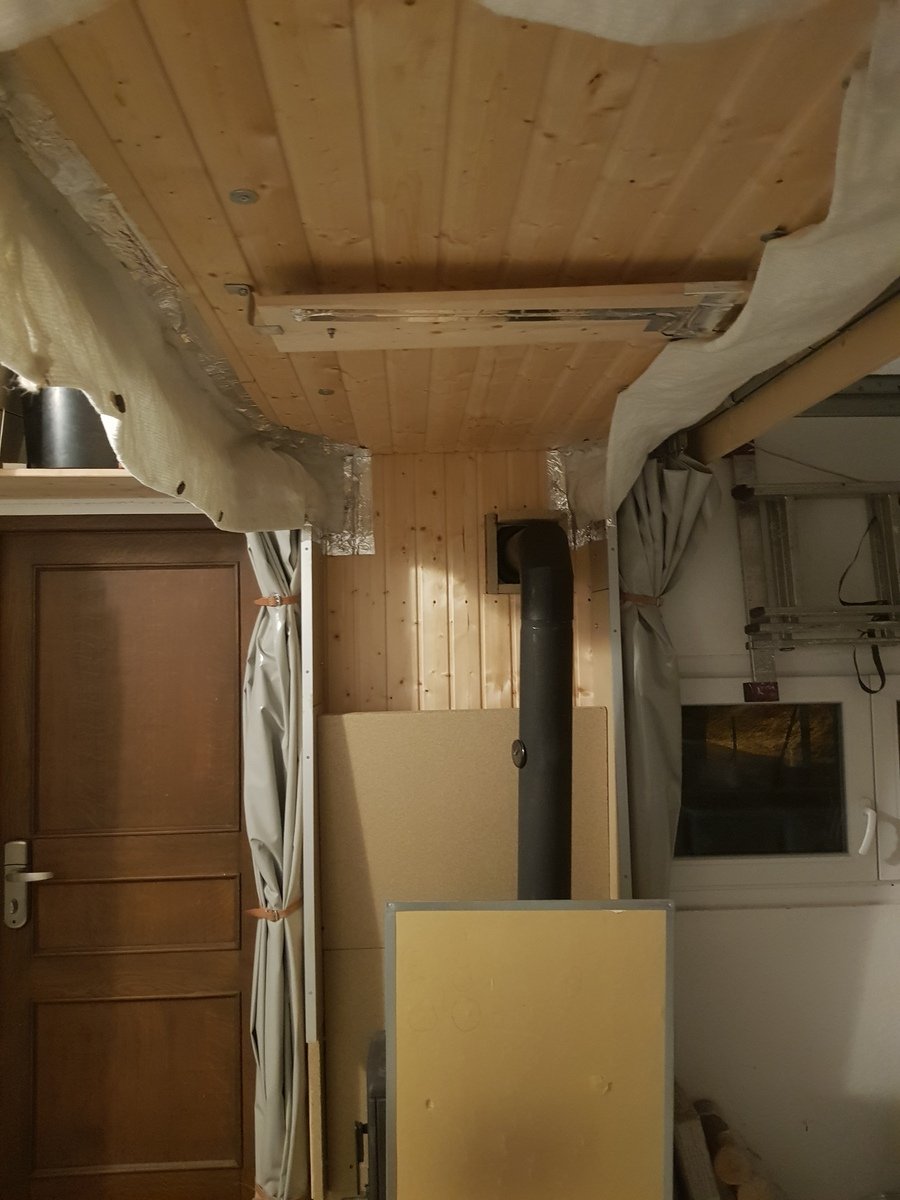

A nakonec: v poustevně je sauna, taková experimentální, ale dobře funkční :-).
