zapojení čidel DS18B20, doporučení, nápady, tipy, ...
LK4 zatiaľ nemám, ale v LK3, LK3,6 a LK3,8 to pripájam takto:

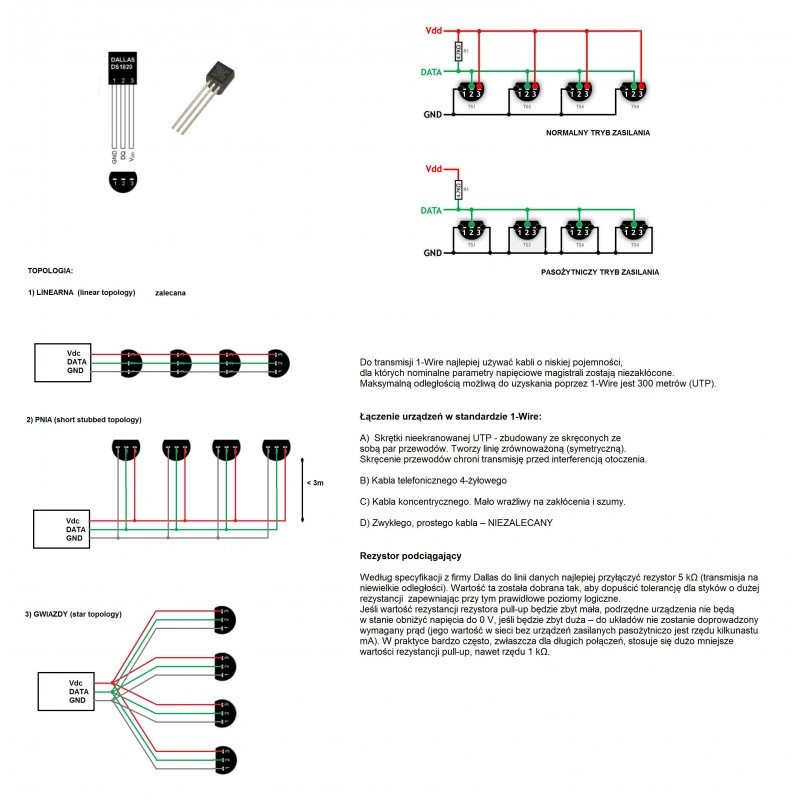

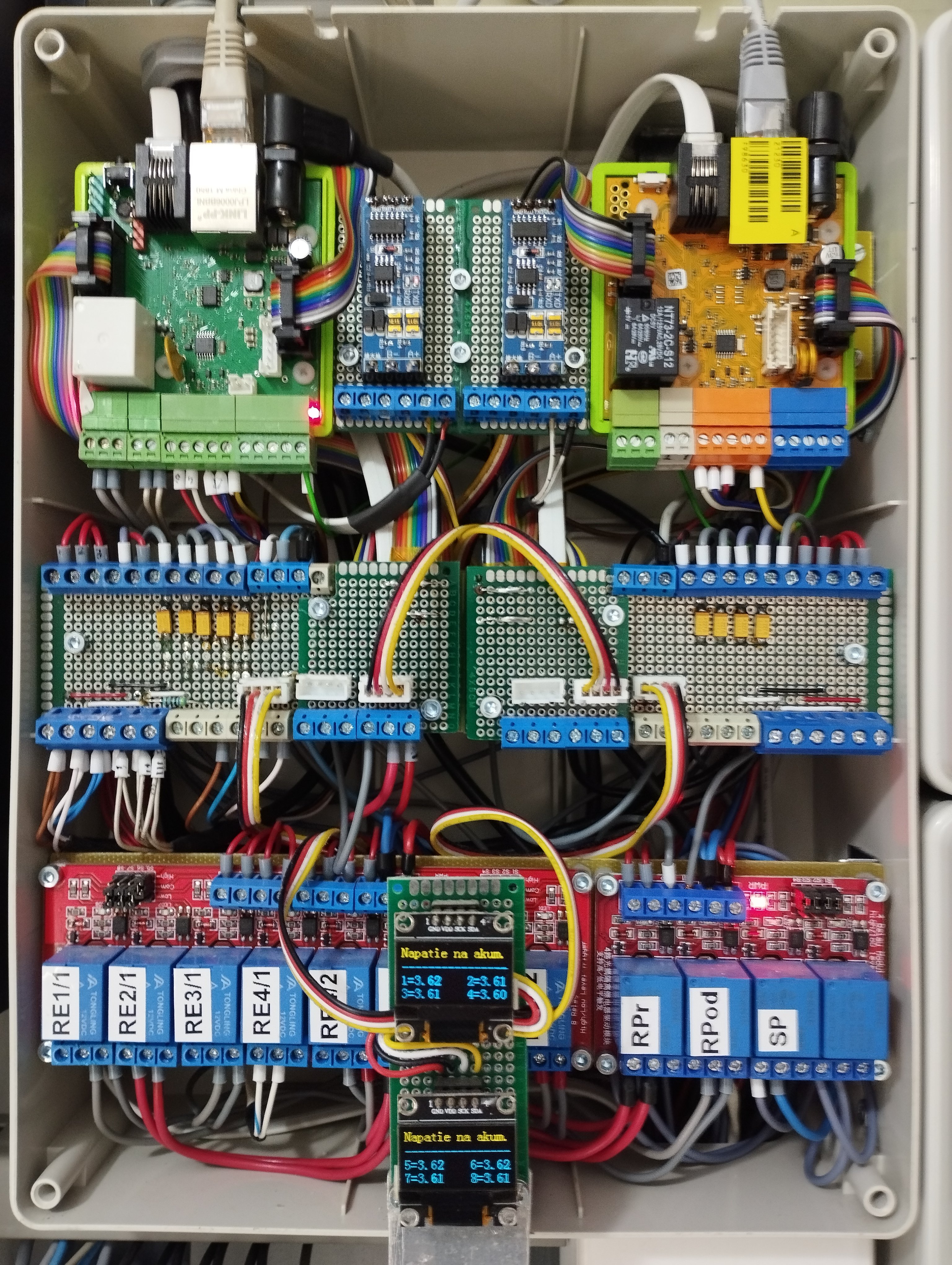

K LK som si vyrobil takúto pripojovaciu dosku, tam pripájam všetko čo potrebujem pripojiť k LK. Čidlá DS18B20 zapájam podľa tohto (to trojvodičové pripojenie) Čidlá sa môžu pripojiť všetky naraz, LK ich nájde a už ich treba len priradiť na potrebnú pozíciu. Ako relé používam releové moduly, tie majú svoje napájanie (5V, 12V, 24V) a z LK k ním pripojím potrebné výstupy včetne PWM v režime ON/OFF.
Väčší displej asi nebude fungovať, dakedy dávno som to skúšal a nefungoval dobre.
K LK som si vyrobil takúto pripojovaciu dosku, tam pripájam všetko čo potrebujem pripojiť k LK. Čidlá DS18B20 zapájam podľa tohto (to trojvodičové pripojenie) Čidlá sa môžu pripojiť všetky naraz, LK ich nájde a už ich treba len priradiť na potrebnú pozíciu. Ako relé používam releové moduly, tie majú svoje napájanie (5V, 12V, 24V) a z LK k ním pripojím potrebné výstupy včetne PWM v režime ON/OFF.
Väčší displej asi nebude fungovať, dakedy dávno som to skúšal a nefungoval dobre.
Panel 270 Wp ZV
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
-
- Příspěvky: 816
- Registrován: pon led 24, 2022 7:27 pm
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
tak jsem přidal 4k7 mezi napájení a signál teploměrů DS18B a uvidíme, jestli se to rušení zlepší
Ostrov. Aktuálně v provozu 15 kWp 12+10+10 55°jih, 30kWh 48V + 3kWk 12V Lifepo4 a 2x Easun smp 5kW sfázovaný + 3x Must mppt 6kW + UPS 12V 500Va + 3F měnič 3x400V 6kW.
Nabíječka 1kW z generátoru. Elektro koltel 48V DC, 9kW 9 stupňů regulace. 750lt aku nádrž, 200l bojler. 3x split klima na topení a chlazení a samozřejmě automat na uhlí. Protože jsem Eko a Wegan v jedné osobě
!
Nabíječka 1kW z generátoru. Elektro koltel 48V DC, 9kW 9 stupňů regulace. 750lt aku nádrž, 200l bojler. 3x split klima na topení a chlazení a samozřejmě automat na uhlí. Protože jsem Eko a Wegan v jedné osobě
![Smile :-)](./images/smilies/icon_e_smile.gif)
-
- Příspěvky: 668
- Registrován: pát zář 29, 2023 4:12 am
- Lokalita: Brno
- Systémové napětí: >48V
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
Já LK4 nemám a asi ani mít nebudu.
Ale obecné zásady při použivání teploměrů DS18B20:
- je-li to možné, tak raději použít 3-drátové připojení.
- je-li teploměr trochu dál, tak naletovat kondenzátor M1 nebo podobný přímo na napájecí nohy toho chipu pro zablokování napájení
- pull-up odpor by měl být u příjímače, tj. u desky a nikoli u teploměru, při větším rušení případně snížit hodnotu odporu např. na 3k3 nebo ještě níž
- DS18B20 je citlivý na podkmit napětí na datovém vstupu, při hodně dlouhých drátech není špatné dát Schottky diodu v závěrném směru mezi data a zem
- při opravdu hodně dlouhých drátech není špatné dát u chipu sériově do datové linky odpor o hodnotě zhruba 1/2 impedance vedení, řekněme třeba 47R
-
- Příspěvky: 4911
- Registrován: pon srp 16, 2021 9:31 pm
- Lokalita: blízko Brna
- Bydliště: blízko Brna
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
A ještě bych to natahal jako sběrnici, ne odbočky či hvězdu.
9,77 kWp: 6240 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
-
- Příspěvky: 906
- Registrován: ned led 01, 2023 6:17 pm
- Lokalita: Východně od 3nce
- Systémové napětí: 48V
- Výkon panelů [Wp]: 14kWp
- Kapacita baterie [kWh]: 28kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
Je 3m kabel k čidlu třeba brát jako dlouhý? Bude jich celkem 8ks.
Datový rozvaděč s LK4 a relé mám v plánu umístit na zeď vedle akunádrže, tak mě zajímá, jestli pro 4 čidla v akunádrži (spodek, 1/3, 2/3 a vrch) mohu tahat z rozvaděče jako hvězdu, nebo ty 3m kabely ustříhat, udělat přívod k horní jímce a u každé jímky udělat krabici a větvit to tam? Čidla v kotli a na výstupech topné vody budou hned za zdí, tak tam totéž?
Nebo pro ty cca 3m vzdálenosti to nemá velký význam a mohu to natahat jako hvězdu, v rozvaděči udělat svorkovnici, tam připojit kondenzátor na napájení a pull-up rezistor? Všechna čidla jsou 3 drátová, celková délka vedení cca 30m při 8 čidlech - Dallas uvádí snad nižší 100vky metrů.
Vydrží čidla v pohodě teploty nad 90°C (v případě selhání obsluhy, nebo regulace i přes 100), nebo bude lepší pro výstup z kotle a vrch akunádrže použít PT1000, a zbytek DS18B20?
V hotovém systému bude zřejmě celkem 10 čidel, takže 2xPT1000 stejně budu muset použít (všechno už leží v šuplíku, stále čekám na instalatéra)
Datový rozvaděč s LK4 a relé mám v plánu umístit na zeď vedle akunádrže, tak mě zajímá, jestli pro 4 čidla v akunádrži (spodek, 1/3, 2/3 a vrch) mohu tahat z rozvaděče jako hvězdu, nebo ty 3m kabely ustříhat, udělat přívod k horní jímce a u každé jímky udělat krabici a větvit to tam? Čidla v kotli a na výstupech topné vody budou hned za zdí, tak tam totéž?
Nebo pro ty cca 3m vzdálenosti to nemá velký význam a mohu to natahat jako hvězdu, v rozvaděči udělat svorkovnici, tam připojit kondenzátor na napájení a pull-up rezistor? Všechna čidla jsou 3 drátová, celková délka vedení cca 30m při 8 čidlech - Dallas uvádí snad nižší 100vky metrů.
Vydrží čidla v pohodě teploty nad 90°C (v případě selhání obsluhy, nebo regulace i přes 100), nebo bude lepší pro výstup z kotle a vrch akunádrže použít PT1000, a zbytek DS18B20?
V hotovém systému bude zřejmě celkem 10 čidel, takže 2xPT1000 stejně budu muset použít (všechno už leží v šuplíku, stále čekám na instalatéra)
7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
-
- Příspěvky: 4911
- Registrován: pon srp 16, 2021 9:31 pm
- Lokalita: blízko Brna
- Bydliště: blízko Brna
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
Já jsem to chtěl doma kdysi pozapojit jako hvězdu UTP kabely tak, že dvěma páry tam, dvěma zpátky, a šup zase do dalšího ramene hvězdy.
3 m odbočku už já považuji za odbočku, tj. bych to udělal jak naznačuješ, dvě větve, jedna poskáče po aku a druhá po kotli.
Ona je otázka, třeba to pro pár čidel pojede ok, ale když pak přidáš dalších deset?
3 m odbočku už já považuji za odbočku, tj. bych to udělal jak naznačuješ, dvě větve, jedna poskáče po aku a druhá po kotli.
Ona je otázka, třeba to pro pár čidel pojede ok, ale když pak přidáš dalších deset?
9,77 kWp: 6240 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
-
- Příspěvky: 875
- Registrován: pon dub 24, 2023 8:47 am
- Lokalita: Lašská brána Beskyd
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5000
- Kapacita baterie [kWh]: 20
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
Kdysi jsem o DS18B20 taky dost reálně uvažoval, ale jak to tady čtu, tak jsem hrozně rád, že mne to zavčasu přešlo. Používám na drátu PT100 za pár kaček a naprostá spokojenost (a spolehlivost). A tam, kam není natažený drát, teplotní čidla na Zigbee ...
SkyFVE 5 kWp (ve výstavbě) na výzkumné "chytré" chatě. 1x MPPT EASun 8048 80A, 2x MPPT EASun 6048 60A, Li-Ion 3x 12s 156Ah (20,6 kWh/44V), APC Smart-UPS 5kVA, APC Smart-UPS 3kVA, SkyPowerBox LF 4810 1kVA + Siemens Logo! + RPi (Node-RED, Remote-RED, InfluxDB, Grafana)
-
- Příspěvky: 1340
- Registrován: pát srp 31, 2012 9:20 pm
- Lokalita: Praha
- Systémové napětí: 48V
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
DS18B20 mám v bojleru a je to prokletí. Je problém sehnat originály...všude jsou jen falza a mají otřesnou spolehlivost. Vpodstatě neuběhnou dva týdny, aby jeden ze 4 kusů neselhal a nebylo nutné odpojit celou větev, kvůli resetu.
U měření TČ už jsem použil PT1000 a ty jsou přesné a spolehlivé. Akorát potřebují převodník...mám je na EPS32.
U měření TČ už jsem použil PT1000 a ty jsou přesné a spolehlivé. Akorát potřebují převodník...mám je na EPS32.
3,3kWp + 3,4kWp JJZ, 2x SmartSolar 150/85, 3xVictron MP II 5kVA v paralelním režimu, Smartshunt, Cerbo GX, 16x400Ah LiFePO4 s JK BMS B2A24S20P + JK BMS Invertor
-
- Příspěvky: 906
- Registrován: ned led 01, 2023 6:17 pm
- Lokalita: Východně od 3nce
- Systémové napětí: 48V
- Výkon panelů [Wp]: 14kWp
- Kapacita baterie [kWh]: 28kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
Víc jich tam zřejmě nebude, protože LK3.xx i 4 uvádí max. 8 x 1Wire, pak má 3 A/D vstupy, kde jde pověsit PT1000 a asi nějaké teplota/vlhkost na I2C, ale to bude na hodně krátkou vzdálenost? Zatím jen získávám moudra, nemám s procesorama téměř žádnou zkušenost, tak to chci aspoň zadrátovat na první pokus. Tento týden budu chtít něco vylištovat a namontovat rozvaděč.cipis píše: ↑pon lis 27, 2023 3:58 pm Já jsem to chtěl doma kdysi pozapojit jako hvězdu UTP kabely tak, že dvěma páry tam, dvěma zpátky, a šup zase do dalšího ramene hvězdy.
3 m odbočku už já považuji za odbočku, tj. bych to udělal jak naznačuješ, dvě větve, jedna poskáče po aku a druhá po kotli.
Ona je otázka, třeba to pro pár čidel pojede ok, ale když pak přidáš dalších deset?
https://www.ledveci.cz/10-rack-jednodil ... skl-dvere/
7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
-
- Příspěvky: 4911
- Registrován: pon srp 16, 2021 9:31 pm
- Lokalita: blízko Brna
- Bydliště: blízko Brna
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
Tím jsem myslel, že to nemáme nikdo vyzkoušené. Doma mi to vycházelo na stovky metrů, nakonec jsem to odpískal.
Co jsem zkoušel, tak vrabčí hnízdo, ale striktně jsem dodržel sběrnici, tj. od jednoho čidla k dalšímu atd.
Nevím, co to bylo, nějaké staré tinny, ale to snad umělo i 16 (nebo 12? už nevím).
Co jsem zkoušel, tak vrabčí hnízdo, ale striktně jsem dodržel sběrnici, tj. od jednoho čidla k dalšímu atd.
Nevím, co to bylo, nějaké staré tinny, ale to snad umělo i 16 (nebo 12? už nevím).
9,77 kWp: 6240 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
-
- Příspěvky: 2380
- Registrován: stř úno 02, 2022 10:30 am
- Lokalita: okolí Mělníka
- Systémové napětí: 48V
- Výkon panelů [Wp]: 13000
- Kapacita baterie [kWh]: 15
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
na delsi vzdalenost je lepsi k cidlu dat nejakou konverzi na jine medium. Arduino/ESP na 485 a treba modbus, CAN. Ono se taky muze stat, ze to na zacatku jede a pak se zapoji neco dalsiho a ruseni to znici. A kdyz uz to zkouset, na zacatku pocitat s tim, ze musim 1wire tahnotu jinde nez silovku.
-
- Příspěvky: 4911
- Registrován: pon srp 16, 2021 9:31 pm
- Lokalita: blízko Brna
- Bydliště: blízko Brna
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
Tak to by mělo platit obecně, nejen u těchto čidel, ale obecně u všech dat.
9,77 kWp: 6240 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
-
- Příspěvky: 1545
- Registrován: pát lis 11, 2022 8:14 am
- Lokalita: Hlohovec, SR
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5520
- Kapacita baterie [kWh]: 14
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Hlohovec, SR
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
Ja som bral sample od Dallasu zadarmo, mal som to ako hroznú pavučinu, desiatky metrov UTP, a išlo to ako víno, bez chýb. Tie čínske sú úplný shit.
Dávať nejaké MCU ku ds18b20 a potom to ťahať ako RS485... Asi sa moc nudíte. Z akéhokoľvek ESP (vrátane esp01s) sa dá urobiť wireless node a zmestí sa to do 2€ za kus...
Dávať nejaké MCU ku ds18b20 a potom to ťahať ako RS485... Asi sa moc nudíte. Z akéhokoľvek ESP (vrátane esp01s) sa dá urobiť wireless node a zmestí sa to do 2€ za kus...
MUST PV1800 VHM 48V 5.5kW, 5.52kWp (12x TPL mono 460W, 2S2P východ, 2S4P juh), 16x 280 Ah LiFePO4 (14.3 kWh) BMS JBD-AP21S001-L21S-200A-B, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome 01/2023 -> 09/2024 = 7.5 MWh AC
-
- Příspěvky: 72
- Registrován: stř úno 16, 2022 7:25 pm
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
V kotelne mam natazeno cca 18m kabelu a zde mam za sebou paralelne zapojeno 6 cidel.
Vzasade jsem se peklil s kopiemi coz se vyresilo nakupem originalu cidel ktere funguji bez problemu.
Proste mouser, farnell a zaplatit nekupovat v kramu s pecivem atp..
Odpor jeden u prijimace bez kondiku(coz nerikam ze nepomuze na napajeni proti ruseni nezkousel jsem) .
Onen figl se ztracenim cidel na sbernici je otazka impedance vedeni.
Cidla maji ( vstupni a vystupni datovy pin ktery je totozny ) a pak kdyz ty cidla povidaji pres sebe tak se nedomluvi na sbernici (je to jak s zenami
).
Jinak dopruceni viz one wire protocol na internetu plno odkazu.
Osobne po nejakem laborovani s kabelami jsem pouzil ethernetovy kabel kde jsem jeden samostatny pary pouzil na napajeni ( napajeni + pol) , druhy par na minus (GND Zem ) a pak treti par na data kde druhy kabel z paru jsem pridal na zem. Posledni pra (dva vodice z 8 jsem jsou volne )
Zapojeni na 5V asi jiz treti rok a nic se neztraci. Na zarizeni kde bagruji data mam moznost spustit nabirani dat cca v 1 - 1,5sec zaznamem a vsechny cidla davaji nepretrzite data mohu jsi vytovrit pak treba graf atp..
Osobne jsi nemyslim ze tyto teplomery jsou spatne jsou i debilenejsi treba LM335![Smile :-)](./images/smilies/icon_e_smile.gif)
Vzasade jsem se peklil s kopiemi coz se vyresilo nakupem originalu cidel ktere funguji bez problemu.
Proste mouser, farnell a zaplatit nekupovat v kramu s pecivem atp..
Odpor jeden u prijimace bez kondiku(coz nerikam ze nepomuze na napajeni proti ruseni nezkousel jsem) .
Onen figl se ztracenim cidel na sbernici je otazka impedance vedeni.
Cidla maji ( vstupni a vystupni datovy pin ktery je totozny ) a pak kdyz ty cidla povidaji pres sebe tak se nedomluvi na sbernici (je to jak s zenami
![Smile :-)](./images/smilies/icon_e_smile.gif)
Jinak dopruceni viz one wire protocol na internetu plno odkazu.
Osobne po nejakem laborovani s kabelami jsem pouzil ethernetovy kabel kde jsem jeden samostatny pary pouzil na napajeni ( napajeni + pol) , druhy par na minus (GND Zem ) a pak treti par na data kde druhy kabel z paru jsem pridal na zem. Posledni pra (dva vodice z 8 jsem jsou volne )
Zapojeni na 5V asi jiz treti rok a nic se neztraci. Na zarizeni kde bagruji data mam moznost spustit nabirani dat cca v 1 - 1,5sec zaznamem a vsechny cidla davaji nepretrzite data mohu jsi vytovrit pak treba graf atp..
Osobne jsi nemyslim ze tyto teplomery jsou spatne jsou i debilenejsi treba LM335
![Smile :-)](./images/smilies/icon_e_smile.gif)
6,5kWp (V - 1,6kWp, J - 1,5kWp, Z - 3,3kWp), Victron MP2 5000VA, 2 * (Victron MPPT 250/85), 2 * ( LiFePo4 16x 280Ah Eve), Victron Smartshunte + BMS
-
- Příspěvky: 292
- Registrován: úte kvě 22, 2018 6:38 am
- Lokalita: Zvolen
- Systémové napětí: 24V
- Výkon panelů [Wp]: 3960
- Kapacita baterie [kWh]: 13
- Bydliště: ZV
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
Ja mám jeden snímač v studni má asi 25 m, potom na paneloch asi 15 m, ostatné okolo 5 až 10 m a najkratší ide do regulátora a meniča 1,5 m, fungujú dobre.
Používam tienené trojžilové káble a kde predpokladám rušenie mám feritové krúžky hneď na začiatku a potom ešte tesne pri LK jeden spoločný pre všetky káble zo snímačov.
Používam tienené trojžilové káble a kde predpokladám rušenie mám feritové krúžky hneď na začiatku a potom ešte tesne pri LK jeden spoločný pre všetky káble zo snímačov.
Panel 270 Wp ZV
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
-
- Příspěvky: 529
- Registrován: ned čer 13, 2021 1:43 pm
- Lokalita: SK-ZA
- Systémové napětí: 48V
- Výkon panelů [Wp]: 6500
- Kapacita baterie [kWh]: 25
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: SK (ZA)
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
Dusan61: Je to len moja zvedavost a samozrejme OT, ale naco je dobre cidlo v studni? Dakujem
-
- Příspěvky: 292
- Registrován: úte kvě 22, 2018 6:38 am
- Lokalita: Zvolen
- Systémové napětí: 24V
- Výkon panelů [Wp]: 3960
- Kapacita baterie [kWh]: 13
- Bydliště: ZV
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
V studni nemeriam teplotu vody, ale priestoru asi 0,5 m od poklopu. Mám tam vypúšťací ventil a ak by sa tam v zime blížila teplota k nule, tak by som musel robiť dáke opatrenia aby to nezamrzlo.
Panel 270 Wp ZV
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
-
- Příspěvky: 529
- Registrován: ned čer 13, 2021 1:43 pm
- Lokalita: SK-ZA
- Systémové napětí: 48V
- Výkon panelů [Wp]: 6500
- Kapacita baterie [kWh]: 25
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: SK (ZA)
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
Dusan61: Aha jasné, ja som pochopil, že je 25m dole vo vrte ![Smile :)](./images/smilies/icon_e_smile.gif)
![Smile :)](./images/smilies/icon_e_smile.gif)
-
- Příspěvky: 4911
- Registrován: pon srp 16, 2021 9:31 pm
- Lokalita: blízko Brna
- Bydliště: blízko Brna
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
Právě kolega začal vymýšlet, jak tam to čidlo dostane ![Very Happy :D](./images/smilies/icon_e_biggrin.gif)
![Very Happy :D](./images/smilies/icon_e_biggrin.gif)
9,77 kWp: 6240 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
-
- Příspěvky: 668
- Registrován: pát zář 29, 2023 4:12 am
- Lokalita: Brno
- Systémové napětí: >48V
Re: zapojení čidel DS18B20, doporučení, nápady, tipy, ...
3m je celkem prd. Pokud ale budeš mít hvězdu o 8 ramenech, tak už je to 24m, a to už úplný prd není.pibi píše: ↑pon lis 27, 2023 12:50 pm Je 3m kabel k čidlu třeba brát jako dlouhý? Bude jich celkem 8ks.
Datový rozvaděč s LK4 a relé mám v plánu umístit na zeď vedle akunádrže, tak mě zajímá, jestli pro 4 čidla v akunádrži (spodek, 1/3, 2/3 a vrch) mohu tahat z rozvaděče jako hvězdu, nebo ty 3m kabely ustříhat, udělat přívod k horní jímce a u každé jímky udělat krabici a větvit to tam? Čidla v kotli a na výstupech topné vody budou hned za zdí, tak tam totéž?
Nebo pro ty cca 3m vzdálenosti to nemá velký význam a mohu to natahat jako hvězdu, v rozvaděči udělat svorkovnici, tam připojit kondenzátor na napájení a pull-up rezistor? Všechna čidla jsou 3 drátová, celková délka vedení cca 30m při 8 čidlech - Dallas uvádí snad nižší 100vky metrů.
Vydrží čidla v pohodě teploty nad 90°C (v případě selhání obsluhy, nebo regulace i přes 100), nebo bude lepší pro výstup z kotle a vrch akunádrže použít PT1000, a zbytek DS18B20?
V hotovém systému bude zřejmě celkem 10 čidel, takže 2xPT1000 stejně budu muset použít (všechno už leží v šuplíku, stále čekám na instalatéra)
Ale zřejmě to pojede i tak.
Kdyby to bylo moje, tak určitě napájení každému teploměru zablokuju kondenzátorem.
DS18B20 má napájecí nohy jako ty krajní. Tak tam hezky vychází naletovat přímo na ně kondenzátor v pouzdře 1206. Z hmoty X7R, rozhodně ne z něčeho co začíná na Y..
A na takto rozvětveném uspořádání bych si tam asi přilepil i tu diodu mezi DQ a GND. V pouzdře 0603 to zase vyjde přiletovat rovnou na nohy, tentokrát na sousední.
Kondenzátor i dioda jsou položky v malých jednotkách korun (ve větším množství i pod korunu za kus).
Možná pak nebudeš mít takové problémy, jaké tady popisovali předřečníci, že jim padají čínské chipy a podobně.
Je nešikovné, že potřebuješ 10 čidel a LK4 podporuje jen 8. Právě proto nemám rád taková předvařená řešení a používám univerzální moduly (nejčastěji OrangePi Zero nebo One pro větší věci s Ethernetem, Blue-Pill pro malé věci s RS485 nebo CANbus, ESPxx při potřebě WiFi, ale ty nemám rád), kde si naprogramuju co potřebuju a ne co mi předchystal nějaký výrobce.
Nedá se nějak ten firmware nakonfigurovat, že by sis zvedl maximální počet čidel?
Ale je teoretizuju, LK3 ani LK4 neznám.
-
- Podobná témata
- Odpovědi
- Zobrazení
- Poslední příspěvek
-
-
Podpora DHT11 a 1wire DS18B20 pro microlog
od camel1cz » » v Vývoj MicroLogu
Podpora DHT11 a 1wire DS18B20 pro microlog
- 1 Odpovědi
- 868 Zobrazení
-
Poslední příspěvek od camel1cz
-
-
-
Amploc - kalibrace čidel pro microlog
od Frenky » » v Vstupy - senzory, čidla
Amploc - kalibrace čidel pro microlog
- 1 Odpovědi
- 851 Zobrazení
-
Poslední příspěvek od rob.brno
-
-
- 13 Odpovědi
- 1773 Zobrazení
-
Poslední příspěvek od mapety
-
- 31 Odpovědi
- 2728 Zobrazení
-
Poslední příspěvek od vlkazajac
-
- 14 Odpovědi
- 1395 Zobrazení
-
Poslední příspěvek od Vitek
