Hotovo ( snad )

Hybridní elektrárny připojené do rozvodné sítě pro rodinné domy a bytové zástavby s možností plynulého řízení toku energie, popis, technické detaily, celkový výkon, fotografie.
FCC
Příspěvky: 212
Registrován: čtv říj 16, 2014 8:43 pm
Lokalita: Lukov u Zlína
Výkon panelů [Wp]: 10
Kapacita baterie [kWh]: 12
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Lukov u Zlína

Hotovo ( snad )

Příspěvek od FCC »

Kolegové,

Po šesti letech jsem snad dospěl k finálnímu řešení. Ještě je tu potenciál k předělání ( doplnění dalšího topného tělesa, přidání panelů a rozšíření baterie ) nic nicméně to už jsou detaily , které mě nenaruší finální koncept protože s nimi počítám :D . Od začátku jsem jen vše předělával - rozšíření rozvaděče, jeden nabíječ , druhý nabíječ , třetí nabíječ, malé místo na baterie atd... Minulý rok jsem konečně koupil pořádné baterie doplnil panely a je klid :yes: . Manželka může drtit spotřebiče co to dá a tím je mise splněna :celebrate1: .
Ted už jen zapucovat díry po hmoždinkách, začistit rozvaděč a vymalovat :D

Přeji všem co nejméně přešlapů , jasnou vizi toho co chci a odhodlání a taky díky tomuto portálu !

Pavel

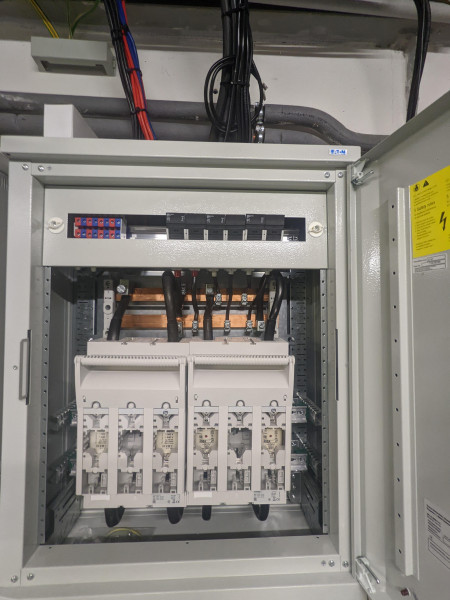

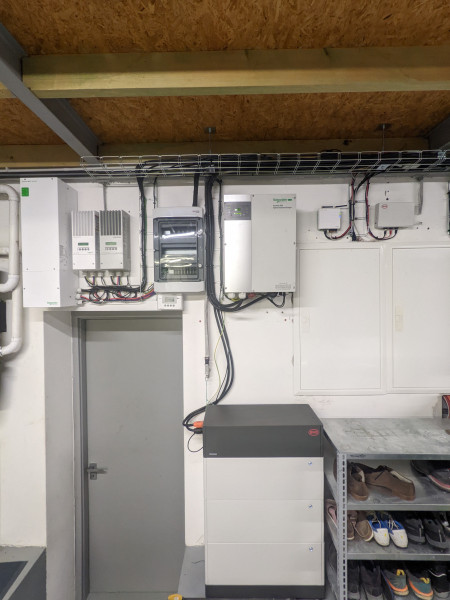

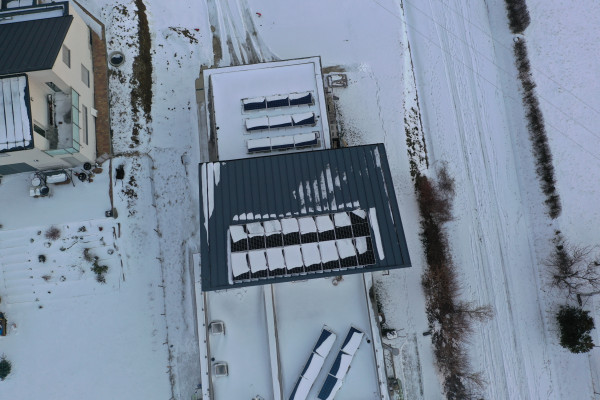

Přílohy
Panely 10 kWp; Conext MPPT 150 60 2x; Conext MPPT 600 100 1x, Conext XW+ 8548; Conext Gateway; BYD Battery-Box Premium LVS 11,5kWh
Janma
Příspěvky: 312
Registrován: sob pro 16, 2017 7:29 pm
Bydliště: Znojmo

Re: Hotovo ( snad )

Příspěvek od Janma »

Máš to pěkný.

Mám teď 13kw baterii a zvažuji jestli ji mám zvětšit.
Asi by bylo lepší dát více panelů na střechu.
Schneider XW+ 6048, 2,5 kWp panelů.
FCC
Příspěvky: 212
Registrován: čtv říj 16, 2014 8:43 pm
Lokalita: Lukov u Zlína
Výkon panelů [Wp]: 10
Kapacita baterie [kWh]: 12
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Lukov u Zlína

Re: Hotovo ( snad )

Příspěvek od FCC »

Baterka je na den provozu s tím že vybití je do 35% SOC. Plánuji každý rok jednu cihlu, tak to snad na 5 cihel nějak dokopu. Baterky mám v březnu když svítí nabité za 2-3 hodiny zbytek se valí na 3x1,5kW spirále do 800m3 bečky. Panely budu řešit na západě, s tím že je v budoucnu předělám na nějaký hi-tech panel při zachování počtu panelů ( budu tam dělat terasu, tak není místo) .
Panely 10 kWp; Conext MPPT 150 60 2x; Conext MPPT 600 100 1x, Conext XW+ 8548; Conext Gateway; BYD Battery-Box Premium LVS 11,5kWh
FCC
Příspěvky: 212
Registrován: čtv říj 16, 2014 8:43 pm
Lokalita: Lukov u Zlína
Výkon panelů [Wp]: 10
Kapacita baterie [kWh]: 12
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Lukov u Zlína

Re: Hotovo ( snad )

Příspěvek od FCC »

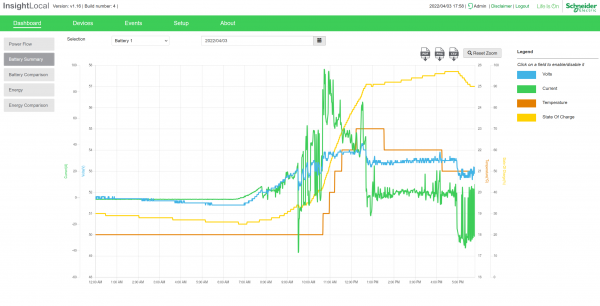

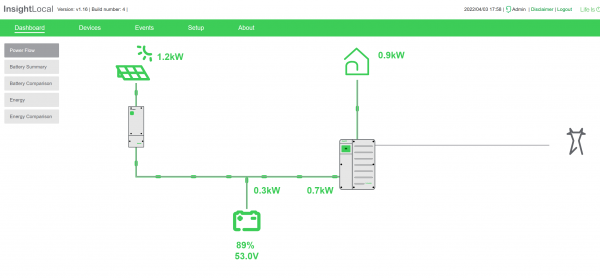

Ještě pár obrázků z rozhraní ConextGateway ( InsightFacility ). Pro rozšíření obzorů :D

Cloud :

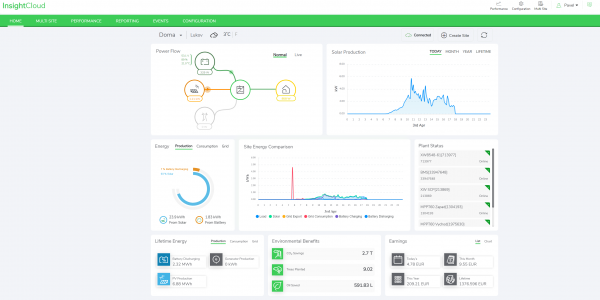

Cloud Insight
Cloud Insight

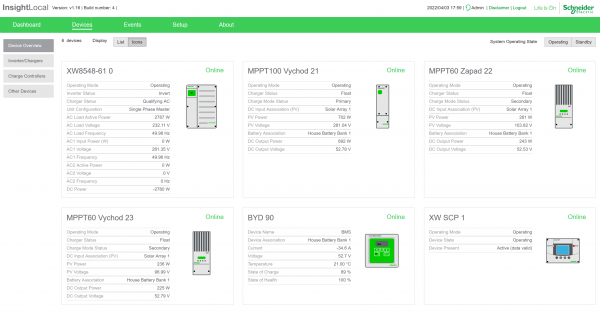

Onsite :

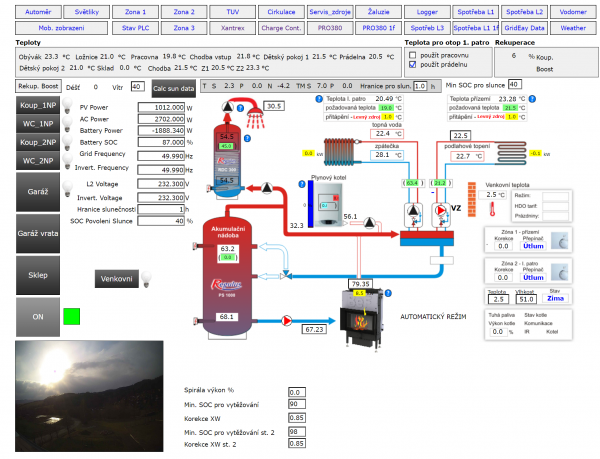

PLC Teco :
Přílohy
Panely 10 kWp; Conext MPPT 150 60 2x; Conext MPPT 600 100 1x, Conext XW+ 8548; Conext Gateway; BYD Battery-Box Premium LVS 11,5kWh
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: Hotovo ( snad )

Příspěvek od rottenkiwi »

KLobuk dole, je to pekne urobene, ale:

1, baterka je od 12 do vecera na 90 - 100 % SOC / 54 V uz o 10:00 /
2, cloud ? kde su data ? doma ? na ako dlho, 365 dni ? aka vzorkovacia frekvencia ?
3, preco je ta akumulacka teplejsia dole ?
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Janma
Příspěvky: 312
Registrován: sob pro 16, 2017 7:29 pm
Bydliště: Znojmo

Re: Hotovo ( snad )

Příspěvek od Janma »

800m3 nadrz? To je trochu větší bečka.

Nahříváš to kotlem na dřevo a FV?
Schneider XW+ 6048, 2,5 kWp panelů.
danidani
Příspěvky: 26
Registrován: úte bře 16, 2021 3:23 pm

Re: Hotovo ( snad )

Příspěvek od danidani »

Hezká práce, díky za prezentaci.

Do rádiátorů a podlahovky topíš čistě z akumulační nádrže, nebo to do topení jde i z plynového kotle a kotle na tuhá paliva?
FCC
Příspěvky: 212
Registrován: čtv říj 16, 2014 8:43 pm
Lokalita: Lukov u Zlína
Výkon panelů [Wp]: 10
Kapacita baterie [kWh]: 12
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Lukov u Zlína

Re: Hotovo ( snad )

Příspěvek od FCC »

rottenkiwi píše:KLobuk dole, je to pekne urobene, ale:

1, baterka je od 12 do vecera na 90 - 100 % SOC / 54 V uz o 10:00 / - ano, někdy je už od 10:00 na 98%. BYD má max. napětí 58,4V . Nabíjím na 54V což je podle BMS 98% . Každopádně když jsou baterie nabité na 90% startuje vytěžování do vody.
2, cloud ? kde su data ? doma ? na ako dlho, 365 dni ? aka vzorkovacia frekvencia ? Schneider cloud běží na MS Azure. Doma v kabičce Connext Gateway máš uložené a vizualizované všechna zásadní data. Další propočty a grafy jsou dostupné v cloudu + v appce na telefonu. Data v krabiččce jsou po minutě ( v rámci náhledu po vteřině) na cloudu nevím. Prostě tam jsou a sedí.
3, preco je ta akumulacka teplejsia dole ? - Zdechlost. Do šachty pro čidlo jsem umístil před čidlo kapiláru , která ovládá havarijní termostat co spíná vyrážecí cívku na na jištění spirály. Teplota není kompenzovaná. Asi to opravím :lol:
Panely 10 kWp; Conext MPPT 150 60 2x; Conext MPPT 600 100 1x, Conext XW+ 8548; Conext Gateway; BYD Battery-Box Premium LVS 11,5kWh
FCC
Příspěvky: 212
Registrován: čtv říj 16, 2014 8:43 pm
Lokalita: Lukov u Zlína
Výkon panelů [Wp]: 10
Kapacita baterie [kWh]: 12
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Lukov u Zlína

Re: Hotovo ( snad )

Příspěvek od FCC »

Janma píše:800m3 nadrz? To je trochu větší bečka.

Nahříváš to kotlem na dřevo a FV?
Běčka to je ,vysoká cca 160 cm. Co je špatně je izolace . Objednal jsem si ji s tím molitanem ( Regulus). Již nikdy více. Není problém ztratit 15st. C přes noc . Další fáze je nové zateplení bečky.
Primárně topím plynem. Je to nastavené tak, že vrch bečky slouží jako anuloid. Krb ohřívá zbytek s tím, že ještě cirkuluji vrch a spodek bečky podle potřeby . Ročně za barák platíme za plyn cca 6000 Kč - minulý rok ( krb + spirála pokryjí zbytek) . Pokud je bečka nahřátá nad 50 st. C tak se teplá voda ohřívá TUV.
Panely 10 kWp; Conext MPPT 150 60 2x; Conext MPPT 600 100 1x, Conext XW+ 8548; Conext Gateway; BYD Battery-Box Premium LVS 11,5kWh
FCC
Příspěvky: 212
Registrován: čtv říj 16, 2014 8:43 pm
Lokalita: Lukov u Zlína
Výkon panelů [Wp]: 10
Kapacita baterie [kWh]: 12
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Lukov u Zlína

Re: Hotovo ( snad )

Příspěvek od FCC »

danidani píše:Hezká práce, díky za prezentaci.

Do rádiátorů a podlahovky topíš čistě z akumulační nádrže, nebo to do topení jde i z plynového kotle a kotle na tuhá paliva?
Díky, rádo se stalo.
Všechny zdroje energie jdou do bečky . Kotel vyhřívá horní část krb je pod ním a el. spirála ještě níž. Mám volného hada na ohřev v bečce tak uvažuji na tepelným čerpadlem. Vidím do tak za dva roky. Jakmile bude plyn mimo ( možná i dřív) .
Panely 10 kWp; Conext MPPT 150 60 2x; Conext MPPT 600 100 1x, Conext XW+ 8548; Conext Gateway; BYD Battery-Box Premium LVS 11,5kWh
FCC
Příspěvky: 212
Registrován: čtv říj 16, 2014 8:43 pm
Lokalita: Lukov u Zlína
Výkon panelů [Wp]: 10
Kapacita baterie [kWh]: 12
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Lukov u Zlína

Re: Hotovo ( snad )

Příspěvek od FCC »

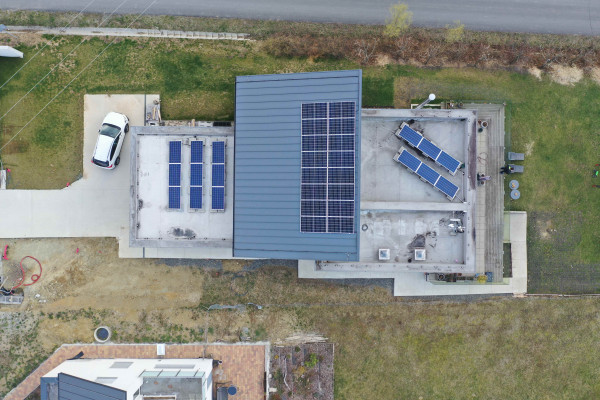

Ta fotka střechy v zimně byla depresivní. Tak posílám jednu jarní :-) ( dnes vyžrané ze střechy 28,6kWh) .
Panely 10 kWp; Conext MPPT 150 60 2x; Conext MPPT 600 100 1x, Conext XW+ 8548; Conext Gateway; BYD Battery-Box Premium LVS 11,5kWh
lzahradil
Site Admin
Příspěvky: 930
Registrován: ned srp 12, 2012 1:18 am
Lokalita: blízko Plzně
Systémové napětí: 48V
Výkon panelů [Wp]: 5840
Kapacita baterie [kWh]: 28
Bydliště: CZ

Re: Hotovo ( snad )

Příspěvek od lzahradil »

FCC píše:Ta fotka střechy v zimně byla depresivní.
Musel jsem si to zvetsit a zakoukat se do toho abych zjistil ze to neni plesniva zed nekde ve sklepe :lol:

JInak paradni prace
FVE 5,84kWp [Axpert 5048MK - LiFePO4 580Ah@48V (zatím) | 3x Axpert MSXE 2400W - NiCd 800Ah@24V]

  • Podobná témata
    Odpovědi
    Zobrazení
    Poslední příspěvek
