Abramsovy výlety

Setkávání komunity fóra MyPower.CZ, minisrazy, srazy, megasrazy, oficiální i neoficiální akce, osobní sekání, diskuze ...
Uživatelský avatar
abrams
Příspěvky: 2774
Registrován: ned črc 17, 2011 12:19 pm
Lokalita: Brno
Bydliště: Brno

Abramsovy výlety

Nový příspěvek od abrams »

Zdravím ,

byl jsem se podívat na další baterku , velkou baterku ::rolleyes:: .
Uhodnete jaká je kapacita na fotkách ?
Trochu máznutá , stabilizace obrazu má zjevně v přítomnosti tak velké síly problémy ;-) .
Trochu máznutá , stabilizace obrazu má zjevně v přítomnosti tak velké síly problémy ;-) .
Elektronům zdar *sun*
3,96kWp monokrystalů + 2x regl PCM60X + 24kWh LiFePO4 + 6kW HF sínus měnič , celé na 52V systému .
Chibi v textu vyhrazeny :D
Uživatelský avatar
ota
Příspěvky: 2298
Registrován: čtv dub 18, 2013 9:37 am
Bydliště: na chaloupce u lesa-Příbramsko

Re: Abramsovy výlety

Nový příspěvek od ota »

2MWh?
70kWp + 10kW Infinity, 25kWh LiFe
FRSO
Příspěvky: 2409
Registrován: ned srp 14, 2011 10:13 pm
Lokalita: poblíž Hodonína
Systémové napětí: >48V
Výkon panelů [Wp]: 7200
Kapacita baterie [kWh]: 9

Re: Abramsovy výlety

Nový příspěvek od FRSO »

0,4-0,5 MWh ?, Pokud jsou to 2 řady tak 0,8-1MWh
5,4 kWp JJZ 4deg,1,8kWp JV 24deg, do 13.8.2022 bylo 3,6 kWp, MPII 5k, Victron MPPT 250/85-TR, aku 9,45 kWh Lion 15S, BMS 200A, Smart Shunt 500A.
k 28.9.2024 11500kWh
Uživatelský avatar
Lui
Příspěvky: 1245
Registrován: pon srp 08, 2011 3:14 pm
Lokalita: Senec
Systémové napětí: 48V
Výkon panelů [Wp]: cca 35kwp
Kapacita baterie [kWh]: malá
Bydliště: Slovensko

Re: Abramsovy výlety

Nový příspěvek od Lui »

to je jedno kolko toho tam je,dúfam že máš klúče,ja beriem skrutkovačky :mrgreen: :mrgreen: :mrgreen:
málo kwp ::pv:: , 60V 1,2kAh , 15S 600P Lion *batt* + 60V 198Ah Lifepo4 *batt* , 10 x MPPT VT-80 , 4xStuder XTH 8000 vo výstavbe ,
Záloha:180Wp ::pv:: ,12V LiFePO4 60Ah *batt* , epsolar 10 ,victron 350w sinus
JiříK
Příspěvky: 1027
Registrován: pon bře 21, 2011 6:29 pm
Bydliště: 345m n.m. v Chřibech

Re: Abramsovy výlety

Nový příspěvek od JiříK »

Beru akušroubovák, ať to jde rychleji rozmontovat! ::rolleyes::
Pokud mě uvidíte tančit a nehraje hudba, vypněte, prosím, hlavní jistič...
Uživatelský avatar
antoni_sk
Příspěvky: 677
Registrován: pát lis 17, 2017 3:14 pm
Bydliště: Liptov

Re: Abramsovy výlety

Nový příspěvek od antoni_sk »

720 kWh
FV-1, 60°, 2019 3x Suntech STP280-20/Wfw (840Wp), EPSOLAR LS3024B (30A)
FV-2, 35°, 2020 3x CSUN 280-60P (840Wp), EPEVER LS3024B (30A),
FV-3, 35°, 7/2020 4x Trinasolar TSM-235 (940Wp), SRNE ML 40A MPPT
FV-4, 35°, 10/2021 2x Moser 220Wp (440Wp), EPEVER LS3024B (30A),
FV-5, 45°, 9/2022 6x Trinasolar 235Wp (1400Wp), Easun ISolar SPS 3kW
Meniče: Carspa 3000W (špičk.9000W), Easun ISolar SPS 3kW
batérie: 16x 200Ah LiFePo4 (24V) + 8x 280Ah LiFePo4 (24V)
djpeto
Příspěvky: 122
Registrován: čtv lis 14, 2013 1:15 am
Bydliště: vysoka pri morave

Re: Abramsovy výlety

Nový příspěvek od djpeto »

Ak to je P2, tak 1,64MWh
Ak to je P3, tak 1,93MWh
Uživatelský avatar
abrams
Příspěvky: 2774
Registrován: ned črc 17, 2011 12:19 pm
Lokalita: Brno
Bydliště: Brno

Re: Abramsovy výlety

Nový příspěvek od abrams »

Zdravím ,

pěkné tipy , pár docela blízko .
Přidávám pár fotek jako nápovědu :
Elektronům zdar *cloud*
3,96kWp monokrystalů + 2x regl PCM60X + 24kWh LiFePO4 + 6kW HF sínus měnič , celé na 52V systému .
Chibi v textu vyhrazeny :D
luge
Příspěvky: 766
Registrován: ned lis 13, 2011 5:52 pm
Bydliště: SK

Re: Abramsovy výlety

Nový příspěvek od luge »

4MWh :-)
Uživatelský avatar
abrams
Příspěvky: 2774
Registrován: ned črc 17, 2011 12:19 pm
Lokalita: Brno
Bydliště: Brno

Re: Abramsovy výlety

Nový příspěvek od abrams »

Zdravím ,

pro spestření - nominální napětí je tuším 700V DC , při výkladu ve střídačové sekci byl děsnej kravál - bych nevěřil že IGBT ve 3 x 800kVA střídačích dokážou řvát jak maluch na oxidu dusným bez výfuku :eek2: .
V baterkárně , cca 3/5 délky kontyšu byl příjemný chládek s průvanem .

Elektronům zdar *cloud*
3,96kWp monokrystalů + 2x regl PCM60X + 24kWh LiFePO4 + 6kW HF sínus měnič , celé na 52V systému .
Chibi v textu vyhrazeny :D
kodl69
Příspěvky: 7725
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Abramsovy výlety

Nový příspěvek od kodl69 »

Asi to spíná na nějakým ještě slyšitelným kmitočtu. Ony "hrají" nejenom polovodiče (piezoelektrický jev) ale hlavně všechny dráty, kterejma ten proud protéká. Ostatně slyšet je třeba i elektrická plotýnka, krásně hraje na 100Hz díky elektromagnetickýmů působení topné spirály na okolní ocelový díly.
P.S. těch 3x800KVA to asi dokáže dávat tak sotva hoďku, a je to jenom na vykrytí krátkejch špiček, nebo ne?
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Uživatelský avatar
abrams
Příspěvky: 2774
Registrován: ned črc 17, 2011 12:19 pm
Lokalita: Brno
Bydliště: Brno

Re: Abramsovy výlety

Nový příspěvek od abrams »

Zdravím ,

dveře oněch střídačů sem neotevíral abych skouknul co konkrétně v nich dělá onen bugr . 100Hz je moc pomalý , co mi tam rvalo bubínky bylo víc jak 10kHz . Do příští exkurze zkusím sehnat hlukoměr ;) .

Vzhledem ke kapacitě *batt* je plný příkon či výkon střídačů možný v řádu desítek minut .

Elektronům zdar *cloud*
3,96kWp monokrystalů + 2x regl PCM60X + 24kWh LiFePO4 + 6kW HF sínus měnič , celé na 52V systému .
Chibi v textu vyhrazeny :D
kodl69
Příspěvky: 7725
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Abramsovy výlety

Nový příspěvek od kodl69 »

co píšu, asi to spíná na nějakým slyšitelným kmitočtu, aby to ty pomalý kusy křemíku (IGBT) stíhaly... Na druhou stranu, na větší výkony už jsou jenom tyristory v lokomotivách...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Uživatelský avatar
marsal64
Příspěvky: 1203
Registrován: sob čer 16, 2018 1:45 pm
Lokalita: Velké Popovice
Systémové napětí: 48V
Výkon panelů [Wp]: 9,3
Kapacita baterie [kWh]: 30
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Velké Popovice

Re: Abramsovy výlety

Nový příspěvek od marsal64 »

kodl69 píše:
co píšu, asi to spíná na nějakým slyšitelným kmitočtu, aby to ty pomalý kusy křemíku (IGBT) stíhaly... Na druhou stranu, na větší výkony už jsou jenom tyristory v lokomotivách...
Hmmm, prosím nestřílejte za OT: to znamená, že IGBT (něco jako https://www.gme.cz/ikw75n60t-to247) lze použít jako spínač DC, třeba před DC spotřebiče?
Uživatelský avatar
abrams
Příspěvky: 2774
Registrován: ned črc 17, 2011 12:19 pm
Lokalita: Brno
Bydliště: Brno

Re: Abramsovy výlety

Nový příspěvek od abrams »

Zdravím ,

co tak nějak vím , IGBT jsou spínací tranzistory na vysoká DC napětí . Z pokusů s nimi vím že se chovají trochu jinak než-li N-Mosfety a mají mnohem vyšší odpor v sepnutém stavu .
Ano , lze je použít ke spínání DC spotřebičů . Pochopitelně za podmínek dodržení jejich parametrů a schopností .

Elektronům zdar *cloud*
3,96kWp monokrystalů + 2x regl PCM60X + 24kWh LiFePO4 + 6kW HF sínus měnič , celé na 52V systému .
Chibi v textu vyhrazeny :D
Uživatelský avatar
marsal64
Příspěvky: 1203
Registrován: sob čer 16, 2018 1:45 pm
Lokalita: Velké Popovice
Systémové napětí: 48V
Výkon panelů [Wp]: 9,3
Kapacita baterie [kWh]: 30
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Velké Popovice

Re: Abramsovy výlety

Nový příspěvek od marsal64 »

Díky, jasně, takže když bych chtěl z baterek 24V spínat jánevím 800W měnič, tak standardní řešení (mimo relátko) je prosě MOSFET (nebo rovnou "DC SSR"), ne?
Uživatelský avatar
mypower.cz
R.I.P.
Příspěvky: 4927
Registrován: pát bře 04, 2011 11:36 am

Re: Abramsovy výlety

Nový příspěvek od mypower.cz »

Tak měnič asi není úplně dobrý příklad, třeba žárovka je lepší příklad. Měniče mají obvykle vlastní spínač, takže u toho měniče bude asi lepší spínat tento signálový spínač ON / OFF a to ještě rozhodně ne rychle. Tady bude ale relátko asi taky lepší.
kodl69
Příspěvky: 7725
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Abramsovy výlety

Nový příspěvek od kodl69 »

zkusíme to ještě drobek upřesnit. IGBT je kombinace PNP tranzistoru a malýho mosfetu na jednom čipu, vlastně varianta darlingtonu. https://www.electronics-tutorials.ws/po ... istor.html Výseldek je kombinací obou, tj poměrně malá kapacita gate, a na rozdíl od mosfetu není možné určit Rdson, ale už podle schématu je jasné, že na IGBT je úbytek napětí cca 1V, ale moc se nemění s proudem. Takže pro aplikace do cca 100V dnes vychází podstatně líp mosfet, a pro vyšší napětí a extra výkony IGBT, protože se dnes dělají moduly s jmen, prodem v řádu stovek ampér. Ono je rozdíl, jestli přijdu o jeden volt ze 12V a nebo ze 700V... Na druhou stranu v sitonu mám odzkoušený mosfety i igbt, s tím, že IGBT drobek víc topí než "moderní" mosfet...
P.S. tu "comparsion table" na konci článku z odkazu neberte úplně vážně, není to tak ve všech případech, jsou i rychlý bipoláry, stejně jako pomalý mosfety s velmi malou impedancí, u článku není datum, anmi zdroje, ze kterejch vychází...
tady je to podorbně, přímo od výrobce, a ten asi ví, co a jak vyrábí: https://www.ixys.com/Documents/AppNotes ... asic_I.pdf
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
josse
Příspěvky: 1205
Registrován: úte úno 14, 2017 9:35 pm

Re: Abramsovy výlety

Nový příspěvek od josse »

kodl69 píše:
... Na druhou stranu, na větší výkony už jsou jenom tyristory v lokomotivách...
Bojím se, že ten čas a pokrok letí jako voda, jednotky MW už několik let zpětně, z něčeho takového mám pár (Horní+Dolní+budič) a už v té době existovali větší...
15x GWL Poly 300Wp 72 cells, 1-2x Axpert MKS 48V 4000W, 3x80P14S 18650 (~640Ah/34kWh), https://emoncms.trenet.org/dashboard/view?id=3, https://solarforum.cz/
Uživatelský avatar
abrams
Příspěvky: 2774
Registrován: ned črc 17, 2011 12:19 pm
Lokalita: Brno
Bydliště: Brno

Re: Abramsovy výlety

Nový příspěvek od abrams »

Zdravím ,

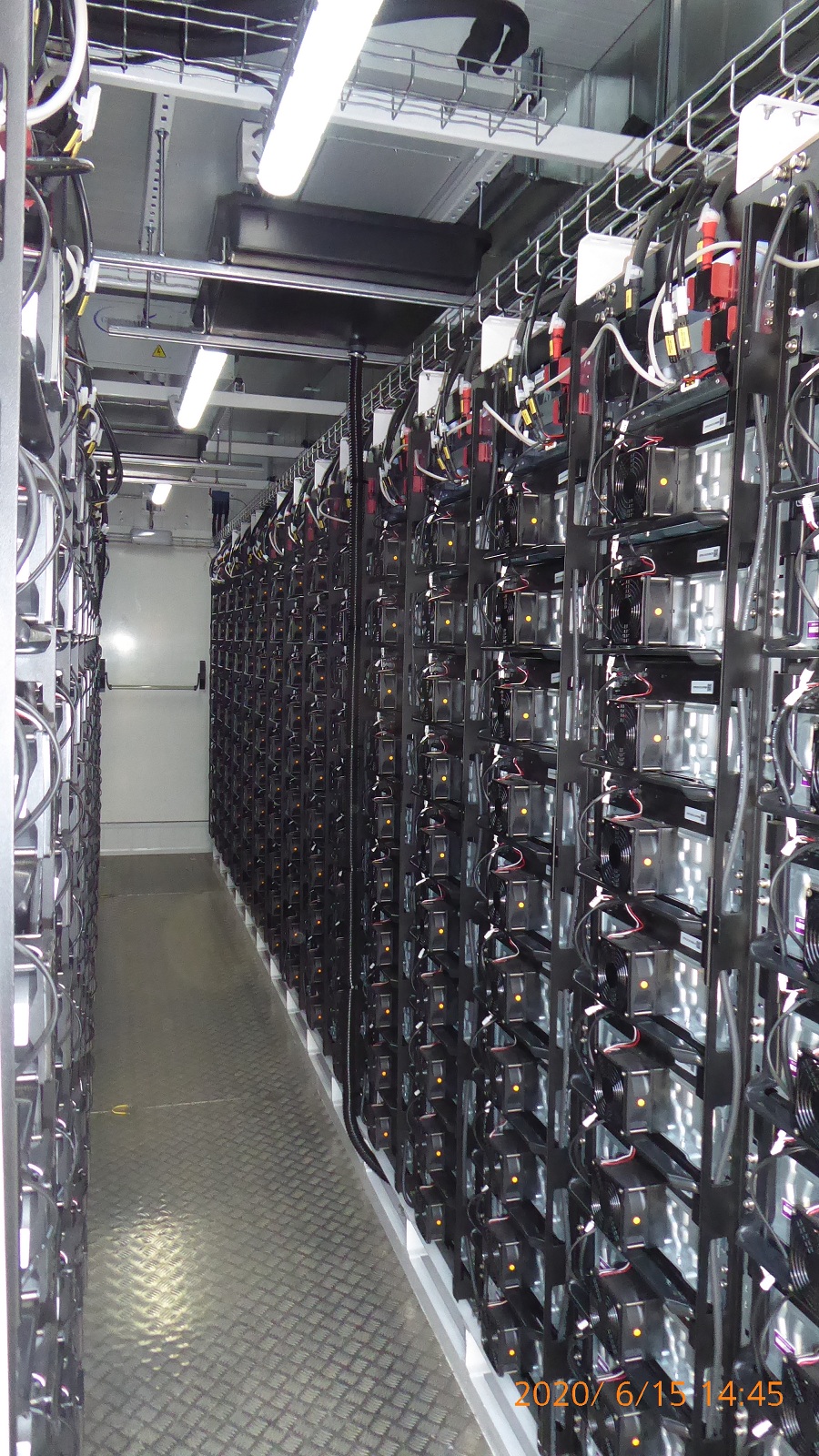

rozuzlení . Na výše uvedených fotkách je obsah jednoho lodního kontejneru , užitečná kapacita garantovaná dodavatelem po dobu deseti let je 1,25MWh . Přičemž instalovaná kapacita je 2MWh . Ona bateriová instalace obsahuje celkem tři lodní kontejnery , dva power storage (2 x 1,25MWh = 2,5MWh) a třetí je rozvodna s trafostanicí . Celkové parametry jsou 2,5MWh kapacita , 4MW výkon i příkon a reakční náběh 200ms .

Oproti minulý rok navštívené baterce e-onu v Mydlovarech , tuto instalaci může provozovatel vesele používati dle vlastní libosti či potřeb ČEPSu :yes: . E-oňáci stále čekají na úpravu legislativy ::facepalm:: .

Při exkurzi 2,5MWh *batt* se mimo jiné pochlubili i obr velkým zážehovým motorem V20 :eek2: o obsahu 865l (osm-set-šedesát-pět litrů :shock: ) spalujícím zemní plyn s 11,5MWh elektrickým generátorem a to x 2 :mrgreen: .

Stále neustále slýchávám nářky že nelze ze dne na den změnit principy fungování ČEZké huhelné energetiky , po prezentaci v Plané nad Lužnicí již vím že to jde . Stačí pouze chtít .
Více info zde : https://www.c-energy.cz/ :yes: .

A zde je reportáž o projektu v ČT : https://www.ceskatelevize.cz/porady/101 ... 035000023/
