9x 500w jaké zapojení

[bunda]

Ahoj,
chci se zeptat jak je nejlepší zapojit 9x 500w panely?


Jmenovité napětí (V): 34
Jmenovitý výkon (Wp): 500
Napětí naprázdno (V): 45,55
Napětí v bodě max. výkonu (V): 38,38
Počet buněk: 132
Proud v bodě max. výkonu (A): 13,03
Zkratový proud (A): 13,9
Účinnost solárního panelu (%): 21,3

Myslel jsem ze zapojení udělám 3S3P a jako regulátor použiju Victron smartsolar 250/100

Existuje nějaký program kam se žádají parametry a on naktrelí schéma zapojení?

délka kabelů k regulátoru bude cca 13m že střechy do sklepy

Děkuji za. Každou radu

[Diablo1st]

Treba to zapojiť tak aké sú možnosti, univerzálne riešenie neexistuje. Tých schém je to po fóre dosť, na to netreba žiadny program.

Týchto 9ks panelov vieš zapojiť len dvomi spôsobmi: 3S3P alebo 9S1P.
Ak by si kúpil Axperta príp. iný menič s HV mppt vedel by si ich zapojiť všetky do série.
Ak 3S3P musíš mať mppt regulátor do 200V, lebo zimné Voc už je nad 150V.

Prečo zrovna Victron 250/100? na tento výkon by stačil bohato aj 250/70. Príp. niečo lacnejšie od iných značiek

[Atman]

Prečo zrovna Victron 250/100? na tento výkon by stačil bohato aj 250/70. Príp. niečo lacnejšie od iných značiek

5 ročná záruka Victronu s ďalším 5 ročným predĺžením za 10% ceny je zaujímavá.
Mám MPPT Victron 150/35 o 200W prepanelovaný, takže beží značne často na 35A a orezáva a teraz ľutujem, že som nekúpil s rezervou výkonu. Hreje teda brutálne, neudržím na ňom vtedy ruku, tak som mu v lete obmedzil prúd na 25A, a idem mu dorábať nútené chladenie s termostatickým ovládaním. ( najlacnejší PC vent. s plechovým usmerňovačom čo bude fúkať zospodu do rebier MPPT)
Takže za mňa doporučujem aspoň o jeden výkonový stupeň MPPT vždy predimenzovať, určite sa to prejaví aj na životnosti. Nehovoriac o budúcom rozširovaní, na tom sa popálilo mnoho z nás.
Druhý Victron 150/100 je v búdke v Easysolare s meničom Multiplus a tam je jednak výrazný komínový efekt a pri záťaži na meniči aj nútený odťah a tak je vždy prakticky úplne studený, v tom je Easysolar ako celok výborný.

[Soban]

Tak já mám 250/60 a pokud jede tak sice hřeje, ale ruku na něm v pohodě udržím, je na 30cm stěně z cihel na chodbě kde je relativně chladno.

Je ale pravda že ho využívám na 24V systém takže výkon max 1720W dle datashetu.... mám na tom připojené 2kWp panelů.

[bunda]

Treba to zapojiť tak aké sú možnosti, univerzálne riešenie neexistuje. Tých schém je to po fóre dosť, na to netreba žiadny program.

Týchto 9ks panelov vieš zapojiť len dvomi spôsobmi: 3S3P alebo 9S1P.
Ak by si kúpil Axperta príp. iný menič s HV mppt vedel by si ich zapojiť všetky do série.
Ak 3S3P musíš mať mppt regulátor do 200V, lebo zimné Voc už je nad 150V.

Prečo zrovna Victron 250/100? na tento výkon by stačil bohato aj 250/70. Príp. niečo lacnejšie od iných značiek

Předpokládám časem další přikoupení panelů. Tak ať mám dostatečnou rezervu

[Atman]

Správne uvažovanie

[LIX]

Len aby sa ti podarilo kúpiť panely s rovnakými parametrami napríklad za rok.
Ja už to robím tak, že ak kúpim 9 panelov, dám regulátor s miernou rezervou a počítam s tým, že ak budem chcieť rozširovať kúpim ďalší regulátor. Vychádza to možno o niečo drahšie, ale zväčšuje to účinnosť a ak máš napr. 3 regulátory a jeden sa pokazí nie je to také strašné a funguješ ďalej v obmedzenom režime.

[Diablo1st]

Bohužiaľ toto musím potvrdiť. Skúšal som zohnať pár kusov panelov Qcells G7 a bez šance. Ak sa aj zopár kúskov niekde objaví sú za nezmysel.

[slavo]

Tiež riešim zapojenie 9 panelov. Mám aktuálne 6p a riešim zapojenie 3s3p. Len povodne panely neviem zohnat, tak uvazujem ci mozem treti string pouzit od ineho vyrobcu s podobnymi parametrami, alebo je potrebne dat medzi stringy nejake diody?

[Soban]

Diody netřeba! (Pokud není jeden string v naprosté tmě což se stát nemůže.)

Při paralelním spojení musí sedět napětí stringů - výrobce panelů na to nemá vliv.

[slavo]

Diody netřeba! (Pokud není jeden string v naprosté tmě což se stát nemůže.)

Při paralelním spojení musí sedět napětí stringů - výrobce panelů na to nemá vliv.

ale ten jeden string moze odist alebo sa poskodit panel v tom stringu...
ako spajate tie stringy? cez nejake svorkovnice?

[cipis]

Však to musíš před spojením odjistit, každý string samostatně oba póly, až pak spojuješ dohromady.

[Soban]

2 stringy můžeš spojit napevno protože jeden string nedodá dostatečný proud aby zničil druhý stejný!

Při spojování více stringů tam musíš mít pojistky, dokonce max hodnota bývá uvedená na panelu.

[slavo]

Však to musíš před spojením odjistit, každý string samostatně oba póly, až pak spojuješ dohromady.

samozrejme, ze string vznikne prepojenim troch panelov, z coho idu dva kable plus a minus a tie do poistky a potom do spolocnej svorkovnice, alebo ako to vy robite? poistku pred spojenim davate na plus aj minus? alebo len na plus?

[cipis]

Samozřejmě každý string samostatně přes dvojitou pojistku - jistí se dle normy oba póly. Funguje to totiž i jako odpojení.

[slavo]

Samozřejmě každý string samostatně přes dvojitou pojistku - jistí se dle normy oba póly. Funguje to totiž i jako odpojení.

cez co to spajate z 3 do jedneho drota, nejaka specialna svorkovnica? tie Ycka hlavne na 3 vstupy su dost nebezpecne pre tak vysoky prud...

[cipis]

Těma určitě ne, to je tak nouzovka. Co tu jsou fotky, tak se používají distribuční bloky. A pokud se to dá, tak normálně dvojité dutinky a pospojovat. 6 mm2 klidně může mít 30 A, a v těch krátkých délkách mezi prvky v rozváděči to není taková hrůza. Některé prvky mají dost velké domečky, tak se do toho vleze více vodičů, v pdfku bývá napsané, co se tam může strčit, i třeba ve větším počtu.

[pibi]

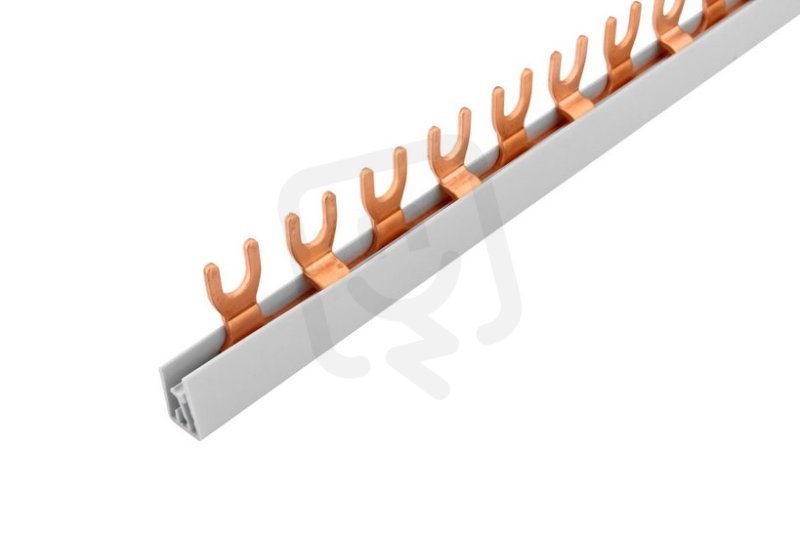

Případně použít dvoupólovou propojovací lištu přímo na pojistkové odpojovače.

[slavo]

Těma určitě ne, to je tak nouzovka. Co tu jsou fotky, tak se používají distribuční bloky. A pokud se to dá, tak normálně dvojité dutinky a pospojovat. 6 mm2 klidně může mít 30 A, a v těch krátkých délkách mezi prvky v rozváděči to není taková hrůza. Některé prvky mají dost velké domečky, tak se do toho vleze více vodičů, v pdfku bývá napsané, co se tam může strčit, i třeba ve větším počtu.

distribucne boxy viete ake odporucit?

[PetrV2]
