HD webkamery

[lwq]

Zdravim vsechny pritomne,

aktualne shanim namety na umisteni hardware pro HD webkameru co mam u sebe k dispozici, pripadne i dalsi - casem se budou hodit ...

Tedy pokud byste meli napad, zajem, tak na http://goo.gl/4DE6s se muzete vyjadrit ...

Pokud byste mel nekdo zajem o to si postavit HD webkameru pro sebe a tak podobne, staci se ozvat - idealne ZDE (aby to ostatnim bylo ku prospechu) a muzeme to probrat.

HD webkou si clovek muze krasne sledovat pocasi a stav FVE i bez toho aby vytahnul nos z perin (napriklad) a nestoji to hromadu korun ci elektriny ...

[lwq]

A jeste par odkazu a prikladu ...

http://kamery.lwq.cz

http://www.kameryunas.cz

[sipj]

Docela by me zajimal navod na stavbu. Predpoklafam nejaky alix s linux distribuci?

[lwq]

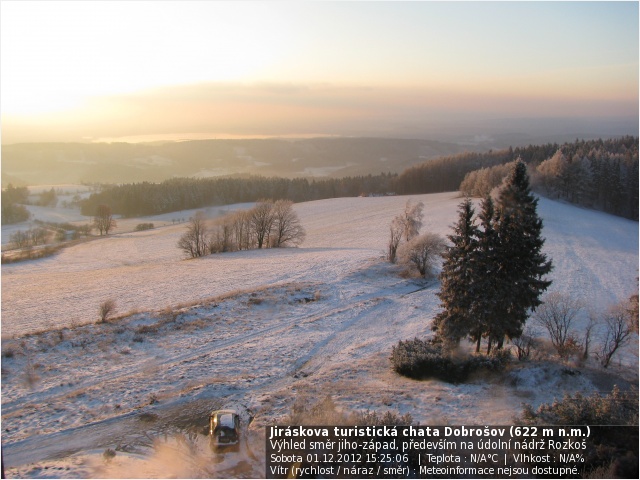

sipj: no taky moznost - Alix a Voyage linux, ale ten je v soucasne dobe prilis drahy a vykony. Takze do vsech novejch kamer davam RaspberryPi, spotreba je velmi nizka a nejvice zere vytapeni kamer (toto vytapeni zrovna na Dobrosove chybi) ,,,

Kdyz to vezmu velmi rychle, tak RaspberryPi, vhodny fotak, krabice, vytapeni, napajeni a pripadne 1wire teplomery a je to

[sipj]

A nejak pomaleji popsat co a jak nainstalovat?
Existuje nejaky navod, seznam vyzkousenych fotaku?

[lwq]

sipj: nemam zadny napsany navod ... ale muzeme to probrat tu, at se to hodi ostatnim.

Co se fotaku tyce, tak je nanejvyse vhodne pouzivat jen a pouze Canony ... Staci staricky A85 napriklad, co lze poridit za par set.

[lwq]

Stavba HD webkamery v kostce:

- snimaci prvek/prvky - tedy fotak ci fotaky pripojene pres USB. Fotaky nejlepe Canon jenz podporuji "remote-control". Hromada, zvlaste novejsich Canonu nema podporu pro remote-control v zakladu, ale pomoci CHDK (alternativni FW) lze pridat spoustu funkci a i remote-control. Ze starsich, ale vyzkousenych, jmenujme model A85, SX100, A510.

- napajeni fotaku - Canon ma bohuzel nejakou uchylku na to, ze neustale meni napajeci konektory fotaku, takze je treba bud koupit originalni zdroj (drahe a neefektivni) a nebo DCDC menic a sehnat vhodny konektor (sehnat konektor je asi nejtezsi na cele kamere)

- ridici elektronika - zde je treba aby na HW slo naplachnout *nix ci OpenWRT (bacha na dostatek flash pameti), pripadne jiny co umi zprovoznit gphoto2 a jeho zavislosti. Tedy lze pouzit i elektroniku nekterych levnych routeru (nedoporucuji,slozite) ci napriklad RouterBoardy (mam RB411U; musim poresit miniPCI-USB2.0 redukce, aby se rozsiril pocet pouzitelnych RB i z rad tech levnych), Alixe, WRAPy a nebo moderni a cool RaspberryPi

- vytapeni / vetrani - toto je treba resit bud samostatnym termostatem a nebo k elektronice pridat teplotni cidlo a ridit to takto. Vetrani = idealne drazsi vetrak do PC, typu Noctua a pod. Topeni = ctyri 5W topne odpory (dratove, bile kvadriky) na skle co je pred objektivem a dalsi dva topne odpory v dale v krabici fotaku, pro odstranovani extremni vlhkosti a podobneho z krabice (elektronika vetsinou topi malo).

- ovladani periferii - toto v pripade pouziti RaspberryPI (a i podobnych) lze resit pomoci GPIO a externich rele co budou spinat vytapeni a vetrani. Dale provadet restart napajeni fotaku (ano i fotak se nekdy sekne) a provadet pripadne restart celku (pro pripad, ze neco v SW zvorame napriklad). Tedy deska se ctyrmi rele staci, kvuli prostoru ale bude asi treba pouzit dve dvourele.

- napajeci elektroniky - DCDC menic a toto primo pripojene na rozvod z FVE (centralniho zdroje).

- fyzicke provedeni - v prvni rade : pruzor pro objektiv musi byt zasklen kvalitnim sklem, ktere nebude obraz zkreslovat, tedy nestaci libovolne sklo. Dale - vlastni provedeni je na vkusu a moznostech, podminkach umisteni. Pro jednoduchost lze pro variantu fotak + RaspberryPi lze pouzit upraveny box po vykuchanem PC zdroji. Z vnitrni strany zasilikonujeme plexi na vsechny steny, krome te pruzorove. Na vhodne misto pridelame drzak celku, pomoci ktereho kameru ve finale budeme pridalavat k stene/stozaru a tak. Z venku box oblozime vhodnym materialem, treba plechem (nejdrive plech nutno osetrit naterem apod.) a sesroubujeme dohromady. Na vhodnem miste (podle "vody") udelame 3mm dirku pro odtok kondenzatu. Na vrchni stranu boxu udelame slunecni stitek (a taky aby povetrnost nesla primo na pruzor) ktery funguje soucasne jako druha strecha proti kroupam a podobnym extremum. Vsechny pruchodky pro kabely a vystup vetrani delame zasadne dole, abychom v horni casti plast vubec neporusili, byl maximalne celistvej. Elektroniku a RaspberryPi pridelavame zasadne na boky krabice, ne na dno ci vrchni kryt.

- pripojeni kamery k napajeni a siti - vsechny kamery musi byt bud ve venkovnim provedeni ci v UV odolne chranicce. Vzhledem k nizke spotrebe, ktera pri pouziti Raspberry a vyse uvedeneho topeni, dosahne ve spicce 40W, lze pouzit PowerOverEthernet (pasivni) a po nevyuzivanych dratech SFTP kabelu poslat 24V(ci cokoliv primo z FVE (ale z bacha na spocitani topeni) do 40V (limit DCDC menice). Toto napeti nahore pomoci DCDC menice premenit na 5V pro napajeni fotaku a RaspberryPi. Pomoci druheho menice zivit topeni/vetrani (potom lze na vstup dat primo napeti z FVE, ale bacha na proud co tece pres menic, aby se neupekl).

Kapku vice sem se rozepsal ... A verim, ze to jako prvni dil staci. SW pro Raspberry sem jeste vubec zde neresil a i delasi detaily. Pokud by byl zajem, tak muzeme tu spolecne s interakci ostatnich udelat takovy serial, krok za krokem k vlastni HD webce.

[lwq]

Tedy hadam, ze zajem neni... Ok... Nechan si to rozepsane na svuj blog...

[lwq]

Pokud byste nekdo chtel si postavit HD webkameru, tak posilam odkaz na zakladni kamen systemu - vhodny fotak ...

http://aukro.cz/fotoaparat-canon-powers ... 58000.html

Pokud byste ho nekdo na Aukru zakoupil, tak rad pomohu postavit/zprovoznit.

Hezky den vsem ...

[simonik]

Ahoj. Je někde pokračování HD kamery s Raspberry ?

[mypower.cz]

Mam takovy namet na umisteni webkamery .. Nad me panely na to co vidi, s nejakym objektivem typu rybi oko. Cpal bych to do databaze s moznosti to zpetne zobrazit Log trebas kazde dve minuty Nejaka automatika clony by se urcite hodila, protoze to budou takove svetelne extremy, az to hezke nebude.

Poradi nejaky odbornik na tuhle techniku ohledne neceho cenove nejak rozume akceptovatelneho, co by se pro tyto ucely hodilo a melo nejlepe nejaky zdokumentovany datovy, nebo nejaky rozumny, na linuxu zpracovatelny vystup?

[xmasin]

Pro tyhle účely by asi stačila nějaká IP kamera od firmy Vivotek, většinou umí v definovaných intervalech nahrávat obrázek na úložiště (FTP, Samba). Sám používám typ IP8131 případně IP8131W, která má i WiFi. Rozlišení kamery je 1280*800 pixelů. Úhel záběru cca 75°.

[lwq]

admin: tohle ta kamera v pohode umi a s daleko lepsim obrazem nez jakakoliv IP kamera. Uz z principu.

Rad bych zde toto tema ozivil, FVE tematikou - aneb jak napajet kameru s pripadne wifi pojitko ciste pres FVE.
Vlastni kamera je docela velkej tubus, kterej by mohl navrchu obsahovat prichyceni FVE flexi-panel. Tento dava az 4,5W, coz staci na uziveni elektroniky kamery a i wifi spoje.
Pripadne je moznosti i na tubus dat tyto clanky, ktery maji wattaz. Vejde se jich celkem sest, tedy 3V a 2,5A.
Baterie bude LIFEPO4, kdy 8Ah by melo byt dost, aby to prezilo noc a i nejake to spatne pocasi.
Otazkou je rizeni nabijeni. Hledam na ebay ruzny moznosti, ale zatim jsem nedal do hromady nic urciteho. Vypada to na FV panel -> step-up menic na 5V a z tech 5V bude napajeny charge controller; k tomu baterka a k ni paralelne druhy step-up na 5V pro elektroniku a druhy step-up na 7,5V pro fotak. Predpokladam, ze kdyz tam nebude ochrana proti uplnemu vybiti, tak to baterku zabije. Protoze ty DCDC menice z toho vytahnou i 1.9V treba. Az vymyslim neco konkretniho, dam vedet.

Verim, ze tento prispevek se nekomu muze hodit ...

EDIT-20150921-1415: Nasel jsem vhodny DCDC step-up menic (DS), jenz funguje uz od 0.9V a vystup je 5V/4A - coz se hodi.
Co se tyce nabijeni, tak toto by melo zvladnout vse aspon podle datasheetu. Akorat si nejsem jisty proudem, aby to stihalo proud z panelu, nabijet baterky ...
Tedy zbyva jen poladit vybijeni a ochranu baterky proti uplnemu vybiti ...

[Frenky]

Mam takovy namet na umisteni webkamery .. Nad me panely na to co vidi, s nejakym objektivem typu rybi oko. Cpal bych to do databaze s moznosti to zpetne zobrazit Log trebas kazde dve minuty Nejaka automatika clony by se urcite hodila, protoze to budou takove svetelne extremy, az to hezke nebude.

Poradi nejaky odbornik na tuhle techniku ohledne neceho cenove nejak rozume akceptovatelneho, co by se pro tyto ucely hodilo a melo nejlepe nejaky zdokumentovany datovy, nebo nejaky rozumny, na linuxu zpracovatelny vystup?

CHMU na některých lokalitách používá postarší digitální fotoaparáty s přenosem dat po rs232, nebo usb. Možná by bylo dobré oslovit Rongiče, ten určitě poradí jak na to nejlépe. Jinak super nápad.

[lwq]

Frenky: prenos po RS232 je temer nesmysl. Pouziva se USB. Rongice znam a pouzivame zhruba stejnou techniku Takze, pokud chce Filip neco realizovat, staci se ozvat

[luky]

Mám dobré zkušenosti s kamerou Hikvision. Koupil jsem ji po diskusi na fóru ispforum. 3MPix stačí na leccos, ne? Už skoro rok visí na podbití střechy hájovny uprostřed lesa. Posílá to emaily při pohybu a každou hodinu nahrává fotky na ftp.

[lwq]

luky: tahle kamera ale neni pouzitelna jako HD webky od me ci obecne foto-webky ... To je uplnej sport ...

[TyTycko]

Na chatě používám starší mobil,myslím ze HTC HD2, je na tom wifina -nahrál jsem si tam openvpn,běží tam appka na ukladani na SD kartu,ještě jsme tam nenahral vzdálené ovládání mobilu,na to se teprv chystám -to prej taky de.Fotí to do rozliseni foťáku,nahrává to jen do 720p ale na moje požadavky to stačí. Telefon z aukra za 800 - mel prasklý ale funkční displej.

[luky]

luky: tahle kamera ale neni pouzitelna jako HD webky od me ci obecne foto-webky ... To je uplnej sport ...

Pár příspěvků zpět jsi dával odkaz na prastarý CANON PowerShot A 510 s rozlišením 3,2MPix. Takže kamera s 3,15MPix ti nepřijde použitelná? Ehm, prosím o vysvětlení. HD je 1080 řádků a tohle má 1536 řádků.
Mluvím o této: http://www.hikvision.com/europe/Product ... sp?id=7872
Hlavně je to hotový výrobek, co umí spoustu věcí. Má docela obstojné přisvícení a navíc je v kovovém provedení s IP66.

Vím, že se běžně používají zrcadlovky, což je někde jinde. Ale popravdě - kolik lidí má na monitoru víc než 1080 řádků?

[lwq]

luky: mam se opakovat ? ... To neni treba, tak to reknu jinak. Prijde ti, ze mobil co ma fotak s 8mpix udela stejne fotky jako Canon SX110 napriklad ? Neni to vubec jen a pouze o cipu, ale i o dalsi elektronice kolem a hlavne opticke casti, tedy objektivu atd ... Za dva, tri litry lze koupit hotovou cinskou kamerku a umeji toho cim dal vice, ale nejsou vhodne na stejne veci jako HD foto webky, jenz tu resim. Tedy na udelani jednoho velice kvalitniho snimku za minutu ci pet minut s tim, ze na jeho vytvoreni maji cas jak je treba, takze v noci klidne desitky sekund. Ktera IP kamerka to umi ? Nejde tu o ziskani fullHD ziveho video vystupu, neni to pro dohled brany u domu atp. - je to na archivovani snimku zajimaveho vyhledu, ktery by jinak bylo velmi tezke ziskat. Napriklad. Jde tedy o podobna zarizeni, ale nejde o to same, porovnatelne dilcimi parametry elektroniky. A pro uplnost - IP66 kryt neni az takovy problem vyrobit a do elektroniky lze nahrat openwrt ci v kapku drazsi verzi Debian, tedy plny linux a ne orezanou, zavrenou cinskou binarku, casto obsahujici nechteny SW ci chyby, jenz tezko nekdy nekdo opravi ...
