Upevnění panelu na střechu - Bobrovka
Souhrn tématu
Pro upevnění panelu na střechu pokrytou taškami Bobrovka se používají háky připevněné na profil 40x40 mm, na který se kladou panely vodorovně. Omega díly slouží jako středové držáky mezi panely, zatímco Z díly se aplikují na krajích profilu, často bez nutnosti gumové podložky. Správné použití těchto komponentů zajišťuje stabilitu a pevnost uchycení i bez speciálních koncovek nebo dalších panelů.
- Skrat
- Příspěvky: 633
- Registrován: sob zář 24, 2016 10:39 pm
- Reputace:28
- Lokalita: Veselí nad lužnicí
- Systémové napětí: 48V
- Výkon panelů [Wp]: 7380
- Kapacita baterie [kWh]: 900Ah
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Veselí nad Lužnicí
- Lokalita:Veselí nad lužnicíSystémové napětí:48VVýkon panelů [Wp]:7380 Kapacita baterie [kWh]:900Ah
Upevnění panelu na střechu - Bobrovka
mám dotaz,nemá někdo schéma jak upevnit panel na střechu s Taškama Bobrovka? Háky mám,vyskoušel sem je namontovat-OK.Na ně chytnu profil 40x40 asi 3m dlouhý.Na to položím vodorovně panely a nevím jak použiju Omega díl a Z díl.Stačil by nákres.Boužel nikdy sem to neměl v ruce a tak nevím
24V systém. V=1760Wp,Z= 3520Wp.J= 720Wp.Baterky Lion 600Ah celkem.Regulátor 2x6415AN+Must 80A/3000W+1x4415N na jižní stranu.Měnič victron 1200W+350W. Axpert VP 24/3000W na přebytky.Vše stále ve výstavbě.Začínám stavět 48V systém pro RD.Zatím 7,38kWp jih,Lion 900Ah.Epever 48/2000W na přebytky ,Victron 500W,Epever 5kW
- KubisKV
- Příspěvky: 515
- Registrován: pon zář 04, 2017 1:06 pm
- Reputace:64
- Bydliště: Chebsko
Re: Upevnění panelu na střechu - Bobrovka
Zdar,
omega je držák panelů středový, tzn. dva panely vedle sebe a mezi nima je vložen tento držák. Z držák je zase krajový, takže půlka omegy
omega je držák panelů středový, tzn. dva panely vedle sebe a mezi nima je vložen tento držák. Z držák je zase krajový, takže půlka omegy
Naposledy upravil(a) KubisKV dne pon led 14, 2019 3:59 pm, celkem upraveno 1 x.
- Skrat
- Příspěvky: 633
- Registrován: sob zář 24, 2016 10:39 pm
- Reputace:28
- Lokalita: Veselí nad lužnicí
- Systémové napětí: 48V
- Výkon panelů [Wp]: 7380
- Kapacita baterie [kWh]: 900Ah
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Veselí nad Lužnicí
- Lokalita:Veselí nad lužnicíSystémové napětí:48VVýkon panelů [Wp]:7380 Kapacita baterie [kWh]:900Ah
Re: Upevnění panelu na střechu - Bobrovka
Aha tak dík ,nemohl sem to pochopit z tech. výkresu na ehliník.Taky mám doma Něco jako U a na koncích je zub.To sem si myslel že je na uchycení panelu vedle sebe.
24V systém. V=1760Wp,Z= 3520Wp.J= 720Wp.Baterky Lion 600Ah celkem.Regulátor 2x6415AN+Must 80A/3000W+1x4415N na jižní stranu.Měnič victron 1200W+350W. Axpert VP 24/3000W na přebytky.Vše stále ve výstavbě.Začínám stavět 48V systém pro RD.Zatím 7,38kWp jih,Lion 900Ah.Epever 48/2000W na přebytky ,Victron 500W,Epever 5kW
- KubisKV
- Příspěvky: 515
- Registrován: pon zář 04, 2017 1:06 pm
- Reputace:64
- Bydliště: Chebsko
Re: Upevnění panelu na střechu - Bobrovka

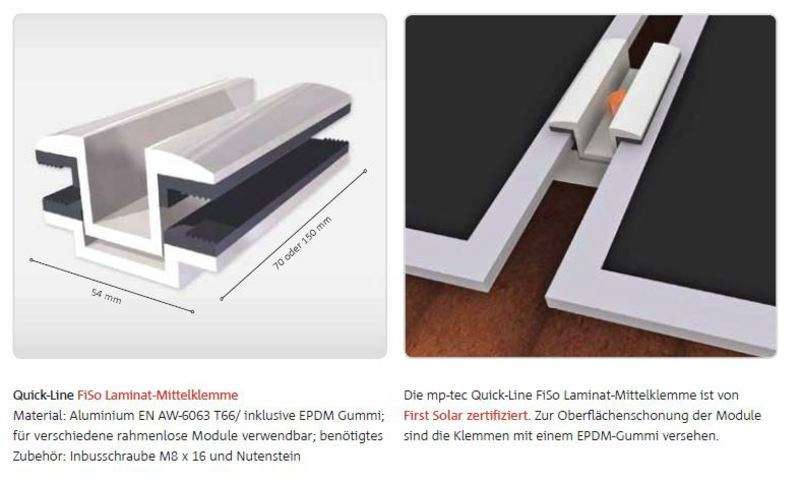

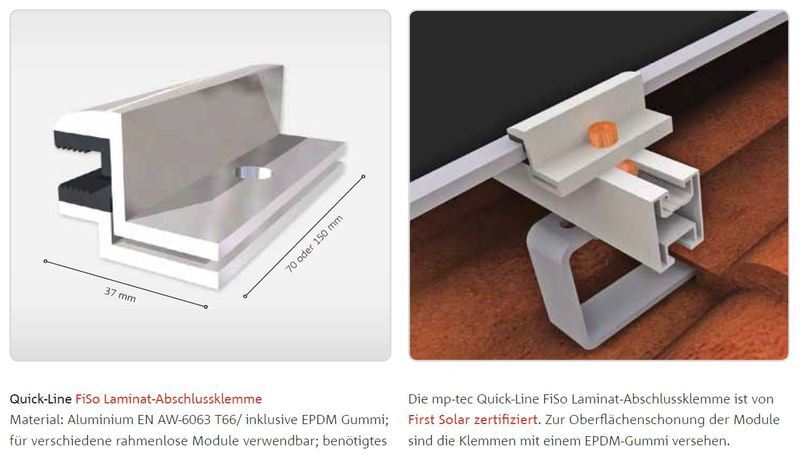

posílám narychlo obrázky, který mi padly první pod myš. jsou na jiné panely, ale uvidíš, pochopíš
- Přílohy
- dumi
- Příspěvky: 2035
- Registrován: stř zář 05, 2018 8:38 pm
- Reputace:157
Re: Upevnění panelu na střechu - Bobrovka
Ono Ztko z ehlinilu ma jeste bocnici takze.jde dat jen nakraj profilu. To trosku mate...
Dumiho ostruvek: 4,7kWp, 13,3kWh, 2400W inverter
- Skrat
- Příspěvky: 633
- Registrován: sob zář 24, 2016 10:39 pm
- Reputace:28
- Lokalita: Veselí nad lužnicí
- Systémové napětí: 48V
- Výkon panelů [Wp]: 7380
- Kapacita baterie [kWh]: 900Ah
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Veselí nad Lužnicí
- Lokalita:Veselí nad lužnicíSystémové napětí:48VVýkon panelů [Wp]:7380 Kapacita baterie [kWh]:900Ah
Re: Upevnění panelu na střechu - Bobrovka
Aha takže nemusím obědnávat Omegu a vlastně jí mám doma.Je to stejný jako 1 obrázek.Z profil pak uříznu aby tam nebyla ta bočnice.Nevadí že nemám tu styčnou gumu pod omega dílem a Z dílem? Děkuji za vysvětlení,ale musím se přiučit než neco zku...t.Standa
24V systém. V=1760Wp,Z= 3520Wp.J= 720Wp.Baterky Lion 600Ah celkem.Regulátor 2x6415AN+Must 80A/3000W+1x4415N na jižní stranu.Měnič victron 1200W+350W. Axpert VP 24/3000W na přebytky.Vše stále ve výstavbě.Začínám stavět 48V systém pro RD.Zatím 7,38kWp jih,Lion 900Ah.Epever 48/2000W na přebytky ,Victron 500W,Epever 5kW
- rva
- Příspěvky: 5179
- Registrován: úte dub 23, 2013 10:21 am
- Reputace:1036
- Lokalita: Kousek od Lysé nad Labem
- Systémové napětí: 48V
- Výkon panelů [Wp]: 46000
- Kapacita baterie [kWh]: 76
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Kousek od Lysé nad Labem
- Lokalita:Kousek od Lysé nad LabemSystémové napětí:48VVýkon panelů [Wp]:46000 Kapacita baterie [kWh]:76
Re: Upevnění panelu na střechu - Bobrovka
Nevím, jestli Z uděláš z Omegy aby se to neviklalo. Já používám Omegy i na kraj a místo chybějícího dalšího panelu mám v drážce matici a v ní našroubován další imbus, o jehož hlavu se druhá strana Omegy opírá.
_______________________________________________________________________
FV: 43 kWp,
Baterie: LiFePO4 76 kWh,
Kombinované měniče/regulátory: 3x Isolar SM II (5 kW, 100 A, 450 V) + Isolar SMG II (6.2 kW, 120 A, 500 V)
Mppt regulátory: EPSolar ET6415N (60 A/150 V) + EASun ICharger 48100 (100 A / 150 V)
FV: 43 kWp,
Baterie: LiFePO4 76 kWh,
Kombinované měniče/regulátory: 3x Isolar SM II (5 kW, 100 A, 450 V) + Isolar SMG II (6.2 kW, 120 A, 500 V)
Mppt regulátory: EPSolar ET6415N (60 A/150 V) + EASun ICharger 48100 (100 A / 150 V)
Kdo je online
Uživatelé procházející toto fórum: Claudebot [Bot]
