Topná spirála DC 55V / 2000W (3x666W)

[JirkaE]

Ahoj - nabízím spirály DC 55V / 2000W ( 3x DC 55V / 666W ) Třeba se bude někomu hodit

Vyzkoušel jsem privátně čínského výrobce - měl ale požadavek minimum na objednávku 10kusů - i tak jsem to vzal.

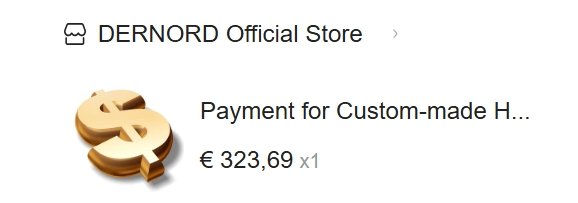

Cena celkem byla včetně dopravy 323,69Eur - na jednu spirálu tak 32,37 Euro.

Snímek obrazovky_22-7-2025_142955_mail.google.com.jpeg (13.16 KiB) Zobrazeno 682 x

Mě stačí 3kusy, 7 kusů je tak volné do prodeje za nákupní cenu.

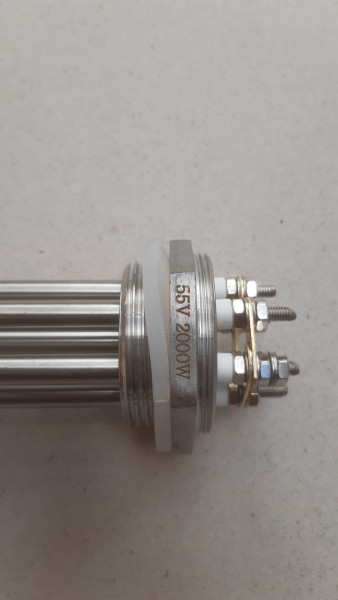

Má 3 samostatné spirály a jímku pro termostat na moje přání - je to zakázková výroba z Číny.

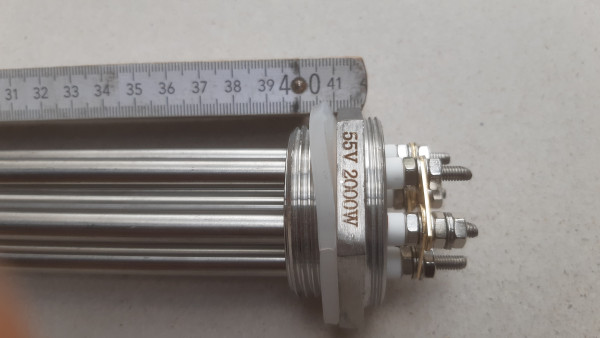

Závit 1 1/2" (6/4")

Cena za spirálu plus poštovné.
Kdyby měl někdo zájem stačí SZ.

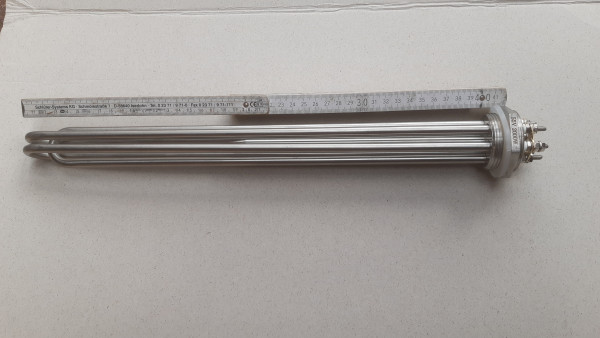

Foto přidám hned venku

[PetaJoule]

To je celkem zajímavý produkt. Materiál? Nerez? 304/316?

Mám 316 nádrž, ale hrdlo pro topné těleso M48x2... leda tak že bych to šoupnul do hrdla pro anodovou ochranu které nevyužívám.

[JirkaE]

Ano, objednaný byl nerez.

Nemá to žádné krytky nic, jen tak jak je na fotce, samotná spirála.

Mám v plánu něco na 3D pověřit známého, nějaký závit je i s druhé strany - a já pak budu bastlovat

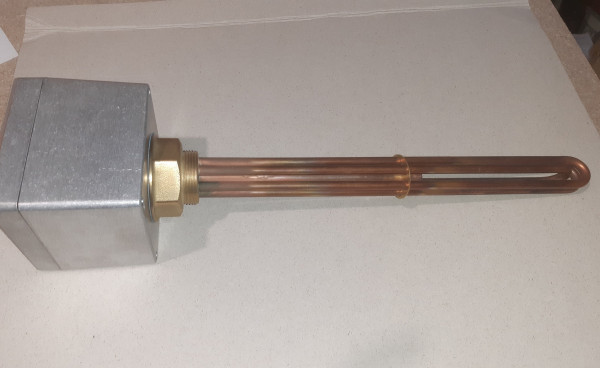

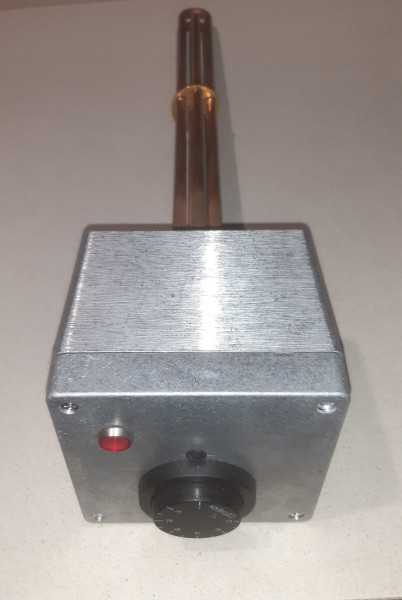

To samé v mědi a s termostatem od české firmy, teda s krásným a prostorným boxem - fakt je to luxusní kousek - ALE ! stálo více než 10 těchto spirál...

Foto doplním dole...

Na prodej mám i spirály z Nadety, suché keramické DC 48V 1200W 2 x 600W půjdu 300Kč pod nákupní cenu.

Důvod prodeje je ten, že potřebuji být ze svých důvodů (nechci dělat reklamu ) pod 12A a spirály z Nadety jdou až přes 12A - až 13A podle napětí baterky...


Tohle má výkon nižší ( podle napětí baterky) když poklesne po zapnutí spirály a proud je kolem 11A na 1 spirálu (loni i letos jsem vše nejdřív testoval)

Pokud kluci čínský splnili zadání a odpor bude podobný mělo by to být stejné - vyzkouším to.

ALE - u mokrých spirál není tak snadné trefit odpor přesně - je to +/- vyzkouším připojit do reálu a zveřejním (hodím ji do kýble )

[ElektroEzs]

Cim to budes spinat a jak resis havarijni termostat? Chtel jsem taky DC spiraly ale nakonec jsem zustal zatim u AC protoze pres leto jedu na termiku.

[Radar]

Já bych to pro svůj účel (Dražice 200L, Jirko víš) potřeboval celé naopak...

Do horní jímky 6/4" v bojleru dát záložní klasickou AC mokrou spirálu bez složitého řízení (logika: potřebuju teplou vodu rychle = zapínám plný výkon)
Do dolní velké příruby tři suché keramické DC 55V tělesa pro akumulační průběžné vytěžování ...
(viz. u mě ve vlákně řešený DC PWM regulovaný ohřev řízený IO Extender 150 od Victron)

Výkon spirály vzrůstá se čtvercem napětí a 48V spirály nejsou pro cca 54-55V systém košér, takže je to začarovaný kruh.
Se systémovým napětím níž (PYLONTECH 15S) bych se toho už nebál...

[JirkaE]

Cim to budes spinat a jak resis havarijni termostat? Chtel jsem taky DC spiraly ale nakonec jsem zustal zatim u AC protoze pres leto jedu na termiku.

Pokud jedeš přes léto termické kolektory - není asi co řešit - výkon versus plocha je asi bez debat lepší - zde šlo o přebytky z FV - po nabití baterky.

Popsal jsem ve svém i jiných vláknech a otestoval 3 způsoby zapínaní a vypínání. SSR Relé, Victron Batteryprotect 48/100 a upravený Logitex, vše s dostatečným počtem sepnutí.

Použil jsem klasický provozní a havarijní termostat příruby TPK a přidal jeden navíc - wifi nebo klasický analogový = dostatečná ochrana

Já bych to pro svůj účel (Dražice 200L, Jirko víš) potřeboval celé naopak...

Do horní jímky 6/4" v bojleru dát záložní klasickou AC mokrou spirálu bez složitého řízení (logika: potřebuju teplou vodu rychle = zapínám plný výkon)
Do dolní velké příruby tři suché keramické DC 55V tělesa pro akumulační průběžné vytěžování ...
(viz. u mě ve vlákně řešený DC PWM regulovaný ohřev řízený IO Extender 150 od Victron)

Výkon spirály vzrůstá se čtvercem napětí a 48V spirály nejsou pro cca 54-55V systém košér, takže je to začarovaný kruh.
Se systémovým napětím níž (PYLONTECH 15S) bych se toho už nebál...

Do té spirály jde doopravdy MAX 52-53V a ani u spirály 48V není problém - naběhalo mě to velmi mnoho hodin, konzultoval jsem teplotu a výkon keramické spirály s výrobcem, vše měřil a vše O.K zůstává to v mezích parametrů jednotlivých komponent
U mě byl problém pouze s tím proudem z jiných důvodů - ,,BOX" je certifikovaný do 12A a já musel zůstat pod (i když zvládne o něco víc)

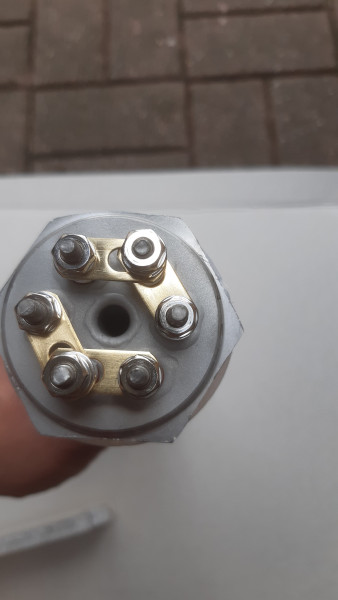

Mám pro své účely totéž - zakázkovou keramickou 55V 2000W ( 3 x 660W) jenže to nepůjde certifikovat protože podvozek keramiky má pouze 4 šrouby a díry a topný drát se musí křížit.
Vybrousil jsem to a povedlo se to - pro pokus zapojit - ale na certifikaci to nebude - oficiálně zůstane pouze se 4 šrouby (bez křížění) 55V 1320W (2 x 660W) a ta třetí tam nebude.
Výsledná TPK příruba tak může mít maximum 3 x 1320W tj cca 4000W jenže ani to není pravda - při napětí 52-53V..

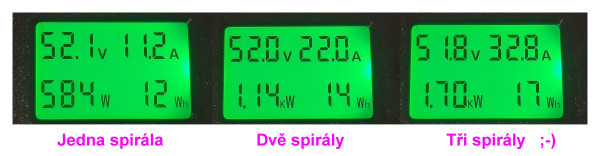

Výsledek při testu loni byl 1700W na tři spirály (cca 570W na spirálu), když napětí spadlo až na 52,7V : download/file.php?id=41801&mode=view

[Kostěj]

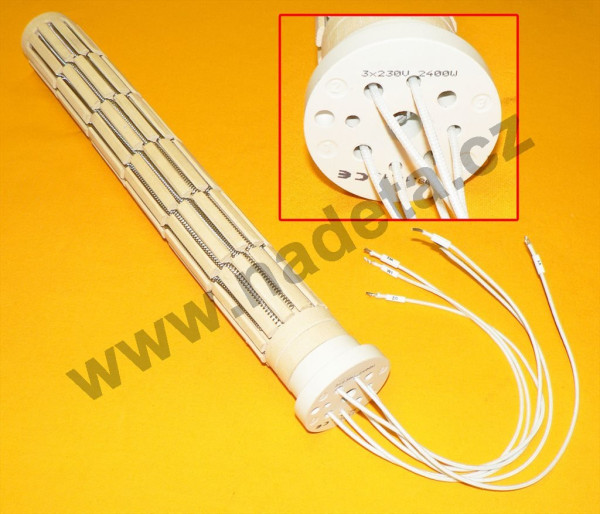

Tahle spirála je oficiální výrobek, nemá svorky, jen 6 vývodů.

[JirkaE]

Tahle spirála je oficiální výrobek, nemá svorky, jen 6 vývodů.

Pravděpodobně máme jiného výrobce, který dělá jen verzi se šroubky... Nevím.

Samozřejmě to je i o ceně. Pokud má někdo na skladu XX kusů, je rozdíl jestli začíná cena 10 nebo 15 nebo 20 stovek.

[MikroCZ]

Tahle spirála je oficiální výrobek, nemá svorky, jen 6 vývodů.

Tohle je nějaká novinka z nadety? Sem si nikdy nevšiml že by to měly i jako možnost, při objednání tělesa.
dobré vědět.

[Radar]

Tahle spirála je oficiální výrobek, nemá svorky, jen 6 vývodů.

byl by odkaz ...? Nějak se nedaří najít
díky

[Kostěj]

Odkaz nemám. Když jsem před dvěma lety vymýšlel vytěžování na 60V, hledal jsem, zda se topnice nedají koupit. A na nadeta.cz jsem narazil na tento obrázek, tak jsem si ho uložil jako inspiraci.

[Radar]

Nadeta má 2*660W keramiku na 48V za cca 1500. Víc toho v nabídce není, jen na zakazku, což je v Eltop Backeru skoro dvojnásobek, leda by nás bylo víc

[JirkaE]

Nadeta má 2*660W keramiku na 48V za cca 1500. Víc toho v nabídce není, jen na zakazku, což je v Eltop Backeru skoro dvojnásobek, leda by nás bylo víc

Není to 2 x 660W 48V ale 2 x 600W 48V - a tu já nabízím 1250Kč včetně poštovného novou nepoužitou (mám jich tam víc)

Důvod prodeje - viz pár příspěvků zpět

https://www.nadeta.cz/Nahradni-dily/Dil ... d127215196

[JirkaE]

Zde slíbený test. Bohužel jsem pod 50% a napětí mám dole = tím je výkon spirály o něco nižší, ale měření velmi přesné

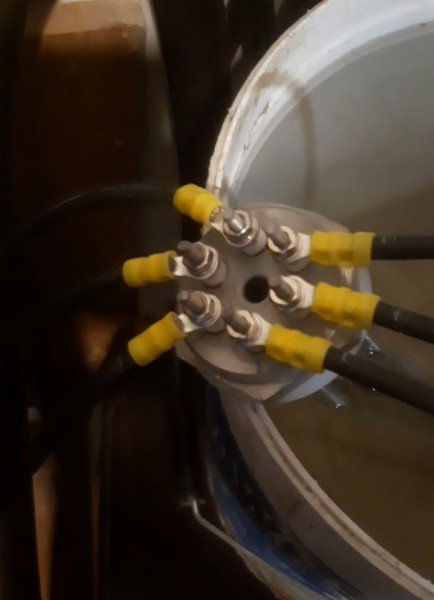

Test je v kýblu ale mám krásný univerzální přípravek, na testování spiral

Můj cíl je splněný - být pod 12A na spirálu.

[JirkaE]

Aktualizace...

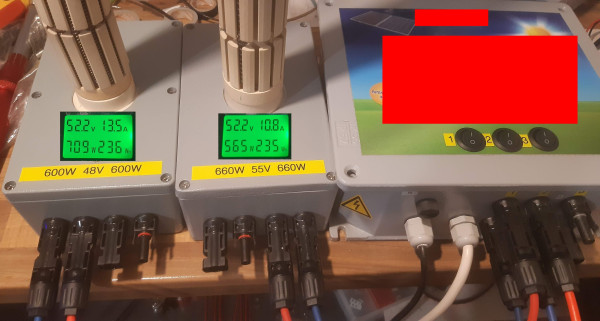

Porovnání výkonu spirál 48V / 600W z Nadety a zakázkové 55V / 660W na stejném napětí baterky 53,2V ( než poklesne při zapnutí spirál )

K dispozici je :
7ks mokrých 6/4" viz inzerát nahoře za nákupku z Číny
4ks Nadeta - keramická 48V 2 x 600W se slevou... viz předchozí zprávy
3ks Zakázková keramická (odjinud) 55V 3 x 660W 1400Kč - ale ta se musí přepojit je nyní zapojená do serie na šrouby 1 / 2 / 3 spirály

(já dnes jednu spirálu ze tří vytáhnul a nyní mám 55V / 2 x 660W na 4 šroubky - v testu 4ks MC4 na zbytkách 6mm2 kabelu )

[JirkaE]

Dnes jsem vyhecoval sám sebe a když už to mám takhle ve stojánku pro baterii, otestoval jsem to i přímo na panely.

Ty dva panely - co na ně jela 800W Balkonovka rok. 61V 13,13A - bez zátěže asi 69V

Velmi zajímavé překvapení pro mě bylo to, že spirála je horká už na 30-40W a na 126W už měla cca 160°C a v žádném případě na to nešlo sáhnout...

Díky tomu, že tady bylo aprýlové počasí - šlo to krásně zkoušet, jak se to chová na panelech.


Z 2000Wp jde 200W a spirála je jen lehce zahřátá přes MPPT-Regulátor - skoro nic teplota...

Z 800Wp jde 80W a spirála 55V je horká

Na 126W bez MPPT přímo na spirálu a teplota přibližně 160°C.... (orientační teploměr)

Taková zajímavost kterou teprve zpracovávám

[JirkaE]

Aktualizace...

K dispozici je :
7ks mokrých 6/4" viz inzerát nahoře za nákupku z Číny
4ks Nadeta - keramická 48V 2 x 600W se slevou... viz předchozí zprávy
3ks Zakázková keramická (odjinud) 55V 3 x 660W 1400Kč - ale ta se musí přepojit je nyní zapojená do serie na šrouby 1 / 2 / 3 spirály

3ks Zakázkové suché keramické 55V 3 x 660W jsou prodané
