Navrh dosky plosneho spoja

[Migel]

Tymto by som chcel poprosit niekoho o pomoc s vyrobou kto ma skusenosti s navrhovanim a zadanim do vyroby 3 dosky plosnych spojov. Ja som sa to pokusal sa naucit s jednoduchym programom ale teda nepoznam vsetky komponenty, a ani som nevedel niektore najst aby to pasovalo do navrhu,dost som sa stym trapil a podarilo sa mi maximalne tak hruby nacrt a to bolo tak vsetko(trvalo mi to mesiac )
Potreboval by som rozvrhnut dve rovnake dosky s rovnakymi komponentami a zadat to do vyroby napriklad do toho "jlcpcb" co tu vacsinou citam ze davate robit.
Keby som sa to mal naucit tak by som to takymto tempom mozno zadal do vyroby tak buduci rok a skompletoval ktovie kedy...
Ja viem ze kazdy mame malo casu no ak by sa niekto nasiel bol by som rad.
Ked tak, kludne napiste SZ a cez telefon by sme sa asi spojili, lebo niekedy napisat co clovek vlastne chce a aby to ten druhy pochopil je niekedy tazke
Dakujem zatial


(Cipis, ked tak to presun, nevedel som kam to zaradit)

[Mex]

Možná jsi mohl napsat jak velké to je. Tedy jak rozsáhlé je schéma.
Navrhnout tišťák od nuly není zrovna málo práce. Pokud bys tam případně měl ještě i nějaké exotické součástky, které je třeba napřed namalovat do knihovny (když píšeš, žes něco nenašel), tak tím víc.
Ono jenom přemalovat rozsáhlejší schéma chvíli trvá.

[eman]

Chlapi určitě pomůžou, já jsem taky amatér. Ale já celkem zvládám navrhnout plošňák v easyeda kde pak můžeš vytvořit objednávku rovnou u JLCPCB. Je tam milion komunitních návrhů a je to pro amatéry jako jsme my. Plácneš třeba ESP na desku a pak jenom propojuješ nožičky, zbytek udělá program.

[Migel]

Dobre..co sem teda dam?..zoznam komponentov co tam budu pouzite?.a cca rozmery ?

Eman: no praveze som to robil v easyeda

Jedna sa o dosky k mojim bmskam...zacal som to pajkovat s kablami a nieje to to prave orechove, je z toho riadna pavucina a to to este neni cele hotove..nechce sa mi nato uz ani pozerat ako to vyzera a len to posuvam na stole lebo som sa dostal do takeho stadia ze bude asi vhodnejsie dat osadit dosky tak, ze tam potom len napajkujem tie veci co uz mam doma.Cize viac menej by som potreboval dosku s prepojmi a otvormi nachystanymi pre dane suciastky

[pibi]

Schéma zapojení a komponenty, které hodláš použít.

[Migel]

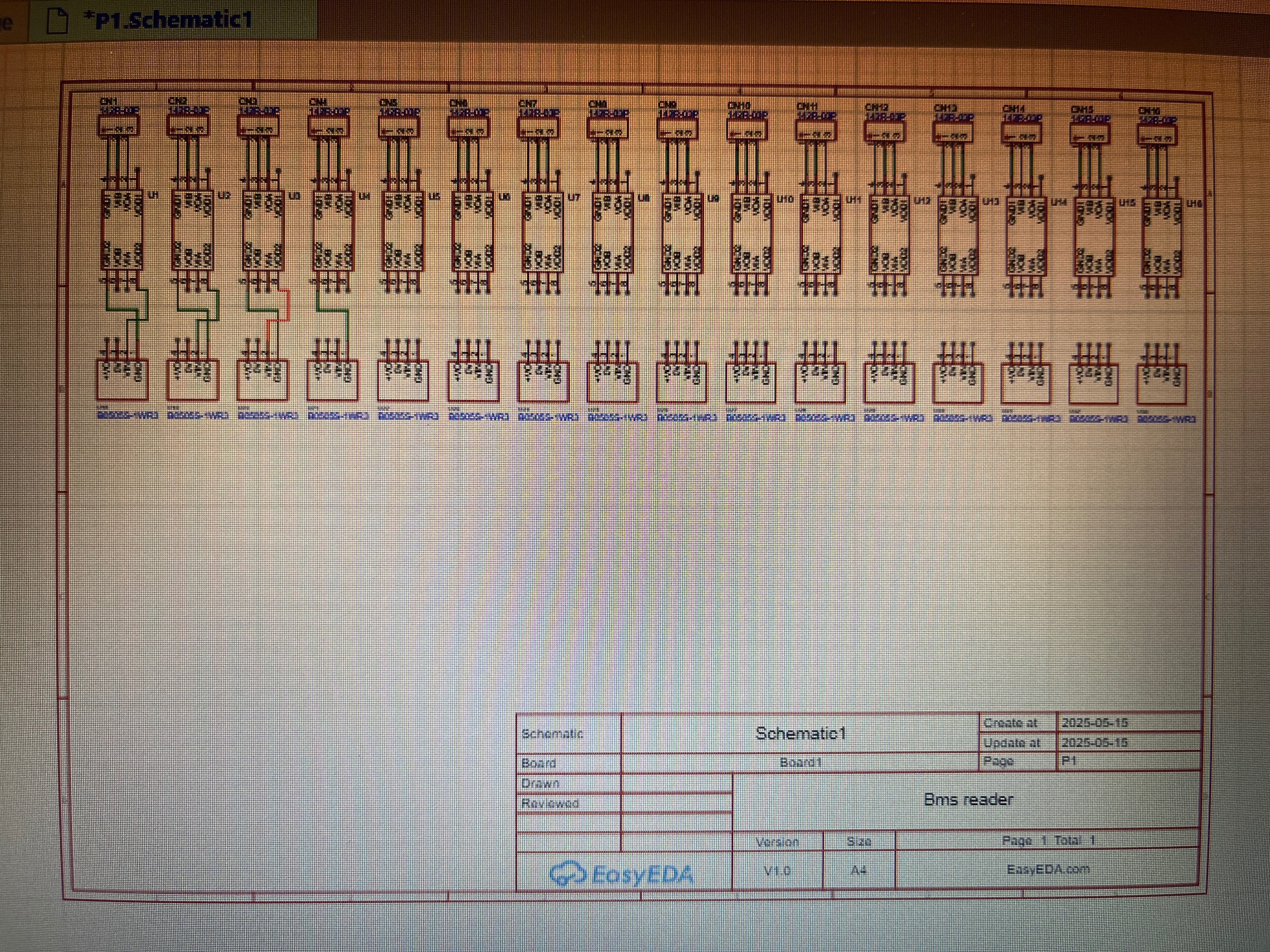

Ok.Nakreslim,popisem a dam sem

[TomHC]

Budem sa opakovať, ale za ten stratený čas a čo si toho už nakúpil si mohol mať tie moje adaptéry a už si sa pol roka mohol tešiť z funkčného riešenia

Čas = peniaze * robota ^ 2

Ale nič v zlom!

[Migel]

Tomas, tiez nic v zlom ale neviem preco to sem pleties...tvoje riesenie pre mna vychadza daleko viacej, ved sme sa o tom bavili.Dalsia vec je ze by som to potreboval stym tvojim riesenim vsetko krat 16.Ja veci vsetky nato mam.len som sa prepocital stymy kablikmi preto by bola vhodnejsia doska na ktoru by sa len osadili komponenty..
Vid cast projektu: viewtopic.php?t=10217&start=680#p260456

[TomHC]

Už som ticho.

[dusanmsk]

To su nejake prudove/napatove senzory na i2c? Vid ta fotka univerzalu.Alebo ma byt toho viac nez na tom obrazku?

[dusanmsk]

Inak moja skusenost ako amatera je, ze az tretia doska je bez chyb. Vzdy nadejne nakreslim, objednam a ked zacnem kompletovat, pridem na nejaky fuckup.

[TomHC]

Ja som začal v Eagle na strednej škole na 386ke, odvtedy som mu verný Zatiaľ sa mi všetko podarilo na prvú dobrú, skôr teda potom robím ďalšie revízie, keď robím zmeny v zapojení. A keď som po rokoch začal zase s elektronikou, tak som používal na výrobu DPS laser transfer a potom www.oshpark.com ale tie ceny sú v porovnaní s JLCPCB šialené.

[glottis]

jen takova poznamka ... zatim nevime presne co chces malovat ale jestli to je premalovat to co mas v jinem vlakne na tom breadboardu a jde o premalovani breadboardu na pcb s tim, ze do nej pak chces nastrkat ty nakoupene moduly tak ja osobne bych na to kaslal pro dva kusy. Kdyz bys na tu novou desku chtel rovnou ty chipy a idealne osadit v jlcpcb tak to by byla jina.

Malocvat desku, na kterou se maj davat nejakehotove moduly byva docela vopruz a pokud nekde nastane problem, tak ve spatnem zmereni vyvodu modulu, ktery nepasuje a pak s upravou clovek propali vic casu nez kdyz by to delal na breadboardu.

[kodl69]

Mám na to stejnej názor. Když se to na té univerz desce udělá pečlivě (doporučuju verzi s prokovenejma dírama, z jednostranky opadávají pájecí body), po odzkoušení se to umyje a zalakuje lakem na DPS, tak je to schopný fungovat hromadu let i v venku v instalační krabičce (dělali jsme tak předzesilovače a další blbiny k anténám)

[dusanmsk]

Pricmrdnem sa k vlaknu otazkou na univerz. Tiez si robim sam dosky v jlc, ale tiez su to vacsinou len "spojovace modulov". Laka ma skusit sa na to vyprdnut a skusit to obcas na univerzale, ale jak riesite prepoje? Ja to prepojujem zilami co si odmotam z utp-cka, pripadne mam spulky pvc-ckom izolovaneho dratu, ale je to strasny oser. Niekde sa mi mari, ze som videl nejaky pocinovany lakovany drat, u ktoreho som pochopil, ze ten izolacny lak sam zlezie pokial sa opecie cinom. To by znamenalo len prevliect drat zdrojovou a cielovou dierou, odstrinut, zapajkovat. Ziadne odizolovavanie a dalsie prcanie. Ale mozno som to len zle pochopil.
