Chatka 235Wp

Popis a ukázky samostatných ostrovních elektráren nepřipojených do rozvodné sítě s akumulací energie.

Chatka 235Wp

Příspěvekod Pavel.Z. » čtv srp 01, 2013 11:59 pm

Zdravím všetkých!
Rodinný známi ma poprosili o zhotovenie solárneho systému na víkendovej chatke, tak som sa do toho pustil.
Poloha chatky je JV a sklon strechy 55° čo nie je veľmi ideálne ale pracovať sa s tým dá. Sklon som trošku upravil na cca 48°. Zostava je zložená z:
Poly CHAORI 235Wp ::pv:: ,
Epsolar tracer 2210,
Invertor Sinus 1000W,
Akumulátory *batt* Varta (trakčná) 2x 180Ah zapojené paralelne.

Spotrebiče v chatke budú najmä osvetlenie, TV, rádio. 1000W menič je zvolený pre príležitostné použitie vŕtačky a podobne. O nepodbitie akku sa stará známe HRN 34.Pri dnešnom slnečnom dni bol max. prúd 12,5A.
S jednou vecou si neviem dať rady a to je pripojenie meniča do inštalácie chatky. Chatka je zapojená do TN-S sústavy,
a preto neviem či mám pripojiť aj kolík PE z meniča, pretože som tu niekde čítal že menič môže odísť do večných lovíšť pri skrate. Momentálne sú zapojené len N a L vodiče.

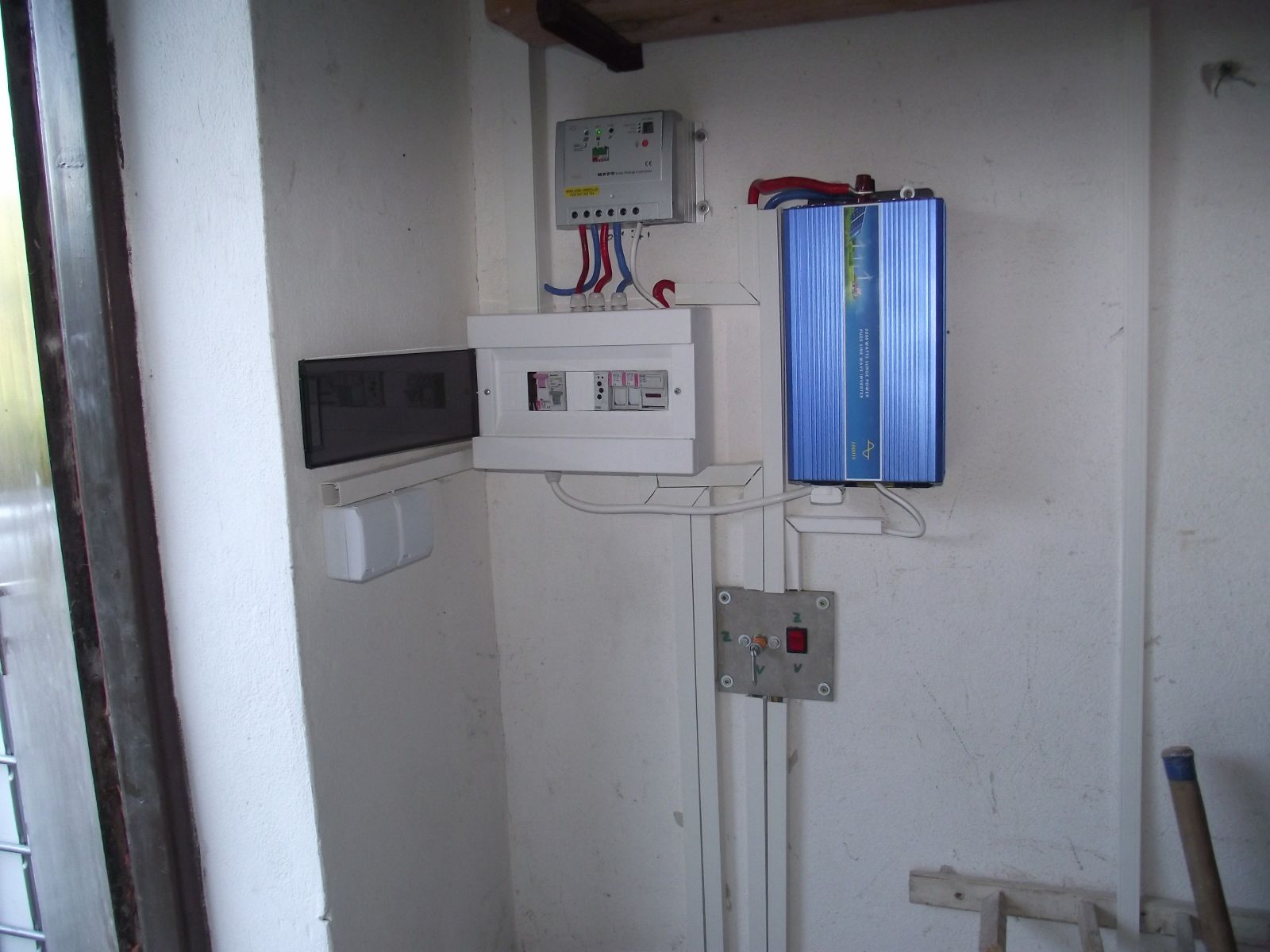

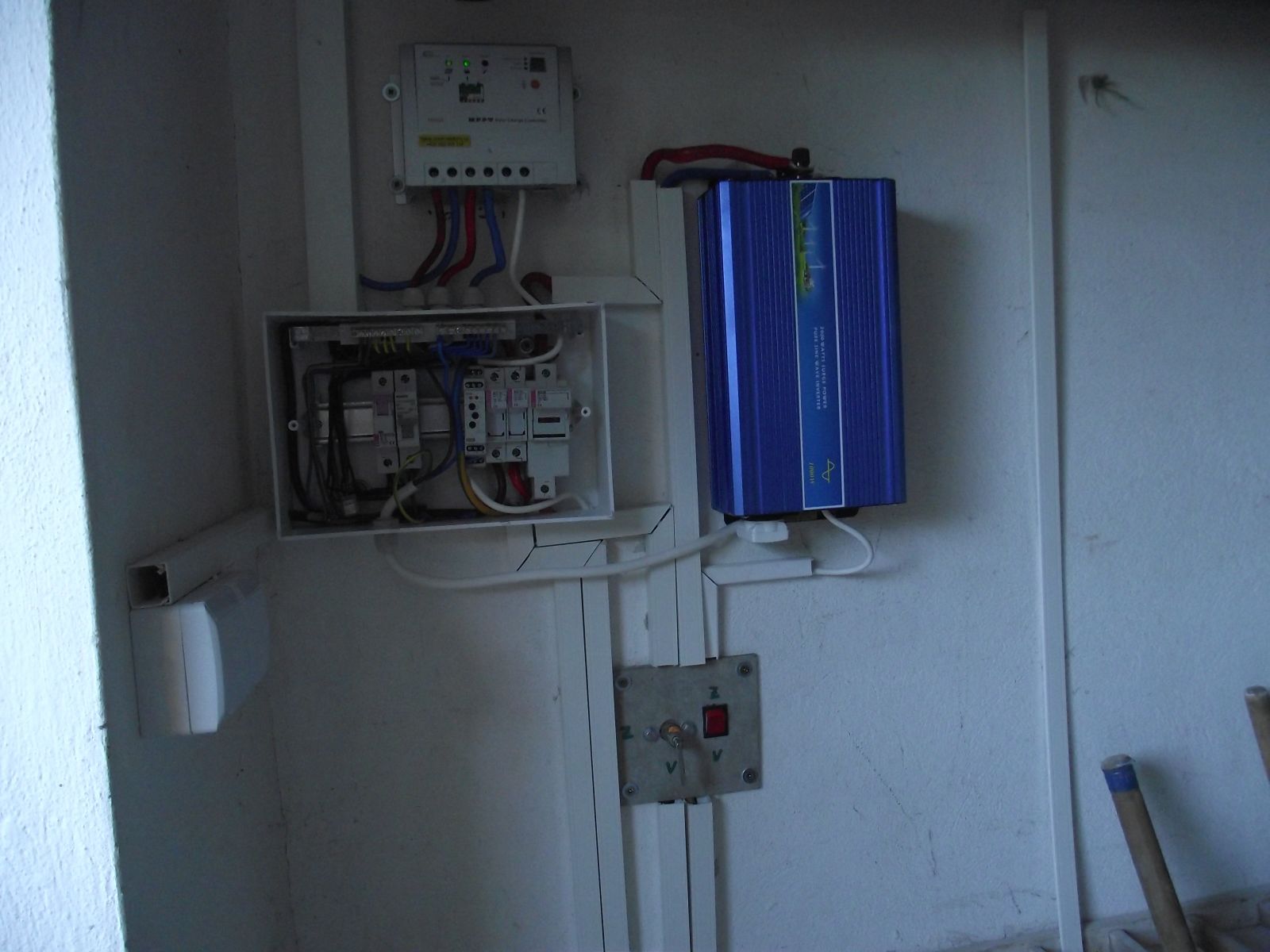

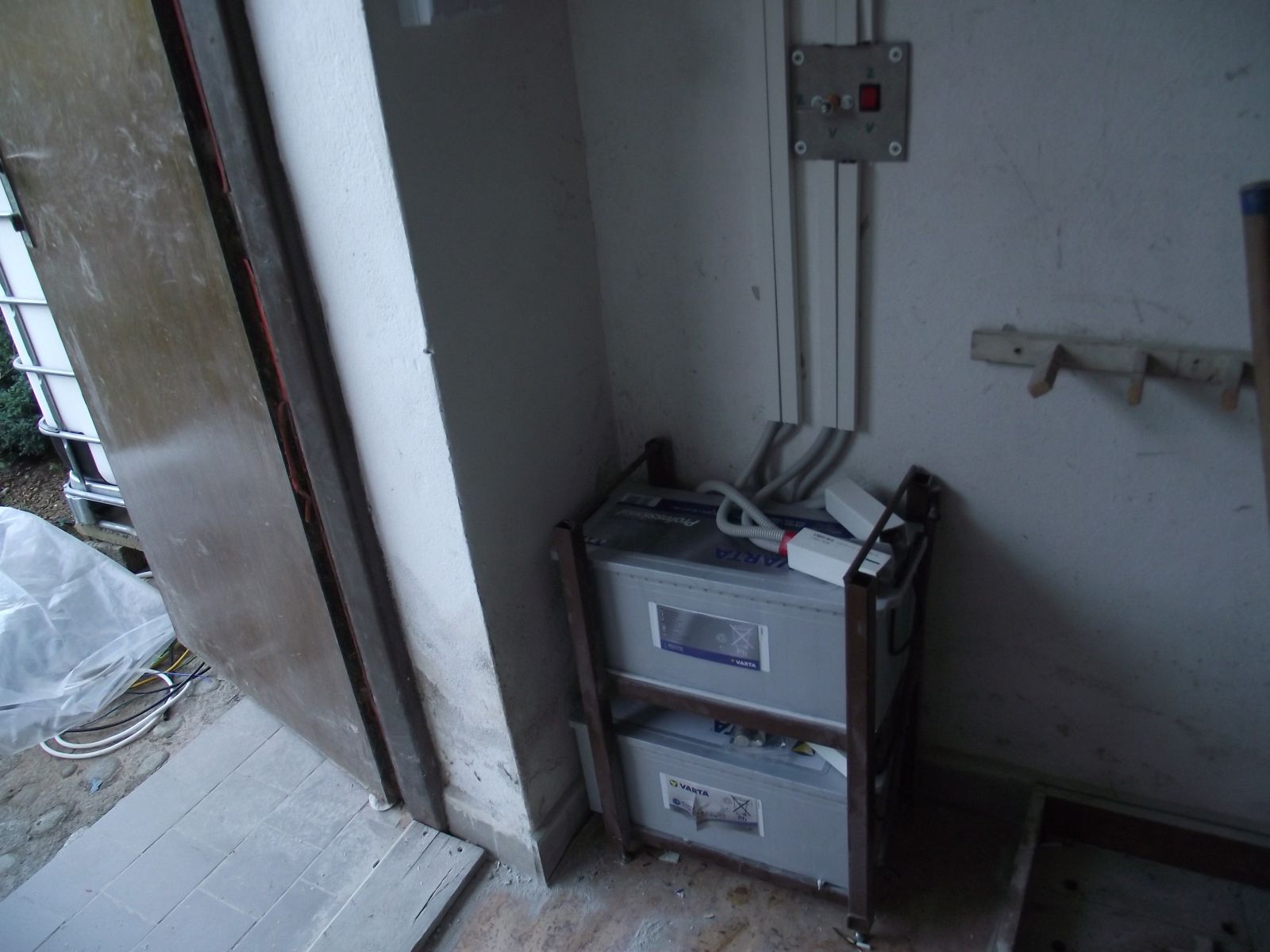

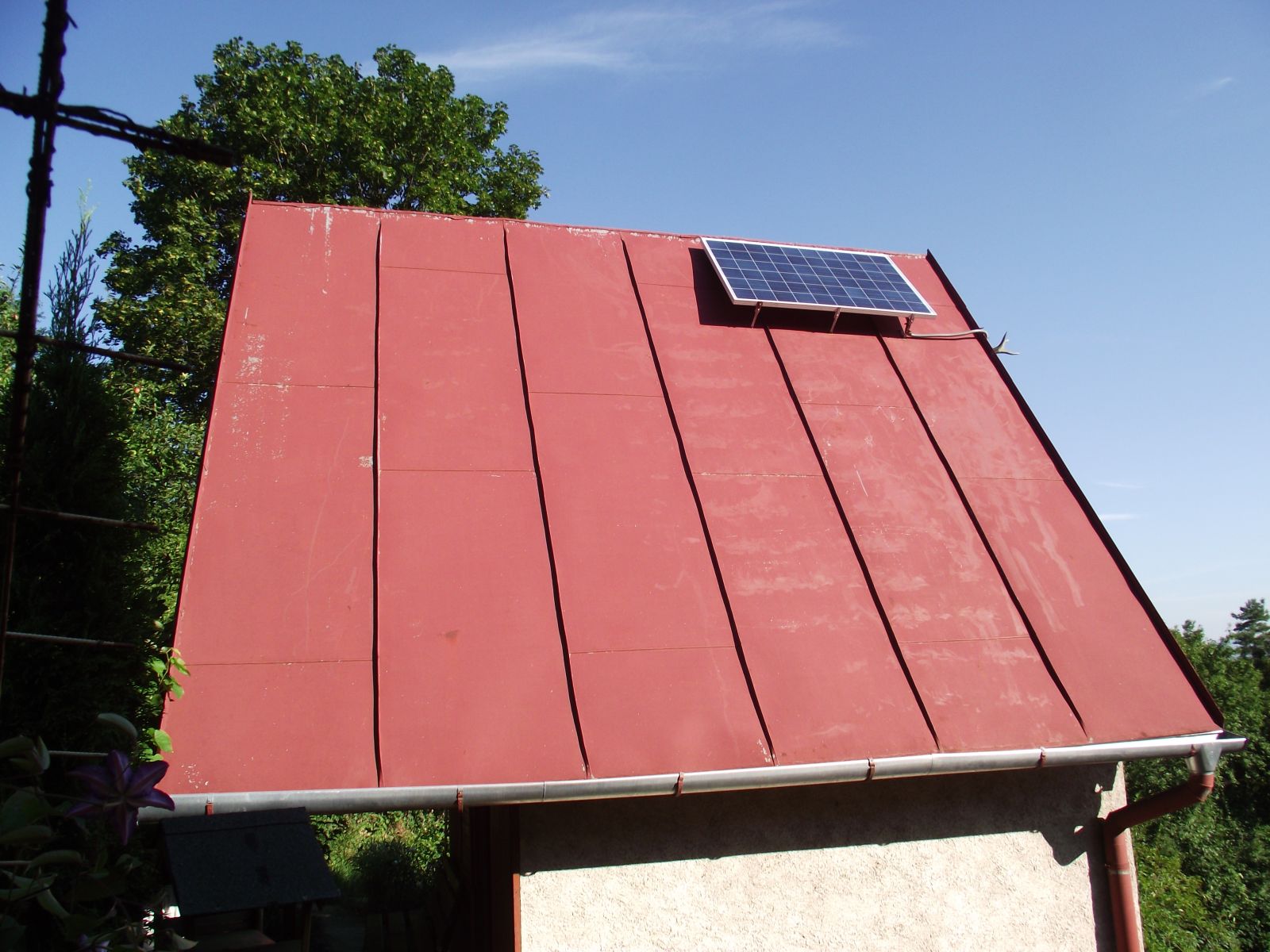

Foto:







Veľká vďaka patrí aj tomuto Fóru :!: a všetkým čo mi radili :yes: .
P.S.: Je to neskutočný pocit keď si človek môže zasvietiť z čerstvo vyrobenej el.energie.
?
Pavel.Z.

Příspěvky: 160
Registrován: ned lis 25, 2012 10:06 am


Re: Chatka 235Wp

Příspěvekod mobilik » čtv lis 27, 2014 9:37 am

Az teraz som narazil na tuto chatku. Velmi pekna instalacia, klobuk dole. :wink:
Čo bolo bolo, bude len horšie...
?
mobilik

Příspěvky: 2620
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)


Re: Chatka 235Wp

Příspěvekod Tonicek » pát lis 28, 2014 8:18 am

No aj ja dakujem Mobilikovi, že to objavil a mozem sa inspirovať dalej.
1x ::pv:: 230Wp, *batt* NI-CD 210 Ah, 12V, Victron MPPT 100/15A
Uživatelský avatar
Tonicek

Příspěvky: 127
Registrován: pát úno 21, 2014 12:25 pm
Bydliště: Prešov


Re: Chatka 235Wp

Příspěvekod brumlaj » pát lis 28, 2014 2:53 pm

U té inspirace bych si dal pozor na vybíjecí proudy baterie. Při 12V je 1000W proud 83A. Na krátkodobé použití snad, ale mělo-li by olovo být takto zatěžováno pravidelně, pak bych se obával o životnost té trakční bedny. Přecijen není to startovací baterie.........
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
?
brumlaj

Příspěvky: 2467
Registrován: ned kvě 12, 2013 1:24 pm


Re: Chatka 235Wp

Příspěvekod vlkazajac » pát lis 28, 2014 3:38 pm

Ten vypínač vľavo je asi odpojovač barérie od regulátora; ak áno, bolo by asi vhodné zabezpečiť ho proti odpojeniu pri panike alebo z neznalosti. Napr. nápisom "nevypínať, ak je pripojený FV panel"... Škoda by bola odpísať regulátor.
Vetrák meniča fúka hore a smerom von ?
750 Wp, LS3024B, 18650 - 198P8S 30,4 V, Multiplus C 800 nonstop / všetky slabé spotrebiče
1950 Wp, 2 x LS3024B, VS2024N, olovo - 330 Ah / 24 V, Carspa 3000 sin deň / silné spotrebiče a ohrev TUV
5995 kWh za meničmi za posledné 2 roky.
Uživatelský avatar
vlkazajac

Příspěvky: 3481
Registrován: úte čer 11, 2013 9:40 pm


Re: Chatka 235Wp

Příspěvekod gupa » pát lis 28, 2014 4:42 pm

Zrovna toto v poslední době také řeším, napadla mne mechanická blokace nebo závislost vypnout nejprve panely a potom teprve baterii. Něco jako přepínač 0-1-2 nebo něco jako nábytková petlice která při pohybu vypnutí panelu odemkne odepnutí baterie.
Uživatelský avatar
gupa

Příspěvky: 1845
Registrován: sob pro 29, 2012 10:22 pm


Re: Chatka 235Wp

Příspěvekod Pavel.Z. » pát lis 28, 2014 9:30 pm

Tak ten vypínač vľavo to je odpájač, čisto len meniča od akumulátorov. Pri jeho vypnutí panely a akumulátor ostávajú zapojené. Červený vypínač v pravo je vypínač meniča. Odpájač sa používa len pri odchode z chaty aby bol menič odpojený úplne od akku. Možno je tam zbytočne ale pre istotu tam je. Majitelia boli informovaní pri postupnosti zapínania.
Akku a panely, v ich vetve sú poistkové odpínače s príslušnou hodnotou poistky. HRN 34 pri poklese odpojí len menič od akku, pretože všetky spotrebiče sú na 230V.
Menič je predimenzovaný pre občasné používanie indukčných zariadení ako vŕtačka, flexa ktoré je na chate občas potreba. Na svietenie, rádio, TV by som použil 300-500W menič, ale to na občasné kutilstvo nestačí.

Mám jednu otázku. Ako by ste riešili ,,voltmeter,, pre nevidiaceho? Môj otec je slabozraký a display, analógové prístroje, prípadne LED diódy mu robia problém... CHcelo by to niečo so zvukom. Nemáte nejaký nápad? Určite by sa to dalo naprogramovať len jaksi nie som v tejto sfére až tak zdatný.
?
Pavel.Z.

Příspěvky: 160
Registrován: ned lis 25, 2012 10:06 am


Re: Chatka 235Wp

Příspěvekod honzasl » sob lis 29, 2014 11:44 am

Voltmetr - co nějaký mechanický přístroj, jako jsou hodinky pro nevidomé s odkrtýma ručičkama. Prostě systém elektromagnetů, které vystrčí příslušný kolík v řadě podle velikosti napětí. Něco jako tzv. braillův displej.
----------------------------------------
http://honzasl.blogspot.cz/
?
honzasl

Příspěvky: 275
Registrován: stř srp 29, 2012 9:25 pm


Re: Chatka 235Wp

Příspěvekod FRSO » sob lis 29, 2014 12:02 pm

Pavel.Z. píše:Tak ten vypínač vľavo to je odpájač, čisto len meniča od akumulátorov. Pri jeho vypnutí panely a akumulátor ostávajú zapojené. Červený vypínač v pravo je vypínač meniča. Odpájač sa používa len pri odchode z chaty aby bol menič odpojený úplne od akku. Možno je tam zbytočne ale pre istotu tam je. Majitelia boli informovaní pri postupnosti zapínania.
Akku a panely, v ich vetve sú poistkové odpínače s príslušnou hodnotou poistky. HRN 34 pri poklese odpojí len menič od akku, pretože všetky spotrebiče sú na 230V.
Menič je predimenzovaný pre občasné používanie indukčných zariadení ako vŕtačka, flexa ktoré je na chate občas potreba. Na svietenie, rádio, TV by som použil 300-500W menič, ale to na občasné kutilstvo nestačí.

Mám jednu otázku. Ako by ste riešili ,,voltmeter,, pre nevidiaceho? Môj otec je slabozraký a display, analógové prístroje, prípadne LED diódy mu robia problém... CHcelo by to niečo so zvukom. Nemáte nejaký nápad? Určite by sa to dalo naprogramovať len jaksi nie som v tejto sfére až tak zdatný.


Zdravím nějakou inspiraci jsem našel na netu, tak se na to mrkněte, snad to něčemu napomůže.

http://tereza.fjfi.cvut.cz/pipermail/fa ... 58439.html

http://www.strasil.net/index.php?text=hlidani-fv-panelu
5,4 kWp JJZ, do 13.8.2022 bylo 3,6 kWp, MPII 5k, Victron MPPT 250/85-TR, aku 9,45 kWh Lion 15S, BMS 200A, Smart Shunt 500A.
Od 6 března 2022 vyrobeno k 9/6 1000 kWh, k 17/8 2000 kWH, k 1.10.2022 už 2500 kWH, k 27.12.2022 3000 kWh, k 14.3.2023 3500 kWh, k 16.4.2023 4000 kWh, k 8.6.2023 4862 kWh
?
FRSO

Příspěvky: 2068
Registrován: ned srp 14, 2011 9:13 pm


Re: Chatka 235Wp

Příspěvekod radeczek » sob lis 29, 2014 2:43 pm

Pavel.Z. píše:Mám jednu otázku. Ako by ste riešili ,,voltmeter,, pre nevidiaceho? Môj otec je slabozraký a display, analógové prístroje, prípadne LED diódy mu robia problém... CHcelo by to niečo so zvukom. Nemáte nejaký nápad? Určite by sa to dalo naprogramovať len jaksi nie som v tejto sfére až tak zdatný.


Jde o to, jak moc byste do toho chtěl investovat. Teoreticky se nabízí jen tu hodnotu dostat do počítače a tam už to "nějak přečíst" třeba jen hloupě po číslicích. Něco ve stylu "mluvících hodin" na starých (nebo spíš levných) nokiich, kde se po podržení hvězdičky přečtou hodiny. Nebo, je-li váš otec muzikální tak určité tony, určité napětí - to by zvládlo i arduino, případně vypípávat morseovkou...

Ale jak říkám, je to o penězích.
Rcz

EDIT: když se na to dívám, tak i arduino zvládne přehrát zvuky třeba z wavu... takže by mělo stačit jedno arduino, reprák, sdcard shield a trošku programování (a tedy někoho, kdo to udělá)
?
radeczek

Příspěvky: 59
Registrován: stř črc 30, 2014 11:03 pm


Re: Chatka 235Wp

Příspěvekod gupa » sob lis 29, 2014 3:52 pm

No jestli se dá dívat prsty na hodinky přes otevírací sklíčko, tak půjde i takto číst ručičkový voltmetr.
Uživatelský avatar
gupa

Příspěvky: 1845
Registrován: sob pro 29, 2012 10:22 pm


Re: Chatka 235Wp

Příspěvekod kodl69 » sob lis 29, 2014 5:14 pm

Možná bylo zajímavý zapojit indikátor s lm3914 (3915), akorát místo led dát malý elektromagnety, třeba jak jsou v elektromechanických displejích. Sice jenom 10 hodnot, ale pro informaci by to asi stačilo. Zapínalo by se to tlačítkem, aby to nesežralo baterky, no a jádro toho správnýho elektromagnetu by bylo na dotek patrné, plus pod tím nějaká odp. značka. Tam by byla cenovka do 100kč, akorát dost vlastní práce. Pak by třeba šlo k tomu lm připojit nějaký hlasový modul s více vstupy, a nahrát si vlastní hlášky.
ostrov 4600Wp neustále ve stádiu zrodu: midnite classic 150 lite+whizbang jr., 16S a různě P cca 300Ah Winston, Ex Powerjack 8kW (momentálně samodomo cca 6kW). 48V DC rozvody a spotřebiče.
?
kodl69
podporuje fórum

Příspěvky: 6925
Registrován: sob črc 19, 2014 7:56 pm


Re: Chatka 235Wp

Příspěvekod pezizka » sob lis 29, 2014 6:58 pm

Už před lety, při začátku dostupnosti audio paměťových modulů toto bylo řešeno v AR. Nevím v kterém a nevím v jaké aplikaci, mám jen matné tušení, že to byl mluvící teploměr a ani na tehdejší poměry to nebylo finančně neúnosné. Taky se dělají LED 7segmentovky s opravdu obřími číslicemi. Výška tónu by mohla být taky opravdu levné a jednoduché řešení, eventuálně počet pípnutí či tak něco. Záleží jen na financích možnostech a chuti :yes:
?
pezizka

Příspěvky: 722
Registrován: úte čer 24, 2014 7:23 pm


Re: Chatka 235Wp

Příspěvekod Pavel.Z. » ned lis 30, 2014 9:23 pm

Veľmi pekne vám ďakujem za rady. Aj ja som mal rozplánované to spraviť cez obvod lm3914, len namiesto LED dať rôzne tóny. Prípadne prerušované. Veľmi mi pomôžu aj názvy napr ako tu dal pezizka ,,mluvíci teplomer,, ak sa naskytne voľná chvíľa tak sa do niečoho pustím
?
Pavel.Z.

Příspěvky: 160
Registrován: ned lis 25, 2012 10:06 am


Re: Chatka 235Wp

Příspěvekod rimi » ned lis 30, 2014 9:33 pm

A co udelat nejake mereni malo, vice, plno... na zarovicky, teplo by melo jit citit...
?
rimi

Příspěvky: 381
Registrován: čtv říj 13, 2011 9:45 am
Bydliště: Příbor


Re: Chatka 235Wp

Příspěvekod Pavel.Z. » ned lis 30, 2014 10:12 pm

to tiež nie je až tak zlý nápad to ma absolútne nenapadlo
?
Pavel.Z.

Příspěvky: 160
Registrován: ned lis 25, 2012 10:06 am
