Toroid s neznámymi vyvodmi, ako zapojit?
pani, prosim o radu ako zistit vyvody toroidu.

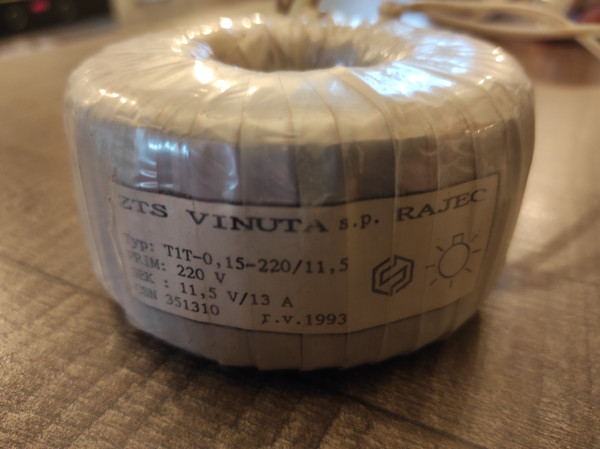

mam tu trafo 2x 11,5V 13A AC (stitok na foto), ale nepodarilo sa mi k nemu najst ziadne info ohladom vyvodov sekundaru.

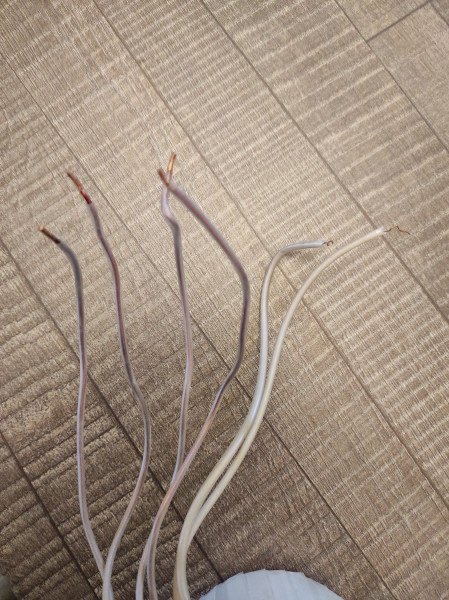

netusim, ci ma vyvedeny stred, alebo su to dve subezne vinutia motane na jadro a ja by som rad z neho dostal 23V 13A AC na zostavenie zdroja.
mate niekto radu co s tym, bez destrukcie trafa?
mam tu trafo 2x 11,5V 13A AC (stitok na foto), ale nepodarilo sa mi k nemu najst ziadne info ohladom vyvodov sekundaru.
netusim, ci ma vyvedeny stred, alebo su to dve subezne vinutia motane na jadro a ja by som rad z neho dostal 23V 13A AC na zostavenie zdroja.
mate niekto radu co s tym, bez destrukcie trafa?
- Přílohy
-
-
stacionárny dom :
2080Wp, Siton210, 2x 100L Drazice
4830Wp, Must PV1800 VHM 5548, Calb 16 x 180Ah
pojazdný dom:
120Wp + 12V, 100Ah olovo
prenosná elektraren :
homemade skladaci 2x60Wp + 12V, 75Ah olovo
2080Wp, Siton210, 2x 100L Drazice
4830Wp, Must PV1800 VHM 5548, Calb 16 x 180Ah
pojazdný dom:
120Wp + 12V, 100Ah olovo
prenosná elektraren :
homemade skladaci 2x60Wp + 12V, 75Ah olovo
-
pibi
- Příspěvky: 981
- Registrován: ned led 01, 2023 6:17 pm
- Lokalita: Východně od 3nce
- Systémové napětí: 48V
- Výkon panelů [Wp]: 14kWp
- Kapacita baterie [kWh]: 28kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Toroid s neznámymi vyvodmi, ako zapojit?
Vem jiné trafo, s výstupem 12V, připoj na některý vývod a změř ostatní.
Jestli má vyvedený střed zjistíš ohmmetrem bez napětí
Jestli má vyvedený střed zjistíš ohmmetrem bez napětí
7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
-
unicast
- Příspěvky: 1494
- Registrován: sob bře 30, 2019 10:27 am
- Lokalita: JV od pekla :)
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5100
- Kapacita baterie [kWh]: 13
- Chci/Mám dotaci: NE
Re: Toroid s neznámymi vyvodmi, ako zapojit?
Na primár připoj těch 230V/50 Hz a voltmetrem si změř jednotlivé vývody sekundáru proti sobě. Pokud jsou tam dvě izolovaná sekundární vinutí, klidně je můžeš zapojit do série.
-
betmen
- Příspěvky: 440
- Registrován: stř led 11, 2023 2:54 pm
- Lokalita: nedaleko od Trencina
- Systémové napětí: >48V
- Výkon panelů [Wp]: 2080 + 4800
- Kapacita baterie [kWh]: 9,6
- Chci/Mám dotaci: NE
Re: Toroid s neznámymi vyvodmi, ako zapojit?
primarne a sekundarne vinutia su zname, to je v pohode. problem je to, ze ohmmetrom zistim iba dve samostatne vinutia.

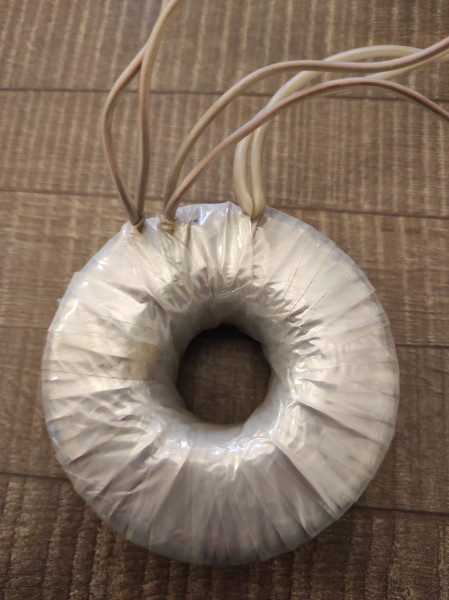

sekundar ma totiz 4 neoznacene vyvody.
