Bateria + LiFePo4 + striedac - zapojenie

Baterie, dobíjení, údržba, zapojení, diskuze i nad jinými způsoby uložení energie
loktibrada
Příspěvky: 8
Registrován: čtv čer 15, 2023 9:12 am
Systémové napětí: 24V

Bateria + LiFePo4 + striedac - zapojenie

Příspěvek od loktibrada »

Zdravim

Idem si robit taku malu FV a chcem sa poradit. Mam LiFePo4, 8 clankov, BMS JK 200A a menic 3kW.
BMS ma 2 silove skrutkovacie terminaly. Budu mi stacit 2x10mm2 z baterky do BMS a potom dalej do menica (s kablovymi okami pripojene)? V navode na menic pisu 2x8AWG na baterky, cize 2x10mm2 Poistky asi az medzi BMS a menic.

Dobre uvazujem?
Vdaka za rady.
PetrDubi
Příspěvky: 1347
Registrován: úte říj 12, 2021 10:43 am
Lokalita: Blízko Ústí nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 7100
Kapacita baterie [kWh]: 13
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Bateria + LiFePo4 + striedac - zapojenie

Příspěvek od PetrDubi »

Já bych tam dal alespoň 2x 16mm2 (jestli to mají být paralelně zapojené vodiče.
Uvědom si, že když pojede ten měnič na plnej výkon, tak bude odběr z baterky kolem 130A!
mobilní elektrárna 3x Uni-solar PVL-68, 3x MPP modul, vše řízené přes arduino
doma 3280 Wp JV, 3810 Wp JZ, Easun SMW 8k (rebrandovaný MAX 8 kW), aku 13kWh 16s LiFePO4
loktibrada
Příspěvky: 8
Registrován: čtv čer 15, 2023 9:12 am
Systémové napětí: 24V

Re: Bateria + LiFePo4 + striedac - zapojenie

Příspěvek od loktibrada »

Tiez som planoval 2x16mm2, len MUST pise 2x8AWG. Ci sa mi 2x16mm mesti do svorky na minici...
wimpi
Příspěvky: 174
Registrován: pon čer 20, 2022 12:59 pm
Lokalita: Újezd u Nového Veselí
Systémové napětí: 24V
Výkon panelů [Wp]: 2200
Kapacita baterie [kWh]: Zatím bez baterie

Re: Bateria + LiFePo4 + striedac - zapojenie

Příspěvek od wimpi »

Máme teď čerstvě EA SUN ISolar SMX II 3,6kw.
Taky máme 24V LiFePo4 baterii s 200A JK BMS a kabely od baterie máme 25mm2
Soban
Příspěvky: 3448
Registrován: pon úno 07, 2022 10:11 pm
Lokalita: Zlaté Hory / Olomouc
Systémové napětí: 24V
Výkon panelů [Wp]: 3600
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Zlaté Hory

Re: Bateria + LiFePo4 + striedac - zapojenie

Příspěvek od Soban »

K 24V mustu mám 25mm2 bez problémů můj má normální svorkovnici.

V návodu psáno 4AWG.
3,6kWp ::pv:: 600Wp (4x 150Wp 4S) + 1kWp (2x 500Wp 2S) + 2kWp (4x 500Wp 2S2P) | 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh *batt* (2x 12V/200Ah AGM) + 25.6V/120Ah + 25.6V/125Ah + 25.6V/230Ah LiFePO4 | Jak nepostavit FVE Zlaté Hory :home:
loktibrada
Příspěvky: 8
Registrován: čtv čer 15, 2023 9:12 am
Systémové napětí: 24V

Re: Bateria + LiFePo4 + striedac - zapojenie

Příspěvek od loktibrada »

V navode mam pre 3kW verziu, 100Ah bateria, 1x4AWG, pre 200Ah 2x8AWG. Ted babo rad. Osobne by som radsej 2 kabliky, na BMS su dva kontakty a na druhom konci by som zlisoval 2 kable do jedneho ocka. Pri jednom kabli by som musel rozplietat jeden hruby do dvoch ociek.
Soban
Příspěvky: 3448
Registrován: pon úno 07, 2022 10:11 pm
Lokalita: Zlaté Hory / Olomouc
Systémové napětí: 24V
Výkon panelů [Wp]: 3600
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Zlaté Hory

Re: Bateria + LiFePo4 + striedac - zapojenie

Příspěvek od Soban »

Podle mě je to tam nešťastně napsáno.....

Jinak máš to úplně jedno zda natáhneš 1 silnější a nebo 2 slabší, důležitý je průřez.

Nenapsal jsi jaký měnič, některý má svorkovnice některý šroub pro očka, prostě zvol to tak aby se tam ten kabel vlezl.
A samozřejmě u baterek čím tlustší tak tím lepší.

Mám 25mm2 a jak je delší odběr z baterek kolem 100A že panely nic nedávají tak je poznat že je 25mm2 teplejší jak okolí.

Takže pokud chceš 2x tak bych dal 2x 16mm2.
3,6kWp ::pv:: 600Wp (4x 150Wp 4S) + 1kWp (2x 500Wp 2S) + 2kWp (4x 500Wp 2S2P) | 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh *batt* (2x 12V/200Ah AGM) + 25.6V/120Ah + 25.6V/125Ah + 25.6V/230Ah LiFePO4 | Jak nepostavit FVE Zlaté Hory :home:
loktibrada
Příspěvky: 8
Registrován: čtv čer 15, 2023 9:12 am
Systémové napětí: 24V

Re: Bateria + LiFePo4 + striedac - zapojenie

Příspěvek od loktibrada »

MUST PV1800 VHM 24V 3000W.
Taky hruby kabel zatial nemam, tak to nemozem skusit, ci tam vojde. Je tam svorkovnica, ale 25mm2 sa mi tam podla oka nezmesti.
pibi
Příspěvky: 673
Registrován: ned led 01, 2023 6:17 pm
Lokalita: Východně od 3nce
Systémové napětí: 48V
Výkon panelů [Wp]: 14kWp
Kapacita baterie [kWh]: 28kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Bateria + LiFePo4 + striedac - zapojenie

Příspěvek od pibi »

7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
loktibrada
Příspěvky: 8
Registrován: čtv čer 15, 2023 9:12 am
Systémové napětí: 24V

Re: Bateria + LiFePo4 + striedac - zapojenie

Příspěvek od loktibrada »

pibi píše:
to su 25ky a 16ky?
Uživatelský avatar
TomHC
Příspěvky: 1259
Registrován: pát lis 11, 2022 8:14 am
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 5520
Kapacita baterie [kWh]: 14
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: Bateria + LiFePo4 + striedac - zapojenie

Příspěvek od TomHC »

To mi príde ako 70 mm2 :)
MUST PV1800 VHM 48V 5.5kW, 5.52kWp (12x TPL mono 460W, 2S2P východ, 2S4P juh), 16x 280 Ah LiFePO4 (14.3 kWh) BMS JBD-AP21S001-L21S-200A-B, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome
pibi
Příspěvky: 673
Registrován: ned led 01, 2023 6:17 pm
Lokalita: Východně od 3nce
Systémové napětí: 48V
Výkon panelů [Wp]: 14kWp
Kapacita baterie [kWh]: 28kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Bateria + LiFePo4 + striedac - zapojenie

Příspěvek od pibi »

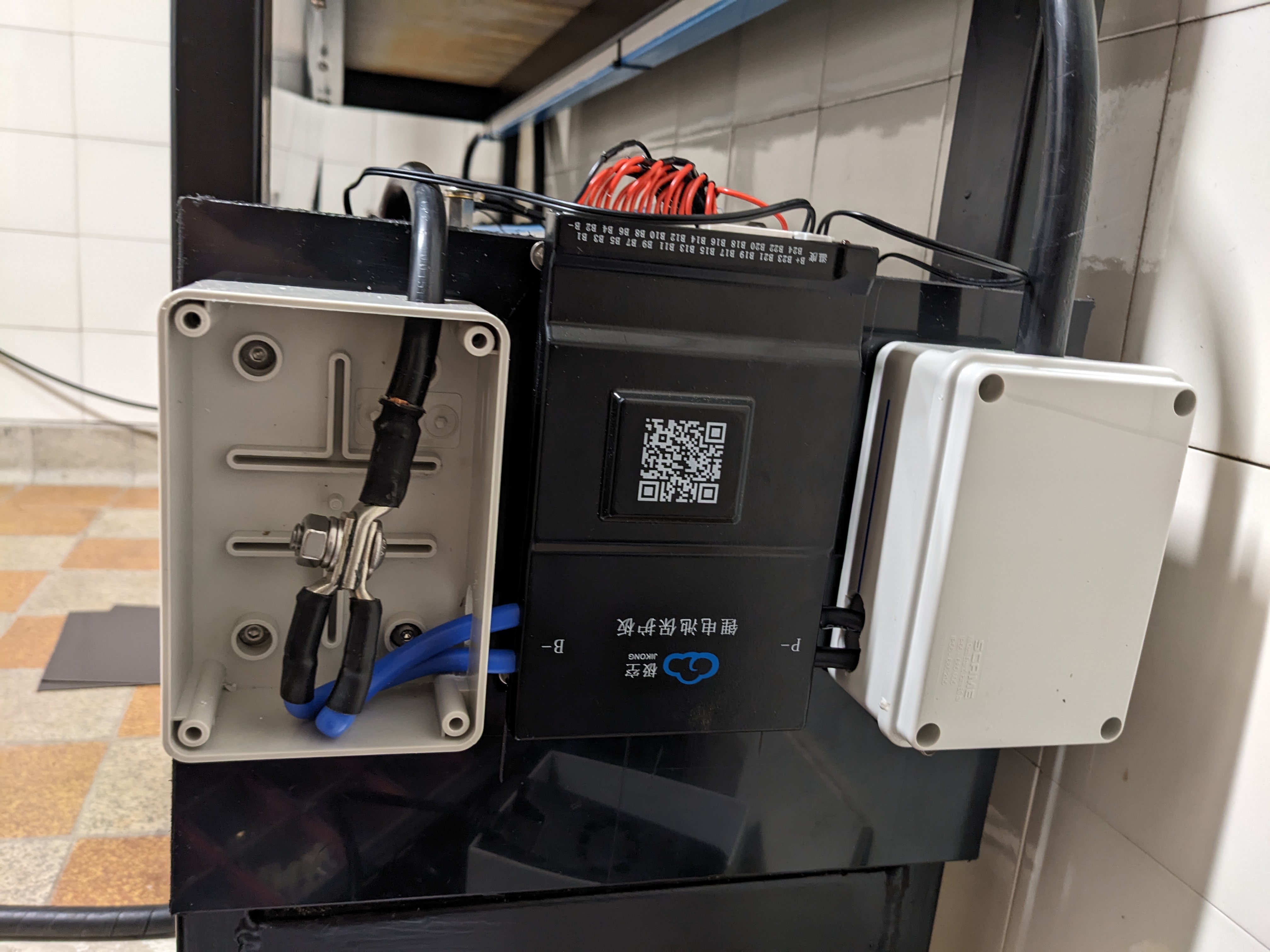

70mm2 je vpravo ze zavřené krabičky 1,5m na pojistkový odpojovač, pak cca 3,5m 2x35 na sběrnu 48 VDC.
Z levé na -pol je 35 a z BMS 2x7AWG = 10,25 mm2
7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
Soban
Příspěvky: 3448
Registrován: pon úno 07, 2022 10:11 pm
Lokalita: Zlaté Hory / Olomouc
Systémové napětí: 24V
Výkon panelů [Wp]: 3600
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Zlaté Hory

Re: Bateria + LiFePo4 + striedac - zapojenie

Příspěvek od Soban »

loktibrada píše:MUST PV1800 VHM 24V 3000W.
Taky hruby kabel zatial nemam, tak to nemozem skusit, ci tam vojde. Je tam svorkovnica, ale 25mm2 sa mi tam podla oka nezmesti.
Oko je sviňa a já tam bez problémů mám 25mm2 kabel!!!! (Mám stejné měniče.)

Pokud je tam svorkovnice vem jeden 25mm2 kabel a u BMS ty dva propoj pásovinou.
3,6kWp ::pv:: 600Wp (4x 150Wp 4S) + 1kWp (2x 500Wp 2S) + 2kWp (4x 500Wp 2S2P) | 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh *batt* (2x 12V/200Ah AGM) + 25.6V/120Ah + 25.6V/125Ah + 25.6V/230Ah LiFePO4 | Jak nepostavit FVE Zlaté Hory :home:
