problém s měničem EA SUN 2000W
Hoj, mám problém se svým ostrovním měničem EA SUN 2000W. Dnes se mi ho podařilo přetížit připojením na pračku.
Uvnitř sem našel 6 prasklých 20A pojistek. Vyměnil sem je a měnič naběhl. Nějakou dobu se to zdálo Ok. Potom jsme ale zjistili, že napětí na DC vstupu dost skáče. Například 23,5-28V a napětí baterie je přitom pevných 27,2V. Taky se neustále roztáčí ventilátory, i když je jen velmi malá zátěž.
Co mohlo odejít? Ty 24V trafa, nebo nějaký z těch menších tranzistorů?
Díky za nápady.
Téma odděleno do vlastního
Uvnitř sem našel 6 prasklých 20A pojistek. Vyměnil sem je a měnič naběhl. Nějakou dobu se to zdálo Ok. Potom jsme ale zjistili, že napětí na DC vstupu dost skáče. Například 23,5-28V a napětí baterie je přitom pevných 27,2V. Taky se neustále roztáčí ventilátory, i když je jen velmi malá zátěž.
Co mohlo odejít? Ty 24V trafa, nebo nějaký z těch menších tranzistorů?
Díky za nápady.
Téma odděleno do vlastního
-
- Příspěvky: 3715
- Registrován: pon úno 07, 2022 10:11 pm
- Lokalita: Zlaté Hory / Olomouc
- Systémové napětí: 24V
- Výkon panelů [Wp]: 3600
- Kapacita baterie [kWh]: 16
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Zlaté Hory
Re: problém s měničem EA SUN 2000W
Prostě musíš ty tranzistory a diody co tam jsou změřit - skontrolovat.
Transformátory většinou vydrží pokud nejsou dlouhodobě přetěžované.
Transformátory většinou vydrží pokud nejsou dlouhodobě přetěžované.
3,6kWp
| 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh ![Baterie *batt*](./images/smilies/battery.png)
![Panel ::pv::](./images/smilies/pv.png)
![Baterie *batt*](./images/smilies/battery.png)
-
- Příspěvky: 190
- Registrován: pon čer 20, 2022 12:59 pm
- Lokalita: Újezd u Nového Veselí
- Systémové napětí: 24V
- Výkon panelů [Wp]: 2200
- Kapacita baterie [kWh]: Zatím bez baterie
Re: problém s měničem EA SUN 2000W
Koukal sem dovnitř a jsou tam dva typy tranzistorů
První Si-Tech S60N18R nízkonapěťové 12 kusů
Druhý YGW60N65F1 vysokonapěťové 4 kusy
Ani jeden se u nás koupit samozřejmě nedá.
Podle čeho se orientovat v případě hledání ekvivalentu?
První Si-Tech S60N18R nízkonapěťové 12 kusů
Druhý YGW60N65F1 vysokonapěťové 4 kusy
Ani jeden se u nás koupit samozřejmě nedá.
Podle čeho se orientovat v případě hledání ekvivalentu?
-
- Příspěvky: 294
- Registrován: sob črc 02, 2022 9:13 pm
- Bydliště: středočeský kraj, 400 m n.m.
Re: problém s měničem EA SUN 2000W
A kontroloval jsi ze jsou odpalene nez je budes menit? Obecne, nahrada by byt stejneho typu, vydrzet stejne napeti, stejny proud, nemela by mit vetsi odpor v sepnutem stavu. Pak u tech vysokonapetovych co vyrabeji vystupni sinus, jde jeste o rychlost spinani/spinani vypinani. Ty nizkonapetove budou nejak ve skupinach paralelne, takze pokud je odpadlena jen cast z te skupiny, tak menit vsechny najednou nejlepe za kusy z jedne vyrobni davky. U tech odpalenych pak je nutne zkontrolovat take drivery na bazi/gate. Casto se stane ze jejich zkrat se prenese na driver a ten to odpali taky. Takze at si pak rovnou neznicis nove co tam das.
8.56 kWp - orientace JJV (160st.) sklon 23 st. - PERC, 72-half cut, bifacial
11 kW invertory - 2x Sorotec REVO II 5.5kW (aka Easun iGrid VE II 5.5kW) v paralelenim 1f zapojeni
33 kWh LiFePO4 baterie - cylindrical pack 100 AH a dve prismatic REPT 280 AH v 16-ti clankovem provedeni
plně elektrický dům, plná automatizace, 50+ ESP8266 + RPi, inteligentní vytěžovaní - samoučící prediktivní energetické rozvrhovaní
více v mém domovském vlákně zde
11 kW invertory - 2x Sorotec REVO II 5.5kW (aka Easun iGrid VE II 5.5kW) v paralelenim 1f zapojeni
33 kWh LiFePO4 baterie - cylindrical pack 100 AH a dve prismatic REPT 280 AH v 16-ti clankovem provedeni
plně elektrický dům, plná automatizace, 50+ ESP8266 + RPi, inteligentní vytěžovaní - samoučící prediktivní energetické rozvrhovaní
více v mém domovském vlákně zde
-
- Příspěvky: 190
- Registrován: pon čer 20, 2022 12:59 pm
- Lokalita: Újezd u Nového Veselí
- Systémové napětí: 24V
- Výkon panelů [Wp]: 2200
- Kapacita baterie [kWh]: Zatím bez baterie
Re: problém s měničem EA SUN 2000W
Zítra chci v práci všechny vypájet a proměřit. Potom se uvidí, co bude dál.
Každopádně díky moc
Každopádně díky moc
-
- Příspěvky: 3715
- Registrován: pon úno 07, 2022 10:11 pm
- Lokalita: Zlaté Hory / Olomouc
- Systémové napětí: 24V
- Výkon panelů [Wp]: 3600
- Kapacita baterie [kWh]: 16
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Zlaté Hory
Re: problém s měničem EA SUN 2000W
Proč vypájet?
Orientačně se dají přeměřit v desce a vypájet až když bude podezřelý.....
Orientačně se dají přeměřit v desce a vypájet až když bude podezřelý.....
3,6kWp
| 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh ![Baterie *batt*](./images/smilies/battery.png)
![Panel ::pv::](./images/smilies/pv.png)
![Baterie *batt*](./images/smilies/battery.png)
-
- Příspěvky: 190
- Registrován: pon čer 20, 2022 12:59 pm
- Lokalita: Újezd u Nového Veselí
- Systémové napětí: 24V
- Výkon panelů [Wp]: 2200
- Kapacita baterie [kWh]: Zatím bez baterie
Re: problém s měničem EA SUN 2000W
Bal bych se, že by to mohlo nějak ovlivnit měření. Alespoň mi za to vždy chlapy v práci nadávali, když sem si něco na kontrolu nevypájel ven
-
- Příspěvky: 190
- Registrován: pon čer 20, 2022 12:59 pm
- Lokalita: Újezd u Nového Veselí
- Systémové napětí: 24V
- Výkon panelů [Wp]: 2200
- Kapacita baterie [kWh]: Zatím bez baterie
Re: problém s měničem EA SUN 2000W

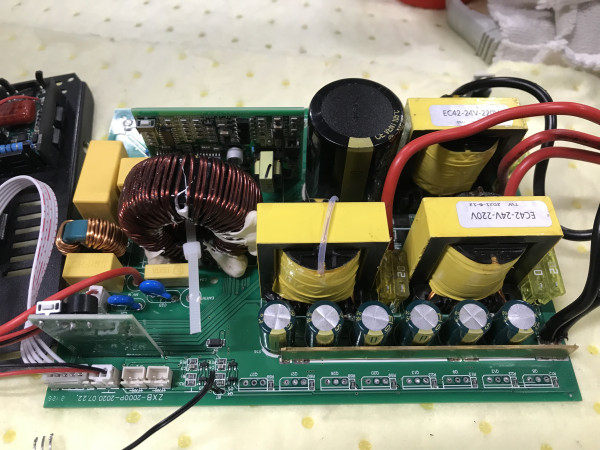

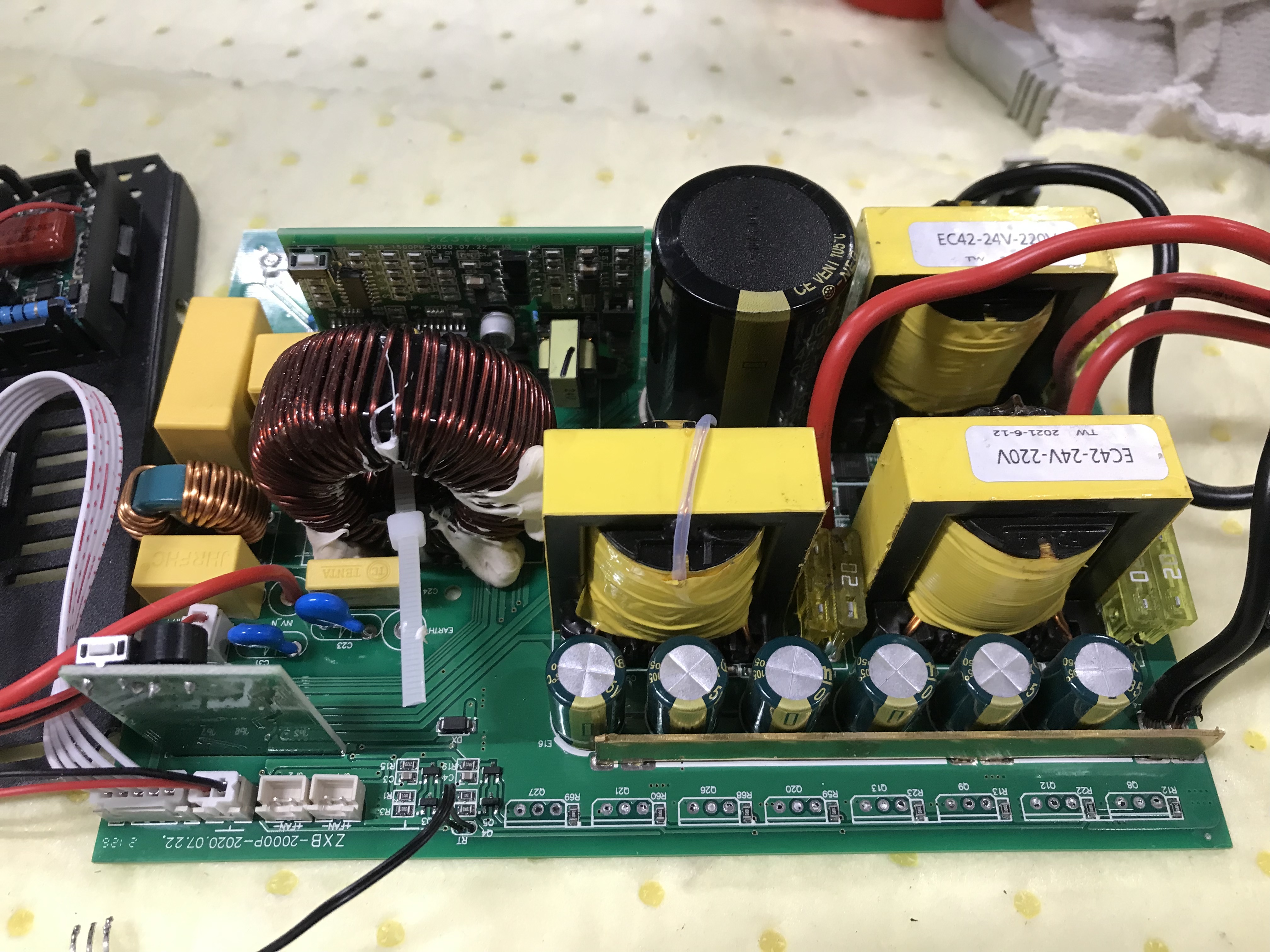

Tak sem dnes vypájet všech 12 trandů na DC straně a podle všeho jsou všechny v pořádku.
Tak co zkusit teď?
Díky za nápady
Tak co zkusit teď?
Díky za nápady
-
- Příspěvky: 3715
- Registrován: pon úno 07, 2022 10:11 pm
- Lokalita: Zlaté Hory / Olomouc
- Systémové napětí: 24V
- Výkon panelů [Wp]: 3600
- Kapacita baterie [kWh]: 16
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Zlaté Hory
Re: problém s měničem EA SUN 2000W
No tak jejich budiče.

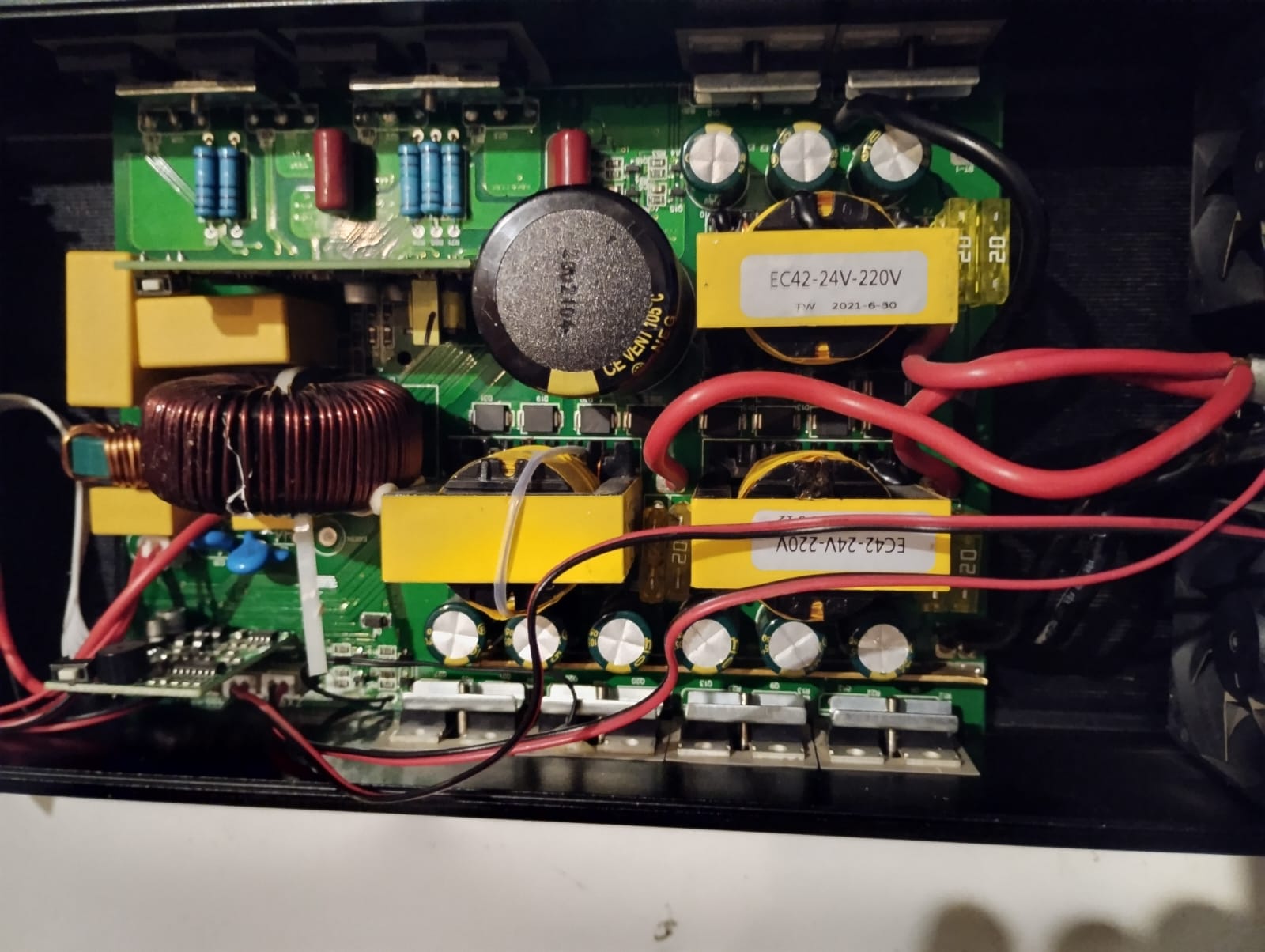

Jinak na tom obrázku vlevo nahoře je na chladičích co? Zkontrolovat.
Taky přeměř ty výkonové odpory.
Skontroluj vinutí na transformátorech ze strany plošného spoje na jednom měniči jsme našly uhořenou nožičku takže nebyl kontakt trafo plošňák.
Jinak na tom obrázku vlevo nahoře je na chladičích co? Zkontrolovat.
Taky přeměř ty výkonové odpory.
Skontroluj vinutí na transformátorech ze strany plošného spoje na jednom měniči jsme našly uhořenou nožičku takže nebyl kontakt trafo plošňák.
3,6kWp
| 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh ![Baterie *batt*](./images/smilies/battery.png)
![Panel ::pv::](./images/smilies/pv.png)
![Baterie *batt*](./images/smilies/battery.png)
-
- Příspěvky: 190
- Registrován: pon čer 20, 2022 12:59 pm
- Lokalita: Újezd u Nového Veselí
- Systémové napětí: 24V
- Výkon panelů [Wp]: 2200
- Kapacita baterie [kWh]: Zatím bez baterie
Re: problém s měničem EA SUN 2000W
Vlevo nahoře jsou 4 vysokonapěťové IGBT. Už jsou venku, zítra je budu měřit. Díky za ty budíče, to by mě nenapadlo.
Jak je spolehlivě změřit?
Odpory i trafa zkusím, jedno trafíčko se mi úplně nelíbí.
Jak je spolehlivě změřit?
Odpory i trafa zkusím, jedno trafíčko se mi úplně nelíbí.
-
- Příspěvky: 190
- Registrován: pon čer 20, 2022 12:59 pm
- Lokalita: Újezd u Nového Veselí
- Systémové napětí: 24V
- Výkon panelů [Wp]: 2200
- Kapacita baterie [kWh]: Zatím bez baterie
Re: problém s měničem EA SUN 2000W
Tak ty IGBT tranzistory jsou v pořádku.
Trafa nemají upálené nožičky
Výkonové odpory jsou také v pořádku.

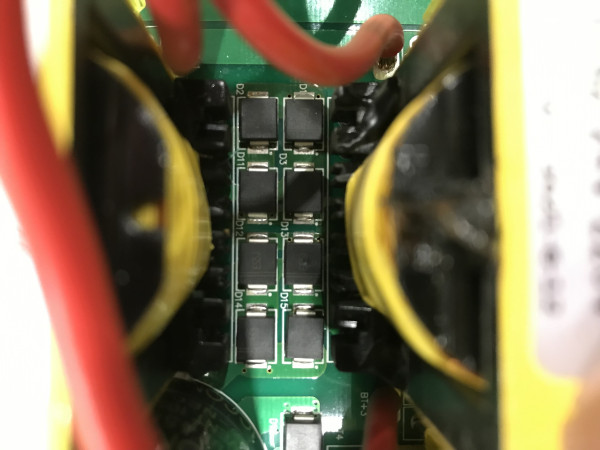

Pak je tam 12 diod, asi budiče pro ty mosfety? Ještě můžu změřit ty. Pak mě už napadá jedině odpálený kondenzátor.
Jsou tam i dvě destičky s pipákem a malým tlačítkem. To upřímně nevím, na co je.
Trafa nemají upálené nožičky
Výkonové odpory jsou také v pořádku.
Pak je tam 12 diod, asi budiče pro ty mosfety? Ještě můžu změřit ty. Pak mě už napadá jedině odpálený kondenzátor.
Jsou tam i dvě destičky s pipákem a malým tlačítkem. To upřímně nevím, na co je.
-
- Příspěvky: 1467
- Registrován: úte říj 12, 2021 10:43 am
- Lokalita: Blízko Ústí nad Labem
- Systémové napětí: 48V
- Výkon panelů [Wp]: 7100
- Kapacita baterie [kWh]: 13
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: problém s měničem EA SUN 2000W
Zkus taky zkontrolovat kapacitu kondenzátorů pro řídící obvody - někdy se stane, že jde kapacita do háje a potom lítá napětí u ovládací části a blbne to.
mobilní elektrárna 3x Uni-solar PVL-68 a Victron 75/15 MPPT
doma 3280 Wp JV, 3810 Wp JZ, Easun SMW 8k (rebrandovaný MAX 8 kW), aku 13kWh 16s LiFePO4
doma 3280 Wp JV, 3810 Wp JZ, Easun SMW 8k (rebrandovaný MAX 8 kW), aku 13kWh 16s LiFePO4
-
- Příspěvky: 190
- Registrován: pon čer 20, 2022 12:59 pm
- Lokalita: Újezd u Nového Veselí
- Systémové napětí: 24V
- Výkon panelů [Wp]: 2200
- Kapacita baterie [kWh]: Zatím bez baterie
Re: problém s měničem EA SUN 2000W
Hádám že to jsou ty menší v řadě, měl sem je v plánu vypájet a přeměřit. Mám na to takový tester
-
- Příspěvky: 3715
- Registrován: pon úno 07, 2022 10:11 pm
- Lokalita: Zlaté Hory / Olomouc
- Systémové napětí: 24V
- Výkon panelů [Wp]: 3600
- Kapacita baterie [kWh]: 16
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Zlaté Hory
Re: problém s měničem EA SUN 2000W
Asi bude nejlepší vše vypájet a přeměřit ![Uh :uh:](./images/smilies/uh.gif)
Panebože u kondenzátorů stačí změřit ESR zapájené v desce, tak stejně i diody, vytahuje se to pouze jak naměříš nesmysly!
![Uh :uh:](./images/smilies/uh.gif)
Panebože u kondenzátorů stačí změřit ESR zapájené v desce, tak stejně i diody, vytahuje se to pouze jak naměříš nesmysly!
3,6kWp
| 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh ![Baterie *batt*](./images/smilies/battery.png)
![Panel ::pv::](./images/smilies/pv.png)
![Baterie *batt*](./images/smilies/battery.png)
-
- Příspěvky: 190
- Registrován: pon čer 20, 2022 12:59 pm
- Lokalita: Újezd u Nového Veselí
- Systémové napětí: 24V
- Výkon panelů [Wp]: 2200
- Kapacita baterie [kWh]: Zatím bez baterie
Re: problém s měničem EA SUN 2000W
Díky,
Mrknu do datalistu, jestli je tam uvedená hodnotě ESR a případně to změřím rovnou na desce
Mrknu do datalistu, jestli je tam uvedená hodnotě ESR a případně to změřím rovnou na desce
-
- Příspěvky: 3715
- Registrován: pon úno 07, 2022 10:11 pm
- Lokalita: Zlaté Hory / Olomouc
- Systémové napětí: 24V
- Výkon panelů [Wp]: 3600
- Kapacita baterie [kWh]: 16
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Zlaté Hory
Re: problém s měničem EA SUN 2000W
Tak ESR se dá odhadnout na takovém jednoduchém měřáku mám tabulku kde je dle kapacity jaké by to mělo mít přibližně ESR.
PS. Mám tento http://www.zajic.cz/esr/esr.htm
PS. Mám tento http://www.zajic.cz/esr/esr.htm
3,6kWp
| 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh ![Baterie *batt*](./images/smilies/battery.png)
![Panel ::pv::](./images/smilies/pv.png)
![Baterie *batt*](./images/smilies/battery.png)
-
- Příspěvky: 190
- Registrován: pon čer 20, 2022 12:59 pm
- Lokalita: Újezd u Nového Veselí
- Systémové napětí: 24V
- Výkon panelů [Wp]: 2200
- Kapacita baterie [kWh]: Zatím bez baterie
Re: problém s měničem EA SUN 2000W
Proměřil sem 9 malých kondenzátoru 35V 1000uF.
Všechny se pohybovali mezi 935 až 980uF. To je asi v toleranci. Nicméně ESR se změřit na desce nedá. Ukazuje mi to u všech cca 8,6 až 8,7mega ohm
Velký 470uF 450V konndík má 475uF.
Teď už asi zbývají jen ty diody
Všechny se pohybovali mezi 935 až 980uF. To je asi v toleranci. Nicméně ESR se změřit na desce nedá. Ukazuje mi to u všech cca 8,6 až 8,7mega ohm
Velký 470uF 450V konndík má 475uF.
Teď už asi zbývají jen ty diody
-
- Příspěvky: 190
- Registrován: pon čer 20, 2022 12:59 pm
- Lokalita: Újezd u Nového Veselí
- Systémové napětí: 24V
- Výkon panelů [Wp]: 2200
- Kapacita baterie [kWh]: Zatím bez baterie
Re: problém s měničem EA SUN 2000W
Diody jsou také v pořádku.
V jednom směru 0,45V v druhém OverLoad.
Zkusím to zase dát dohromady, propájet co se mi nebude líbit a zkusím to zase spustit.
V jednom směru 0,45V v druhém OverLoad.
Zkusím to zase dát dohromady, propájet co se mi nebude líbit a zkusím to zase spustit.
-
- Příspěvky: 3715
- Registrován: pon úno 07, 2022 10:11 pm
- Lokalita: Zlaté Hory / Olomouc
- Systémové napětí: 24V
- Výkon panelů [Wp]: 3600
- Kapacita baterie [kWh]: 16
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Zlaté Hory
Re: problém s měničem EA SUN 2000W

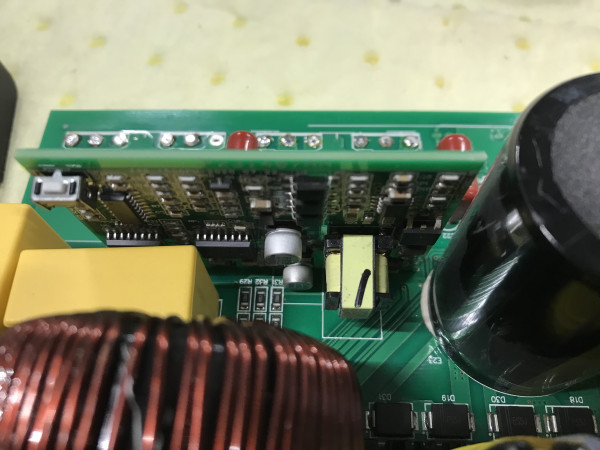

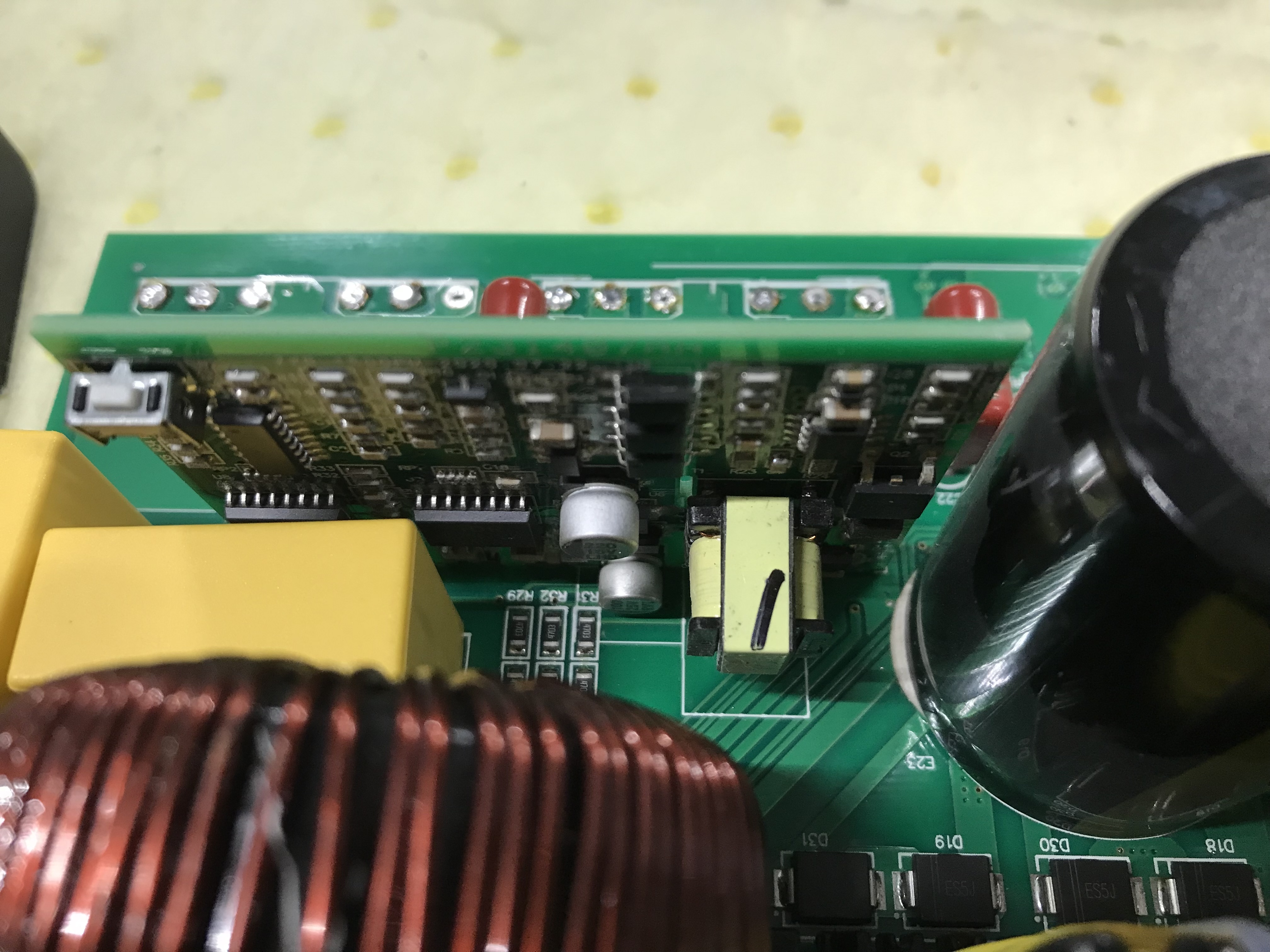

No a ty budící obvody jsou v pořádku? Co ty tranzistory Q4 Q5 Q3 Q2 a odpory kolem co vidím na fotce a odpory kolem těch IGBT ?
3,6kWp
| 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh ![Baterie *batt*](./images/smilies/battery.png)
![Panel ::pv::](./images/smilies/pv.png)
![Baterie *batt*](./images/smilies/battery.png)
-
- Příspěvky: 190
- Registrován: pon čer 20, 2022 12:59 pm
- Lokalita: Újezd u Nového Veselí
- Systémové napětí: 24V
- Výkon panelů [Wp]: 2200
- Kapacita baterie [kWh]: Zatím bez baterie
Re: problém s měničem EA SUN 2000W
Odpory kolem tranzistorů jsou v pořádku. I ty 4 IGBT jsou v pořádku. Budící obvody? nejsem si jistý, který myslíte

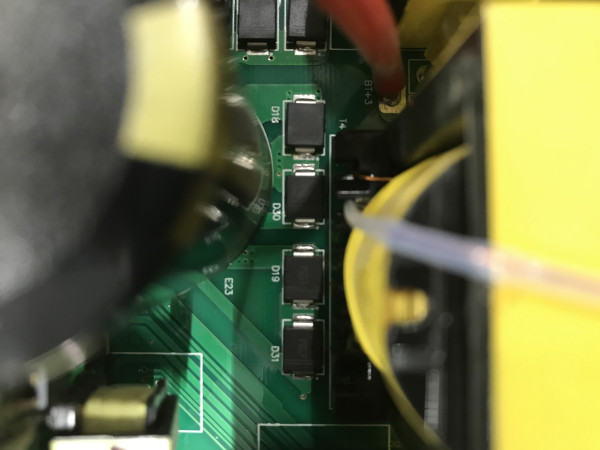

To myslíte ty diody D10-12-13 a podobně?
![Smile :)](./images/smilies/icon_e_smile.gif)
To myslíte ty diody D10-12-13 a podobně?
-
- Podobná témata
- Odpovědi
- Zobrazení
- Poslední příspěvek
-
- 17 Odpovědi
- 1337 Zobrazení
-
Poslední příspěvek od sindyk
-
- 143 Odpovědi
- 7591 Zobrazení
-
Poslední příspěvek od TomZL22
-
- 33 Odpovědi
- 5587 Zobrazení
-
Poslední příspěvek od Beny
-
-
Pojistky mezi baterii a menicem
od crowndip » » v Jističe, přepěťové ochrany, ochrana proti blesku
Pojistky mezi baterii a menicem
- 39 Odpovědi
- 4595 Zobrazení
-
Poslední příspěvek od Beny
-
-
- 0 Odpovědi
- 485 Zobrazení
-
Poslední příspěvek od para007
