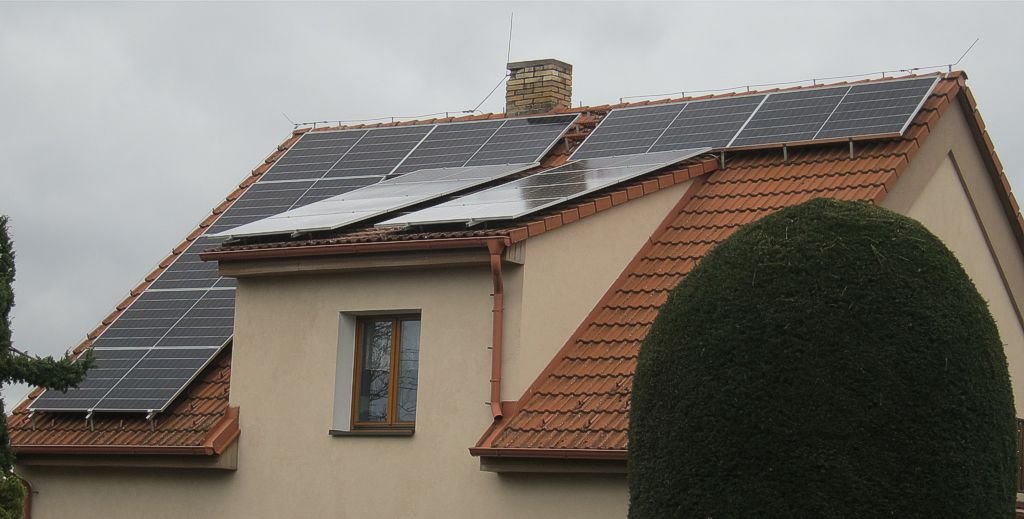

Mojí solární elektrárnu buduji a postupně rozšiřuji druhým rokem v rodinném domě z 60tých let. Původním záměrem bylo zapojení dvou samostatných měničů Epever 5kW, každý pro jednu domácnost. Nakonec jsem od toho upustil a zapojil v ní dva hybridní měniče Easun 5,5KW, pracující do jedné společné fáze, pro obě domácnosti součastně (1x bojler, 2x el. sporáky, 2x pračka, 1x myčka...). Popis a vybavení je poněkud rozsáhlejší a na zdejší poměry atypické, proto jsem ho umístnil na své stránky http://www.jova1.cz/ostatni/solarni_ele ... rarna.html . Případné dotazy a výtky směrujte prosím sem.

[Migel]

A tie epevery si nakoniec na co pouzil?ako zaloha?vidim ze jeden mas nainstalovany pod rozvadzacom..inak pekna praca ozaj

[jova]

Použít dva EPEWERy byl pouze záměr a zůstalo naštěstí jen u koupě jednoho. Ten tam nyní visí jako případná rezerva, v budoucnu ho možná použiju na vytěžování.

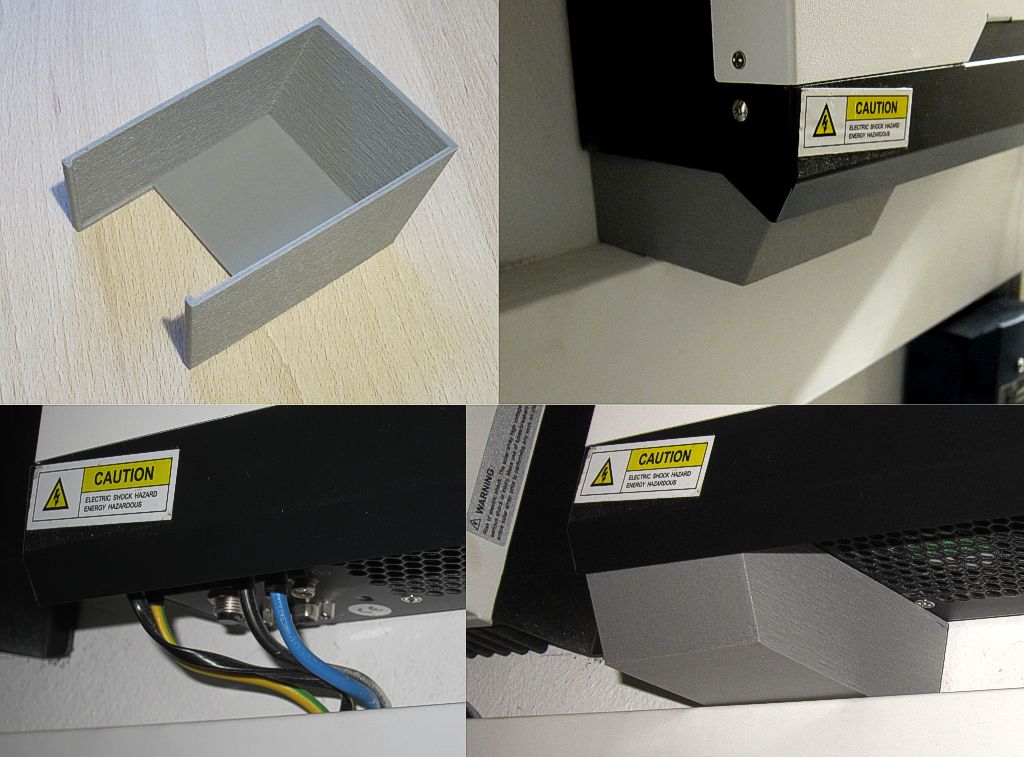

Včera jsem přidal jednu drobnost z 3D tiskárny. Díky té krycí liště a šikmému panelu měniče tam drží i bez přišroubování.

[v600]

Nádherná elektrárna.
...pořád jsem si říkal, že jsem už o Vás někde četl.
A už vím...před léty jste vyrobil mechanické části vítězného POCKET BOTa velikosti malé krabičky od zápalek

A by to nebylo spíš do PM (soukromé zprávy), mám otázku.
Vidím, že hojně používáte čínské ATS.
Podle Vašeho popisu to vypadá, že některé z nich přepínají docela často.
Jaké s nimi máte zkušenosti ?

Taky jeden v elektrárně mám, ale moje elektrárna běží sotva dva měsíce.
viewtopic.php?t=11590
detail:

Přepínač zatím přepnul sám jen 2x a ne kvůli výpadku, ale když jsem něco změnil jaksi za chodu v nastavení střídače Epever (používám stejný jako Vy) - a zapoměl jsem, že se po změně nastavení sám vnitřně restartuje.
Samotné přepnutí je v pohodě, stihne se asi za jednu půlvlnu.
V domě to asi ničemu nevadí, jen bezdrátová přípojka Internetu restartuje (budu muset dát za POE zdroj nějaký kondenzátor - myslím, že to tady už někdo ukazoval).

A tiše závidím elektronické znalosti pro konstrukci řídících obvodů, tak daleko jsem se nikdy nedostal.

[jova]

Já ty ATS přepínače používám trochu odlišně. Jak jte si všimnul, každý je zapojený na samostatnou fázi a jejich kontakty jsou pro menší zatížení zdvojené. Při „programovém“ přepnutí dojde k přepnutí pouze v okamžiku, když je daná fáze sítě sfázovaná s fází měniče a to platí pro přepnutí, jak na síť, tak na měnič. To sepnutí ještě provádí optron se spínáním v 0. Určitě to ten spínač v té 0 nestihne, ale co jsem koukal na kontakty, tak se zdají být takřka netknuté, a žádné blesky jsem při tom programovém přepnutí, nikdy nepozoroval. Běží mi to takhle druhým rokem, přes zimu to přepínalo prakticky několikrát denně. Za tu dobu přestaly fungovat spínače dva. Jeden, když upadnul špatně přivařený drátek ve vnitřním relátku (po zapájení je opět funkční). U druhého jsem to nějak špatně propojil a na několik vteřin se mi z toho stal „bzučák“. Následkem toho se svařil kontakt koncáku jedné cívky. Po jeho vyčištění je ATS spínač opět funkční.
Kontakty před rokem, po půlročním provozu:

Kontakty dneska:

[bokser01]

Použít dva EPEWERy byl pouze záměr a zůstalo naštěstí jen u koupě jednoho. Ten tam nyní visí jako případná rezerva, v budoucnu ho možná použiju na vytěžování.

Včera jsem přidal jednu drobnost z 3D tiskárny. Díky té krycí liště a šikmému panelu měniče tam drží i bez přišroubování.


Tohle bych taky potřeboval protože se mi taky nelíbí ty dráty tam na volno... Byl by jsi schopný mi něco takového taky udělat, samozřejmě to nechci zadarmo

[jova]

Tisknul mi to mladej, pošli mi do SZ rozměry, já se ho optám.

[cipis]

Udelejte to i pro Sobana, at ho furt nemusim buzerovat, ze mu tam cuci draty :⁠-⁠D
Prispeju mu na to :⁠-⁠D

[v600]

Ty kontakty vypadají opravdu dobře.
Jestli jsou takové po roce provozu, není se čeho bát.


To, že v ATS umře něco jiného, jsem četl mnohokrát.
Nejčastější stížnosti byly na ty mikrospínače na vačce.
Inu čas ukáže.

Když se to rozsype, vykuchám to a bude z toho MTS (Manuální...TS)

[PetrDubi]

v600:
Akorát jova má vlastní ovládání přepínání, kdy nejdřív provede synchronizaci sítí a potom teprve přepne, takže tam jsou minimální rozdíly a proudy oproti normálnímu stavu, kdy to synchronizované není, proudy tam tečou často násobně vyšší a ty kontakty za chvilku vypadají úplně jinak - viz další vlákno s těmito přepínači, kde je vyfocené jak ty kontakty vypadají při normálním provozu..

[Soban]

A co ti brání při normálním stavu mít zapojené na měniči AC IN a pak bude sinusovka synchronní a jediný problém bude že se to může přepínat i ve špičce, ale neměly by tam téci zkratové proudy když sinusovka bude každá jiná.

[jova]

No mě to, že přepojuju 3 fáze sítě na jednu fázi měniče, V600 má EPEVER IP 5000 a ten nemá síťový vstup.

[Soban]

Tak jasně tam s tím nic neuděláš....

Jedině něco externího pro ovládání, a pokud děláš z 3f 1f tak tam už to nedáš ani náhodou, pak to chce kvalitní stykače....

[jova]

Já s tím prooblém nemám, protože tam mám ten fázovací obvod. Ten umožní sepnutí až v okamžiku vzájemného "překrytí" přepínané fáze.

[jova]

Graf toho, jak se zatím vyvíjí současná spotřeba v cca týdenních intervalech. To měření není v jistém směru příliš objektivní. V těch letních měsících a vlastně i nyní v podzimních, bych byl většinou 100% soběstačný. Bohužel stroje v dílně, které jsou na třífázový proud, zůstaly zapojené na síť a tak mi to trochu kazí.

[jova]

Ještě jsem zapomněl dodat, spotřeba za uvedené období je ze sítě 602kWh, ze solárů 3308kWh.

[jova]

Poslední letošní úpravy:
Montáž třetího pole 8x LEAPTON 650 Wp.

Úprava a doplnění jistících prvků rozvaděče.

A včerejší zprovoznění obvodu BMS pro hlídání podpětí a přepětí jednotlivých článků podle alextccz viz: viewtopic.php?f=39&t=9052

Více podrobností je opět na mých stránkách.
Přeji všem šťastné a veselé vánoce a klidné prožití zimních svátků se .

[jova]

Celková spotřeba po ročním měření. Ze sítě 1149kW, ze slunce 3703kW. V procentech je to cca 23,7% ze sítě a 76,3% ze solárů. Uvidíme, jak se na celkovém výkonu v následující měření projeví, před zimou přidané pole.

[jova]

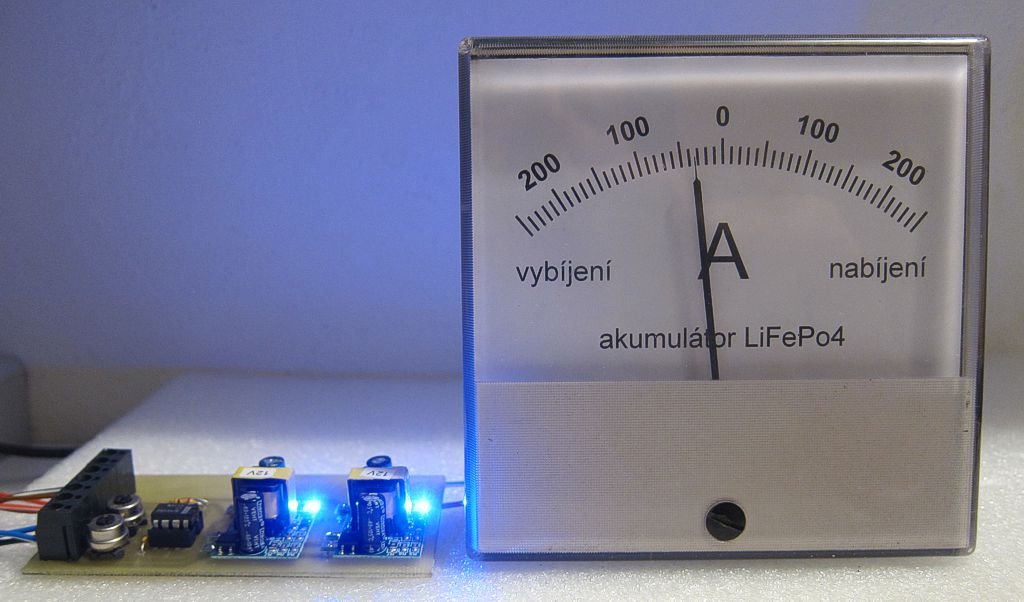

Dneska jsem si vyrobil, jen tak pro radost měřáček proudu.
Měří celkový proud z jednoho regulátoru a 2 měničů, který teče do dvou paralelně zapojených sad akumulátorů, případně pak z akumulátorů do měničů. Jako „bočníky“ jsem využil – vodiče, co vedou z těch akumulátorů na společnou sběrnu. Výsledný celkový proud z těch dvou“bočníků“ sčítám pomocí operačního zesilovače.

[Migel]

Pekne..kam si to planujes dat aby si to videl?..
