Horalova FVE

Příspěvek od pibi »

Zdražující energie v poslední době přiměly i mě, abych se zamyslel nad vlastními zdroji. Bydlím v rodinném domě, střecha nemá úplně špatné parametry, sklon 45°, na domě použitelný jihovýchod, na hospodářské budově jihozápad. Topíme plynem v kondenzačním kotli + záloha kotel na tuhá paliva. Vaříme také na plynu, ohřev TUV ve 2 elektrických boilerech, novější 200l OKCE 2/4 je už nachystán pro vytěžování z přebytků. Předpokládám provoz jednoho střídače, při hrozícím přetížení mu pomůže druhý, spouštěný jako generátor. při průběžné modernizaci domu v průběhu uplynulých 30 let se situace vyvinula tak, že mám na každém patře rozvaděč, tak bude trochu více přepínačů DS-0-FVE. V lednu jsem začal podrobněji studovat toto fórum, vyboural a přebudoval škaredý kout ve sklepě pod schody na trochu hezčí a začal nakupovat matroš. Zatím mám 36 panelů JA solar 385 Wp, plánuji 2 stringy 3S4P na domě a 1 string 3S4P na hosp. budově, 3 x Victron Smartsolar 150/70, 2 x Victron MPII 4kW, Cerbo, a nějaké drobnosti okolo. mám nachystáno 16x280Ah LiFePO4 asi EVE? (Docan power), provedeno inicializační nabití a něco přes měsíc odpočívají paralelně spojené. Podle počasí montuji Al profily na střechu, nebo drátuji ve sklepě. Doufám, že počátkem června zahájím zkušební provoz.

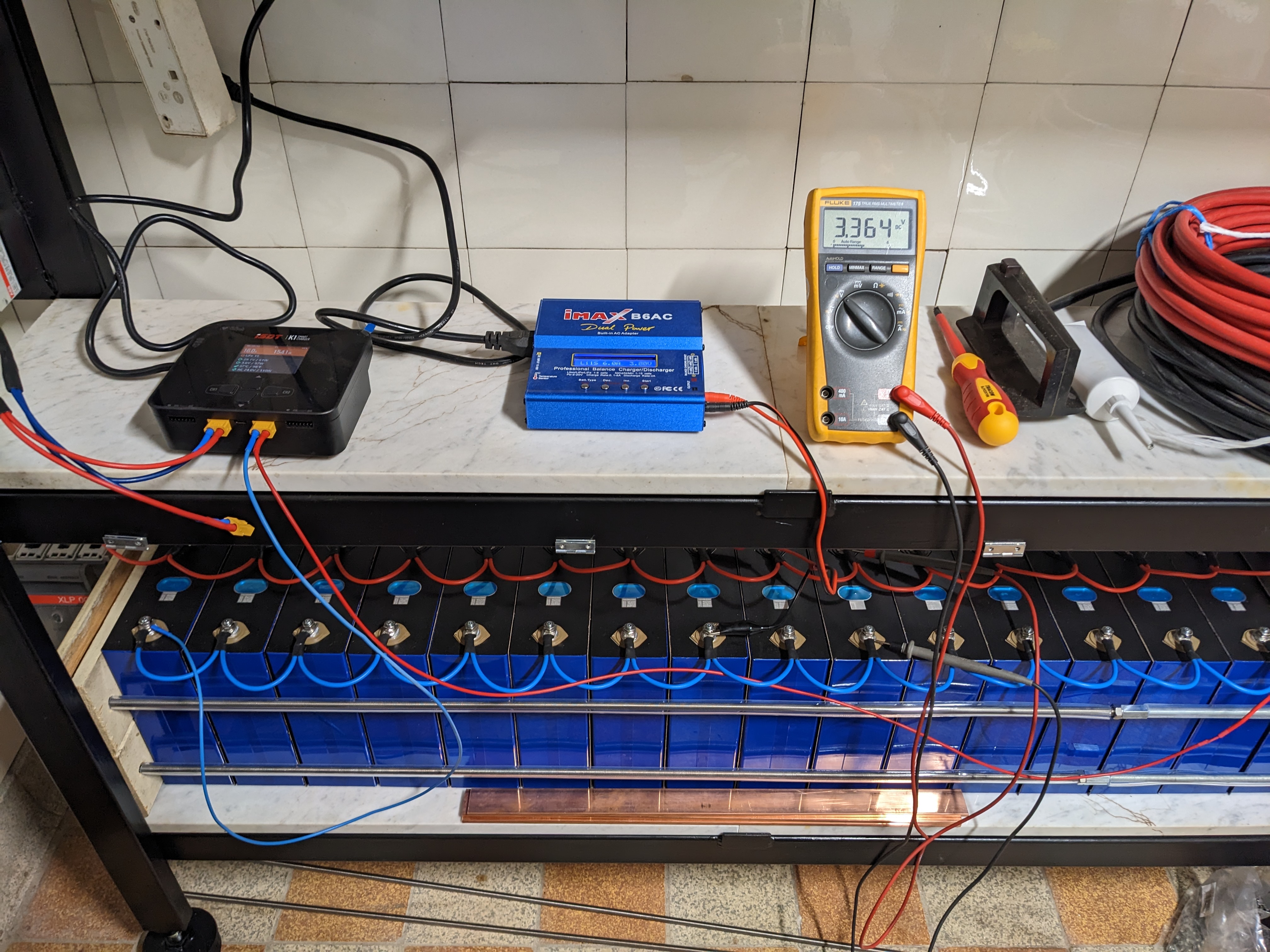

7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
Migel
Příspěvky: 1220
Registrován: ned zář 25, 2022 10:47 am
Lokalita: Pod Karpatmi

Re: Horalova FVE

Příspěvek od Migel »

Tak drzim palce :yes: vyzera to spicovo tie menice pekne uhladne aj tie rozvadzace..
Akurat nemas trosku malu baterku na taky vykon v paneloch?baterka bude nabita zachvilku a potom pochybujem ze budes stihat rozdelovat prebytky..aku mas teraz spotrebu domacnosti?..
10 x Jasolar 380W 2s5p 3,8kWp JZ
1x Epever 8415 AN
2x MP2 5000V/A paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania (rozširovania)
bokser01
Příspěvky: 1547
Registrován: pon úno 07, 2022 2:43 pm
Lokalita: Okolí Pardubic
Systémové napětí: 24V
Výkon panelů [Wp]: 10120
Kapacita baterie [kWh]: 13,4
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Horalova FVE

Příspěvek od bokser01 »

Ta rozvodna vypadá neskutečně krásně :) Držím palce v dalším posunu elektrárny
MUST 3KW 80A MPPT 24V/ 3,75kWp stringy 5s3P 200wp + 5s1P 150wp. 2 měnič MUST 3KW 80A MPPT 24V 6370Wp stringy 2S4P 400wp bifacial + 2S1P 410wp + 2S3P 395wp Baterie 13,4KWh lifepo4 (2X 8S 280Ah EVE), Celek tedy 10120Wp :yes:
pibi
Příspěvky: 990
Registrován: ned led 01, 2023 6:17 pm
Lokalita: Východně od 3nce
Systémové napětí: 48V
Výkon panelů [Wp]: 14kWp
Kapacita baterie [kWh]: 28kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Horalova FVE

Příspěvek od pibi »

Spotřeba necelých 9MWh/rok, baterka je zatím 1, ale stojan jsem udělal rovnou pro 3, aby byla možnost rozšiřování. Do provozu to budu uvádět postupně, protože potřebuji předělat polovinu domu na TN-S, takže projekt minimálně do konce roku.
7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
Dagus
Příspěvky: 1991
Registrován: ned úno 17, 2019 9:07 pm
Lokalita: Liberec
Systémové napětí: 48V
Výkon panelů [Wp]: 7820
Kapacita baterie [kWh]: 32
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Horalova FVE

Příspěvek od Dagus »

Nejsou ty aku moc daleko? Co povede za lana aby to dalo s rozumným úbytkem? Nebyl by lepší smart shunt na nějaké síně u aku, aby system znal úbytek na kabelech? Jinak hezký, vážně máš držák pod mppt kde jsi rovnou dělal místo na ventilátor? Nebo je to nějaký hotový produkt ty držáky na stěnu? Snad urdžíš tu čistotu vzhledu i při zapojení :yes:
7820Wp, SV 12° 1710Wp Poly, J 90° 1820Wp Mono, JZ 12° 1680Wp Poly, JZ2 12° 1800Wp Mono, J 40° 810Wp Hyundai
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
pibi
Příspěvky: 990
Registrován: ned led 01, 2023 6:17 pm
Lokalita: Východně od 3nce
Systémové napětí: 48V
Výkon panelů [Wp]: 14kWp
Kapacita baterie [kWh]: 28kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Horalova FVE

Příspěvek od pibi »

Délka vedení od sběrny 48v k pojistkovému odpojovači na akustojanu je asi 2,5m, Smart Shunt má vstup pro měření napětí tak ho použiju, kabely mám koupené 35mm2, pokud to bude dělat psí kusy, tak je zdvojím.
7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
Pawel
Příspěvky: 875
Registrován: stř říj 02, 2013 8:57 am

Re: Horalova FVE

Příspěvek od Pawel »

Opravdu pěkné jen trochu pochybuji že si to na sebe vydělá ale možná že to je ale z poloviny koníček.
Diablo1st
Příspěvky: 1837
Registrován: pon lis 01, 2021 7:41 pm
Lokalita: MY, SR
Výkon panelů [Wp]: 10200
Kapacita baterie [kWh]: 15
Bydliště: SR MY

Re: Horalova FVE

Příspěvek od Diablo1st »

35mm2 medzi busbarom a baterkou pre dva meniče je málo, rovno ich zdvoj.
Victron ESS AC Coupling:
2,75kWp on-grid + 3,3kWp a 4,15kWp RS450/100 + MP2 5kVA + 17x280Ah + JK BMS
Dagus
Příspěvky: 1991
Registrován: ned úno 17, 2019 9:07 pm
Lokalita: Liberec
Systémové napětí: 48V
Výkon panelů [Wp]: 7820
Kapacita baterie [kWh]: 32
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Horalova FVE

Příspěvek od Dagus »

Pawel píše:
Opravdu pěkné jen trochu pochybuji že si to na sebe vydělá ale možná že to je ale z poloviny koníček.
Tak dost záleží na mnoho faktorech, zas kdyby to stavěl jen na cenu, tak se s tím tak nemazlí 8-)
7820Wp, SV 12° 1710Wp Poly, J 90° 1820Wp Mono, JZ 12° 1680Wp Poly, JZ2 12° 1800Wp Mono, J 40° 810Wp Hyundai
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
Migel
Příspěvky: 1220
Registrován: ned zář 25, 2022 10:47 am
Lokalita: Pod Karpatmi

Re: Horalova FVE

Příspěvek od Migel »

To by vyzeralo inak keby sa pozeralo na peniaze..je vidiet ze to chce mat poriadne spravene..ale mozno aj 95mm kabel by nebol zly na prepoj od bateriek k menicom pouzit ,kedze do buducna tam chce davat este baterky naviac..
10 x Jasolar 380W 2s5p 3,8kWp JZ
1x Epever 8415 AN
2x MP2 5000V/A paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania (rozširovania)
jannecz
Příspěvky: 55
Registrován: pát lis 26, 2021 7:54 am

Re: Horalova FVE

Příspěvek od jannecz »

Pawel píše:
Opravdu pěkné jen trochu pochybuji že si to na sebe vydělá ale možná že to je ale z poloviny koníček.

Proboha, lidi, běžte s těma kecama, jestli si to na sebe vydělá, nebo ne, už do p....e !!!
Pokud na to mám a baví mě to, je jedno, kolik to stojí! Prostě to tak chci!
A už samo o sobě do soběstačnosti je nejlepší investice do budoucna.

Těmto projektům fandím, případně se omlouvám za OT.
pibi
Příspěvky: 990
Registrován: ned led 01, 2023 6:17 pm
Lokalita: Východně od 3nce
Systémové napětí: 48V
Výkon panelů [Wp]: 14kWp
Kapacita baterie [kWh]: 28kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Horalova FVE

Příspěvek od pibi »

Migel píše:
To by vyzeralo inak keby sa pozeralo na peniaze..je vidiet ze to chce mat poriadne spravene..ale mozno aj 95mm kabel by nebol zly na prepoj od bateriek k menicom pouzit ,kedze do buducna tam chce davat este baterky naviac..
Možná mi zbude 70mm2 (nebo přikoupím), kterou propojuji střídače se sběrnicí, pokud bude více baterek, tak budou připojeny zase samostatnými přívody ke sběrnici.
7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
Antrac1t
Příspěvky: 386
Registrován: ned čer 26, 2022 3:33 pm
Lokalita: Znojemsko
Systémové napětí: 48V
Výkon panelů [Wp]: 5500
Kapacita baterie [kWh]: 11
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Horalova FVE

Příspěvek od Antrac1t »

Pekna a cista prace :), hlavne se mi libi zaveseni na te konzoli ...jen dotaz, daval jsi pod ti MP2 nejaky silentbloky popr tu konzoli? + ty oriony mas jako backup na switche a cctv?
string1 - 5.5kwp 3S4P - 460wp | 3x Multiplus ii 3000VA 1F systém | Lifepo4 230AH 48V + Seplos BMS
Uživatelský avatar
TomHC
Příspěvky: 1851
Registrován: pát lis 11, 2022 8:14 am
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 5520
Kapacita baterie [kWh]: 14
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: Horalova FVE

Příspěvek od TomHC »

Diablo1st píše:
35mm2 medzi busbarom a baterkou pre dva meniče je málo, rovno ich zdvoj.
Ja mám 35 mm2 (pre každý pól) pre 5.5 kW MUST a tiež to asi vymením. Zatiaľ som pozeral len dáta z BMS a meniča, ale pokusne zaťažím menič na 5 kW a premeriam multimetrom, či to sedí.

Pri 6.37 kW (120A) z baterky mi to reportovalo úbytok 1V! To som fakt nečakal.
Přílohy
2x MUST PH1800 5.5kW, 8.85kWp 3x 2S3P, V+J+Z, 16x 280 Ah LiFePO4 (14.3 kWh), BMS JBD 200A, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome 01/2023 -> 11/2024 = 8.7 MWh AC
Pawel
Příspěvky: 875
Registrován: stř říj 02, 2013 8:57 am

Re: Horalova FVE

Příspěvek od Pawel »

jannecz píše:
Pawel píše:
Opravdu pěkné jen trochu pochybuji že si to na sebe vydělá ale možná že to je ale z poloviny koníček.

Proboha, lidi, běžte s těma kecama, jestli si to na sebe vydělá, nebo ne, už do p....e !!!
Pokud na to mám a baví mě to, je jedno, kolik to stojí! Prostě to tak chci!
A už samo o sobě do soběstačnosti je nejlepší investice do budoucna.

Těmto projektům fandím, případně se omlouvám za OT.
Proč vás to tak rozčiluje. Soběstačný asi není v Čechách nikdo a že někomu vypadne 2x za rok DS tak tak to také nic neznamená. A ještě si to pořádně přečtěte nic jsem nekritizoval jen konstatoval a chválil.
jannecz
Příspěvky: 55
Registrován: pát lis 26, 2021 7:54 am

Re: Horalova FVE

Příspěvek od jannecz »

Pawel píše:
jannecz píše:
Pawel píše:
Opravdu pěkné jen trochu pochybuji že si to na sebe vydělá ale možná že to je ale z poloviny koníček.

Proboha, lidi, běžte s těma kecama, jestli si to na sebe vydělá, nebo ne, už do p....e !!!
Pokud na to mám a baví mě to, je jedno, kolik to stojí! Prostě to tak chci!
A už samo o sobě do soběstačnosti je nejlepší investice do budoucna.

Těmto projektům fandím, případně se omlouvám za OT.
Proč vás to tak rozčiluje. Soběstačný asi není v Čechách nikdo a že někomu vypadne 2x za rok DS tak tak to také nic neznamená. A ještě si to pořádně přečtěte nic jsem nekritizoval jen konstatoval a chválil.
Nechci to tu špinit OT, kdyžtak admine smazat, ale poslední reakce...

Nejsem rozčílený, jsem naprosto klidný. Ale skoro pokaždé, když někdo chce představit svůj projekt typu "FV s větší investicí", nebo i klidně levné řešení "samodomo" i třeba s vlastním vývojem, přečtu si tento žvást... "vyplatí ???"
Je toto normální?

Jinak já psal o investici do soběstačnosti...
pibi
Příspěvky: 990
Registrován: ned led 01, 2023 6:17 pm
Lokalita: Východně od 3nce
Systémové napětí: 48V
Výkon panelů [Wp]: 14kWp
Kapacita baterie [kWh]: 28kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Horalova FVE

Příspěvek od pibi »

Antrac1t píše:
Pekna a cista prace :), hlavne se mi libi zaveseni na te konzoli ...jen dotaz, daval jsi pod ti MP2 nejaky silentbloky popr tu konzoli? + ty oriony mas jako backup na switche a cctv?
Stojky jsou po celé zadní straně podlepené 3mm modrou pěnovou páskou pro těsnění kontralatí na střeše a přes závitovky v chemické kotvě přišroubované do zdi.

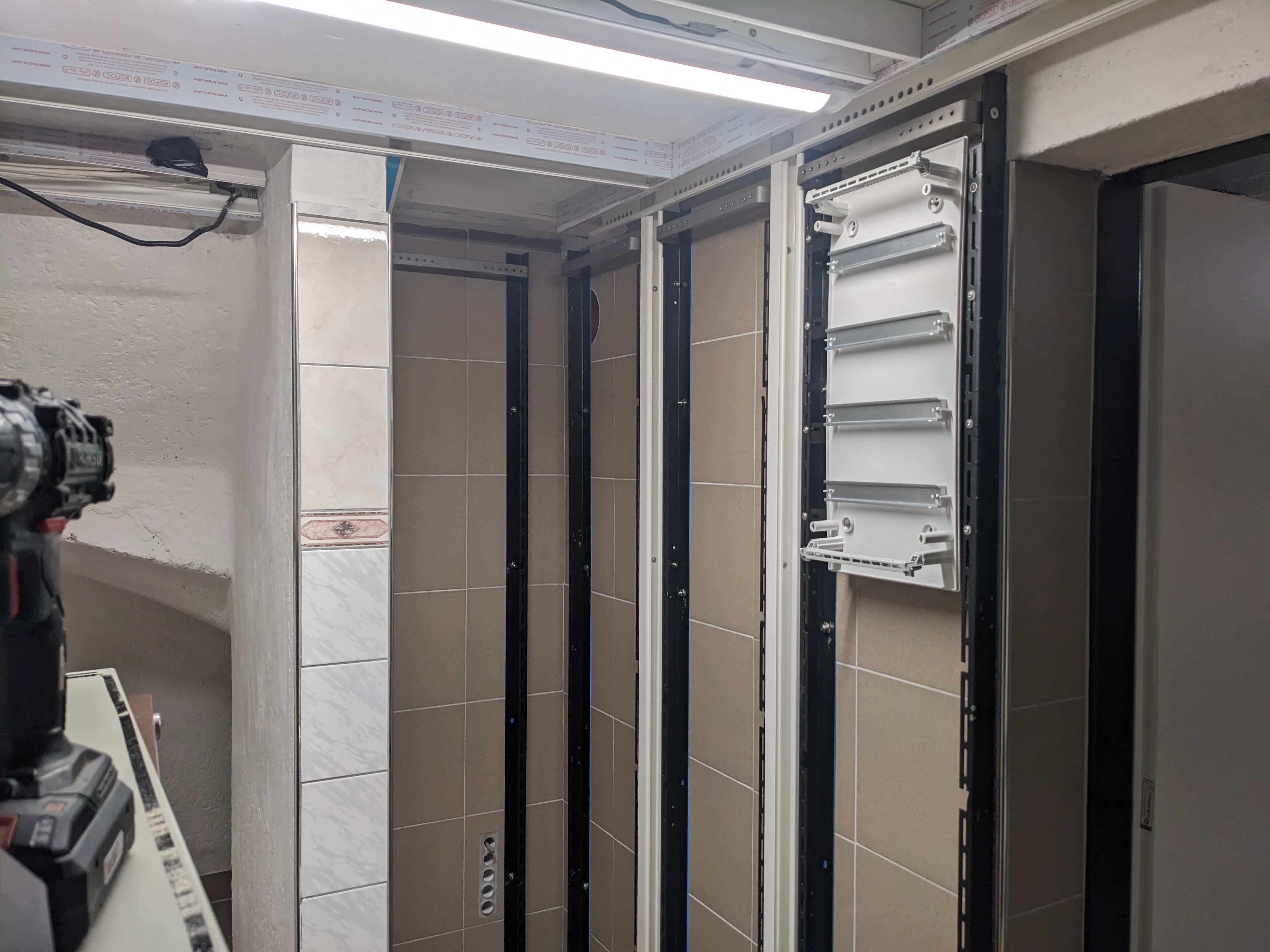

Stojky jsou asi 3mm U profil s podélnými dírami pro M6 po celé výšce, zdemontoval jsem v práci vyřazený rozvaděč, mezi ně jsem vložil parapetní kanál Kopos PK 90x55, po stropě vedu PK 110x65
Dal jsem tam i DIY MET:
MET
MET
MP2 visí natvrdo, jen před montáží jsem použil trochu autohifi matroše, co mi zbyl:
Oriony 48/12 9A budou pro napájení stávajícího systému 12/24V (0-aku-12V-aku-24V), který slouží pro ovládání a pohon rolet, vzduchotechniku, noční LED osvětlení chodby a pod. Teď tam mám 2 separátní nabíječky a 2x vyřazenou gelovku z UPS, další nabíječku + gel 12V mám pro signalizaci přetopení kotle, tak to sjednotím na jeden systém.
7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
pibi
Příspěvky: 990
Registrován: ned led 01, 2023 6:17 pm
Lokalita: Východně od 3nce
Systémové napětí: 48V
Výkon panelů [Wp]: 14kWp
Kapacita baterie [kWh]: 28kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Horalova FVE

Příspěvek od pibi »

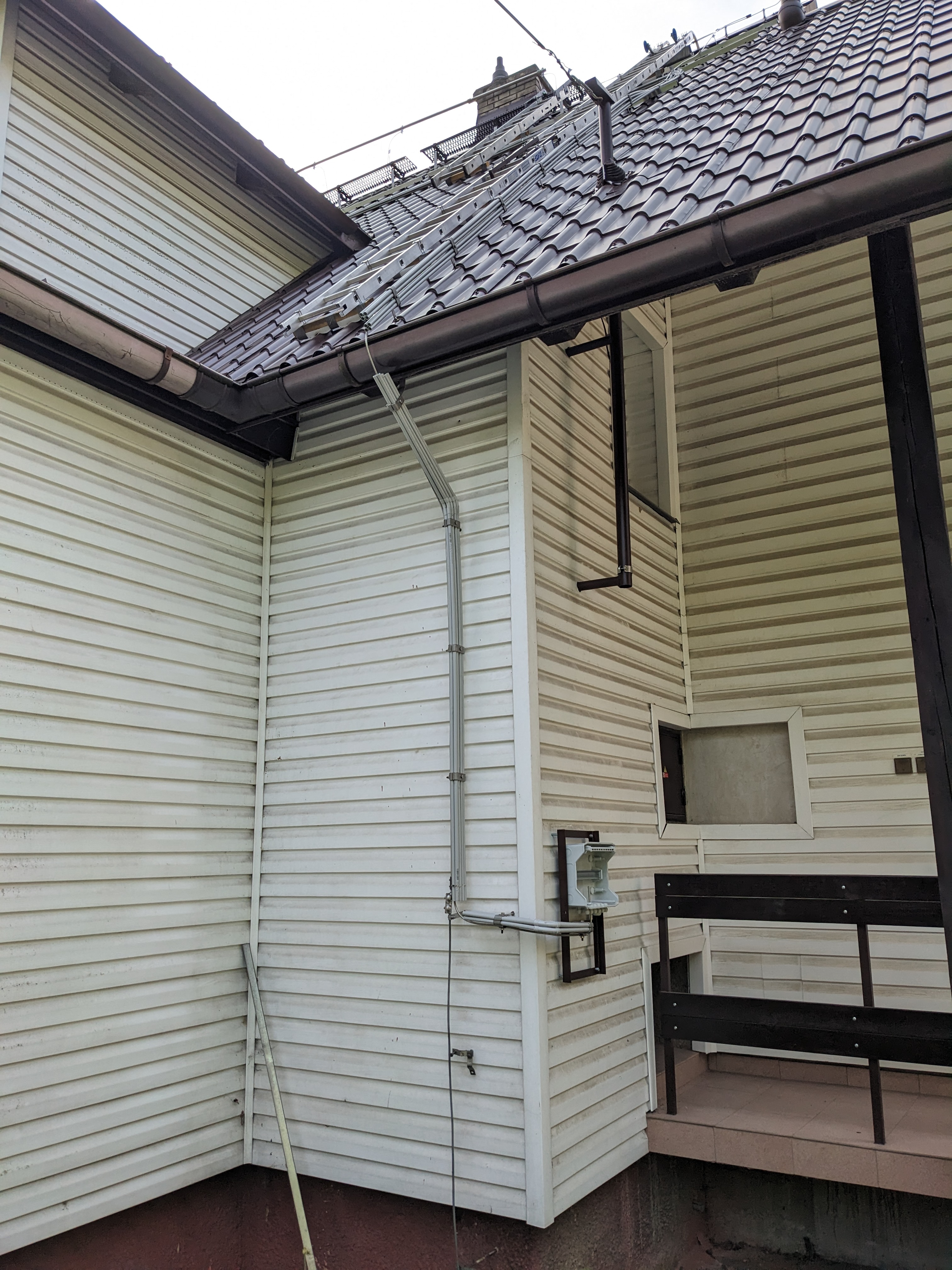

První kombibox pevně visí a vytrubkovaná trasa k prvnímu stringu.
7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
bokser01
Příspěvky: 1547
Registrován: pon úno 07, 2022 2:43 pm
Lokalita: Okolí Pardubic
Systémové napětí: 24V
Výkon panelů [Wp]: 10120
Kapacita baterie [kWh]: 13,4
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Horalova FVE

Příspěvek od bokser01 »

Vést kabely od stringů po hromosvodu? :o
MUST 3KW 80A MPPT 24V/ 3,75kWp stringy 5s3P 200wp + 5s1P 150wp. 2 měnič MUST 3KW 80A MPPT 24V 6370Wp stringy 2S4P 400wp bifacial + 2S1P 410wp + 2S3P 395wp Baterie 13,4KWh lifepo4 (2X 8S 280Ah EVE), Celek tedy 10120Wp :yes:
sasy
Příspěvky: 53
Registrován: sob čer 26, 2021 11:33 am

Re: Horalova FVE

Příspěvek od sasy »

Jenom ten souběh už je mazec.
