[cipis]

Mas to prosim te nekde zverejnene?

[hibiki]

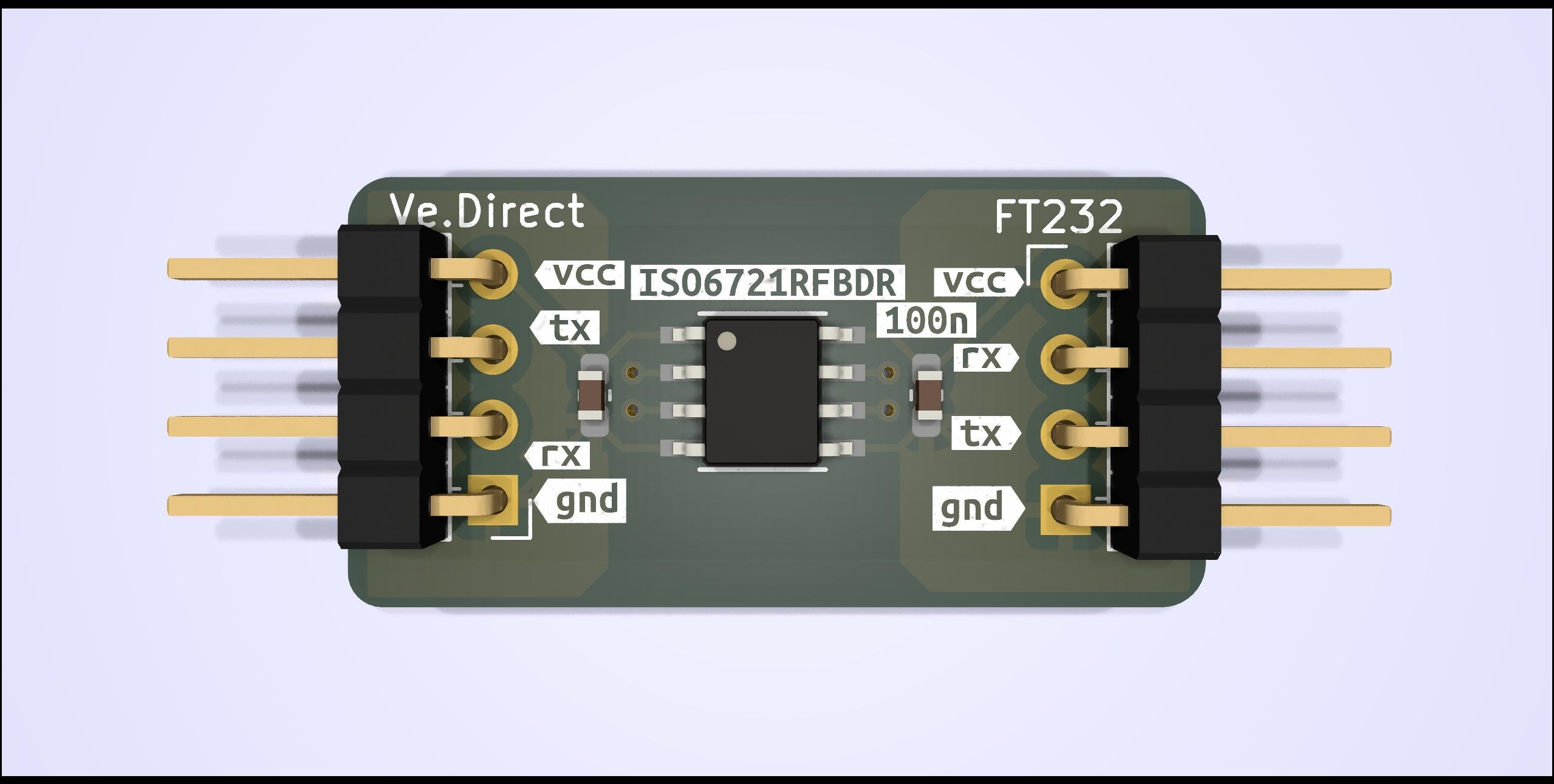

Mam rozpracovanou 2. verzi, ta prvni ma na stranach odpovidajici konektory - JST-XH a JST-PH, ale strasne spatne se mi krimpuji, takze 2,54 mm DuPont je snad lepsi volba. Plus jsem teda pridal popisky. Behem dneska to zkusim dat na github. Prozatimni verze v priloze, KiCAD je ve verzi 7.0

izolatorVE.zip

(914.1 KiB) Staženo 85 x

gerber.zip

(22.82 KiB) Staženo 89 x

[kodl69]

Nijak neshazuju tvoji snahu, ale umím to míň pracně a asi i levněj.
Používám už dlouhý leta s úspěchem ADUM1201 na uart, zároveň se s tím sveze bezpracně konverze 5V/3.3V , modulek s napájeným šváben na ali za pár drobnejch: https://vi.aliexpress.com/item/10050062 ... ry_from%3A v zásadě je to stejný jako tvůj návrh, jenom bez práce. Na I2C používám ADUM1251, data chodí obousměrně, ale to na ali nemají, ale stačí švába napájet jenom na redukci SO8/DIP a přibastlit dva blokovací kondenzátory...
P.S. Dupont... Absolutně žádný zajištění proti připojení naopak, pokud neuděláš na 4 dráty 5 pin konektor s jednou vystřiženým pinem a ucpanou dírkou v samici proti tomu. To je dobrý na bastlení, ale na provoz, kde to odpojím a bez rozmyslu zapojím zpátky jistě ne. XH/PH - na diyBMS jsem jich nakrimploval celkem velký množství, a bez problému, asi nemáš dobrý kleště. Já doporučuju tyhle: https://vi.aliexpress.com/item/10050050 ... ry_from%3A

[hibiki]

No, po pár falešných součástkách z alika už tam čipy neberu, plus jsem to potřeboval rychle a z aislera jsem to měl za pár dnů. Navíc mě baví navrhování PCB, i když tohle je až moc primitivní.

[kodl69]

Chápu to, jenom ukazuju alternativu. Samotný švábi můžou být problém (a to je delší diskuze, patří asi jinam) ale hotový modulky dycky nějak chodily. Možná ty ADUM nejsou doopravdy ARZ (1Mb/s ale pro 9k6 UART je to jedno) a zrovna s tímhle jsem nikdy neměl problém, jinak bych to takhle neinzeroval.

[hibiki]

Ja to beru, ostatnim se ta informace urcite hodi, a vzit modul z alika je urcite jednodussi a pristupne vice lidem, nez si objednavat tistak, soucastky a pak to pajet.

[glottis]

ja si delal podobnou desku ale dal tam moznost rovnou stabilizatoru na vyssi napeti

viewtopic.php?p=175248#p175248

kdyz se pred to da zenerka a vykonovy odpor, jde to napajet rovnou z jkbms

[unicast]

Tak jsem si koupil komunikační destičku k JKBMS a zjistil jsem, že mi nesedí kabely. Díval jsem se po jiných a našel moduly i kabely jen pro čtyřdrátové konektory. Jak s nimi komunikujete po RS-485 vy?

[Dagus]

Ta jk kostka převodník rs485 se dává do portu GPS myslím(musel bych mrknout) ten origo can/rs485 port mám teď doma a je to 2drát od jk
