Mas to prosim te nekde zverejnene?
13,38 kWp: 9850 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40 680 Wh staré olovo 15 258 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40 680 Wh staré olovo 15 258 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
-
- Příspěvky: 41
- Registrován: úte srp 09, 2022 12:11 pm
- Reputace: 4
- Lokalita: Ustecky kraj
- Systémové napětí: 48V
- Výkon panelů [Wp]: 3480
- Kapacita baterie [kWh]: 2.88
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: JK BMS
Mam rozpracovanou 2. verzi, ta prvni ma na stranach odpovidajici konektory - JST-XH a JST-PH, ale strasne spatne se mi krimpuji, takze 2,54 mm DuPont je snad lepsi volba. Plus jsem teda pridal popisky. Behem dneska to zkusim dat na github. Prozatimni verze v priloze, KiCAD je ve verzi 7.0
-
- Příspěvky: 7916
- Registrován: sob črc 19, 2014 8:56 pm
- Reputace: 993
- Lokalita: severně od Brna
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8kWp
- Kapacita baterie [kWh]: 12kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: JK BMS
Nijak neshazuju tvoji snahu, ale umím to míň pracně a asi i levněj.
Používám už dlouhý leta s úspěchem ADUM1201 na uart, zároveň se s tím sveze bezpracně konverze 5V/3.3V , modulek s napájeným šváben na ali za pár drobnejch: https://vi.aliexpress.com/item/10050062 ... ry_from%3A v zásadě je to stejný jako tvůj návrh, jenom bez práce. Na I2C používám ADUM1251, data chodí obousměrně, ale to na ali nemají, ale stačí švába napájet jenom na redukci SO8/DIP a přibastlit dva blokovací kondenzátory...
P.S. Dupont... Absolutně žádný zajištění proti připojení naopak, pokud neuděláš na 4 dráty 5 pin konektor s jednou vystřiženým pinem a ucpanou dírkou v samici proti tomu. To je dobrý na bastlení, ale na provoz, kde to odpojím a bez rozmyslu zapojím zpátky jistě ne. XH/PH - na diyBMS jsem jich nakrimploval celkem velký množství, a bez problému, asi nemáš dobrý kleště. Já doporučuju tyhle: https://vi.aliexpress.com/item/10050050 ... ry_from%3A
Používám už dlouhý leta s úspěchem ADUM1201 na uart, zároveň se s tím sveze bezpracně konverze 5V/3.3V , modulek s napájeným šváben na ali za pár drobnejch: https://vi.aliexpress.com/item/10050062 ... ry_from%3A v zásadě je to stejný jako tvůj návrh, jenom bez práce. Na I2C používám ADUM1251, data chodí obousměrně, ale to na ali nemají, ale stačí švába napájet jenom na redukci SO8/DIP a přibastlit dva blokovací kondenzátory...
P.S. Dupont... Absolutně žádný zajištění proti připojení naopak, pokud neuděláš na 4 dráty 5 pin konektor s jednou vystřiženým pinem a ucpanou dírkou v samici proti tomu. To je dobrý na bastlení, ale na provoz, kde to odpojím a bez rozmyslu zapojím zpátky jistě ne. XH/PH - na diyBMS jsem jich nakrimploval celkem velký množství, a bez problému, asi nemáš dobrý kleště. Já doporučuju tyhle: https://vi.aliexpress.com/item/10050050 ... ry_from%3A
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
-
- Příspěvky: 41
- Registrován: úte srp 09, 2022 12:11 pm
- Reputace: 4
- Lokalita: Ustecky kraj
- Systémové napětí: 48V
- Výkon panelů [Wp]: 3480
- Kapacita baterie [kWh]: 2.88
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: JK BMS
No, po pár falešných součástkách z alika už tam čipy neberu, plus jsem to potřeboval rychle a z aislera jsem to měl za pár dnů. Navíc mě baví navrhování PCB, i když tohle je až moc primitivní.
-
- Příspěvky: 7916
- Registrován: sob črc 19, 2014 8:56 pm
- Reputace: 993
- Lokalita: severně od Brna
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8kWp
- Kapacita baterie [kWh]: 12kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: JK BMS
Chápu to, jenom ukazuju alternativu. Samotný švábi můžou být problém (a to je delší diskuze, patří asi jinam) ale hotový modulky dycky nějak chodily. Možná ty ADUM nejsou doopravdy ARZ (1Mb/s ale pro 9k6 UART je to jedno) a zrovna s tímhle jsem nikdy neměl problém, jinak bych to takhle neinzeroval.
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
-
- Příspěvky: 41
- Registrován: úte srp 09, 2022 12:11 pm
- Reputace: 4
- Lokalita: Ustecky kraj
- Systémové napětí: 48V
- Výkon panelů [Wp]: 3480
- Kapacita baterie [kWh]: 2.88
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: JK BMS
Ja to beru, ostatnim se ta informace urcite hodi, a vzit modul z alika je urcite jednodussi a pristupne vice lidem, nez si objednavat tistak, soucastky a pak to pajet.
-
- Příspěvky: 3053
- Registrován: stř úno 02, 2022 10:30 am
- Reputace: 366
- Lokalita: okolí Mělníka
- Systémové napětí: 48V
- Výkon panelů [Wp]: 13000
- Kapacita baterie [kWh]: 15
Re: JK BMS
ja si delal podobnou desku ale dal tam moznost rovnou stabilizatoru na vyssi napeti
viewtopic.php?p=175248#p175248
kdyz se pred to da zenerka a vykonovy odpor, jde to napajet rovnou z jkbms
viewtopic.php?p=175248#p175248
kdyz se pred to da zenerka a vykonovy odpor, jde to napajet rovnou z jkbms
-
- Příspěvky: 1908
- Registrován: sob bře 30, 2019 10:27 am
- Reputace: 335
- Lokalita: JV od pekla :)
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5100
- Kapacita baterie [kWh]: 33
- Chci/Mám dotaci: NE
Re: JK BMS
Tak jsem si koupil komunikační destičku k JKBMS a zjistil jsem, že mi nesedí kabely. Díval jsem se po jiných a našel moduly i kabely jen pro čtyřdrátové konektory. Jak s nimi komunikujete po RS-485 vy?
-
- Příspěvky: 2090
- Registrován: ned úno 17, 2019 9:07 pm
- Reputace: 217
- Lokalita: Liberec
- Systémové napětí: 48V
- Výkon panelů [Wp]: 7820
- Kapacita baterie [kWh]: 32
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: JK BMS
Ta jk kostka převodník rs485 se dává do portu GPS myslím(musel bych mrknout) ten origo can/rs485 port mám teď doma a je to 2drát od jk
7820Wp, SV 12° 1710Wp Poly, J 90° 1820Wp Mono, JZ 12° 1680Wp Poly, JZ2 12° 1800Wp Mono, J 40° 810Wp Hyundai
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
-
- Příspěvky: 1908
- Registrován: sob bře 30, 2019 10:27 am
- Reputace: 335
- Lokalita: JV od pekla :)
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5100
- Kapacita baterie [kWh]: 33
- Chci/Mám dotaci: NE
Re: JK BMS

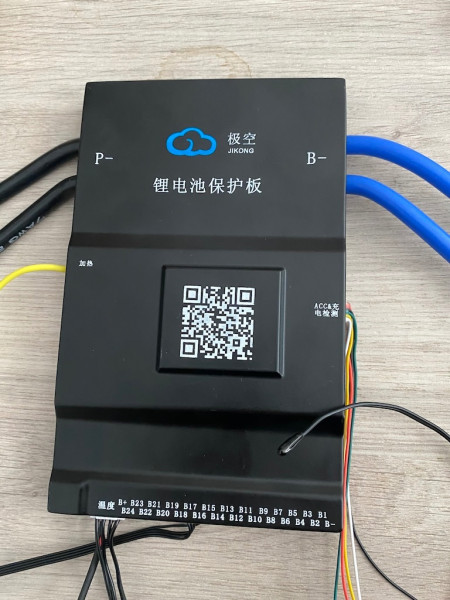

Dorazila další JK BMS (JK-B2A20S20PHC). Tentokrát v balení bylo o poznání víc kabelů, za to už zcela chyběl jakýkoli náznak manuálu. Z BMS vede žlutý drát, u kterého není zcela zřejmé, k čemu slouží, AI překlad čínských znaků říká něco o vyhřivání.
Kromě toho přibyl z druhé strany konektor označený ACC. Když jsem hledal v online dokumentaci, popis těch vodičů jsem nenašel, dokumentace se o nich vůbec nezmiňuje.
Má někdo Ahnung, jak my Češi říkáme, k čemu ty jednotlivé vodiče přesně slouží?
Kromě toho přibyl z druhé strany konektor označený ACC. Když jsem hledal v online dokumentaci, popis těch vodičů jsem nenašel, dokumentace se o nich vůbec nezmiňuje.
Má někdo Ahnung, jak my Češi říkáme, k čemu ty jednotlivé vodiče přesně slouží?

-
- Příspěvky: 1764
- Registrován: úte říj 12, 2021 10:43 am
- Reputace: 312
- Lokalita: Blízko Ústí nad Labem
- Systémové napětí: 48V
- Výkon panelů [Wp]: 10790
- Kapacita baterie [kWh]: 13
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: JK BMS
To vyhřívání bude vyhřívání baterky kvůli nabíjení při nízkých teplotách
mobilní elektrárna 3x Uni-solar PVL-68 a Victron 75/15 MPPT
doma 3280 Wp JV, 3810 Wp JZ, 3690 Wp SZ, Easun SMW 8k (rebrandovaný MAX 8 kW), aku 13kWh 16s LiFePO4
doma 3280 Wp JV, 3810 Wp JZ, 3690 Wp SZ, Easun SMW 8k (rebrandovaný MAX 8 kW), aku 13kWh 16s LiFePO4
-
- Příspěvky: 1908
- Registrován: sob bře 30, 2019 10:27 am
- Reputace: 335
- Lokalita: JV od pekla :)
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5100
- Kapacita baterie [kWh]: 33
- Chci/Mám dotaci: NE
Re: JK BMS
To je asi zjevné. Ale otázky, na které je potřeba znát odpověď, ale tu asi ví jen výrobce, jsou:
Zapojuje se to proti plusu nebo proti mínusu? Jaký topný odpor?
K čemu je těch 5 drátů na ACC konektorů a co přesně každý z nich dělá?
Na ty jsem nikde odpověď zatím nenašel.
Zapojuje se to proti plusu nebo proti mínusu? Jaký topný odpor?
K čemu je těch 5 drátů na ACC konektorů a co přesně každý z nich dělá?
Na ty jsem nikde odpověď zatím nenašel.
-
- Příspěvky: 1107
- Registrován: úte led 24, 2012 8:55 am
- Reputace: 58
- Lokalita: Okolí Uherského Brodu
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: JK BMS
je to konektor na připojení paralelního modulu (proudový limiter) dokumentace zde: https://www.lifepo4-shop.cz/jk-bms-8s-2 ... -heat-p257
kdo si hraje nezlobí
9xRenesola 240Wp+9x Benq 265Wp, 6xTrina 410Wp, 14x Leapton 450Wp, 2xStuder VT65 1xVT 80, 2x XTM4000-48, 40kW Lifepo4..vše ve výstavbě, hotovo 99%. BMW i3 BEV
9xRenesola 240Wp+9x Benq 265Wp, 6xTrina 410Wp, 14x Leapton 450Wp, 2xStuder VT65 1xVT 80, 2x XTM4000-48, 40kW Lifepo4..vše ve výstavbě, hotovo 99%. BMW i3 BEV
