FVE s podporou z DS

[rva]

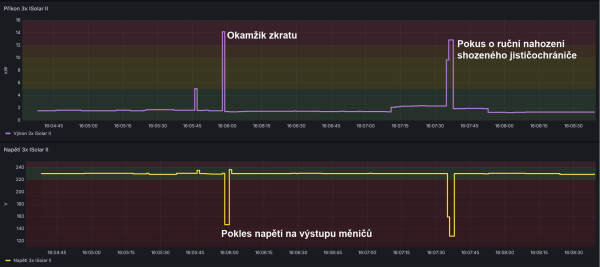

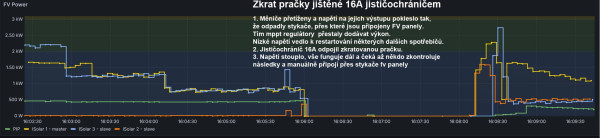

Tak nastala příležitost vyzkoušet něco, co člověk nerad zkouší. U pračky jištěné 16A jističochráničem došlo ke zkratu. Trval jen chvíli než jističochránič vybavil. Kdyby trval déle, řízené vypnutí elektrárny by pokračovalo až odpojením baterie.Takto došlo jen k odpojení FV panelů a vstupu DS do měničů.

[rva]

Kde je u pračky vada jsem zatím nezjistil. Kontakty pro konektory jsou neuvěřitelně zkorodované, tak příčinou klidně mohl být vysoký přechodový odpor a kdo ví, co pak šlo do motoru namísto tří fází z měniče. Výkonová část měniče vypadá v pořádku.
Nemá někdo postup, jak zkorodované části DPS nahradit něčím vodivým? Natažení cínu moc nefunguje.

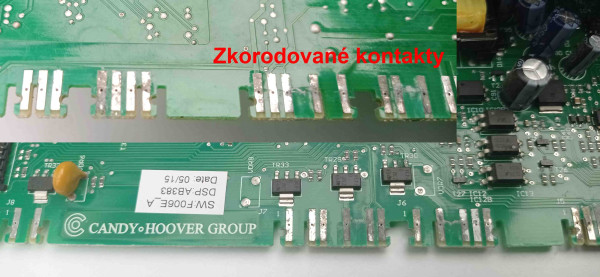

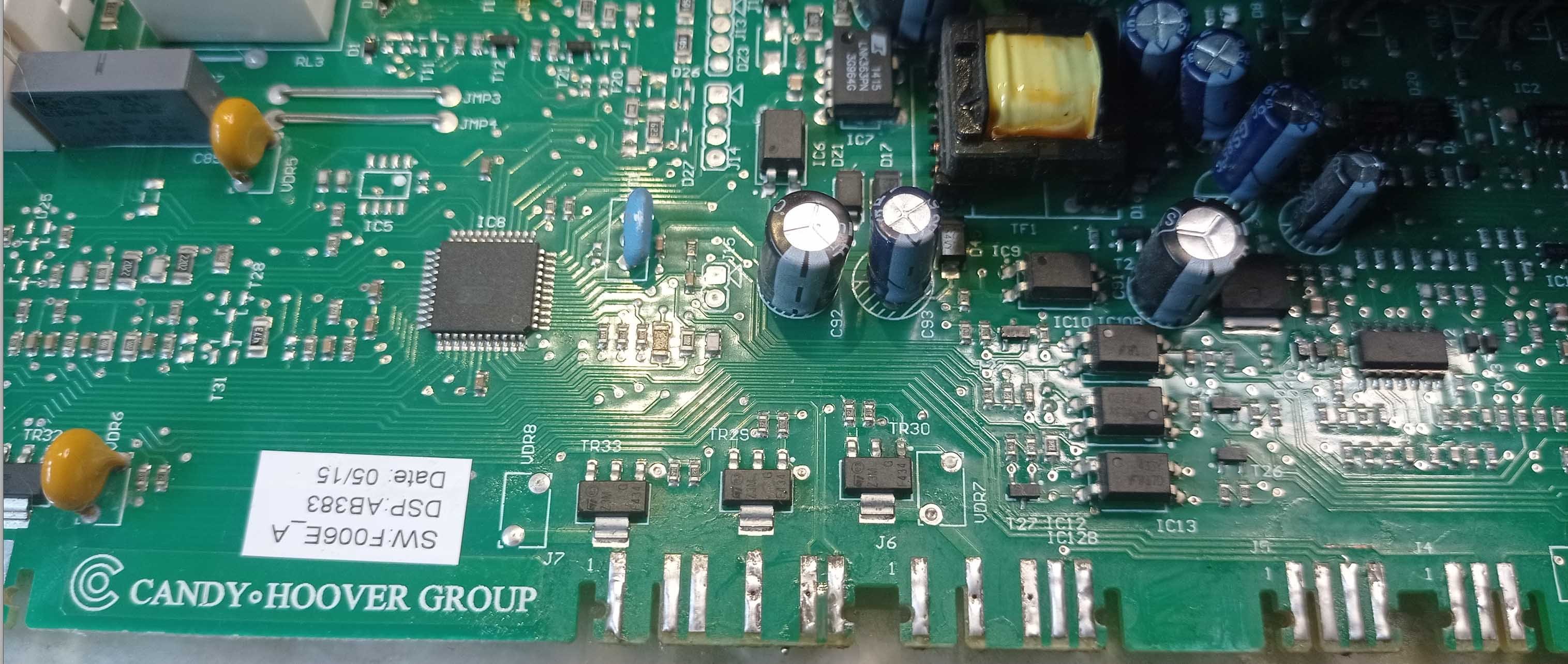

Zkorodované kontakty hlavní DPS u pračky Hoover DXA_DWA

[kamils]

A něco takového: Chemická stříbřící lázeň , případně pájecí pastu na smd a potáhnout cínem.

[jahodovák]

cín na skorodovaný materiál nenaneseš,je třeba mechanicky tu vrstvu odstranit a teprve potom opatrně pocínovat,je třeba ale dávat pozor aby při tom mechanickém odstranování neodloupl od základu,takže pomalu a opatrně...

[cipis]

Sehnat desky z nejakeho vraku neni kde? Ikdyz opravovat tohle asi nema cenu, v podobnem stavu budou i ty kontakty v protikusu.

[TomHC]

Na čistenie skorodovaných kontaktov používam "tužku" zo sklených vlákien, takéto niečo - https://eshop.advantage-fl.cz/eshop/ruc ... m-sirokym/

[gupa]

To není koroze, to je cínový mor. Měl by jít normálně pod pájkou a řádným nanesení pájedla revitalizovat. Mor je nezastavitelný proces.

Edit: Hoover, značka které je se potřeba vyhnout.

Edit: Pájka na obnovu musí mít podíl olova. Olovo zlepší odolnost proti moru a napěťový krystalizaci.

[rva]

Dle návodu jsem pod šedým nevodivým povrchem hledal a našel ještě něco vodivého a pod tavidlem natahoval pájku s olovem tak dlouho, až se kontakty obnovily do stavu, ze kterého mám dobrý pocit:

Obnovené kontakty na DPS

Mezitím jsem našel závadu pračky - vstupní EMI filtr shořel. Vypadá to, že se roztavilo feritové jádro a dokonce přepálil i vodič cívky. Až od tohoto tepla se natavil kondenzátor pod cívkou. Že by 3f měnič pračky začal dávat takový bordel, který by vedl k přetížení filtru?

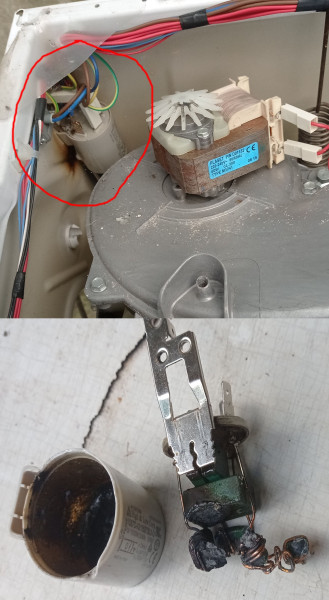

Vadný EMI filtr

Za nový chtějí 25 EUR, tak zkusím čínskou náhradu za 5 EUR.

[Kostěj]

Mezitím jsem našel závadu pračky - vstupní EMI filtr shořel.

Tohle mi udělala myčka před pár lety, podle obrázku stejný kurvítko. Kurvítko jsem vyhodil, nové nedával, myčka už třetí rok jede dál.

[rva]

Nejdřív to chci zkusit s jiným EMI filtrem. Jako prevence, abych si nepouštěl do rozvodů všechno možné z měniče pračky. Nevím, jestli se dá nějak amatérsky změřit vliv takového filtru a jestli je potřeba.

[unicast]

Proudovou osciloskopickou sondou by to mělo být vidět.

[Mex]

Třeba tranzistorákem na AM vlnovém rozsahu.

[josse]

Nejdřív to chci zkusit s jiným EMI filtrem. Jako prevence, abych si nepouštěl do rozvodů všechno možné z měniče pračky. Nevím, jestli se dá nějak amatérsky změřit vliv takového filtru a jestli je potřeba.

Dle toho jak byla otázka formulována, v tomto ostrovu není třeba řešit rušení, až nastane, bude to na něčem poznat a pak bude co zlepšovat.

Odesláno z mého SM-S908B pomocí Tapatalk

[rva]

Mám někde usb softwarové rádio http://sdr.ipip.cz, to projíždí jak am tak fm, tam by mohly být rušivé frekvence vidět.

[rva]

Dnes po 21:00 bude Muskův vláček obzvlášť dlouhý - 39 "vagónů":

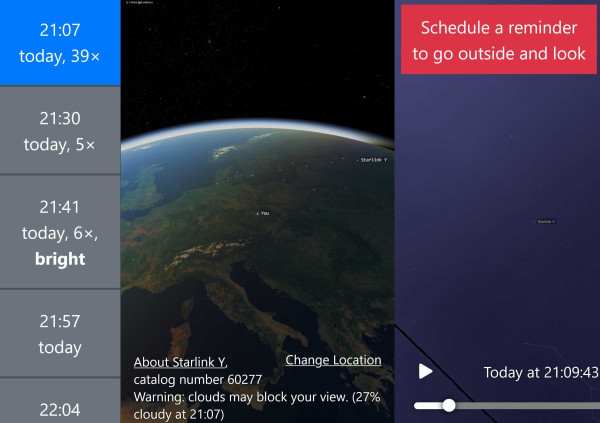

Muskův vláček

Kdo má volnou oblohu severním směrem, může zvednout hlavu a podívat se, co nám lítá nad hlavou.

[rva]

Velmi zřídka se u některého modulu espHome stane, že nekomunikuje s HA a není přístupný ani z LAN. Třeba je slabý signál wifi, třeba nějaká chyba v aplikaci espHome. Daný modul pak má výpadky, např. tady:

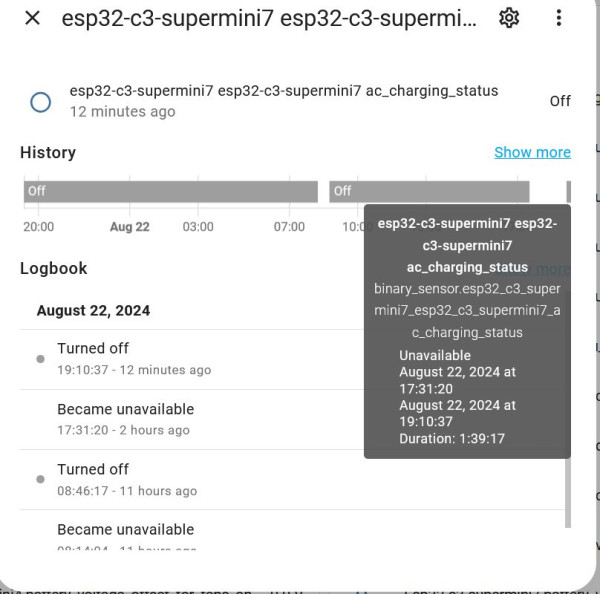

espHome unavailable

Řeším to tak, že modul odpojím a zase připojím k napájení.
Existuje nějaký espHome postup jak vlastní modul testuje jestli je online, popřípadě dokonce komunikuje s HA a pokud ne, tak provede vlastní reset s tím, že se třeba spojení obnoví?

[TomHC]

Ak používaš na integráciu do HA API a nie MQTT, tak je tam automaticky reštart ak nie je API dostupné. Je to parameter reboot_timeout, default je 15 minút.

https://esphome.io/components/api.html# ... -variables

[rva]

No jo, koukám, že dle nastavení by se měl modul restartovat a pokusit se obnovit komunikaci. Asi to nedělá a dělá kdo ví co. Napraví to až odpojení od napájení. Pokud se to vyskytne, zkusím se k modulu připojit přes usb jestli komunikuje po sériové lince. Při častějším výskytu vyměním modul.
1. u zařízení, která mám pod Shelly se to nestalo nikdy
2. u esphome velmi zřídka -
2.1. venkovní snímání barometrických podmínek - cca 1x za měsíc
2.2. komunikace s měničem - včera poprvé
3. tuya záleží od typu zařízení (nejhorší je jeden smart jistič cca 1x za měsíc).

[kkristian]

ja som mal problem so zamrzanim esp na menici, niekedy odmrzol sam, niekedy som ho musel restartovat. Nakoniec sa jednalo o vadne esp8266

[rva]

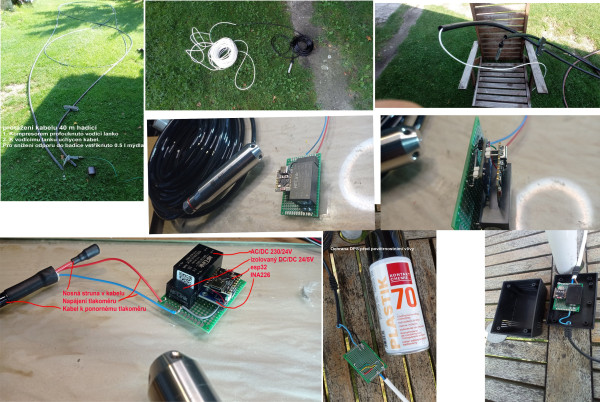

Dodělal jsem monitorování tlaku ve vrtané studni (110 mm/ 40 m) pomocí tlakoměru ponořeného cca 1 m ode dna:

Monitorování hladiny ve studni

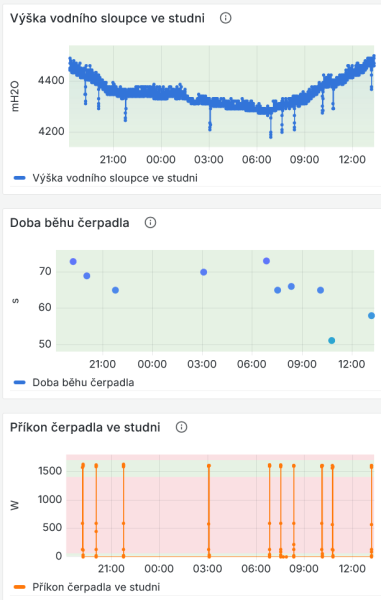

Výška hladiny ve studni

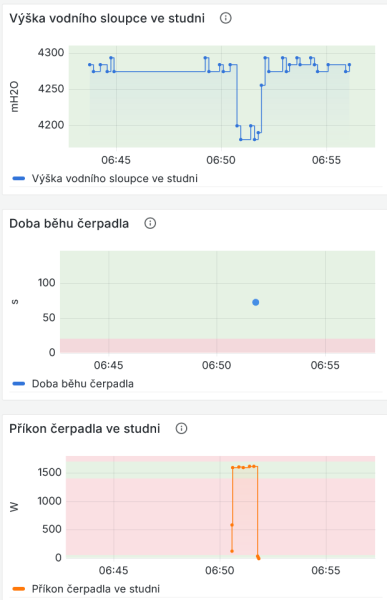

Výška hladiny ve studni během čerpání

Tlakoměr má proudový výstup 4-20 mA. Proto jsem:
1. Na tom INA226 jsem vyměnil jeho bočník 0.1 Ohm za 10 Ohm (po kalibraci 9 Ohm) aby bylo napětí na něm vyšší a snáze měřitelné.
2. integrace v espHome zobrazuje a posílá proud do HA pouze na tisíciny ampéru - tady by to bylo v rozsahu 0.004 - 0.020, tedy jen nějakých 16 hodnot. Nevím, jak to změnit, tak jsem to obešel - v konfiguraci jsem schválně uvedl 100x nižší hodnotu bočníku a tím jsou posílány hodnoty proudu 100x vyšší v rozsahu 0.400 - 2.000, tedy 16x100 = 1600 hodnot, což pro monitorování postačuje.

Kód: Vybrat vše

substitutions:
  name: esp32-c3-supermini8
  friendly_name: esp32-c3-supermini8
  device_description: "Monitorování výšky hladiny ve studni pomocí tlakového snímače a proudového snímače INA226"

esphome:
  name: ${name}
  friendly_name: ${friendly_name}
  comment: ${device_description}
  min_version: 2024.6.0
  name_add_mac_suffix: false
  project:
    name: esphome.web
    version: '1.0'

esp32:
  board: esp32-c3-devkitm-1
  framework:
    type: arduino

# Enable logging
logger:

# Enable Home Assistant API
api:
  encryption:
    key: "L2DBEEFHwMl7omKZyp1YxM/W+x4DuQHmuB+aMszkn2M="

ota:
  - platform: esphome
    password: "318af13280ffdb1ec1144739ca36d83d"

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "Esp32-C3-Supermini8"
    password: "5TqR4gOc02WK"

# V HA se pak k položkám "edit" a "logs" objeví položka "visit", kde se po kliknutí otevře stránka esphome daného zařízení
web_server:
  port: 80

captive_portal:

#i2c
#Configuration variables:
#    sda (Optional, Pin): The pin for the data line of the I²C bus. Defaults to the default of your board (usually GPIO21 for ESP32 and GPIO4 for ESP8266).
#    scl (Optional, Pin): The pin for the clock line of the I²C bus. Defaults to the default of your board (usually GPIO22 for ESP32 and GPIO5 for ESP8266).
#    scan (Optional, boolean): If ESPHome should do a search of the I²C address space on startup. Defaults to true.
#    frequency (Optional, float): Set the frequency the I²C bus should operate on. Defaults to 50kHz. Values are 10kHz, 50kHz, 100kHz, 200kHz, … 800kHz
#    timeout (Optional, Time): Set the I²C bus timeout. Defaults to the framework defaults (100us on esp32 with esp-idf, 50ms on esp32 with Arduino, 1s on esp8266 and 1s on rp2040). Maximum on esp-idf is 13ms.
#    id (Optional, ID): Manually specify the ID for this I²C bus if you need multiple I²C buses.
i2c:
   - id: bus_a
     sda: GPIO6
     scl: GPIO7
     scan: true
 #  - id: bus_b
 #    sda: GPIOXX
 #    scl: GPIOXX
 #    scan: true

#ina226
#Configuration variables:
#    address (Optional, integer): Manually specify the I²C address of the sensor. Defaults to 0x40.
#    shunt_resistance (Optional, float): The value of the shunt resistor on the board for current calculation. Defaults to 0.1 ohm.
#    max_current (Optional, float): The maximum current you are expecting. ESPHome will use this to configure the sensor optimally. Defaults to 3.2A.
#    adc_time (Optional, Time or both of the following nested options): The time in microseconds to perform a single ADC conversion. Defaults to 1100us. Valid values are 140us, 204us, 332us, 588us, 1100us, 2116us, 4156us, 8244us.
#        voltage (Required, Time) ADC conversion time for Bus Voltage
#        current (Required, Time) ADC conversion time for Shunt Voltage (Current measurement)
#    adc_averaging (Optional, integer): Selects ADC sample averaging count. Defaults to 4. Valid values are 1, 4, 16, 64, 128, 256, 512, 1024.
#    update_interval (Optional, Time): The interval to check the sensor. Defaults to 60s.
#
#Sensors
#The component offers four sensors. You can configure all or any subset of them. Each configured sensor is reported separately on each update_interval. The name option is required for each sensor configured. All other options from Sensor.
#    current (Optional): Calculated current output, Amperes.
#    power (Optional): Calculated power output, Watts.
#    bus_voltage (Optional): Bus voltage output (voltage of the high side contact), Volts.
#    shunt_voltage (Optional): Shunt voltage (voltage across the shunt resistor) value of the sensor, Volts.
sensor:
  - platform: ina226
    address: 0x40
    # ina226 proud počítá z rozdílu napětí na bočníku. Pro lepší přesnost a rozlišení je vhodné volit bočník tak, aby napětí na něm nebylo moc malé (a samozřejmě nepřesáhlo dovolené napětí čipu)
    # Tady měřím proudy 4-20 mA a původní odpor 0.1 Ohm jsem nahradil odporem 9 Ohm.
    # Kdybych toto (odpor bočníku: 9 ohm) zadal do konfigurace, čip by zobrazoval proud správně v rozsahu 0.004 - 0.020 A. Bohužel zaokrouhleně jen na tyto 3 platné cifry za desetinnou čárkou.
    # Proto do konfigurace dám třeba 100x nižší hodnotu bočníku (shunt_resistance: 0.09 ohm) a tím bude ina226 zobrazovat proud 100x vyšší než je realita (0.400 - 2.000) - opět jsou 3 desetinné cifry, ale proud mám s vyšším rozlišením.
    shunt_resistance: 0.09 ohm
    max_current: 6.4A
    # adc time used for both, Bus Voltage and Shunt Voltage
    adc_time: 8244us
    adc_averaging: 64
    update_interval: 10s
    current:
      name: "INA226 Current"
    power:
      name: "INA226 Power"
    bus_voltage:
      name: "INA226 Bus Voltage"
    shunt_voltage:
      name: "INA226 Shunt Voltage"
