DIY 3kW Arduino MPPT Solar Charge Controller ESP32

[rottenkiwi]

Tak vidim, ze sa da s Attiny 161x a 321x , ako dead time pre half-brige
ako aj 4 nezavisle priebehy pre viac faz. Uz len ten osciloskop.

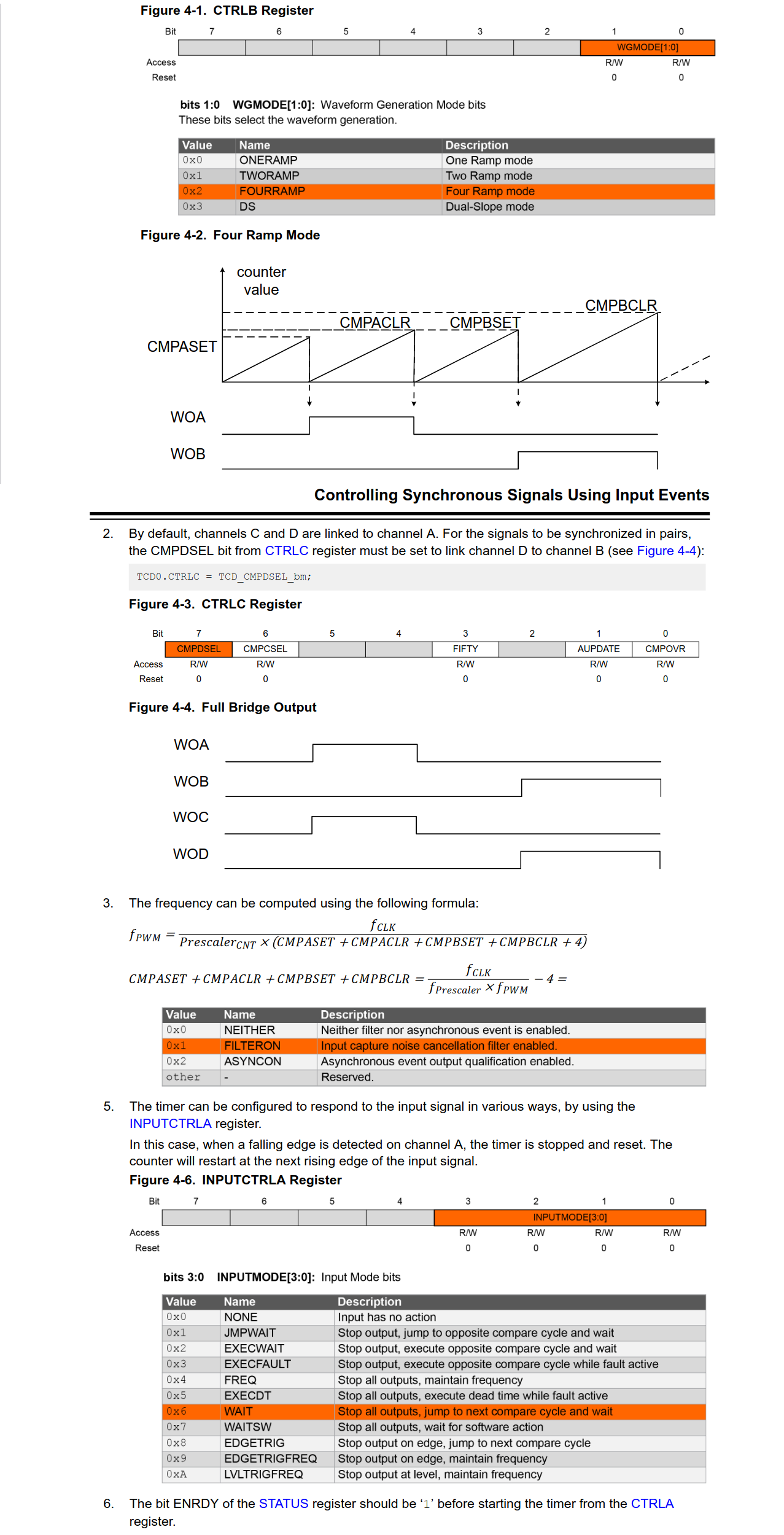

http://ww1.microchip.com/downloads/en/A ... 03212A.pdf

Kód: Vybrat vše

#define SIGNAL_PERIOD_EXAMPLE_VALUE (0xC8)
#define SIGNAL_DUTY_CYCLE_EXAMPLE_VALUE (0x64)
#include <avr/io.h>
/*Using default clock 3.3MHz */
void TCD0_init(void);
void TCD0_enableOutputChannels(void);
void PORT_init(void);
void TCD0_init(void)
{
/* set the waveform mode */
TCD0.CTRLB = TCD_WGMODE_DS_gc;
/* set the signal period */
TCD0.CMPBCLR = SIGNAL_PERIOD_EXAMPLE_VALUE;
/* the signals are alternatively active and a small
symmetric dead time is needed */
TCD0.CMPBSET = SIGNAL_DUTY_CYCLE_EXAMPLE_VALUE
+ 1;
TCD0.CMPASET = SIGNAL_DUTY_CYCLE_EXAMPLE_VALUE - 1;
/* ensure ENRDY bit is set */
while(!(TCD0.STATUS & TCD_ENRDY_bm))
{
;
}
TCD0.CTRLA = TCD_CLKSEL_20MHZ_gc /* choose the timer's clock */
| TCD_CNTPRES_DIV1_gc /* choose the prescaler */
| TCD_ENABLE_bm; /* enable the timer */
}
void TCD0_enableOutputChannels(void)
{
/* enable write protected register */
CPU_CCP = CCP_IOREG_gc;
TCD0.FAULTCTRL = TCD_CMPAEN_bm /* enable channel A */
| TCD_CMPBEN_bm; /* enable channel B */
}
void PORT_init(void)
{
PORTA.DIR |= PIN4_bm /* set pin 4 as output */
| PIN5_bm; /* set pin 5 as output */
}
int main(void)
{
PORT_init();
TCD0_enableOutputChannels();
TCD0_init();
/* Replace with your application code */
while (1)
{
;
}
}

Kód: Vybrat vše

#define SETTLING_TIME_EXAMPLE_VALUE (0x02)
#define DUTY_CYCLE_EXAMPLE_VALUE (0xF6)
#include <avr/io.h>
/*Using default clock 3.3MHz */
void TCD0_init(void);
void TCD0_enableOutputChannels(void);
void EVENT_SYSTEM_init(void);
void PORT_init(void);
void TCD0_init(void)
{
/* set the waveform mode */
TCD0.CTRLB = TCD_WGMODE_FOURRAMP_gc;
/* set channel D to match channel B */
TCD0.CTRLC = TCD_CMPDSEL_bm;
/* set the settling time and duty cycle for the signals*/
TCD0.CMPASET = SETTLING_TIME_EXAMPLE_VALUE;
TCD0.CMPACLR = DUTY_CYCLE_EXAMPLE_VALUE;
TCD0.CMPBSET = SETTLING_TIME_EXAMPLE_VALUE;
TCD0.CMPBCLR = DUTY_CYCLE_EXAMPLE_VALUE;
TCD0.EVCTRLA = TCD_CFG_FILTER_gc /* set the anti-spike filter */
| TCD_EDGE_FALL_LOW_gc /* set the 'fault' state */
| TCD_TRIGEI_bm; /* enable input channel A */
/* set the input mode */
TCD0.INPUTCTRLA = TCD_INPUTMODE_WAIT_gc;
/* ensure ENRDY bit is set */
while(!(TCD0.STATUS & TCD_ENRDY_bm))
{
;
}
TCD0.CTRLA = TCD_CLKSEL_20MHZ_gc /* choose the timer's clock */
| TCD_CNTPRES_DIV4_gc /* choose the prescaler */
| TCD_ENABLE_bm; /* enable the timer */
}
void TCD0_enableOutputChannels(void)
{
/* enable write protected register */
CPU_CCP = CCP_IOREG_gc;
TCD0.FAULTCTRL = TCD_CMPAEN_bm /* enable channel A */
| TCD_CMPBEN_bm /* enable channel B */
| TCD_CMPCEN_bm /* enable channel C */
| TCD_CMPDEN_bm; /* enable channel D */
}
void EVENT_SYSTEM_init(void)
{
EVSYS.ASYNCCH2 = EVSYS_ASYNCCH2_PORTC_PIN5_gc;
EVSYS.ASYNCUSER6 = EVSYS_ASYNCUSER6_ASYNCCH2_gc;
}
void PORT_init(void)
{
/* set pin 4 and pin 5 of port A as output */
PORTA.DIR |= PIN4_bm
| PIN5_bm;
/* set pin 0 and pin 1 of port C as output */
PORTC.DIR |= PIN0_bm
| PIN1_bm;
/* set pin 5 of port C as input */
PORTC.DIR &= ~PIN5_bm;

/* enable pull-up resistor for pin 5 of port C */
PORTC.PIN5CTRL = PORT_PULLUPEN_bm;
}
int main(void)
{
PORT_init();
EVENT_SYSTEM_init();
TCD0_enableOutputChannels();
TCD0_init();
/* Replace with your application code */
while (1)
{
;
}
}

.

[rottenkiwi]

Dalej testujem svoj DIY MPPT,
od juna 2022 to vyrobilo: 346 kWh.

Potreboval by som radu, kde zohnat ACS758 50 A bidirectional,
original senzory u nas, lebo fejkovych uz mam 9 a stoji mi projekt.

200 V IN / 12 - 96 V OUT / 50 A IN / 100 A OUT - ESP32 DIY MPPT:

https://youtu.be/pwpdThiaSlc

[mgx]

https://www.worldwayelec.com/pro/allegr ... -t/2716167

100vkova verzia

https://www.worldwayelec.com/pro/allegr ... m=octopart

je to bieda, neni nikde...

[rottenkiwi]

U nas aj CZ su, ale nie su mi ochotni zmerat ci ma 40 mV na amper
lebo fejky maju 12 - 13.3 mV na amper a potom neviem presne merat
prud na fazu a podla toho menit PWM.

[beethowen]

To ti nikdo měřit nebude. Je to dané obj. kódem. Viz. datasheet str. 2: https://www.allegromicro.com/~/media/fi ... sheet.ashx
Já na měření používám buď LEM LA50-P, nebo Honeywell CSNT651 a jsem s tím hodně spokojený. Drží to hezky nulu, má to dobrou přesnost i rozlišení. Nevýhody jsou symetrické napájení ±15V a výstupní signál je proud (ale to se dá jednoduše převést na napětí).
https://www-rgbautomatyka-pl.webpkgcach ... ASHEET.pdf
https://www.farnell.com/datasheets/2602959.pdf

[rottenkiwi]

NO ale ked datasheet hovori 40 mV a mne poslu 13.3 mV tak to sa mozem na take meranie
vykaslat, lebo DC-DC ma nejake 3 - 10 mV Ripple Peak to Peak, takze potom neskorigujem
fazu voci dalsim fazam a zhoria mi FET-y.

Tie lem su uplne ina liga, vstup + tri fazy, len meranie prudu ma vyjde bez zdroja 90 €.
To uz potom nebude DIY za 135 € ale za 225 €.

[beethowen]

Jde sehnat toto jako vzorky zdarma: https://www.ti.com/lit/ds/symlink/tmcs1 ... MCS1100-Q1
Ale je to jen do 20A, takže by se musely dát 3 paralelně a měřit potom 3 výstupy a ty sčítat, ale to je takové nic moc. Musel by se řešit nějaký multiplexer nebo víc vstupů.
Navíc to má celkem blbé pouzdro na pájení pro tebe.

[rottenkiwi]

Tak som mal proste smolu, z 12 x ACS758 -50 BI, 2 mi meraju spravne
ostatne len na +- 0.5 A, takze nepouzitelne.

Chcel som vyrobit 3 dvojfazove prototypy na 40 - 66 V OUT / 100 A OUT
tak nemam ani jeden.

Keby mi ten obchodnik poslal, co som objednal, uz som mohol testovat 14 mesiacov.
Tak mozem cakat dalsie 2 roky, kym nasporim na ACS a ADS1115 a dalsich 15
kym kupim poriadny osciloskop so sondami, aby som zmeral veci na FET-och.
Ringing na vystupe a na gatoch, pri oboch dejoch.

A este ked sa mi podari zasunut ESP32 o jeden pin vedla, tak je koniec.

A kde je este testovanie STM32 a Attiny3216/17 ci by to nebolo na PWM lepsie,
aby mi nevznikali rozdielne prudy medzi fazami.

A kde je este poslanie PCB do chiny a zase oprava chyb a vsetko dokola.
Su tu ludia co maju viac ako 225 € prijem, tak mozno nieco urobia ini.

[TomHC]

Ľudia, čo majú príjem viac ako 225€ si kúpia hotový výrobok, ak to chcú používať hneď. Ak sú bastliči, tak popri tom ako im už FVE funguje si môžu vyvíjať niečo vlastné.

Tí čo hľadajú dobrý pomer cena výkon si kúpia kombi krabicu so všetkými jej výhodami a nevýhodami, iní čo si to chcú vymazliť si kúpia Victron alebo Studer... A ešte sú takí, čo začnú s 12V, čínskym pwm a olovom, a na 15 krokov to upgradujú, až je z toho finálny zmätok káblov, zariadení a technológií, že by z toho revizáka odviezli nohami napred

Skús si nájsť nejakého investora v malom, nejakého patróna, čo ti požičia techniku a nakúpi súčiastky.

[beethowen]

Na ADS1115 není třeba spořit.
Většina sortimentu TI je k dispozici jako vzorky zdarma. Je tam omezení na 5ks, ale to pro vývoj není problém, navíc většinou jsou rozdíly mezi některými provedení jenom certifikáty, takže na bastl je to úplně jedno a máš třeba 10ks k dispozici zadarmo včetně dopravy. Seženeš tak i výkonové FETy, atd. Je to zadarmo včetně dopravy, jenom to má své omezení.
Podobný program má i Analog Devices, atd.
U tebe je problém, že většinu toho asi nedokážeš zapájet do nějaké rozumné desky (ty ti v číně vyrobí za pár šušňů).
Většina lidí na to opravdu nemá moc času. Ono mít nějaký nápad v hlavě, vyrobit nějaké vrabčí hnízdo je celkem rychlovka. Ale stvořit finální produkt včetně mechanického designu, termálního designu, atd. Je celkem kus práce a potřeba dost solidní dílny.

[rottenkiwi]

Tak dodnes som dal 350 kWh.
Keby nie tych fejkovych ACS758 uz som mohol mat 3 taketo
prototypy a porovnavat P&O, ICC a Fuzzy logic MPPT metody
ako aj porovnat DIY s Victron a Epsolar produktami,
o kolko da, ktora MPPT metoda viac za akych svetelnych podmienok.

https://youtu.be/mDuBwG62vZQ

[glottis]

Ja se bojim, ze pak zjistis, ze vsechno bude davat vicemene stejne kwh, protoze najit to maximum u panelu neni takovy problem a jeste to maximum je docela roztazene.

[rottenkiwi]

To je mozne, ale pri tom testovani clovek ziska mnozstvo poznatkov,
ktore moze vyuzit pri konstrukcii BUCK - BOOST DC-DC, ci ongird
offgrid menicov a to sa da vyuzit v pripade, ze nieco sa neda zohnat
alebo da sa zohnat, ale je drahe.

Je vela ludi, ktori nemaju elektrinu a ak v okruhu 150 km im dam MPPT
a este im dam slovo, ze 5 rokov im to vymenim kus-kus pri poruche
do 2 hod, tak takto by som mohol pomoct ludom, co sa popalili na
inych produktoch, lebo si mysleli, ze za 150 € ziskaju 80 A / 4000 W MPPT.

[rottenkiwi]

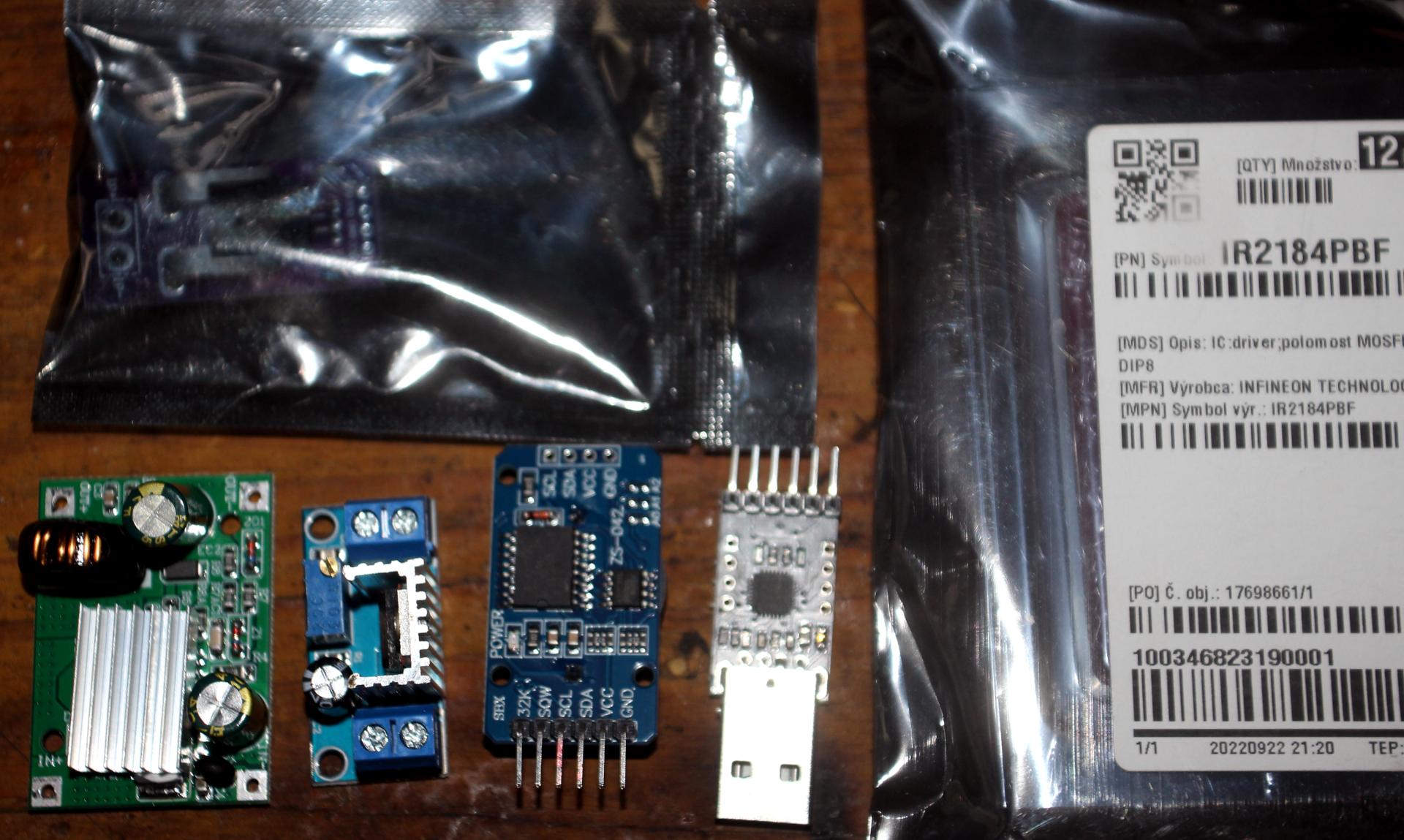

Tak dosli mi dalsie veci z Aliexp. na dalsi prototyp MPPT:

Uz mi chybaju len ads1115, tie dufam do troch tyzdnov dojdu.

,

[rottenkiwi]

Testujem svoj prototyp na 40 A. CHcel by som to otestovat na 80 A
ale nemam ani take DC istice ani tolko panelov paralelne.

EPS32 - DIY - MPPT - 40 A TEST

https://youtu.be/T3UlwHMT16k

[kodl69]

U mě by to šlo. Klidně si vyrobím kopii toho tvýho zapojení, pošli schéma a .hex pro esp32 a můžu to otestovat. 80A z panelů nebo 80A do baterky? Mám pole 3s (cca 90V) a hromadu P, v poledne skoro 6kW...

[rottenkiwi]

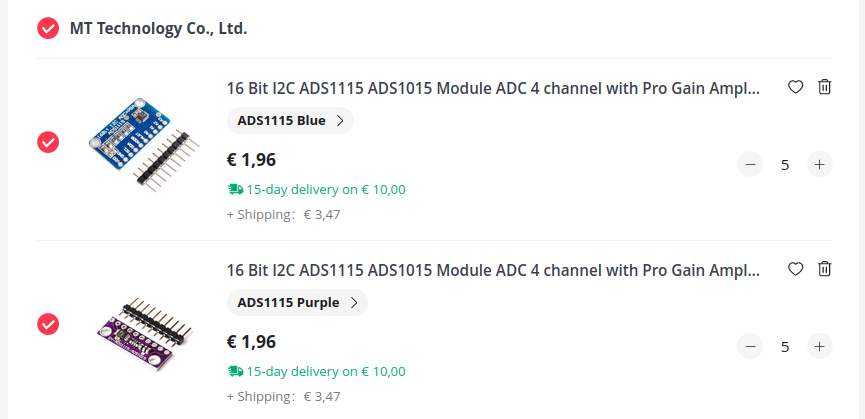

Ads1115 objednane:

.

Ahoj Karol, schemu nemam, treba vyrobit nejake PCB bez chyb, ale tam este nie som:

https://www.youtube.com/watch?v=m998Qadi8D0&t=377s

https://www.youtube.com/watch?v=hfJEcZ77554&t=3s

Treba vyrobit PCB, ktore je dimenzovane istenim a svorkami na 100 A / 50 + 50 /
2 x ADS1115 + Displey pripojene na I2C + 4 fety TO247 + chladice + Dallas na chladicoch
a k tomu IR2184 na kazdu fazu jeden.

s DC-DC 90 - 12 V ako ma tento chlapik a potom DC-DC na ESP32 a LM317 na ADS1115 kvoli sumu.
https://www.laskakit.cz/mini-step-down- ... -mp1584en/

https://www.laskakit.cz/stabilizovany-zdroj-s-lm317

https://youtu.be/3te-bC1VMZY?t=1

Vcera som to testoval na 50 A a chladice sa hriali na 37 - 38 *C
v izbe bolo + 27 *C

Asi bude treba ist nizssie s frek. z 32 kHz, aby sa FET-y menej hriali alebo iny snubber.

[kodl69]

zase budeš muset pořídit vydatnější tlumivky, aby to fungovalo i při malých proudech. Dycky je to o kompromisu. A schéma, aspoň v tužce bys mohl namalovat, stačí blokový, když použješ hotovej stepdown, nebo hotovou destičku s ADS1115. Desku bych na to nedělal, zbastlil bych to na univerzu, podobně jako ty Spíš mě zajímá, jak máš řešený ochrany před nadproudem, přepětím, zkratem. Tohle je ta vývojová práce. Že to jenom funguje v optimálních podmínkách, i poměrně dlouho, neznamená, že to můžeš pustit mezi veřejnost, tada pokud nejsi Ampérák

[rottenkiwi]

NA nadprud, prepatie a skrat treba iny driver, to uz vobec nie je pri mojom prijme mozne.

Pustil som cez to 180 A a vyplo to ESP32 softom, taka vec sa neda robit
bez osciloskopu.

Proste musim setrit a cakat 15 - 20 r. na osciloskop alebo to musi urobit niekto
iny aj s ochranami a ja uz budem ladit len SW.

Najlepsie pouzit STM32 + ESP32, ale to je zase len o financiach.

PAr ludi v zahranici to uz rozbehalo, tak ako to mam ja, ale chceli by odomna PCB
a git, oni nechapu, ze clovek ma na jedlo 60 € mesacne a nemoze za to kupit suciastky.

[rottenkiwi]

Tak som dnes trochu prevetral na aprilovom pocasi / 5 *C, vietor / moje ESP32 DIY MPPT
vykony tam boli cca. 260 - 1170 W
prudy 8 - 45 A na vystupe
a napatie na vstupe 2S2P - 50 - 73 V.

Natocili to asi 2 kWh.

https://youtu.be/6KtYVuQnrMU
