Nemrátova FVE

[Atman]

To je ideálny stav, kedy BMS komunikuje priamo nejakým protokolom. Sú kopy bms čo to nevedia a pritom slúžia dobre. Ale stačí mať viac packov a už sú problémy. Ja napríklad mám dva packy a na každom pôvodnú elerix bms a k tomu neskôr som pridal aj 2A jk bms ale komunikáciu nevyužívam. Hore najprv začne JK BMS 2A vyrovnávať, ak to nestačí, o pár stotín nad tým sa pripoja 7.5A paliče a a ak by to prekročilo, čo sa mi za 5 rokov nikdy nestalo, staršia elerix bms odpojí všetky mppt a ak by to záhadne stále nestačilo, JK BMS odpojí baterku.
Dodola zase najprv pri podpätí článku elerix bms odpojí meniče a urobí blackout čo je dostatočný alarm a ak to nestačí, JK bms neskôr odizoluje baterku.
Nechcel by som aby mi JK bms v plnaj palbe odpojila akupack.

[VencaHejral]

Bateri paky mi bude hlídat monitoring se seplos BMS. Následně potom bude komunikovat s Cerbem a dále.
AC Coupling nevím co úplně znamená. Jediný velký odběry u nás budou boilery na TUV (celkem 5). Co se týče MPPT zatím jsem si nedokázal představit jak bych panely poskládal jinak. Každopádně jiná sestava mi přijde dráž než tyto 4kousky.

[VencaHejral]

Trošku oživím toto téma, má tu někdo schéma zapojení vypínání jednotlivých stringů u victrona a total stop? Díky

[VencaHejral]

Dotaz, když budu mít na výstupu stringů 41,6A0 tak dát 40A jistič je asi blbost že? I když by byl Dčkové charakteristiky. Díky.

[Aldron]

Daj tam hocičo, ale na väčší prúd a hlavne nech sa to dá použiť ako odpínač, lebo ako istič to nemá opodstatnenie. Isteny už máš určite každý z paralelných stringov samostatne. Podstata tkvie v tom, že z tých stringov pôjde aj v skrate len asi 45A, čo by samozrejme nemalo ničomu uškodiť, ale občas to možno bude potrebné odpojiť možno aj pri plnom výkone. DC istič tu použiva mnoho ľudí, ale osobne by som ho radšej predimenzoval ako prevádzkoval niekde na hrane.

[VencaHejral]

Dobře, Díky. Dám raději 50A jističe. Budu to mít podstatě stejně udělané jako Cipísek. I včetně STOP tlačítka které shodí jističe.

[VencaHejral]

Dobrý den, Vy co máte průchody skrz plechovou střechu, jaké jste použili typy? Potřebuji aby jima prošlo 6 vodičů

[VencaHejral]

Tiše sleduji téma na 120V. kde se mimo jiné probírá i maximální proudové zatížení MPPT Victron.
Budu mít nejspíš panely AIKO A470W MAH54Dw kde je Vmp34,74V, Imp13,54A, Voc41,18V a Isc14,32A a moje zapojení by za kombiboxem bylo 3s3p tedy 147,2V a 41,6A tím mě vychází MPPT 150/45. Kalkulačka Victron mi ale doporučuje 150/60. Dokáže mi někdo vysvětli proč tomu tak je? Ačkoliv nakonec budu kvůli komunikaci nejspíš kupovat 150/70 Tr VE.Can Ale je rozdíl když za 4x MPPT 150/45 cca 24tis oproti 150/60 cca 40tis.

[Mogul]

A musí být MPPT 4x? Nevešlo by se to na 2x 150/100, kde je proudové zatížení větší?

[VencaHejral]

Nemusí, nechám si poradit.
Určitě nemusí. Podstatě budu mít tři trojice směrem na východ a 9trojic jz. Takže v kombiboxu mohu spojit vícero trojic. A je dost možné že se mi na střechu nevejde jedna trojice tím bych měl 1x 3s3p a 2x 3s4p.

[VencaHejral]

Vadilo by kdyby byl MPPT 150/100 a na něj navěšeno 9 panelů z JZ a 9 panelů z Východu? Celkem tedy cca 8,5kWp

[rva]

Vadilo? Pokud fv panely nesměřují stejným směrem, nedosáhne se max. výkonu. Někomu to vadí, někomu to nevadí, protože ta degradace nebude velká.

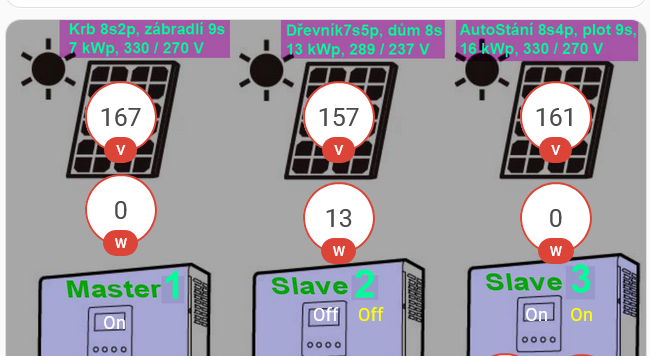

Důležité je, aby si regulátor poradil se situací, kdy fv panely můžou dodávat více, než je schopen regulátor zpracovat. V takovém případě se na něj může navěsit fv panelů hodně. Moje regulátory zpracují max. 4500 W, ale mám na nich fv panelů i násobně více. A třeba i paralelní kombinaci stringů (8s + 9s nebo 7s + 8s) z různých typů fv panelů, pokud si jsou napětí těchto stringů blízká.

[pibi]

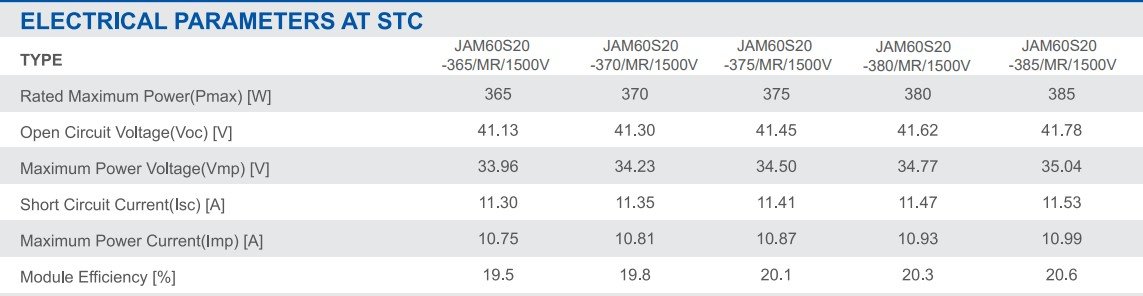

Na 150/70 mám připojeno 3S4P na střeše 45°JZ + 3S2P na svislé fasádě JV a téměř rok to běží bez problémů. Panely JA Solar JAM60S20 385Wp.

[VencaHejral]

Super, děkuji za příklady.

[VencaHejral]

Tak zase technický dotaz. Po mém spočítání 3panely v sérii by mohli v zimě při -15C dát 160V. Což by mohlo MPPT 150/xx zničit. Potvrzuje mi to i nalezená starší exel kalkulačka. Kdežto nová kalkulačka od Victronu mi nehlásí že by toto napění regulátor zničila. Tak jak to tedy je? Rozdíl mezi 150V a 250V regulátorem je 1500,- což je akceptovatelné takže nejspíš půjdu do 250V verze. ale i tak by mě zajímala odpověď. Děkuji zaobjasnění.

[soami]

Jak jsi přišel na 160V? Panely jsou 3S tj. cca 125 V + 15% je 144V. Nepíšeš teplotní koeficient - bývá 12-15%.

[Dagus]

Dokonce jsem ty aika pocital, protože se mi 3S nezdálo a 145V je při -35°C. Problém tam nebude.

[VencaHejral]

To jsem zas špatně počítal. Vrtám se v tom už moc dlouho a dělám chyby. koef jsem počítal 15%. nevím jak jsem se k těm počtům dostal

[pibi]

Pokud jsou to výše zmíněné AIKO A470W MAH54Dw, tak v datasheetu píšou Voc STC 25°C 40,89V x 3S je 122,67V, teplotní koeficient -0,22%/°C. Pro -25°C bude rozdíl 50°C, tedy +11%, tedy zhruba 13,5V, Voc 3S bude cca 136V při -25°C, na hraničních 150V se dostaneš při teplotě okolo -80°C.

[VencaHejral]

Zkuste mrknout na tuhle kalkulačku. Už nevím kde jsem ji našel
Panel tam je potřeba dopsat.
