JK BMS pomocí BLE na ESP32 bez HA

[TomHC]

https://github.com/syssi/esphome-jk-bms
https://github.com/syssi/esphome-jbd-bms
https://esphome.io/components/display/

RTFM, chatGPT je tvoj kamarát...

[Migel]

Preco by si musel zobrazovat na displej tie hodnoty cez druhe esp?Ved staci to jedno.

A vlezlo by se do toho jednoho všechno? Právě u některých věcí co používám už tam nezůstává místo....

A může tu dát někdo konfiguraci pro ty BMS ať pak nevynalézám kolo pro JBD a JK ?

Ak mas Esp s dostatocnou pametou tak ano.Bude vycitavat a zobrazovat na displej.Ja to tak chcem spravit ale nemal som kedy sa k tomu dostat.
Zatial mi chodia udaje iba do nodered a staci mi to.Ale bude aj displej ale iba obycajny..

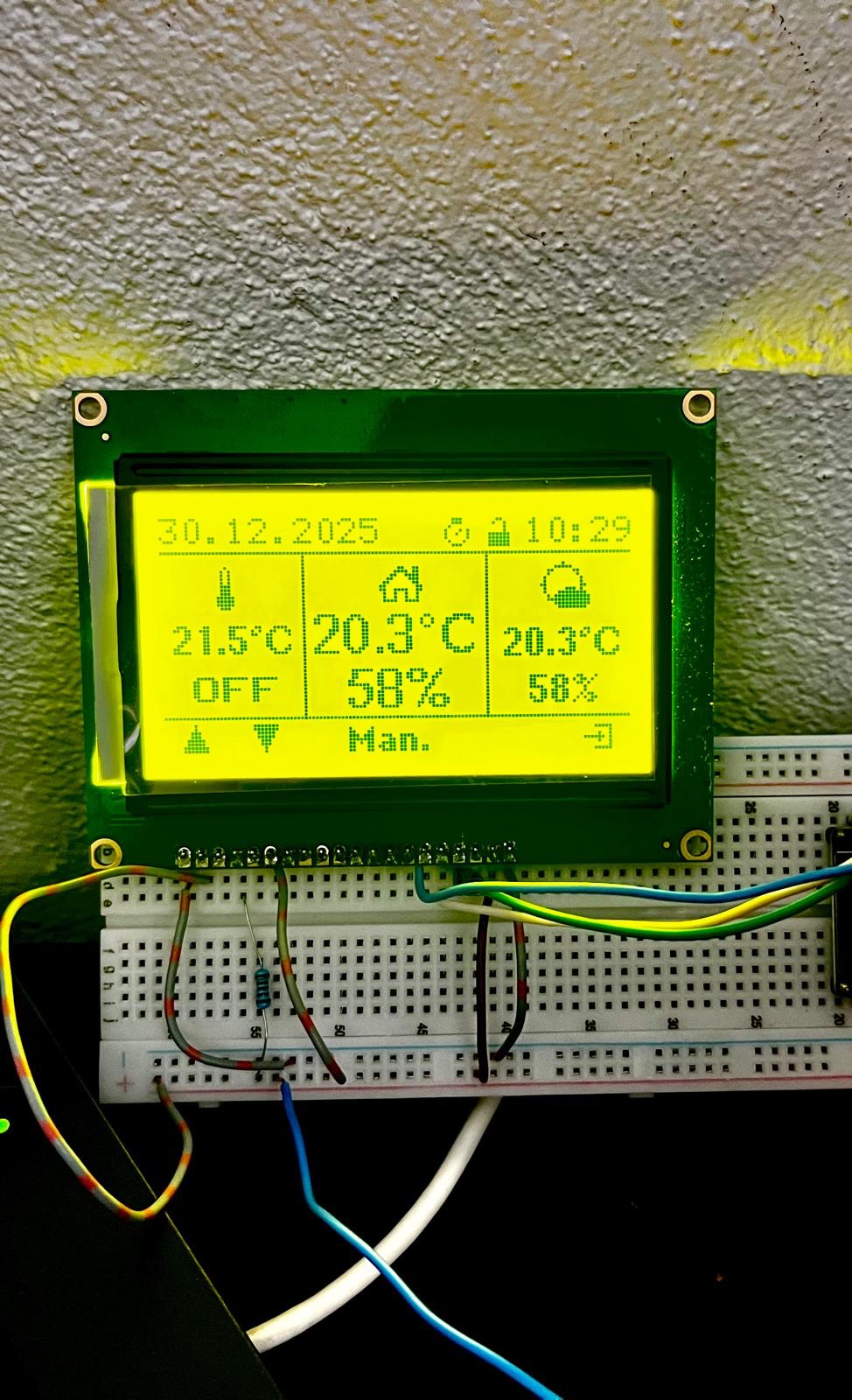

Taketo som robil na ovladanie kurenia a ineho..:

(len pre predstavu)
A ano na github od syssi som aj ja pouzil ale som ho musel upravit lebo mam starsie bmsky..

[PetrDubi]

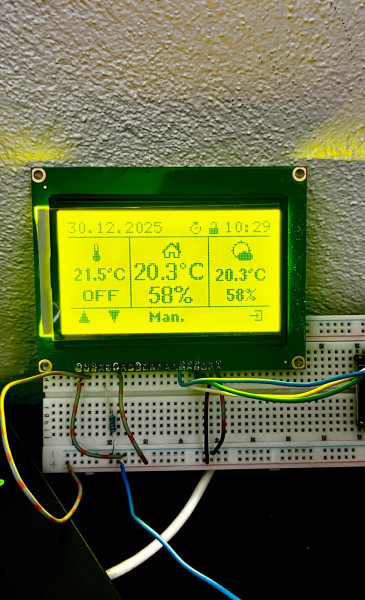

Nebo tam dát nějaký takový displej
https://www.aliexpress.com/item/1005010569015863.html

[rva]

Pokud stačí, že se budou hodnoty na displeji střídat, tak vyhovuje i esp32 c3 s displejem. Malé, ale dostatečné. Občas to používám.

[TomHC]

Ja som asi starý a slepý, ale na 0.42" nevidím skoro nič. Ak to má byť aspoň trochu užitočné, musí to mať aspoň 4" - https://www.aliexpress.com/item/33015586094.html

[kodl69]

vidím to podobně, teda nevidím... Pro aplikace, kde řeším spotřebu, ale mám dost pinů, dávám LCD z N5110, ten bere pod 1mA, bez podsvícení, a nebo klasický 16x2, 20x4 I2C lcd. Levný, jednoduchý, čísla a písmena to zobrazuje, navíc se moc nenatrápím s nějakým programováním. A ano, mám i střídání "obrazovek" protože 12 hodnot proudu se mi na 20x4 nevlezlo... Ty mikro oled displeje jdou tak na montáž pod lupu...

[rva]

Na ten mikro displej si dám střídání základních hodnot. Když jdu okolo, tak hned vidím to podstatné. Když už to esp32 běží, tak ať něco ukazuje. Pro podrobnosti a na ovládání je mobil/počítač.

[Soban]

Tak jsem to spravil a stačilo jedno ESP32 pro dvě JBD a jednu JK a data cpe přes MQTT do brokeru který mi běží na mikrotiku kde mám nodered.

Zatím jenom takové pokusné zobrazení, bude se to vylepšovat později.....

BMS_nodered

A konfigurák do toho ESP32

Kód: Vybrat vše

substitutions:
  name: bms-gateway
  bms0: "${name} bms0"
  bms1: "${name} bms1"
  bms2: "$(name) bms2"
  device_description: "Monitor and control a Xiaoxiang Battery Management System (JBD-BMS) via BLE a (JK-BMS)"


esphome:
  name: ${name}
  friendly_name: BMS Gateway
  comment: ${device_description}
  min_version: 2024.11.0


esp32:
  board: esp32dev
  framework:
    type: esp-idf

wifi:
  ssid: "ssid"
  password: "heslo"
  fast_connect: true

logger:
  level: WARN

ota:
  platform: esphome

mqtt:
  broker: 192.168.10.6
  topic_prefix: bms_gateway
  discovery: true
  reboot_timeout: 0s

esp32_ble_tracker:

# ========= BLE CLIENTS =========
ble_client:
  - mac_address: A4:C1:37:50:XX:YY
    id: client_narada
  - mac_address: A4:C1:38:BB:XX:YY
    id: client_catl
  - mac_address: C8:47:80:01:XX:YY
    id: client_calb

external_components:
  - source: github://syssi/esphome-jbd-bms
  - source: github://syssi/esphome-jk-bms

# ========= JBD =========
jbd_bms_ble:
  - ble_client_id: client_narada
    id: jbd_narada
    update_interval: 5s
  - ble_client_id: client_catl
    id: jbd_catl
    update_interval: 5s

# ========= JK =========
jk_bms_ble:
  - ble_client_id: client_calb
    id: jk_calb
    protocol_version: JK02_32S
    throttle: 5s

# senzory

sensor:
  - platform: jbd_bms_ble
    jbd_bms_ble_id: jbd_narada
    total_voltage:
      name: "NARADA Total Voltage"
    current:
      name: "NARADA Current"
    power:
      name: "NARADA Power"
    state_of_charge:
      name: "NARADA SOC"
    cell_voltage_1: { name: "NARADA Cell 1" }
    cell_voltage_2: { name: "NARADA Cell 2" }
    cell_voltage_3: { name: "NARADA Cell 3" }
    cell_voltage_4: { name: "NARADA Cell 4" }
    cell_voltage_5: { name: "NARADA Cell 5" }
    cell_voltage_6: { name: "NARADA Cell 6" }
    cell_voltage_7: { name: "NARADA Cell 7" }
    cell_voltage_8: { name: "NARADA Cell 8" }
    average_cell_voltage:
      name: "NARADA average cell voltage"
    delta_cell_voltage:
      name: "NARADA delta cell voltage"
    min_cell_voltage:
      name: "NARADA min cell voltage"
    max_cell_voltage:
      name: "NARADA max cell voltage"
    min_voltage_cell:
      name: "NARADA min voltage cell"
    max_voltage_cell:
      name: "NARADA max voltage cell"
    temperature_1:
      name: "NARADA temperature 1"
    temperature_2:
      name: "NARADA temperature 2"
    temperature_3:
      name: "NARADA temperature 3"

  - platform: jbd_bms_ble
    jbd_bms_ble_id: jbd_catl
    total_voltage:
      name: "CATL Total Voltage"
    current:
      name: "CATL Current"
    power:
      name: "CATL Power"
    state_of_charge:
      name: "CATL SOC"
    cell_voltage_1: { name: "CATL Cell 1" }
    cell_voltage_2: { name: "CATL Cell 2" }
    cell_voltage_3: { name: "CATL Cell 3" }
    cell_voltage_4: { name: "CATL Cell 4" }
    cell_voltage_5: { name: "CATL Cell 5" }
    cell_voltage_6: { name: "CATL Cell 6" }
    cell_voltage_7: { name: "CATL Cell 7" }
    cell_voltage_8: { name: "CATL Cell 8" }
    average_cell_voltage:
      name: "CATL average cell voltage"
    delta_cell_voltage:
      name: "CATL delta cell voltage"
    min_cell_voltage:
      name: "CATL min cell voltage"
    max_cell_voltage:
      name: "CATL max cell voltage"
    min_voltage_cell:
      name: "CATL min voltage cell"
    max_voltage_cell:
      name: "CATL max voltage cell"
    temperature_1:
      name: "CATL temperature 1"
    temperature_2:
      name: "CATL temperature 2"
    temperature_3:
      name: "CATL temperature 3"

  - platform: jk_bms_ble
    jk_bms_ble_id: jk_calb
    total_voltage:
      name: "CALB Total Voltage"
    current:
      name: "CALB Current"
    power:
      name: "CALB Power"
    state_of_charge:
      name: "CALB SOC"
    cell_voltage_1: { name: "CALB Cell 1" }
    cell_voltage_2: { name: "CALB Cell 2" }
    cell_voltage_3: { name: "CALB Cell 3" }
    cell_voltage_4: { name: "CALB Cell 4" }
    cell_voltage_5: { name: "CALB Cell 5" }
    cell_voltage_6: { name: "CALB Cell 6" }
    cell_voltage_7: { name: "CALB Cell 7" }
    cell_voltage_8: { name: "CALB Cell 8" }
    min_cell_voltage:
      name: "CALB min cell voltage"
    max_cell_voltage:
      name: "CALB max cell voltage"
    min_voltage_cell:
      name: "CALB min voltage cell"
    max_voltage_cell:
      name: "CALB max voltage cell"
    delta_cell_voltage:
      name: "CALB delta cell voltage"
    average_cell_voltage:
      name: "CALB average cell voltage"
    temperature_sensor_1:
      name: "CALB temperature sensor 1"
    temperature_sensor_2:
      name: "CALB temperature sensor 2"
    balancing:
      name: "CALB balancing"
    balancing_current:
      name: "CALB balancing current"

Taky může ho někdo skouknout co bych tam měl dodat či opravit?

[somira]

Ahoj, vlastním střídač MUST PV1800 a dva Akuboxy LiFePO4 280Ah od Mivvy.

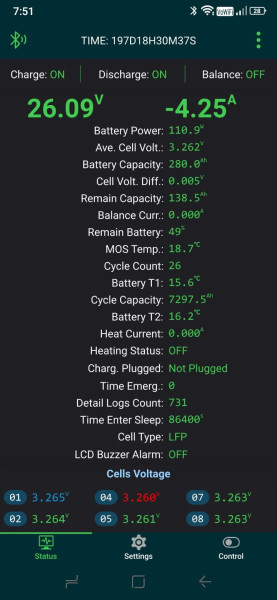

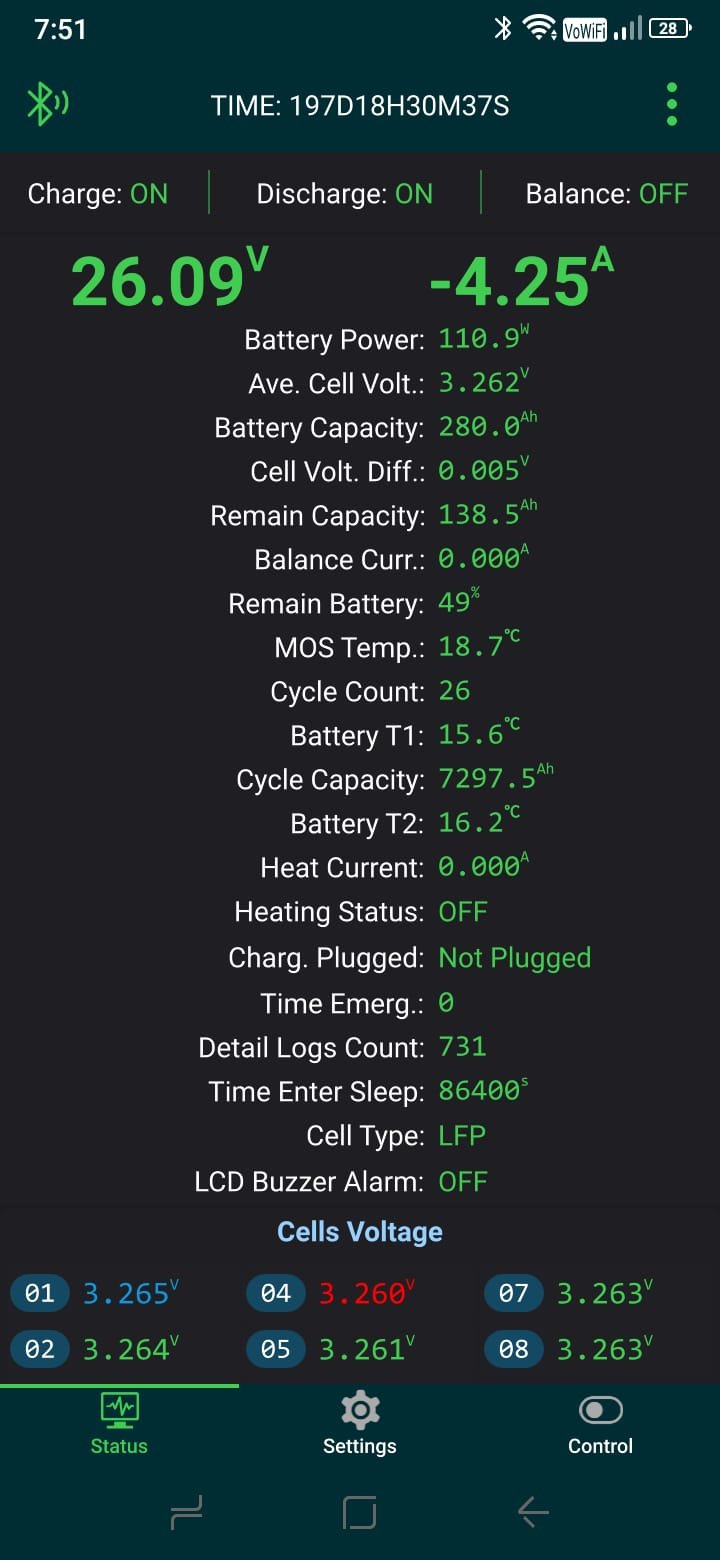

Hodnoty výroby střídače vidím v ShineMonitor na PC. Vidím tam i hodnotu napětí baterie ve Voltech. Nevidím ale kapacitu nabití v % akuboxu. To zjistím až aplikací v mobilu spojením přes bluetooth. Jelikož jsem víceméně ležící invalida, tak je to neustálé chození k bateriím docela obtížné. Chtěl bych vidět to nabití v % také na PC abych podle toho mohl lépe řídit odběry a nabíjení celé FVE.
Našel jsem možnost s použitím ESP DEVKITV1. Pořídil jsem si jeden kousek ale mám problém to rozchodit. Použil jsem ESPHome. Připojím se kabelem USB a podaří se Connect a instalace Prepare For First Use. Pak naskočí první problém, že není vidět žádná Wifi a když ji zadám ručně, tak se nepřipojí. V Logs je vidět, že je Wifi zapnutá a Ping má odezvu. V instalu bych měl nahrát soubor .bin ale ten nemám. Oslovil jsem AI a ta vytvořila soubor Yaml, který jsem se s ní pokoušel vložit do Dashboard EPSHome. To se také nějak podařilo ale zápis se nechce dokončit a zobrazí se jen prázdná černá obrazovka. Nedaří se ho vložit ani v příkazovém řádku. Tak nevím, kde se děje chyba. zda je mé EPS 32 vadné, nebo špatná verze a nebo prostě dělám nějakou chybu.
Můžu poprosit o radu jak na to?
Děkuji

[TomHC]

A aká je tam použitá BMS? Keď to budeme vedieť, môžeme poradiť... Na AI sa vy, ľudia to čoskoro pochopia.

[rva]

Celkem nedávno je vyžadováno na wifi alespoň WPA2, tak se přihlaš ke svému routeru a podívej se co tam máš.
V yaml bys měl mít i

Kód: Vybrat vše

# Enable Home Assistant API
api:

# Allow Over-The-Air updates
ota:
  platform: esphome

# Allow provisioning Wi-Fi via serial
#improv_serial:

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  min_auth_mode: WPA2

Jméno a heslo můžeš rovnou zadat i do toho yaml, ale je bezpečnější a i pohodlnější si je dát do soubory secret.yaml a z něj si je pak tvůj .yaml bere.
v secret.yaml pak máš:

Kód: Vybrat vše

# Your Wi-Fi SSID and password
wifi_ssid: "Pepova_wifi"
wifi_password: "12345678"

[Soban]

Pokud jsem pochopil tak na wifi se připojí když ping prochází.

Jinak to esp32 musí být v dosahu toho BT a i wifi.

V konfiguráku musíš mít MAC adresu toho BMS aby se to spojilo přes BT taky tam musíš mít správné hodnoty wifi a heslo.

Potom v síti musíš mít HA kam to budeš posílat a nebo MQTT broker kam to budeš posílat a nebo se to dá číst z toho esp přes http.

Já jsem vše prováděl v linuxu přes příkazovou řádku.....

Takže musíš poskytnout všechny údaje jaká BMS jak to z toho esp32 chceš číst či kam ukládat.

[rva]

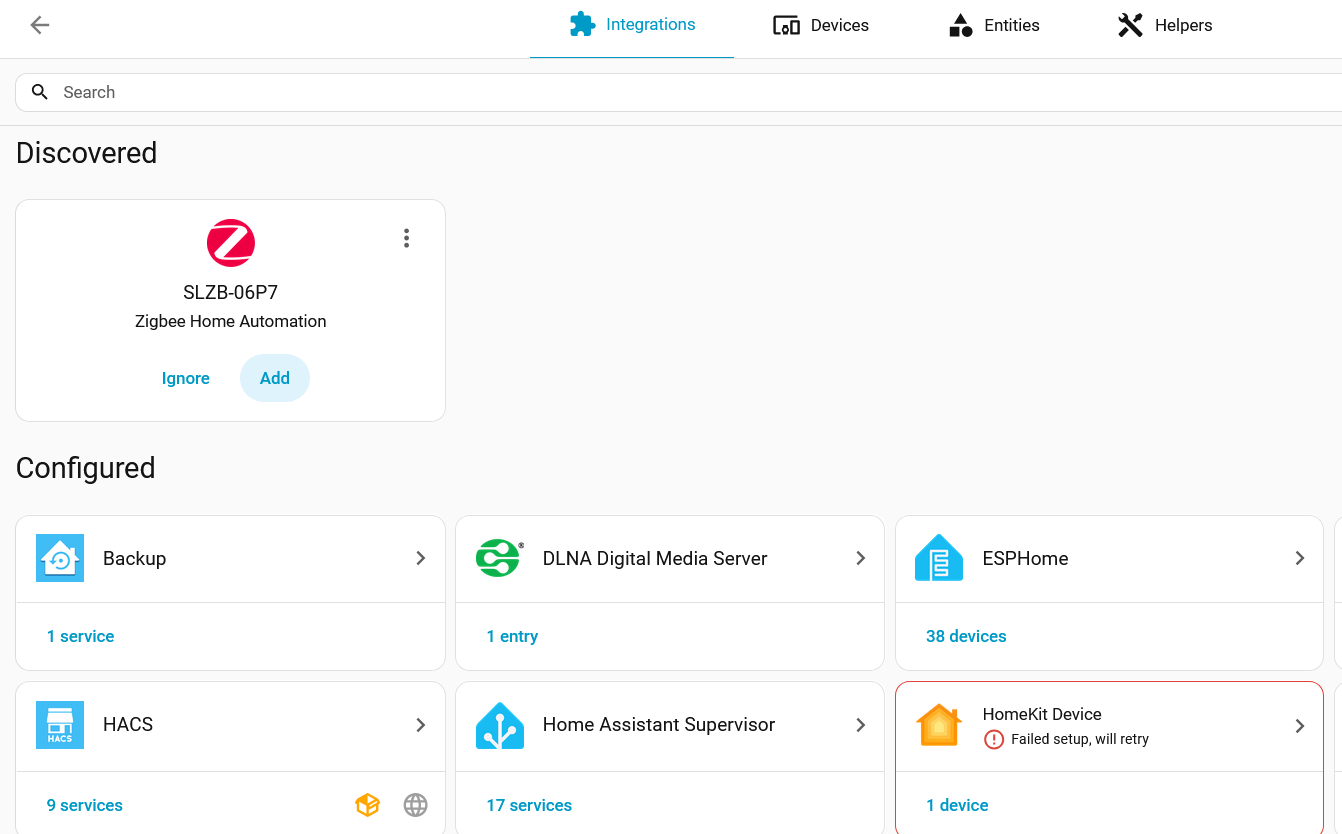

A nebo tam žádná chyba není, akorát se musí v HA přepnout na integrace a to nově objevené přidat:

[somira]

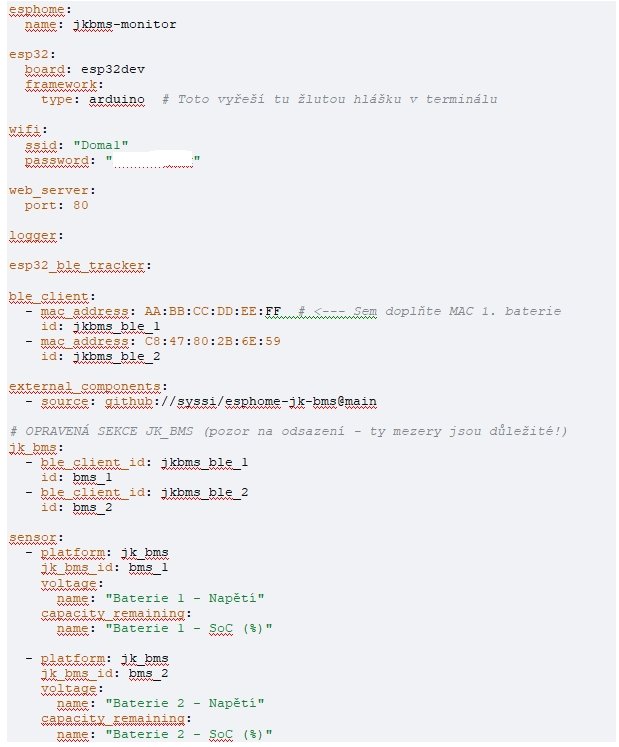

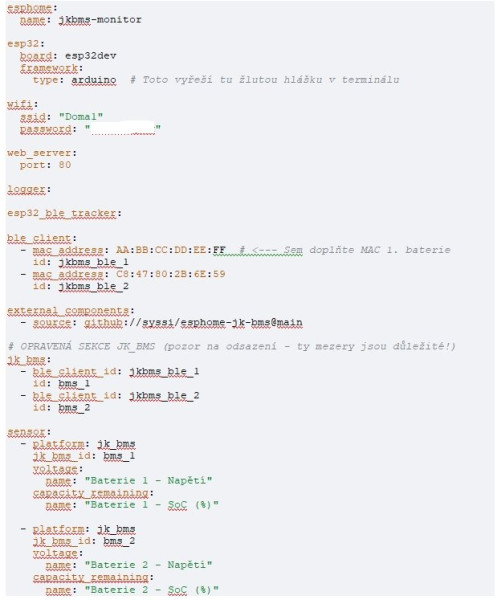

- takhle jsem měl soubor Yaml:

- JK-BMS je v akuboxu
https://www.mivvyenergy.cz/cs/akubox/ak ... 16kwh.html

- HA nemám, stačí http číst, ukládat nemusím

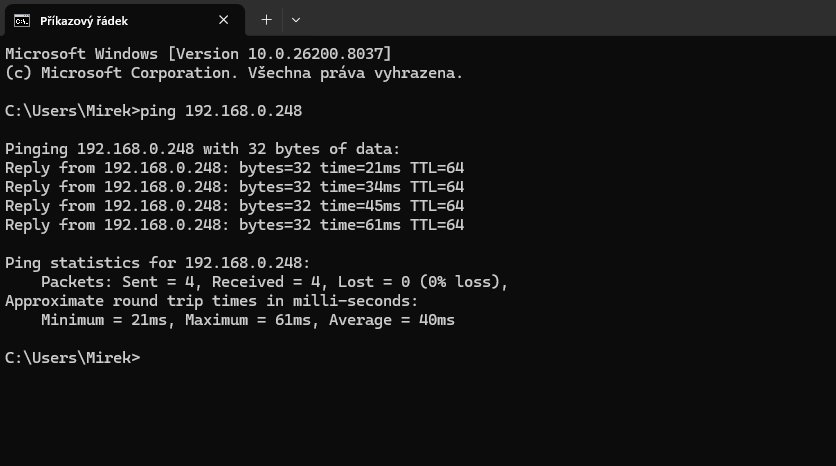

- na wifi je podle pingu připojená i když v nastavování byla chyba

MAC adresu mám, zatím jen jedné, druhá je na reklamaci, tak přijde příští týden (v souboru yaml je zapsána AA:BB:CC:DD:EE:FF jen aby tam něco bylo a pak bych upravil)

[Soban]

A když zadáš do prohlížeče http://IP_ESP/ to IP_ESP nahraď IP adresou toho esp tak se něco zobrazí nebo ne?

[somira]

http://IP_ESP/192.168.0.248

tento web není dostupný

ping má odezvu

[PetrDubi]

Máš mít jenom
http://192.168.0.248

[somira]

http://192.168.0.248

i toto je nedostupné

[Soban]

Přesně já jak jsem dodal do konfigurace:

Kód: Vybrat vše

web_server:
  port: 80

Tak se mi to zobrazí OK

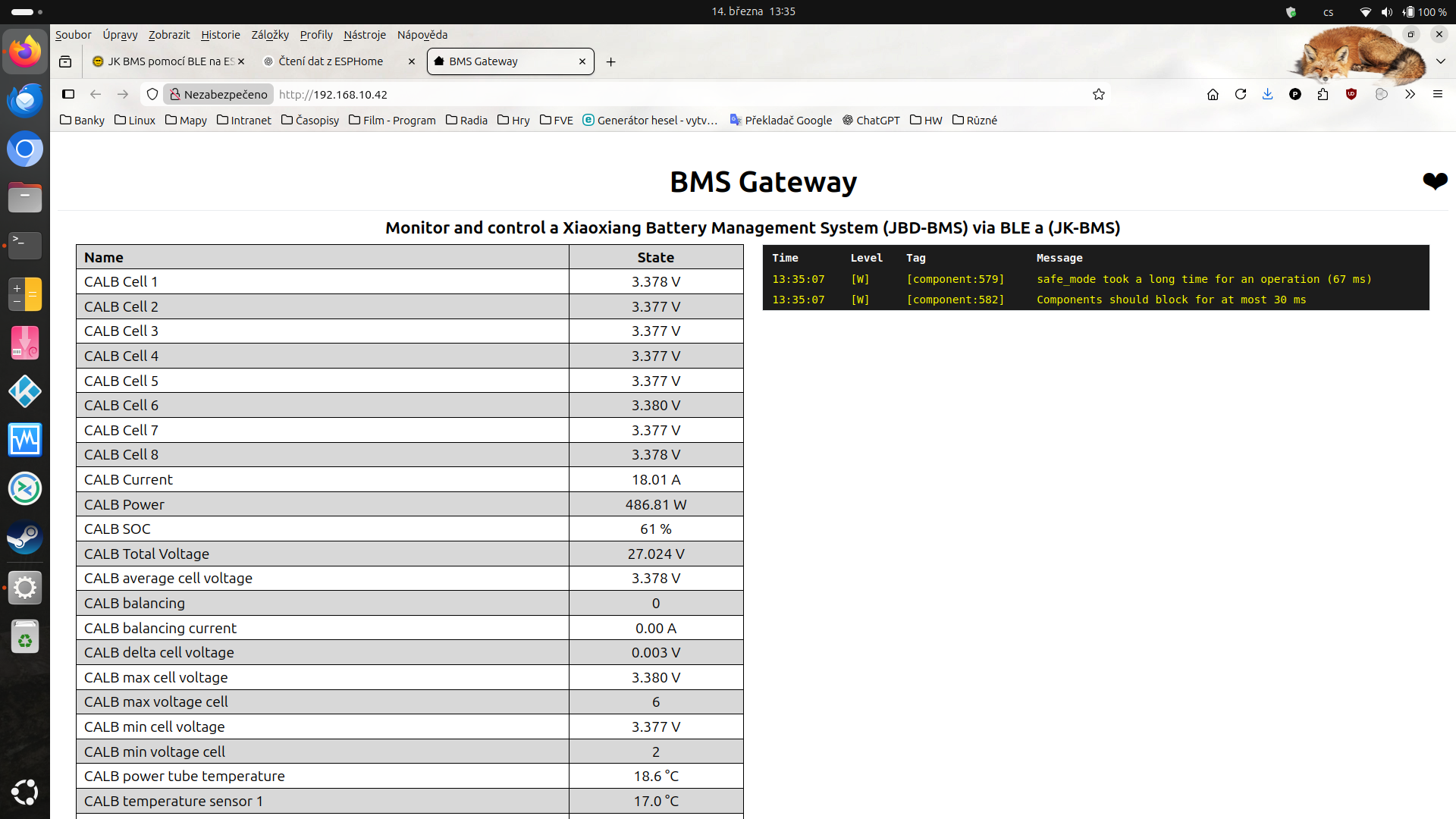

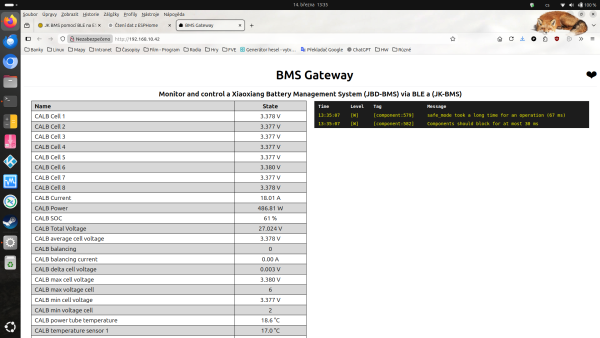

www bms esphome

[rva]

No tak začni od začátku a zprovozni esphome na daném modulu. Tak, aby ses k němu mohl připojit z prohlížeče. Další věci ohledně jk-bms tam přidáš až to bude fungovat.
A ještě snad máš správný modul, když se do něj poslal zkompilovaný soubor.
Pro takový esp32 c3 supermini používám

Kód: Vybrat vše

esp32:
  board: esp32-c3-devkitm-1
  framework:
    type: esp-idf
