ja bych se na ty moduly vykaslal a kdyz uz to malovat tak ze soucastek a nechat osadit. Dve desky udelaj za par korun jako prototyp. 1 kus adumu 1201 tam stoji 1,6 dolaru. Cela deska muze byt opak pravdepodobne mensi. Dodas si jen THT soucastky jako ty izolovane zdroje, konektory

[dusanmsk]

Ja s tym suhlasim, ale tiez pre neskusenost lepim casto moduly, resp. nechavam si tam diery na tht suciastky. Pockame na nacrt schemy, potom uvidime.

[TomHC]

Migel chce ušetriť a použiť moduly ktoré už má doma. A nemá vybavenie aby ich prípadne doma odletoval teplovzduchom a mikropájkou lepil na PCB.
Za mňa - dokončiť to na tom univerzále, zatvoriť do krabice aby z toho neboleli oči

[Migel]

No, v prvom rade ma serie to ze ten cas co som stravil pri pajkovani a prepajkovavani som sa mohol radsej venovat samotnemu programu easyeda. Na scheme su zapojene len dve bms pre predstavu ako budu zapojene ostatne.Tak snad to bude dobre....K tym B0505 menicom su pisane kondenzatory v datasheete no asi ich tam pridam aj ked to fungovalo na dvoch bmskach bez toho..
vrchne konektory su vstupy z bmsiek a konektory medzi muxami su zase pre vstup do esp.

[bokser01]

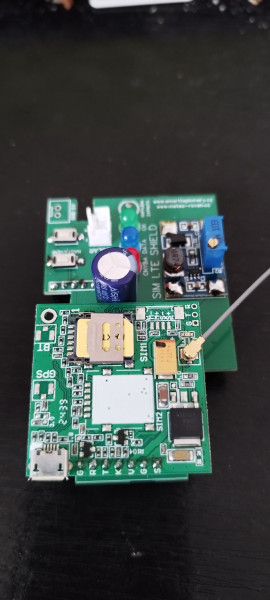

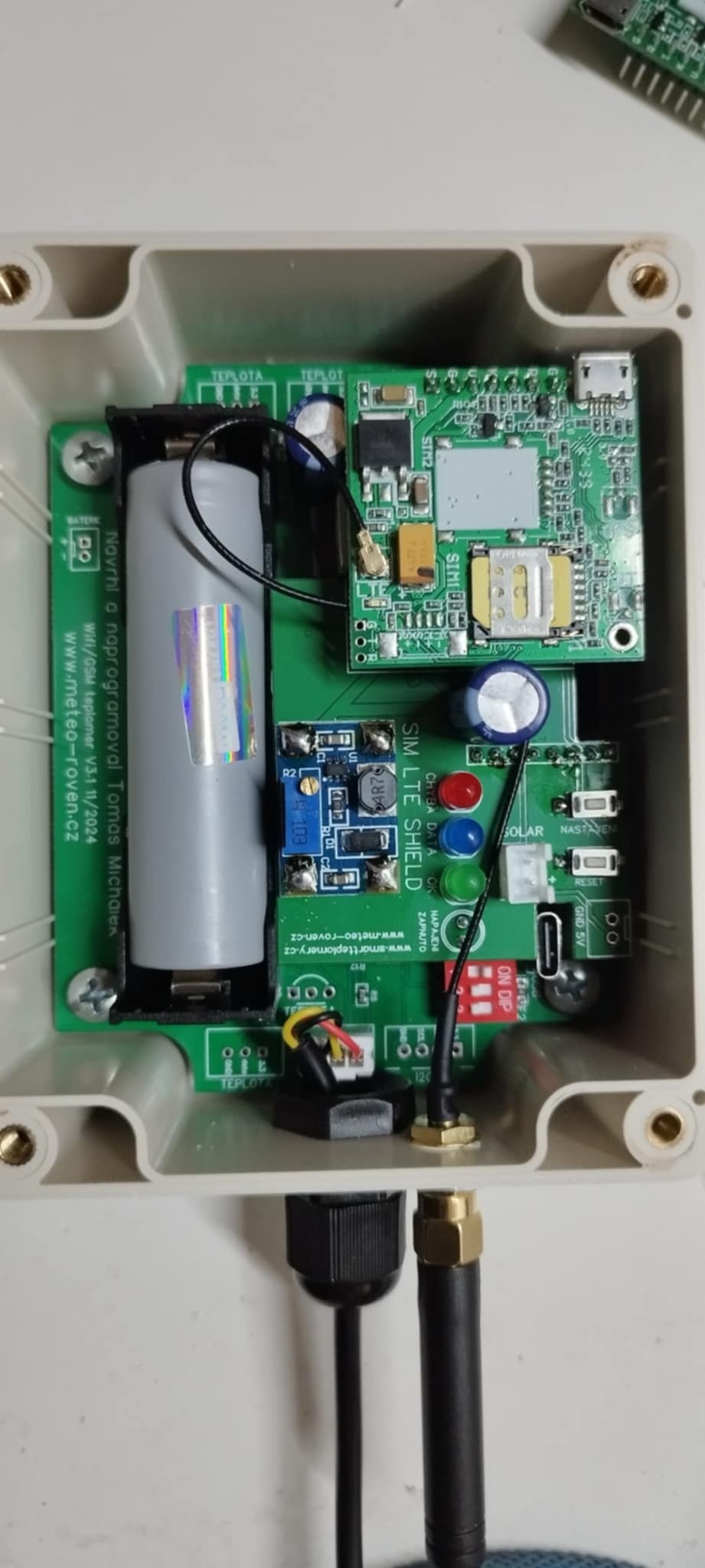

Easyeda je hodně jednoduchý jedu přes něj už roky. Sám jsem si teď dělal moduly pro své desky, protože jsem potřeboval přejít z 2G na LTE, tak jsem si navrhnul šikovně modul, který se jen zacvakne do pinů na desce... Desek mám přes 100ks doma, takže to muselo být uzpůsobené stávající desce.

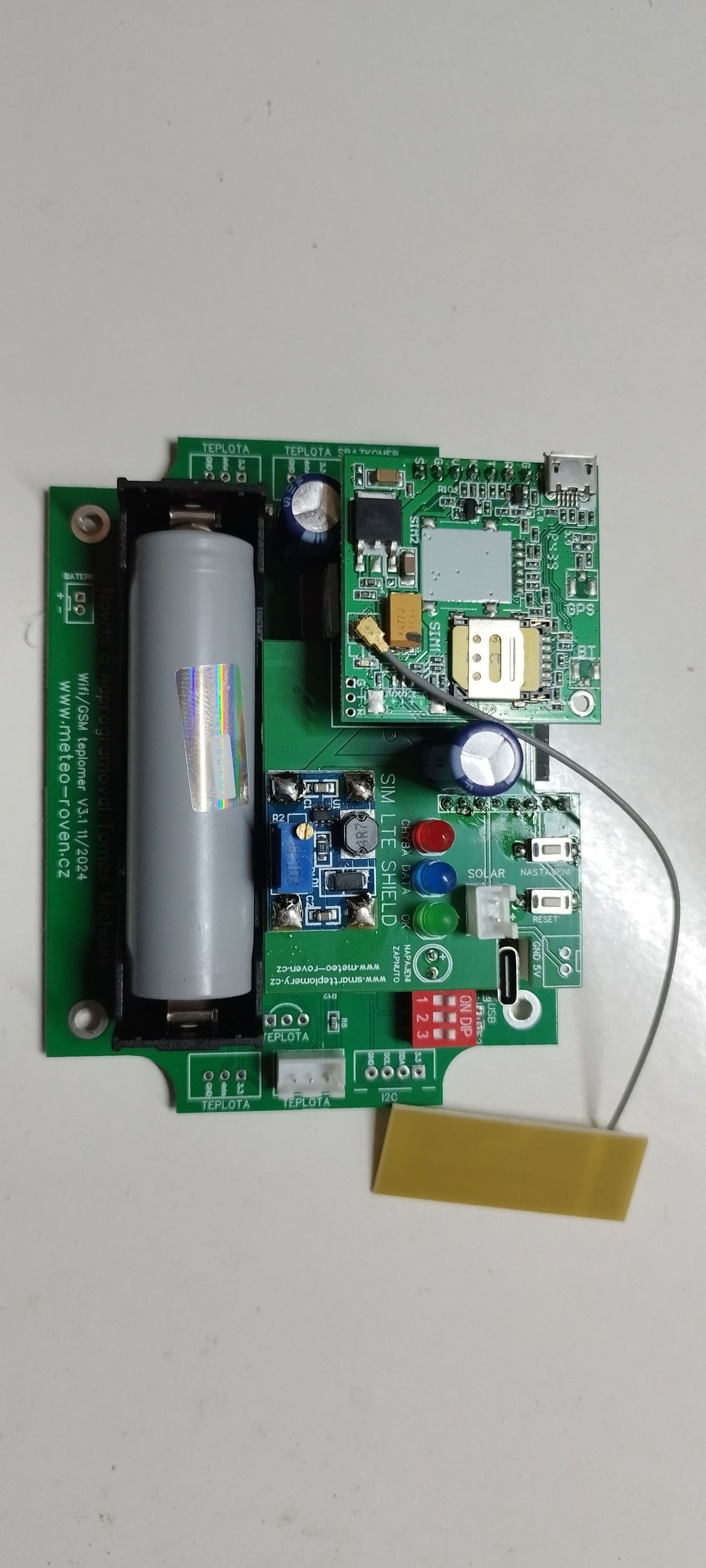

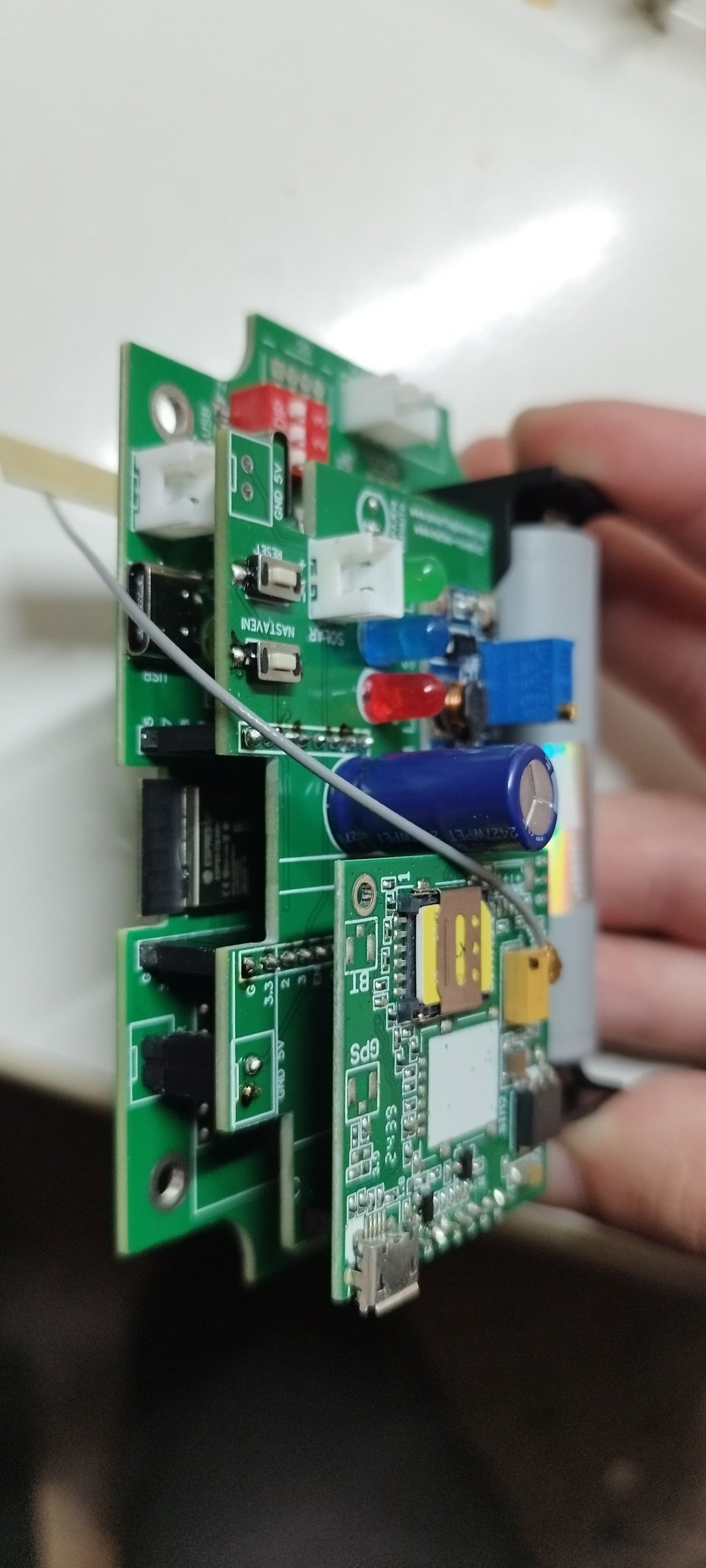

Moduly se dají přizpůsobit zejména pokud mají ze spodu nějaké vývody od součástek, tak provádím výřezy ve své desce aby to při pájení fakt sedlo pěkně ploška na plošku. funguje to pak suprově.
