No dnes bol výnimočný deň. Celý deň pod nulou a chladný vietor.
Doteraz sa mi podarilo prekonať 19 kWh dokopy 9-krát,
od 28.5. do 6.6.2018, a dnes sa mi podarilo dať 19.358 kWh, 23.2.

Už som pripravil aj kompótové fľaše, že si tu energiu zakonzervujem na ďalšiu zimu.
Neviem aké máte vy priority, ale ja som to tlačil do klímy, potom som uvaril hrniec gulášu,
aj bojler sa nahrial, aj sa pralo aj ťažba išla a stále boli baterky na 3.46 - 3.48.

Keby bol taký celý rok, tak to by sa to vrátilo oveľa skor a aj nejaké 18650 či 21700 by sa ešte dali.

[rottenkiwi]

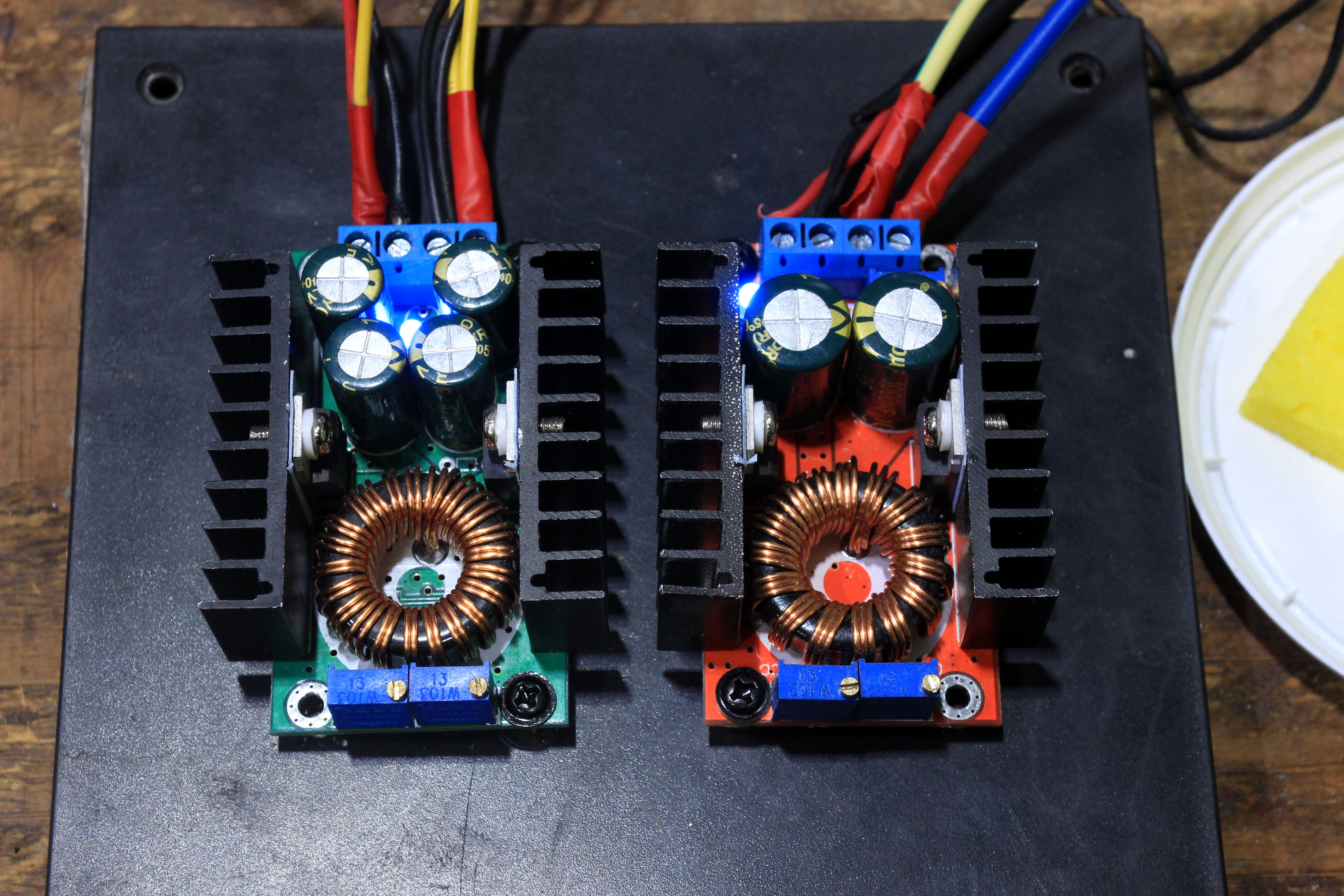

Potrebujem dva nezávislé zdroje napatia na laborovanie, 0 - 35 V, 0 - 10 A.
Robím to teraz pomocou 12 V a 24 V zdroja napatia z LiFE a DC-DC s. up a s. down meničov.

Ale nie je tam ampérmeter ani voltmeter na displeji ani potenciometre.

Dali by sa tie trimre so skrutkami vymeniť za potenciometre ? A ako ich mám vyhľadať ?
Odpájkovať a premerať ?

Tiež aký presný voltmeter a ampérmeter s displejom by bol k tomu vhodný ?

Potom vonku vyviesť rozne DC konektory a káble s krokodílkami ?

[kyocera]

Zdravím,
ano tak se to dá udělat. Před nějakým rokem jsem to tak udělal.
Použil jsem krabičku BOPLA a na čelní panel vyvedl šroubovací
konektory , červený + černý - , voltmetr jsem zvolil takový aby jeho napájení bylo
po 2 drátech , takže jen 2 vývody z voltmetru. 2 vývody na voltmetru
má za následek, že měčí od 4V výše. Pokud by jste potřeboval voltmetr s měřením od nuly
nebo na více míst, pak voltmetr má více vývodů a musíte zajistit
galvanicky oddělené napájení voltmetru. Napětový trimr jsem změřil a
nahradil potenciometrem. Může být i více otáčkový. Ampermetr jsem tam nedal
K napájení jsem použil spínaný zdroj.
To řešení je vidět v níže uvedeném příspěvku na spodní fotografii dole
vravo. Vlevo jsou dvě černé krabice. Napravo světlá krabice Bopla se zabudovaným zdrojem
Zde je odkaz.
https://forum.mypower.cz/viewtopic.php? ... =20#p64495

[rottenkiwi]

Je tento čip vhodný na meranie A/U/W v rozsahoch 0 - 5 A / 0 - 30 V ?
Existuje za túto cenu aj niečo presnejšie s I2C ?
https://www.analog.com/media/en/technic ... 2945fb.pdf

[josse]

Do 5 A a 80 V to vhodné je. Na větší proudy už je příliš velký úbytek na bočníku.

[kodl69]

cože? stačí se podívat do datasheetu, maximální proud odpovídá 102mV na bočníku. Pro větší proud je problém rozlišení. Podle mě stačí měřit jednou napětí jedním ADC a proud bočníkem pomocí nějakýho 16bit ADC + galvanický oddělení, už jsem to někde probírali a vyšlo nám tuším MCP3421 , což je 18 bit ADC I2c, s interní referencí a 8x zesilovačem, pokud by se "zapomělo" na 2 bity rozlišení, tak pro úbytek 126mV je to pořád 16bit ADC i s rozlišením polarity proudu, což s odporem 1miliohm bude do 126A a rozlišení bude 2mA (pozor, ne přesnost měření, je potřeba započíst šum, drift, chybu zesílení zesilovače..), pokud bude bočník 0.5miliohm, tak budou nečekaně obě hodnoty dvojnásobný. Bočníky od číňana jsou prodávaný na 75mV pro jmen. proud, ale není problém si s kalkulačkou hodnoty přepočíst na 126mV... V TME mají 3 rozdílný HW adresy, myslím si, že by nebyl problém nasekat destičky s tímhle + ADUM1251 (galvanický oddělení I2C) + B0503s a bude to galvanicky izolovanej aparátek na měrení proudu s i2c výstupem. Na první pokusy by mohlo stačit tohle +ADUM1251 připájenej na SOIC to DIĹ redukci a B0505s pospojovaný na kousku bastldesky...

[kodl69]

PS proč měřit trimr, na kterým je napsaná hodnota? i na fotce vidím W103, což je 10x10na3 tj 10k...

[josse]

cože? stačí se podívat do datasheetu, maximální proud odpovídá 102mV na bočníku. Pro větší proud je problém rozlišení. Podle mě stačí měřit jednou napětí jedním ADC a proud bočníkem pomocí nějakýho 16bit ADC + galvanický oddělení, už jsem to někde probírali a vyšlo nám tuším MCP3421 , což je 18 bit ADC I2c, s interní referencí a 8x zesilovačem, pokud by se "zapomělo" na 2 bity rozlišení, tak pro úbytek 126mV je to pořád 16bit ADC i s rozlišením polarity proudu, což s odporem 1miliohm bude do 126A a rozlišení bude 2mA (pozor, ne přesnost měření, je potřeba započíst šum, drift, chybu zesílení zesilovače..), pokud bude bočník 0.5miliohm, tak budou nečekaně obě hodnoty dvojnásobný. Bočníky od číňana jsou prodávaný na 75mV pro jmen. proud, ale není problém si s kalkulačkou hodnoty přepočíst na 126mV... V TME mají 3 rozdílný HW adresy, myslím si, že by nebyl problém nasekat destičky s tímhle + ADUM1251 (galvanický oddělení I2C) + B0503s a bude to galvanicky izolovanej aparátek na měrení proudu s i2c výstupem. Na první pokusy by mohlo stačit tohle +ADUM1251 připájenej na SOIC to DIĹ redukci a B0505s pospojovaný na kousku bastldesky...

5A je maximum kvůli rozumnému ohřevu bočníku, já teda na bočníky větráky nedávám... Pro větší proudy je prostě potřeba větší zesílení, nic jiného jsem tím říct nechtěl.

Ten integráč je dobrej do 80 V a 5 A, má skoro všechno v sobě, díky tomu jak je to udělaný se to na větší parametry modifikovat příliš nedá...

Podobně bych použil samostatné s větším rozlišením.

[kodl69]

0.1V x 100A je 10W ztráta. Když vím, jak vypadá bočník na 100A, tak tohle teplo bez problému vyzáří, pokud ho nezavřu do nějaké miniaturní skříňky. Jinak je to zajímevej obvod, škoda, že je tak drahej a málo dostupnej (farnell nebo mouser). dát k tomu arduino a displej třeba z N5110 tak je z toho pěknej DC elektroměr. Moc jsem to nestudoval, ale asi to měří ten proud jenom v jednom směru, nebo obousměrně?
Další věc je, že v našich aplikacích je těch 100A (200A) chvilku, jinak se to ani neovlaží, při proudu 10A je na takovýmhle bočníku ztráta 0.01x10 tj 0.1W... Mě se zase na prouduvejch čidlech s hall sondama nelíbí jiný věci: značná vlastní spotřeba, nízká přesnost při měření malých proudů, ovlivňování magnetickým polem, cenovka.

[josse]

Bočník na 100 A může vypadat i takhle LRMAP3920B-R0005FT.

[rottenkiwi]

Viete mi niekto poradiť, kde by som zohnal takéto Al úchyty na profil 40x40 / 22.5/11 / 13/ 16 mm?

[rottenkiwi]

Urobil som meranie troch meničov, stále DC a AC prúd na DC vstupe do meniča.
1. Victron 1600 VA
2. Victron 5000 VA
3. Meanwell 3000 TN
4. Meanwell 3000 TN
https://www.youtube.com/watch?v=XqgxlUm_mmQ

[rottenkiwi]

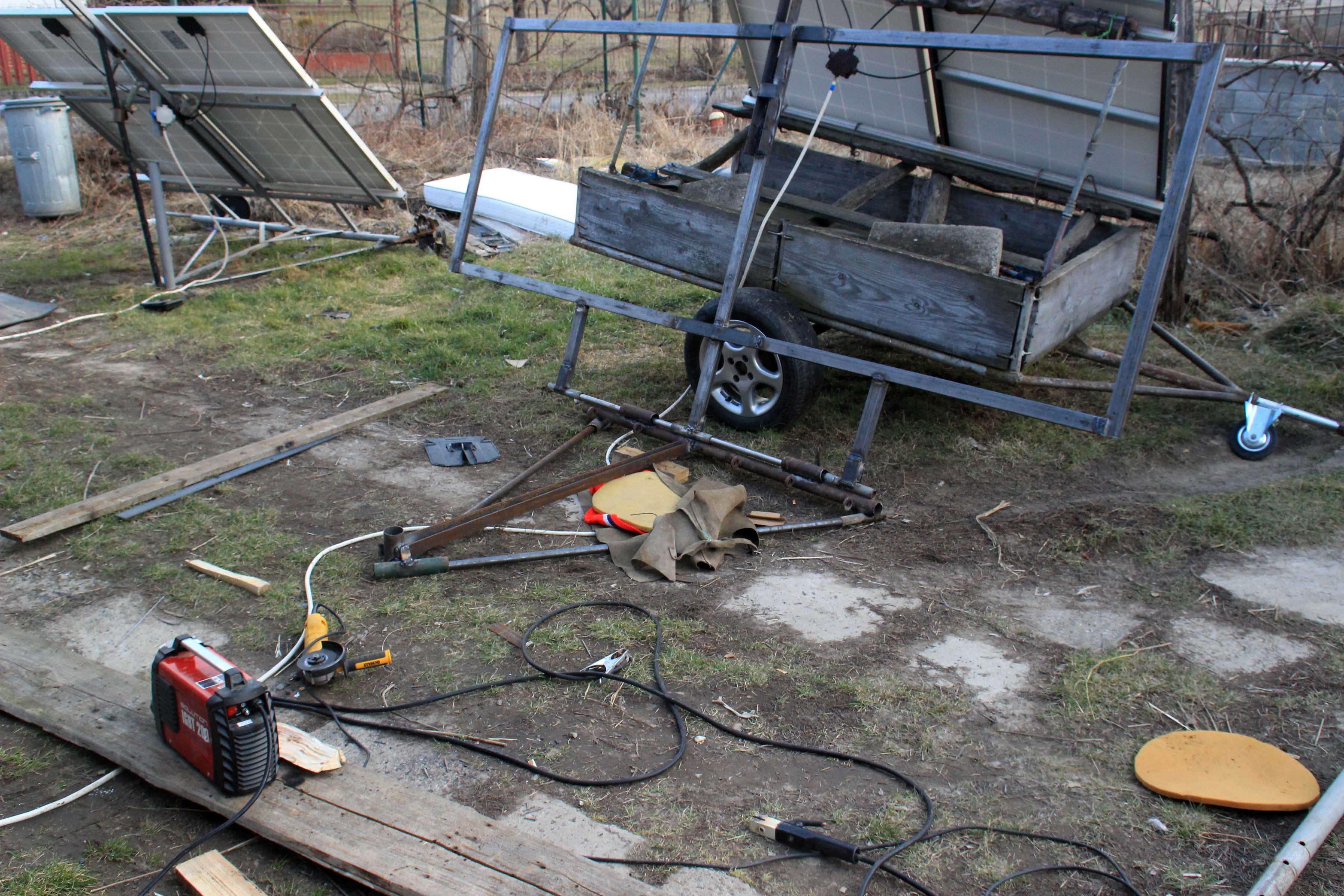

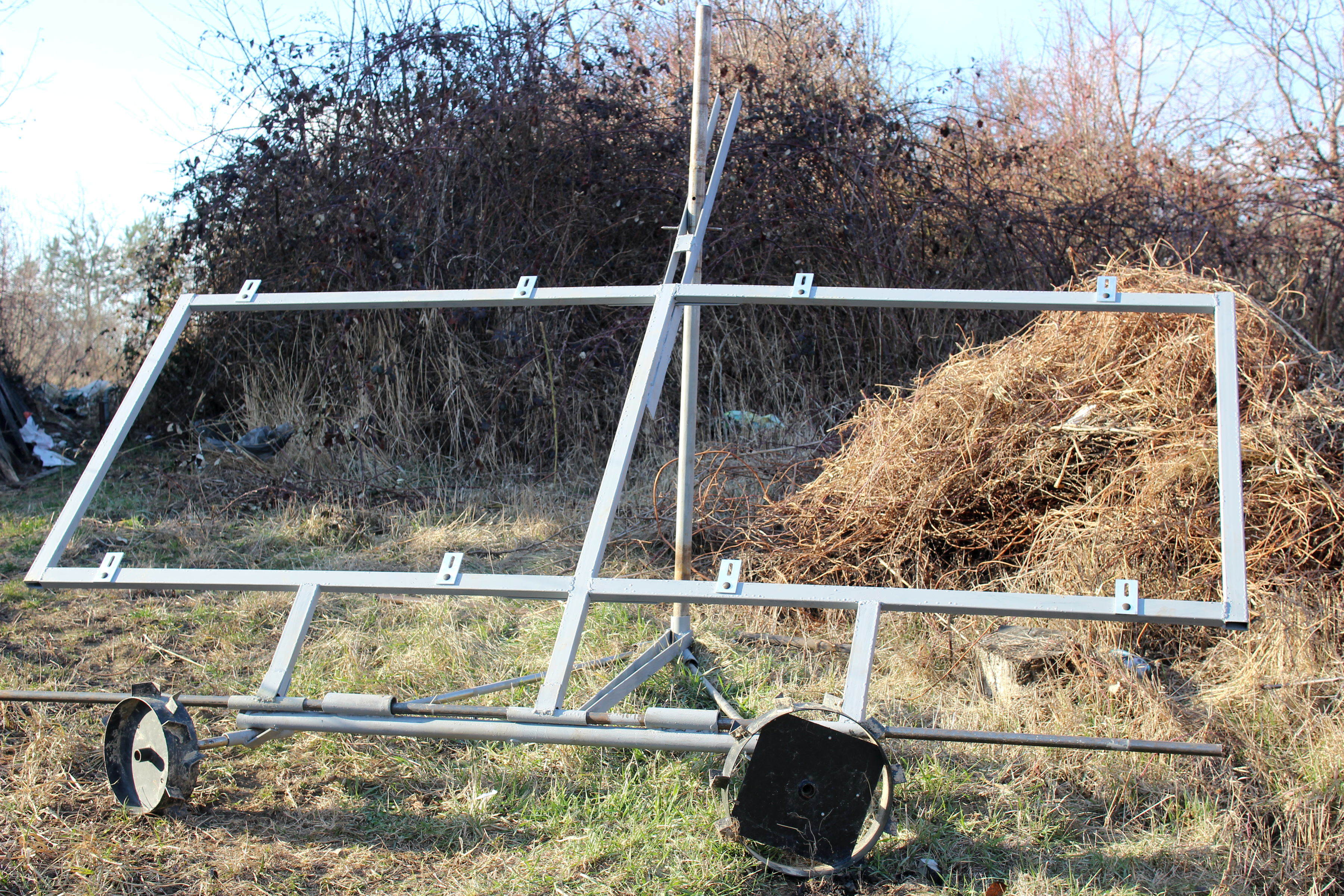

Konečne som dnes dorobil tracker. Ked to dnes v noci neodletí, tak do bude OK.

[NOPARasito]

Vcelku originalni reseni

[rottenkiwi]

Merali ste niekto čo najpresnejšie teplotu, akú majú články, ktoré sú v tieni, v zapojení panelov XsYp ?
Dnes som dal dlaň na články v tieni a boli výrazne teplejšie, ako ostatné, i keď bolo von + 7 *C.

Tiež som meral prúd z panelov a nový panel s Isc = 9.31 A a Imp = 8.89 A,
dal na pár sekúnd, po vyjdení spoza mraku I = 10.31 A.

[Dusan61]

Ak pomôže, tu je monitoring môjho 270Wp
https://mqtt.ats.pl/viewpanel/public/graph/3768/

[rottenkiwi]

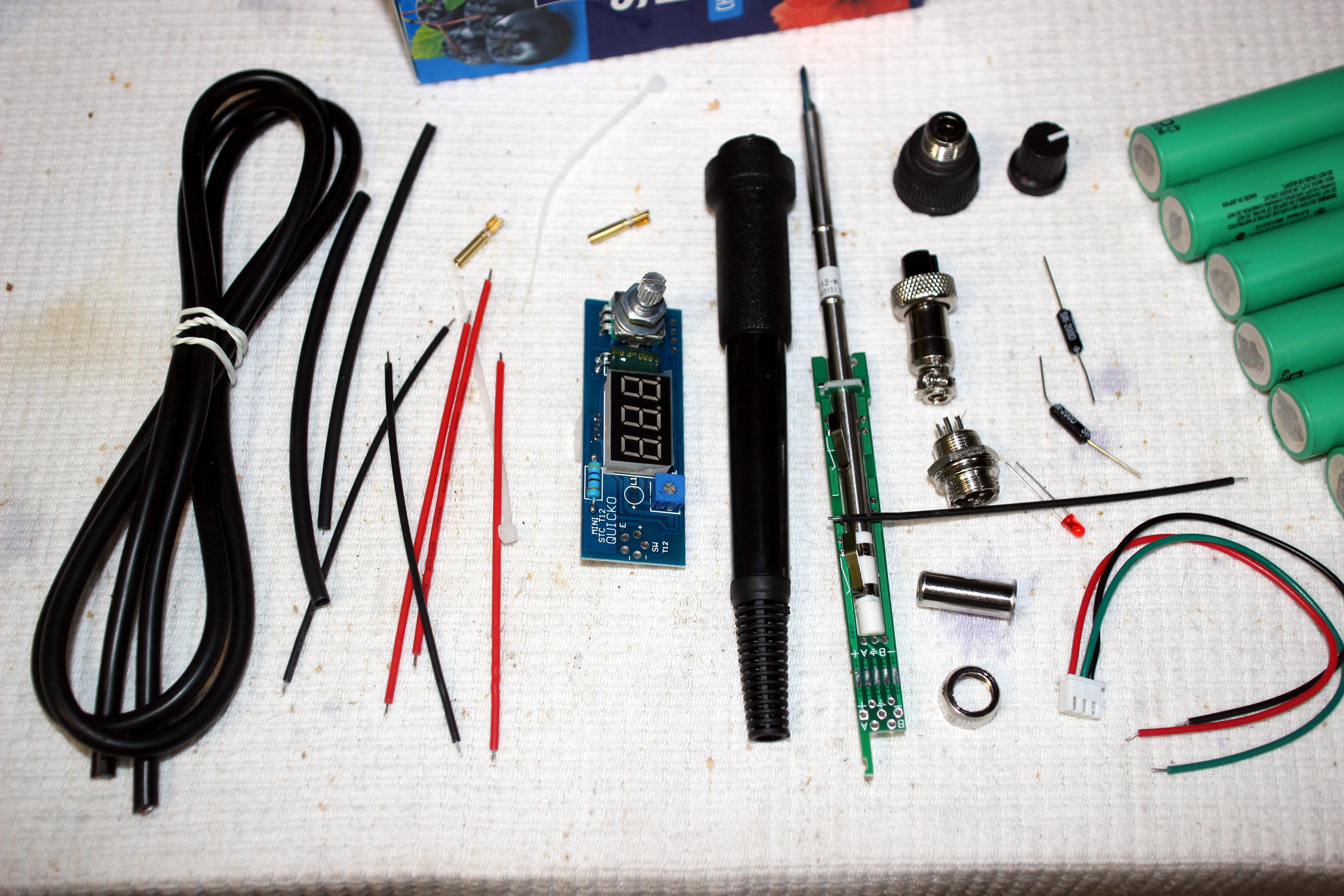

Prišla mi z Číny spájkovačka, ale nedostal som k nej žiadny návod.
Neskladali ste niekto niečo podobné ?

[youda]

Ano, přesně v tomto stavu jsem dostal moje první služební auto

[kodl69]

koupil jsem si to raděj verzi s STM32 a oled displejem složenou, "original KSGER". +10USD, - mnoho starostí... Napiš číňanovi, on ti k tomu třeba něco pošle, nebo najdi návod u jinýho prodejce.
P.S: na pájení 18650 je dobrý mít napájení 24V a hrot BC3 nebo ještě tlustší, BCF3, C3, potom je to zapájený v mžiku.
Zase na druhou stranu už mi dva ty hroty odešly...

[rottenkiwi]

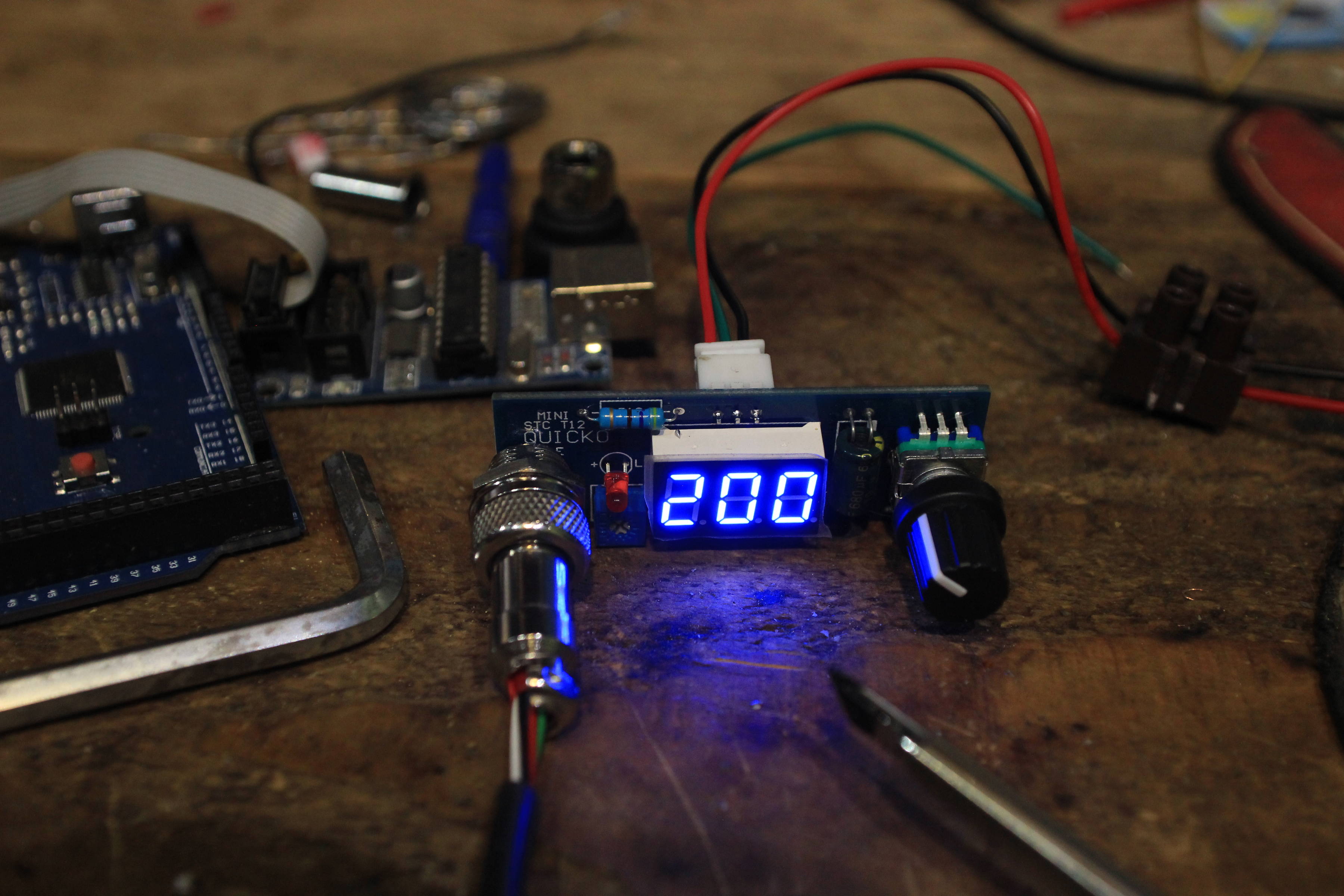

Akú teplotu mám nastaviť na tej spájkovačke, aby som pevne pripájkoval zbernicu na článok 18650,
ale aby som ho nepoškodil ? Alebo treba iný hrot ? Aký ?
https://www.banggood.com/MINI-Original- ... rehouse=CN
https://www.banggood.com/5pcs-T12-BC2T1 ... rehouse=CN
