DIY regulátor MakeSkyBlue

[marko250]

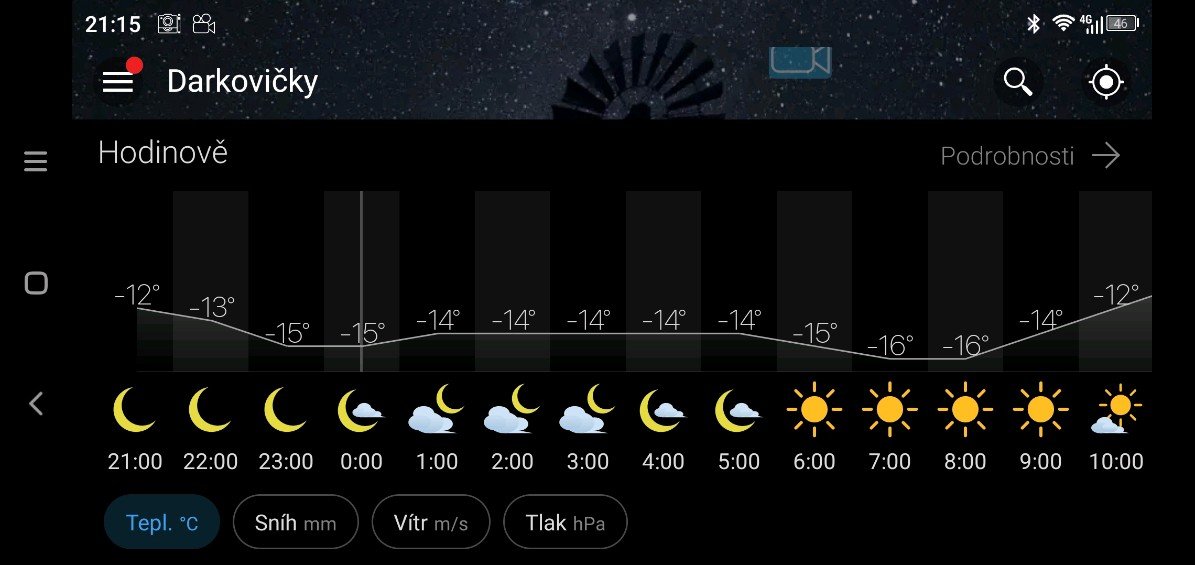

Teplota se drží teď ve sklepě při těch týdenních velkých mrazech okolo 15.6°C a v létě tam je kolem 19-21°C dle veder.

[marko250]

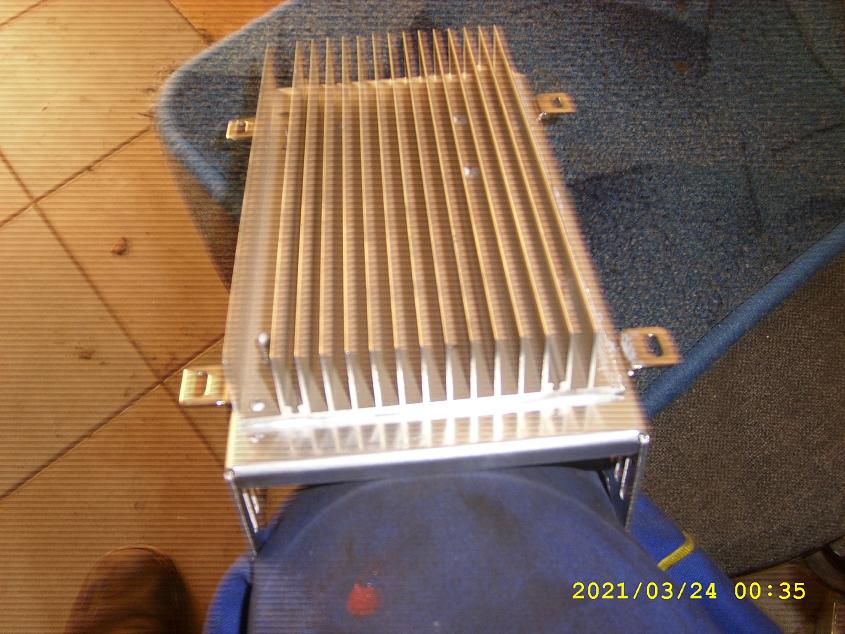

Doporučuji dát jakýkoli velkoplošný chladič pod tento regl,veškeré teplo půjde do něj a regl se násobně zchladí,ověřeno nyní delší dobu.Kupoval jsem v Hadexu jeden kus chladiče a řízl jeho délku napůl a pěkně vyšel pod Makeskyblue:

https://www.hadex.cz/o768f-chladic-al-9 ... x35x500mm/

[ok2vuv]

Zdravím,
mám na pokusy asi Fake číňana PowMr jak je zmiňováno výše.
Jen můj poznatek.
Na vstupu jsou 2s2p 270Wp 2x1m, jih, sklon 45°.
Zdálo se mi, že na displeji jsou nějaká vysoká čísla P, U, A. Provedl jsem kontrolní měření panelovým měřákem od jiného číňana a pak laboratorním 30A analogovým měřákem (větší nemám).
Skutečnost napětí na výstupu (baterka) 28,3V, zobrazuje 28,6V.
Skutečnost proudu na výstupu 25A, zobrazuje 31,5A.
Z toho se samozřejmě zobrazuje i dodávaný výkon, který mi mé panely z roku 2012 poměrně velmi idealizoval.
Napsal jsem poznatek číňanovi, ale asi nepochopil. Mám natočit video, kde budou vidět tyto rozdíly a pak prý mi poradí...

[marko250]

PowMR nebrat : https://www.youtube.com/watch?v=C_2DX9An_Rc

[ok2vuv]

Jo, jo. To je ta dnešní doba. Vše se idealizuje. Vždyť i světové zavedené značky kecají ve spotřebě aut, rychloměry v autech také kecají, a mnoho dalších příkladů. Sám jsem našel v diagnostice k Citroenu parametr nastavený na +5km/h, tak jsem si jej dal na 0 a už ručka ukazuje alespoň skoro přesně.
To aby člověk měsíc hledal na internetu a pak to stejně bude sázka do loterie.
Vyprdnu se na číňana, vlezu dovnitř, zkusím najít bočník, který měří proud a buď dám paralerně nějaký další, kterým snížím úbytek a tím měřený proud na displeji a nebo musí být nějaký vývod z toho bočníku, tak tam dát odpor do série nebo rovnou dělič a nastavit podle sebe.
Zároveň se chystám snížit svit toho displeje, takže by se měla snížit klidová spotřeba v noci.
Ještě moc pěkné porovnání účinnosti PowMr, MakeSkyBlue a EPEver - https://www.youtube.com/watch?v=iUeO12xEEqA

[feliz navidad]

Byl bych trochu opatrný, co se týče "napravování" bočníku.
Cívky v PowMR jsou na jádře T106, mají podle počtu závitů cca 40uH. Těch reálných cca 15A na jednu špulku mi přijde tak akorát. Vzhledem k tomu, že při zvýšení proudu na 20A na jednu cívku bude jádro už opravdu hodně sycené, bez kontroly průběhu výstupního napětí (proudu) osciloskopem a změření teplot cívek bych se do toho nepouštěl.

[beethowen]

Myslím, že ten stroj ani není stavěný na ten jmenovitý proud. Pokud jde jenom o to číslo, tak použij nějaký přepočtový koeficient. Dělič na napětí bych ale asi upravil, ať to alespoň správně nabíjí, nebo s tím taky počítat v nastavení. Kde to napětí měříš a porovnáváš? Na svorkách regulátoru, nebo na svorkách baterie. Jaký průřez a jaká délka kabelu je k baterii, pokud měříš až na baterii? Chápeš kam mířím?
Jinak pokud bočník ukazuje více jde ho třeba trocha pocínovat, ale potom i přes regulaci bude více proudu dávat a o tom už psal kolega Feliz výše.

[marko250]

Klešťákem jsem teď chvilku měřil Makeskyblue a rozdíl je o 3-4A (idealizuje)oproti displeji.
Těch 60A už skutečně dával u toho jsem byl a díky tomu přepanelování,jsem nasazoval ten chladič(nový 410Kč),viděl jsem tam na displeji i 3700W. Za 2900Kč s poštou z Německa pořád dobrý myslím.

[beethowen]

Klešťákem jsem teď chvilku měřil Makeskyblue a rozdíl je o 3-4A (idealizuje)oproti displeji.
Těch 60A už skutečně dával u toho jsem byl a díky tomu přepanelování,jsem nasazoval ten chladič(nový 410Kč),viděl jsem tam na displeji i 3700W. Za 2900Kč s poštou z Německa pořád dobrý myslím.

Jo MSB je v pohodě i podle diskuzí jinde. Tam věřím, že zvládne co má. Já jsem myslel spíš tu jeho kopii, že možná ani nezvládne to co má udávané.

[ok2vuv]

Zdar,
jen abychom se pochopili. Nechci z něj dostávat více, ale pouze ať ukazuje trochu reálnější čísla.
Takže bočník je tvořen 2 drátky s větším odporem než měď. Je lehce přístupny dole u svorkovnice. Uvažoval jsem, že k nim přidám další vhodné hodnoty, ale nakonec bylo podstatně jednodušší propájet z tišťáku přívody a mírně natáhnout cín (správněji pájku) po odporovém drátku a pak jej oříznout nožíkem na správnou hodnotu. Při 14A je úbytek 14mV, takže při 60 A to bude 60mV což je 3,6W. Uvidím jestli to bude držet nebo jak se bočník nahřeje a jestli pájení nepovolí.
Jestliže u mne mám 4x270Wp na 38,5V, tak by výstupní proud měl být maximálně 45A na 24V při 100% účinnosti přeměny...
Tak to by snad mohl vydržet.

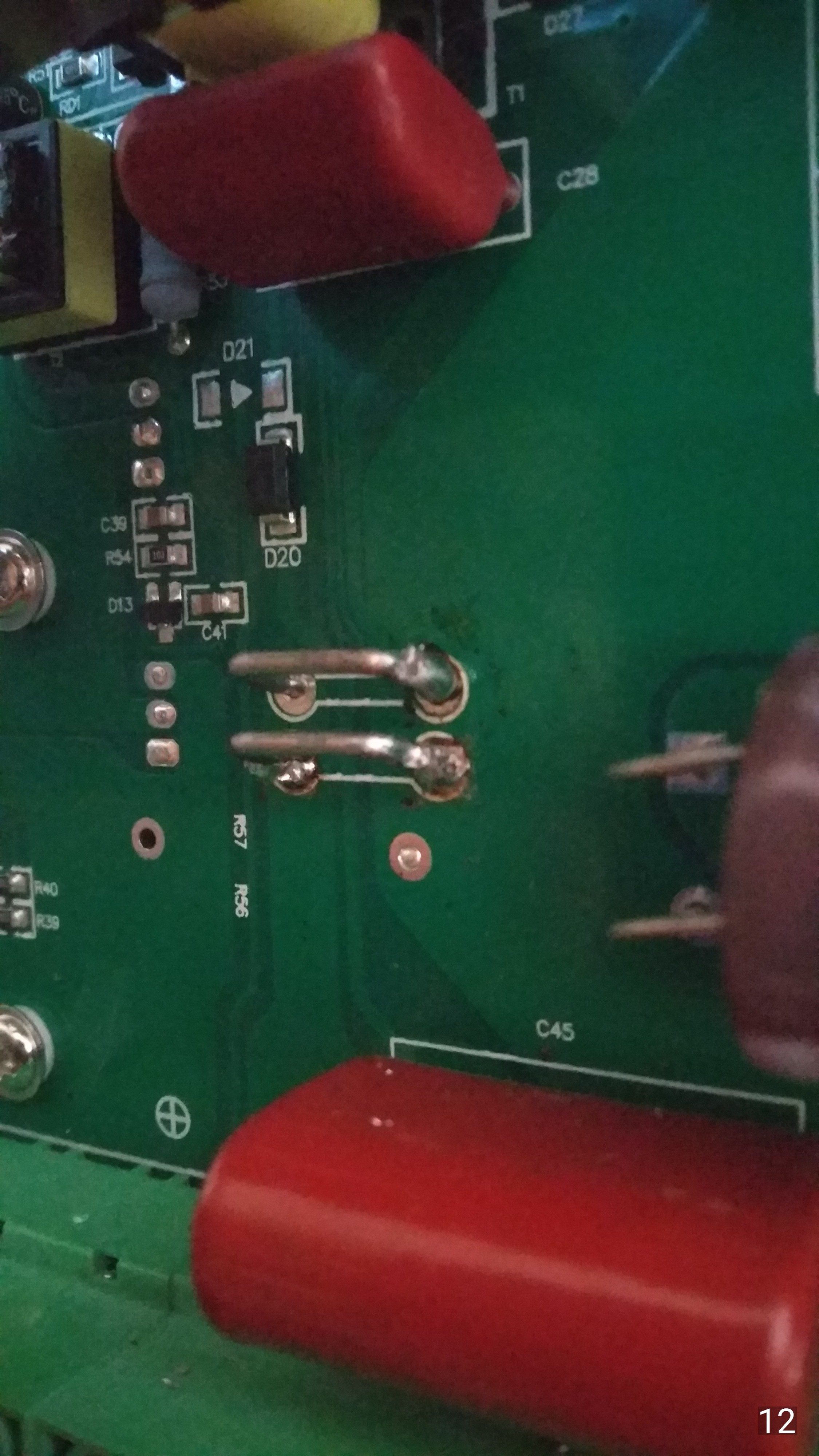

Detail úpravy bočníku.

Pak jsem ještě snížil svit displeje. Na destičce je odpor 100, tak jsem tam dal 470. Nemusí mi to osvětlovat celou garáž.

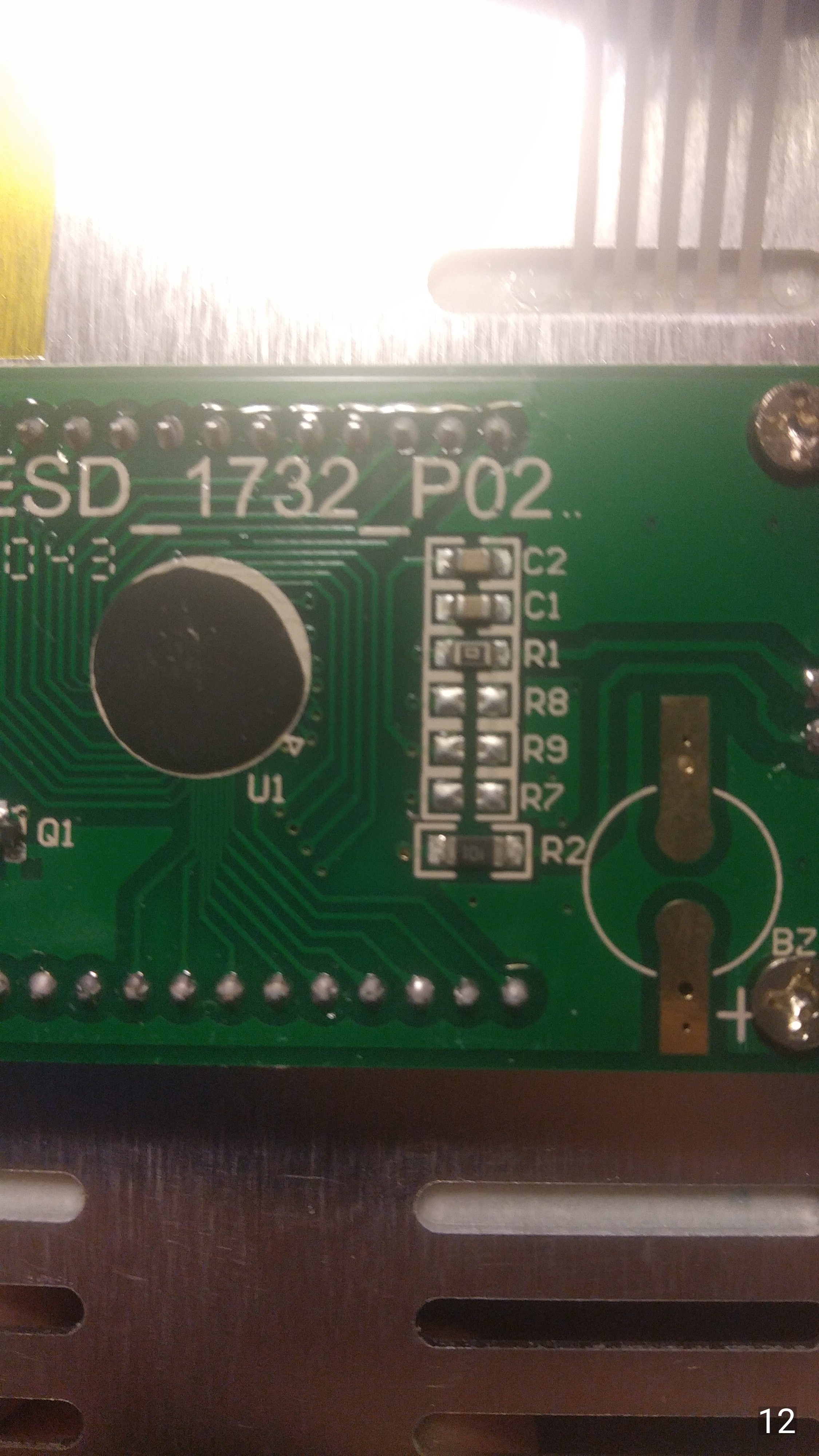

R2 sériový odpor k osvětlení displeje.

[marko250]

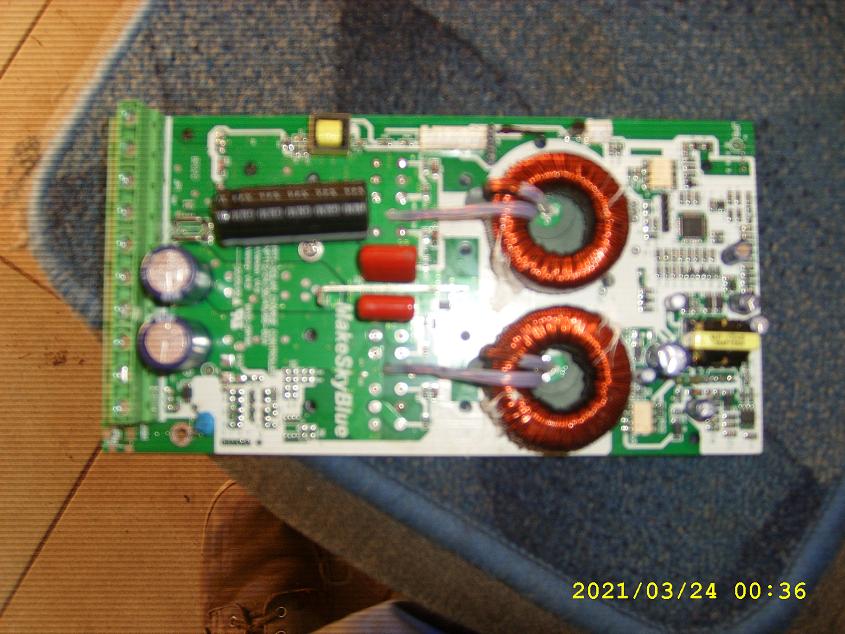

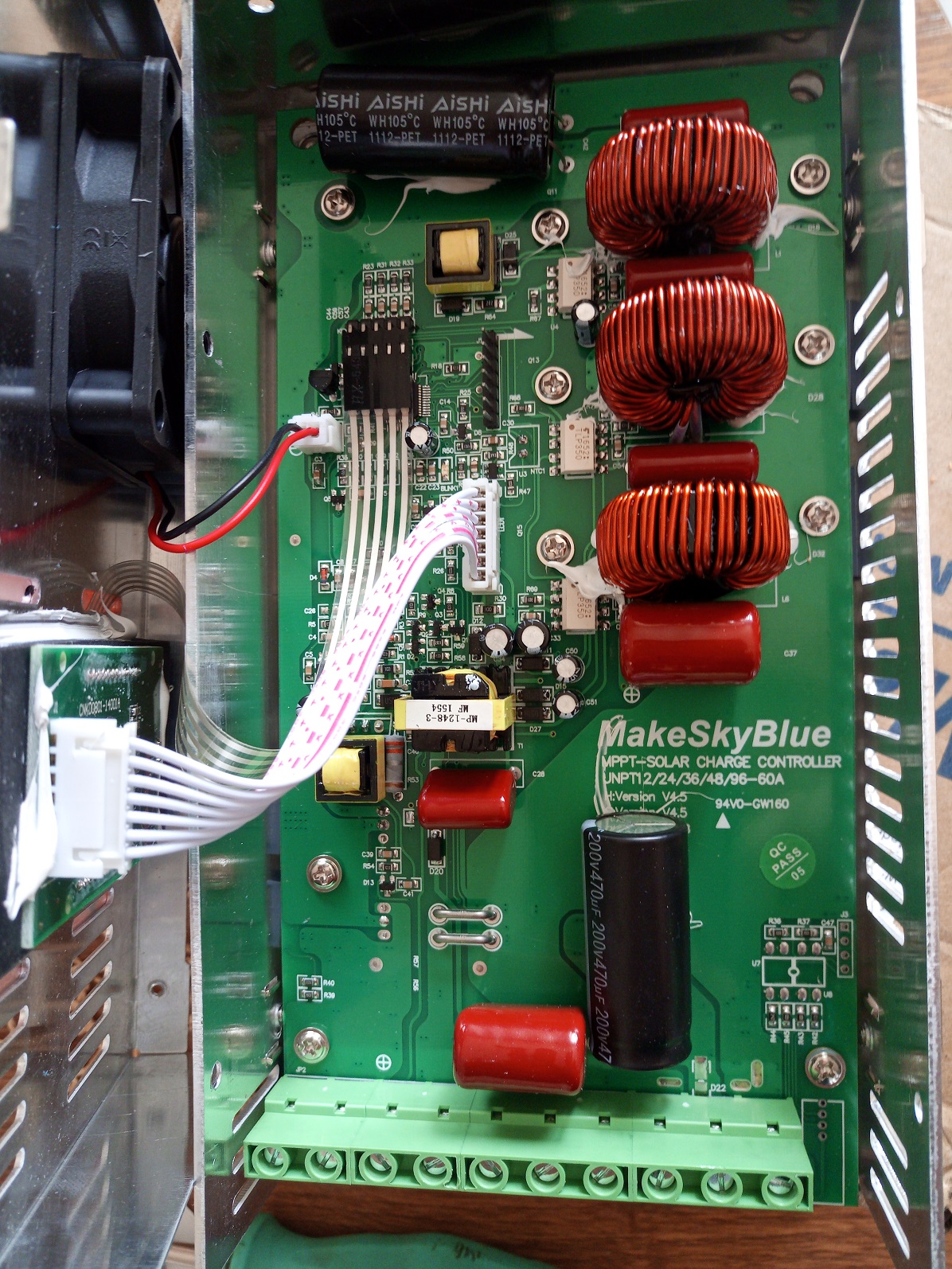

Ten displej myslíš na pozici R2?Jinak takhle vypadá starý MSB:

[ok2vuv]

Přesně tak jak je popsáno pod obrázkem - R2 na destičce s displejem.
No vida - jako by si z oka vypadli... Jen spodní elektrolyt je v MSB vertikálně a v PowMr horizontálně. Cívky jsou v PowMr přilepeny k desce trochu větším množstvím bílé pružné hmoty. Jiné rozdíly jsem takto zrychla už nenašel.

[Skrat]

tak sem taky zapojil MSB 60A na 24V systém.Přidal sem chladič.Sem zvědavej jak se bude zahřívat. Závidím vám fotky.Ten muj foťák asi pude do SD.

[Skrat]

Málem sem zapoměl,taky proměřuje proud do baterek.Přidává si 3-3,2A .

[Skrat]

reaguji na upravu bočníku.Jak vám to funguje? nic se nepřehřívá? ukazuje zprávně? Dnes zasvítilo a regulátor dává 33A zkutečně,ale na displeji je 53,2A.Tak se rozhoduji taky trochu upravit bočník.Zatím teplota s přidaným chladičem +-40 stupňů.Poprvé jak se sepl ventilátor tak sem se aš lek.Docela rachot.

[beethowen]

A jsou to oba dva proudy měřené do baterie? Není jeden proud na vstupu a druhý do baterie? Protože ono by to při 3S panelech a 48V systémového napětí celkem sedělo obojí vychází kolem 2800W.

[Skrat]

Mám 24V systém. Panely 2s=440W a to 4P =1760W.Je to přepanelovaný ,ale snat vydrží

[ok2vuv]

reaguji na upravu bočníku.Jak vám to funguje? nic se nepřehřívá? ukazuje správně? Dnes zasvítilo a regulátor dává 33A skutečně,ale na displeji je 53,2A.Tak se rozhoduji taky trochu upravit bočník. Zatím teplota s přidaným chladičem +-40 stupňů. Poprvé jak se sepl ventilátor tak sem se až lekl. Docela rachot.

Fyzicky jde proud pořád stejný. Propájením bočníku se pouze změní zobrazovaný údaj na displeji. Mi se podařilo nastavit mírně nižší ampéry, napětí na výstupních svorkách ukazuje naopak cca o 0,3V vyšší než je ve skutečnosti měřené 2 různými měřáky, takže výkon je skoro shodný jako mám na druhém měřáku.
Teplota je shodná jako byla před zásahem. Když vystoupá na 39°C, tak se zapne větrák a točí se do 35°C. Regulátor je přišroubován přímo na cihlovou zeď s omítkou. Pokud se mi bude chtít, tak možná doplním chladič. Na cívkách se dá v pohodě udržet prst při výstupním proudu 35A.
Jen jsem větrák ještě fyzicky otočil. Myslím si, že efektivita chlazení je lepší když dovnitř tlačí studený vzduch a vyfukuje ven teplý než naopak. Možná by k tomu někdo mohl mít i nějakou teorii, která by to vyvrátila nebo potvrdila.
Jo a fotím mobilem Xiaomi Mi A2 Lite, jen jsem vyměnil aplikaci za Camera 4K Pro, Android 11 OctaviOS 2.1.

[Skrat]

Mě ventilátor fouká dovnitř.Zkusím dát lepší foto.Bočník mám mezi dvouma kondenzátory.Takovej obdelník plech.

[bol-St]

Včera jsem jeden Make sky Blue sundal z chladiče a vyměnil jsem chladící pastu, protože u něj jel často ventilátor. Vše proběhlo v pohodě, ale při zpětné montáži jsem se okrajem dotknul kabelu k baterii a zajiskřilo se. Tak jsem vytáhl rychle pojistku od sběrnice, původně jsem odpojil jen panely a na sběrnici zapomněl. Po namontování zpět jsem napřed dal žárovku a hned se displej rozsvítil, tak jsem dal pojistku a připnul panely. Ale nechtěl nabíjet, napětí na něm bylo o 1,8V vyšší než na prvním a dával jen 0,2A. To mě celkem zmátlo, co se s ním mohlo stát. zkoušel jsem znovu odpojit připojit, ale pořád stejné. až později jsem strčil pojistku a nesepnul hned panely a vidím najednou, že napětí na displeji padá dolů až displej zhasnul. To už mi docvaklo, že pojistka bude KO, dal jsem novou a vše šlape jak má.

Měl jsem tedy Make sky Blue pověšený na panelech, bez baterie a on to přežil.
Fotka toho stavu:
