Multiplus a chladenie

[Migel]

A kam ich planujes dat..z vonka zo spodu alebo z vnutra?

[kodl69]

Vytiskl jsem ten držák na 2x80mm, pasuje do krytu celkem pěkně. Líbí se mi na tom, že nebude potřeba žádnej zásah do HW, krom protažení drátu od trafa k ventilátoru, a zvenku to není nijak poznat. Mám objednaný 2x 8025 z ali, 50CFM každej, tj 84 m3/h, krz ty mřížky to může být i polovina, a to si myslím, že musí stačit. Ještě uvažuju o filtru, předse jenom suterén domu není bezprašný prostředí... Než to namontuju, tak udělám nějakej test s infrakamerou, ale mělo to přijít o měsíc dřív, když jsem vytěžoval do podlahovek, teď už bych musel topit a chladit zároveň
EDIT: jestli to někdo chcte vytisknout z černýho PETG, tak není problém, jenom nerad balím a odesílám zásilky...

[gupa]

Chlapi a čo tak použiť bracket a dať dva ventilátory kolmo pred trafo?
Niečo takéto:Fan_bracket.JPG

Chce to navíc dýzu, tz vyšší odskok a směrování s určit místo chlazení. Prostě chytrou vložku mezi plech a ventilátor.

Jako hlaveň. Náboj také bez hlavně nedostane rychlost a směr.

[Franta2776]

1)Ten Multiplus má dole 53ks oválných děr 18x8mm. Plocha je 76cm2, kdyby byly hranaté, ale oni nejsou. Jeden ventilátor 120mm má plochu cca 110cm2.To je brzda jak prase snížení průtoku ,tak na 1/3.
2)Plocha děr v oddělávacím krytu je 44ks, 6x28mm,ale opět oválných = celkově to bude pouze okolo 70cm2. Hrozné, tím nic neproudí a ještě si to přisává zpětně horký vzduch.

Nejraději bych to vystřihl na prasáka pryč, jak dole, tak nahoře.

[Migel]

Ja by som ten spodny kryci plech kam by isli tie ventilatory skusil dat vyrobit chalaniskovi na ohybacke tak ako mi poohybal konstrukciu k epeverom na ventilatory.
Stym ze ziadne mriezky by tam neboli ale len otvory na dva ventilatory...Alebo este co ste sem davali okaz ze niekto by vedel vytlacit na 3D tie drziaky na ventilatory tak dat mu rozmery toho spodneho plechu a vyrobit to na 3d

[eman]

Když jsem měl stroje na těžbu krypto, tak jsem jejich chlazení řešil jedním potrubním ventilátorem jako na obrázku a na vstupy těch mašin jsem měl nástavce na flexi hliníkovou trubku. Chlazení bylo sakra účinné, ale je to dost opičárna a u jednoho měniče je to ztracený čas.
Ptát se Victronu, jestli vám prodá plechový kryt je úplně zbytečné. Nejde o spotřební díl a korporáty neumí a nechtějí prodávat jeden kus, který musí vzít z výroby. Často na to nemají ani interní postup.


Jinak dva fany v bedně má MP2 10000VA a ta má ten druhý fan hned na mřížce vlevo u relátek.

[Dagus]

To má už i 8000VA a právě tam je vidět, že velkým průtokem to uchladit lze. Mě mp2 4 hdoiny bez potíží 4000W drží a to tam mam 2x Artic P12 TC.

[Dagus]

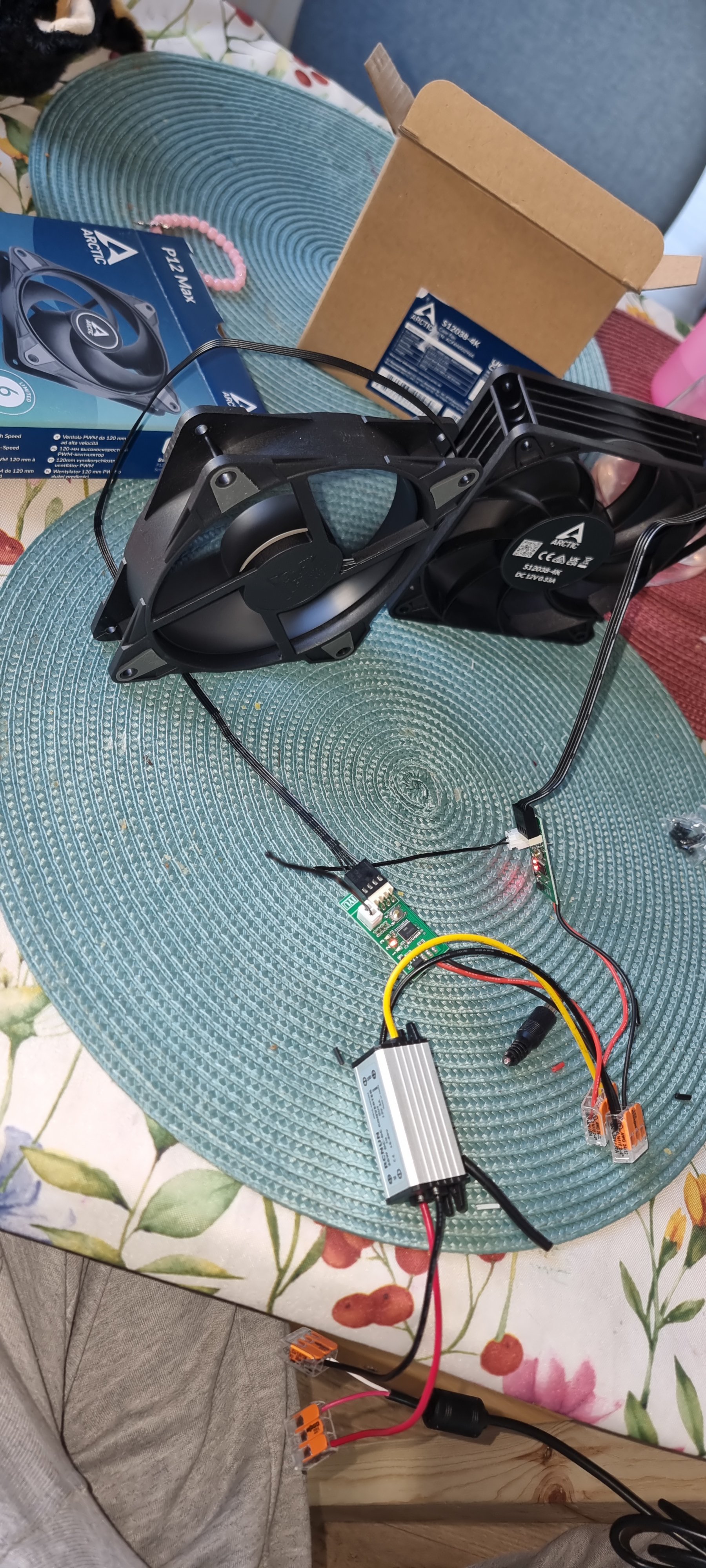

Tak tenhle modul pwm mě moc neoslovil, regulace nelze posunout nad 30°C, aby max měla výš. Zato ten Artic S12038-4K funí kotel na max a dělají i 8000otáček verzi taky za pár peněz. Bude to chtít jinej regulátor aby to nehučelo když nemá.
Tohle umí jen nastavit min otáčky a pak nad 30°C pustí max, takže taková trapná regulace.

Tento s displayem by měl umět nastavut min a max teplotu. Objednáno a uvidíme. Má to umět 3 módy. Nízká teplota vypnuto, střední zapnuto(nastav si otáčky), vysoká (nastav si otáčky) a pak to samé zpět. Takže ideál. Pak může být fan klidně ten 4000otáček. Lepší by byla spojitá regulace podle teploty, ale to jsem na ali nenašel.
https://a.aliexpress.com/_mP5TyeR

[kodl69]

Pokud někdo namodeluje celej ten kryt, tak jsem klidně betatester. Potřebuju ho pro známýho i na MPII 3000...

[Diablo1st]

Chlapi a čo tak použiť bracket a dať dva ventilátory kolmo pred trafo?
Niečo takéto:Fan_bracket.JPG

Chce to navíc dýzu, tz vyšší odskok a směrování s určit místo chlazení. Prostě chytrou vložku mezi plech a ventilátor.

Jako hlaveň. Náboj také bez hlavně nedostane rychlost a směr.

(65) Multiplus a chladenie - Stránka 5.png
Dýzy s dlouhým dosahem.png

Až takto by som to nehrotil. Bohato bude stačiť ak nebude ventilátor točiť ohriaty vzduch vo vnútri bedne, ale pekne nasávať zo spodu a hore okolo toroidu vyfukovať.

[Migel]

Pokud někdo namodeluje celej ten kryt, tak jsem klidně betatester. Potřebuju ho pro známýho i na MPII 3000...

Pokusim sa presvedcit kolegu v praci co ma skusenosti s modelovanim suciastok v programe...
Mp2 3000 ma take iste rozmery toho plechu?..

[cipis]

Nema, vykony jsou odstupnovane i rozmerove. Logicky to ma vetsi toroid.
Nicmene to je uz jedno, staci to nakreslit na jeden a na dalsi se to pak uz jen upravi.
Ktery z tech materialu na tisk je nehorlavy?
Nebude jednodussi, jak uz tu nekdo navrhoval, nastrihat a naohybat novy plech?

[Migel]

3d bude univerzalnejsie riesenie pre viacerych uzivatelov a z plechu si to kazdy moze ohnut sam..
Co uz.. nic nieje dokonale ani menice od victronu...

[glottis]

da se koupit treba material ASA v provedeni s certifikaci na ohen

[Valdano]

Tady jsou zdá se kompletní 3D modely krytů pro Multiplus II 3000 a Multiplus II 5000, ale ke stažení to požaduje registraci a nejsem si jist jestli je zdarma. Když tak se tam někdo kdo máte 3D tiskárnu zkuste zaregistrovat a stáhnout si ty 3D modely.

[kodl69]

ten odkaz vede na stránky victronu, https://www.3dfindit.com/en/digitaltwin ... plus-ii%7D
a ten 3d pdf neumím nijak zpracovat, a ten .stp je pro mě taky nepoužitelnej, musel by to z toho vypáčit někdo, kdo si s tím rozumí víc než já.
Ohledně nehořlavosti: si myslíte, že ty plastový části multiplusu jsou z něčeho speciálního? jestli to není ABS, tak je to polyamid, a to jistě nejsou nějaký materiály s třídou hořlavosti A1... ostatně ten certifikát na samozhášivost ASA je podle americké morny UL94, což je ti v evropě platný stejně jako certifikát podle GOST ...

[Valdano]

Jestli jsou tam STP soubory tak ty by měly být pro CNC obrábění a vstřikování. Že by to nakonec byly nějaké uniklé originální podklady pro výrobu původních krabic Victronem? Soubory STP by měly jít zkonvertovat do STL což už by mělo být použitelné pro 3D tisk. Zkuste zkonvertovat ty STP do STL tímto konvertorem.
