Vytěžování přímo z baterie 60V

[Kostěj]

Přišly dva kusy hotových vytěžovačů 60V, provizorně jsme je vyzkoušeli - OK. Příští týden to předrátujeme. Pozorný solárník si povšimne zanedbatelných rozdílů od vývojové verze, viz obrázky. Před odesláním do výroby došlo ještě k mírným změnám vesměs kosmetického charakteru, tak vkládám definitivní schéma. Jako indikátor je využito 5 ks programovatelných LED diod. Vývody ESP32 jsou zdvojeny, aby zůstala možnost dalšího rozšíření.
Ve vytěžovači jsme zatím nalezli jedinou chybku: Pokud se odpojí napájení a připojí se k ESP32 notebook, svítí signalizační LED 60V i 15V. Proud totiž protéká zpětně přes zdroje 15V a 60V, v návrhu nám chybí zpětné diody (no nečekali jsme to).

[Kostěj]

Murphy zákony fungují, u vyhlášeného termínu čas vynásob dvěma a použij nejbližší vyšší jednotku.
Dnes byl zadrátován nový vytěžovač. Mezitím bylo zapojeno třetí topné těleso 3x720W/60V, původní připojení topného tělesa zdvojenou 1.5mm bylo nahrazeno 1x4mm, protože se tolik vodičů nevešlo do husího krku. Přidány další tři mosfet spínače. Řídící jednotka má jen 6 výstupů, tak jsou tři výstupy zapojeny na dva spínače, spínají tedy ne 720W, ale 1440W. Byla překreslena stupnice wattmetru, protože sepnutí všech 9 těles představuje výkon cca 6.5kW. Plná zátěž byla testována zhruba hodinu, průběžná kontrola termokamerou neukazovala nějaké problémy.
Nalezena druhá chybka v návrhu: Na napájecím vstupu 60V je kondenzátor, který při připojení napájení hází jiskru. Měl by tam být odpor, přímé napětí mělo jít jen na dělič pro měření napětí. No nic, připojuji přes žárovku (pokud nezapomenu).
Jinak to provedení na nepájivém poli chodilo do dneška bez sebemenších problémů.

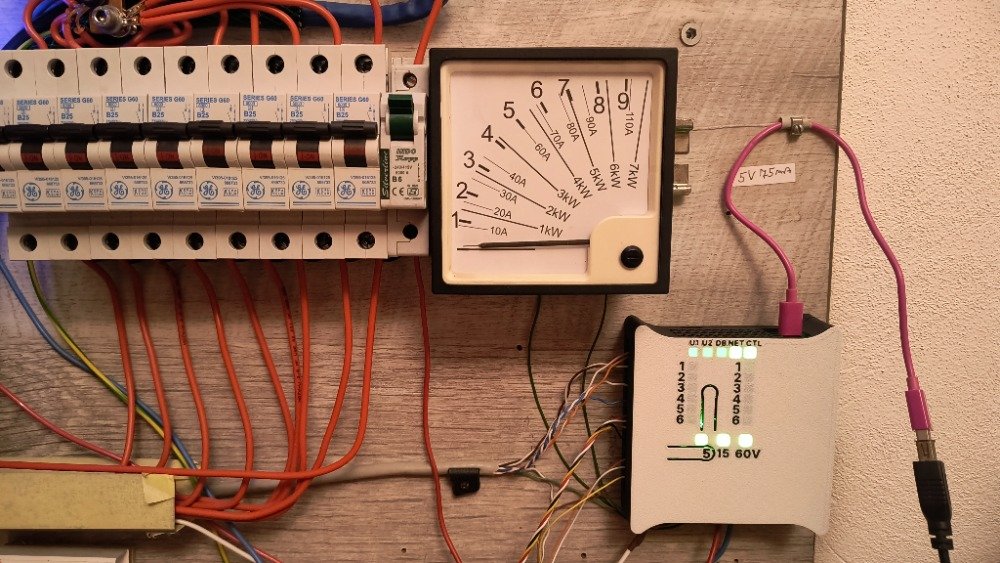

Aktuální foto.
