Nová FVE na platformě VICTRON 3F 3x3000VA

[Migel]

Strojnika za mna robi nodered

[Franta2776]

Kromĕ strojnika ještĕ programátora

[Valdano]

Jen pro zajímavost.

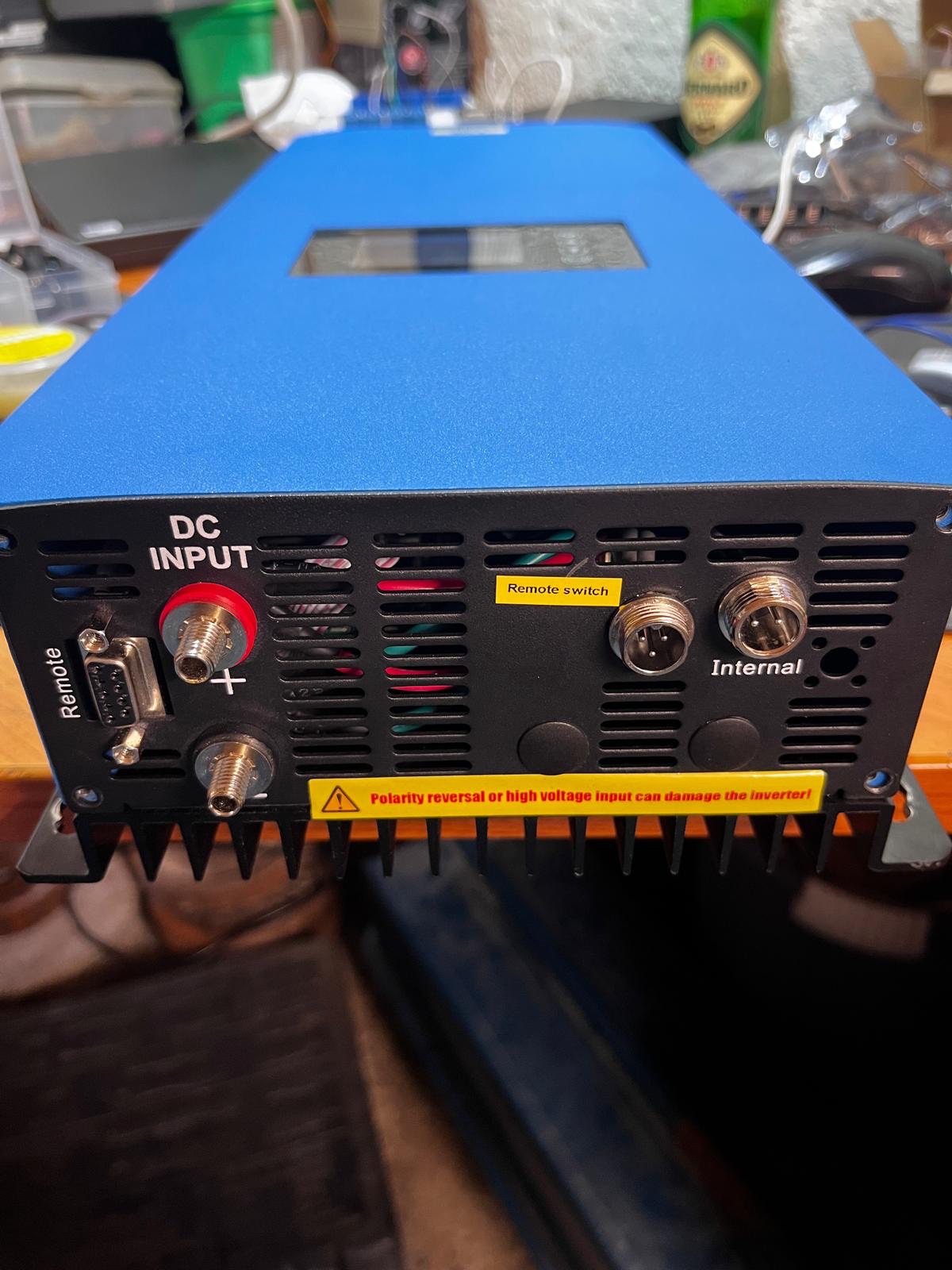

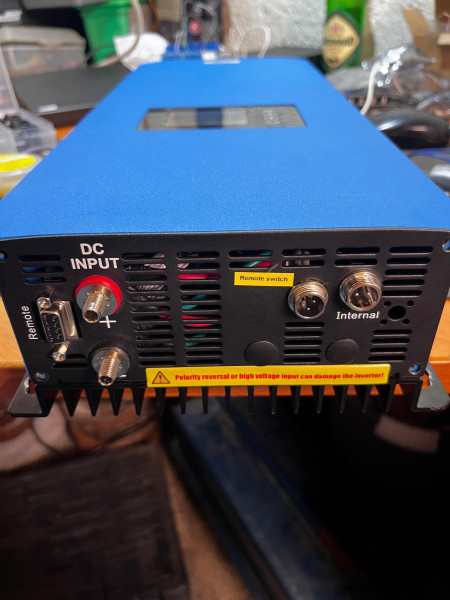

V režimu "Internal Limiter" modrásek očekává na příslušném vstupu analogový signál z proudového transformátoru (CT sondy). Ten funguje tak, že v závislosti na procházejícím proudu hlavním domovním vodičem generuje malé střídavé napětí. Pokud sondu fyzicky odpojíte (vytáhnete jack), měnič na vstupu naměří 0 V (nulový proud). Logika limiteru si to vyhodnotí tak, že dům má aktuálně nulový odběr. Aby nezpůsobil přetok do distribuční soustavy (DS), stáhne svůj výkon na nulu.

Vstup pro limiter v měniči je extrémně citlivý. Pokud odpojíte sondu například rozpojením kabelu, ale ponecháte do měniče zapojený dlouhý kus vodiče (nebo samotný jack konektor s kouskem drátu), tento vodič začne fungovat jako "anténa". Jakmile tato "anténa" zachytí elektromagnetický šum z okolí (např. spínané zdroje, indukce z okolních AC kabelů), na vstupu se objeví napětí. Měnič si toto napětí vyhodnotí jako obrovský odběr domu a vyžene svůj výkon na maximum, což způsobí přetok.

Z toho důvodu se místo pouhého odpojení CT sondy používá relé, které po odpojení CT sondy vstup limiteru v měniči zkratuje (spojí živý vodič se zemí) nebo k němu připojí odpor. Tím se zajistí, že na vstupu bude skutečně čistá nula bez rizika nachytání rušení.

Modrásek má na desce komunikační port, na kterém podporuje komunikaci protokolem Modbus RTU. Přes patřičný převodník a domácí automatizaci (např. Home Assistant) lze měniči poslat přímo příkaz k vypnutí a lze průběžně měnit výkon měniče po komunikaci i bez odpojování CT sondy. Na tomto serveru je starší téma ohledně komunikace s modráskem.

Glottis v tom starším tématu, na které odkazuji zmiňuje, že dělal prototyp s ESP32 pro napojení do Home assistant.

Jen pro zajímavost na GitHubu v tomto projektu je ukázka intergrace/zapojení komunikačního rozhraní do modráska a je tam nedávná aktualizace z roku 2025. Je tam i popis ovládání modráska z Home Assistant.

[Migel]

Vstup pro limiter v měniči je extrémně citlivý. Pokud odpojíte sondu například rozpojením kabelu, ale ponecháte do měniče zapojený dlouhý kus vodiče (nebo samotný jack konektor s kouskem drátu), tento vodič začne fungovat jako "anténa". Jakmile tato "anténa" zachytí elektromagnetický šum z okolí (např. spínané zdroje, indukce z okolních AC kabelů), na vstupu se objeví napětí. Měnič si toto napětí vyhodnotí jako obrovský odběr domu a vyžene svůj výkon na maximum, což způsobí přetok.

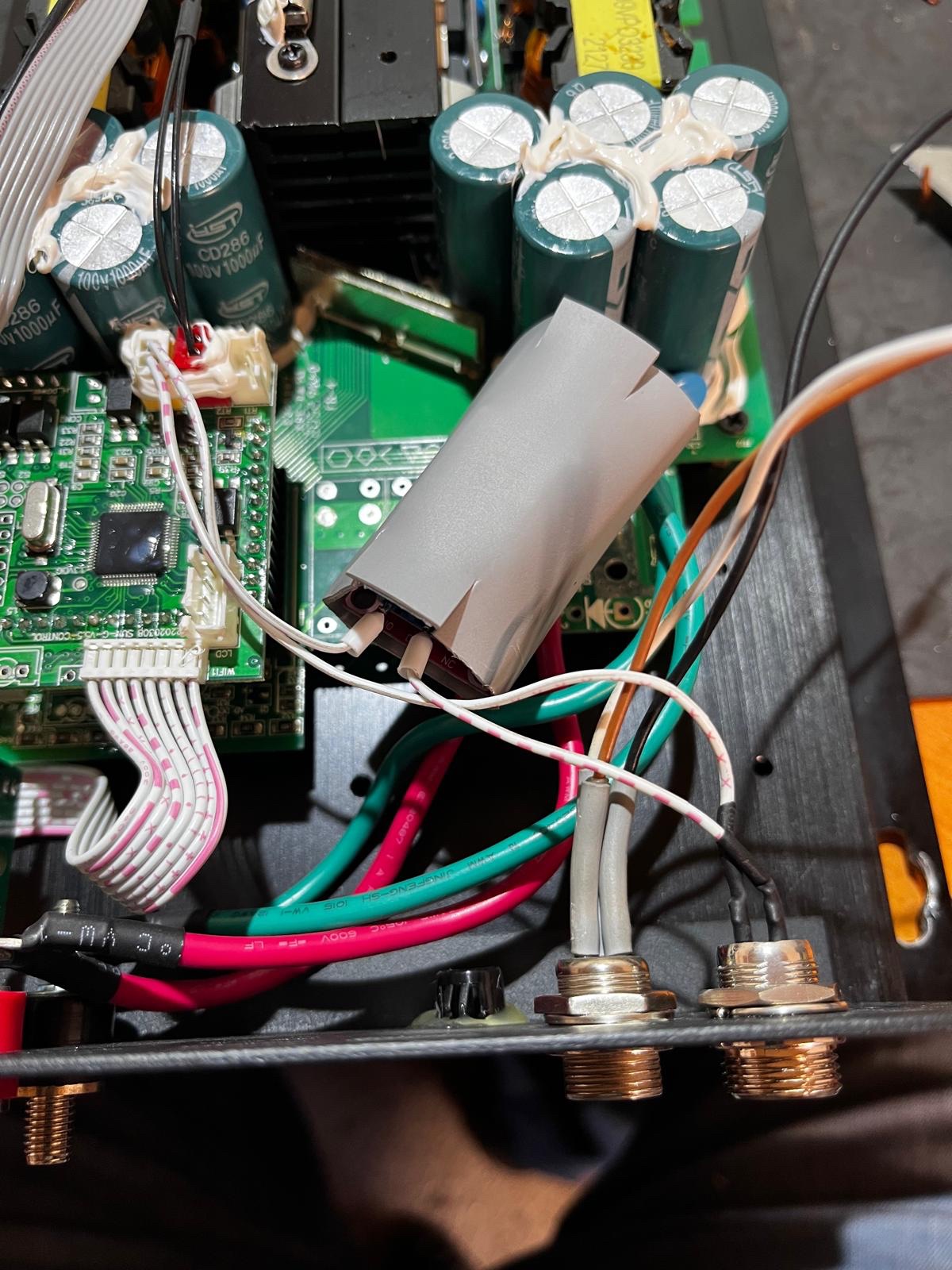

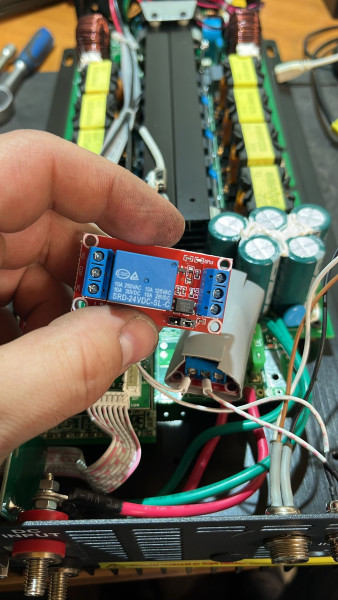

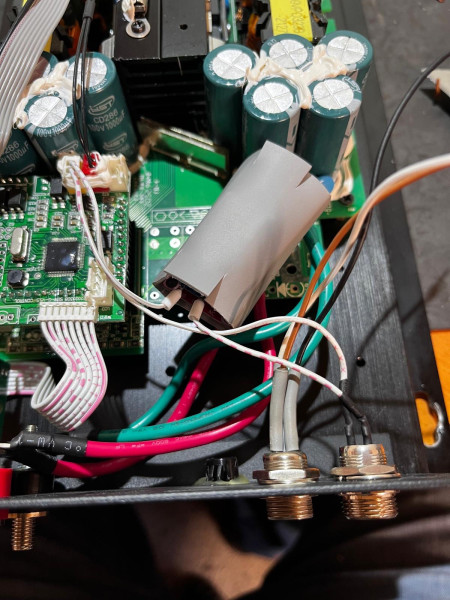

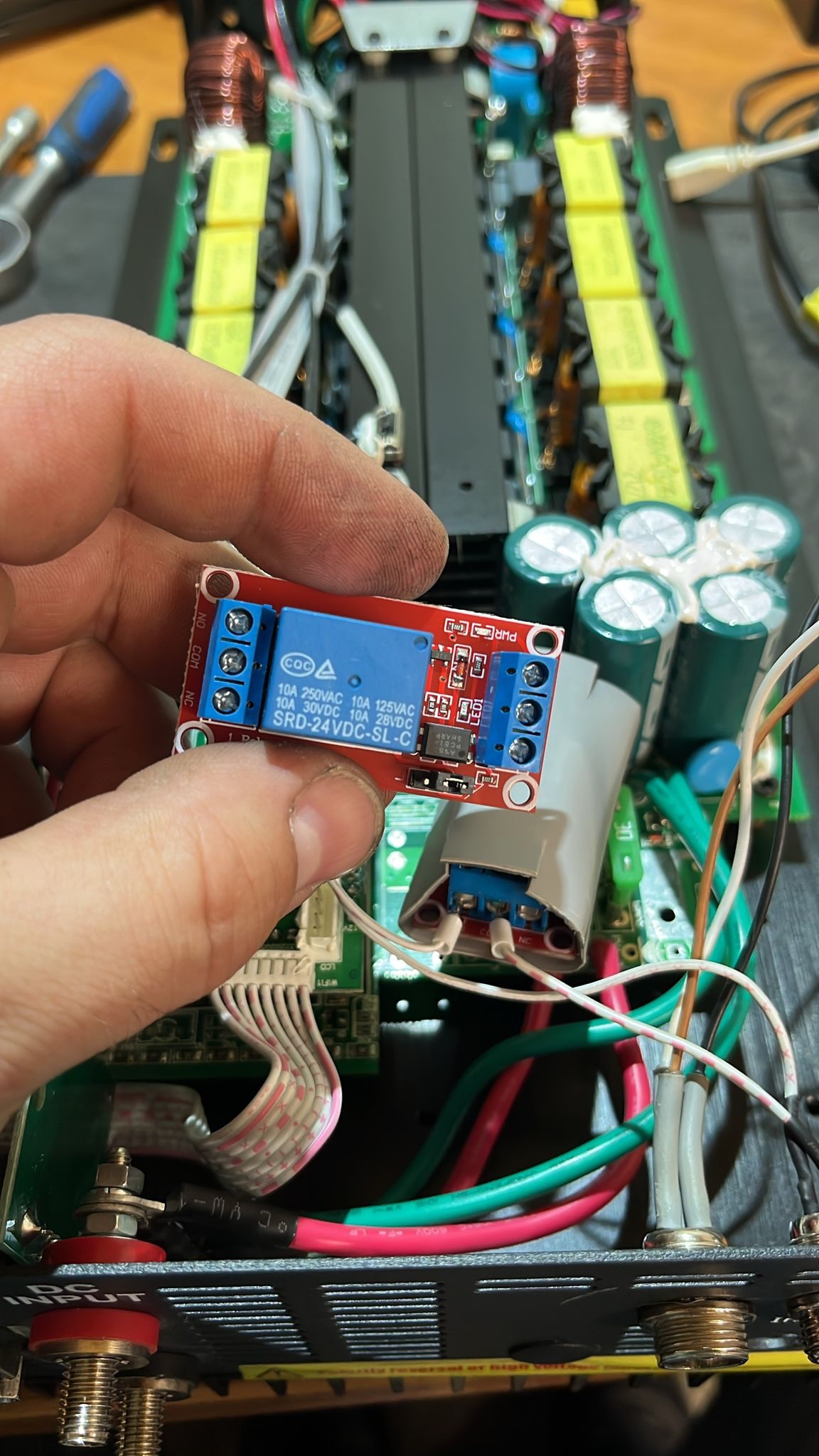

Rele na spinanie CT sondy mam priamo v menici prave preto, aby som uplne limitoval mozne induktivne parazitne napetie na vodicoch do menica.
Kablik sondy je preruseny priamo pri doske v menici.

Pri tomto zapojeni nepozorujem ziadne problemy co sa spinania a prevadzky menicov tyka.

[Valdano]

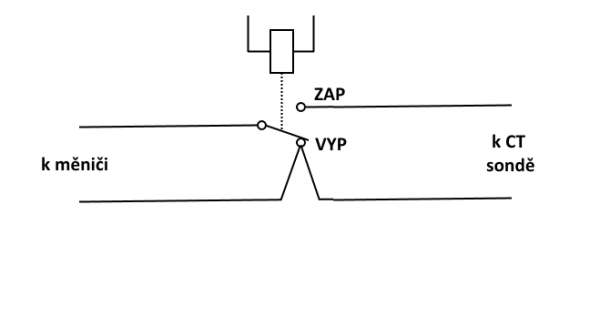

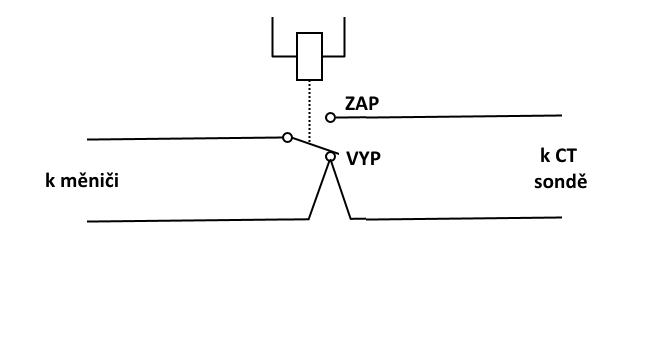

Relé na vámi uvedeném obrázku má přepínací kontakt. I když Vám to funguje tak vhodnější zapojení je viz přiložený obrázek.
.

.
Když už to stejně ovládáte externí elektronikou tak nejlepší by samozřejmě bylo jít cestou komunikace a řídit přímo výstupní výkon modráska viz už výše odkazovaný projekt na GitHubu a pak není potřeba CT sondu odpojovat.
