Algoritmy nabíjení a jejich programování a volba

[gupa]

Hledal jsem možnosti jak nastavit předprogramované možnosti u různých algoritmů u nabíječky. Nalezl jsem zajímavé algoritmy upravitelné uživatelem. Upravitelnost je v napětí proudech a časech. Jsou v základu nabíjení u jednoho ruského výrobce univerzálních nabíječů a video které je docela slušně popisuje:

Otázka zní, který ze známých regulátorů nebo nabíječů které se používají u FVE toto umí?

Napadají mne i kombinace více baterrií které se mezi sebou přepouští v možnostech zlepšení nebo udržení zdraví chemických pochodů v článcích přes možnost naprogramovaných algoritmů. Tz. MPPT FV baterie z které se přepouští podle algoritmu do jiných provozních měničových baterií podle probíhajících proudů na vstupech a výstupech.

zdroj:Přehled algoritmu VIMPEL-55 https://www.youtube.com/watch?v=8z2DRU2z4uA

[Soban]

Podívej co chceš řešit, pro olovo jsou algoritmy dané takže nastavíš parametry dle baterky.

A li něco není olovo tam se hraje na max napětí a proud. Takže nastavit koncové napětí a max proud, a jakmile napětí dosáhne požadovaného napětí a klesne proud je baterka nabitá, tady se žádné blbosti neprovozují jako u olova.

Každý datashet má uvedeno jaké napětí na baterce má být a při jakém proudu je baterka na 100% SOC.

[thomas.007]

Mě se to naopak líbí, například u olovo by byl prospěšný algoritmus 5, kdy by se předcházelo sulfataci článků. Velice bych uvítal si toto nastavit na měniči, kdo se v tom nechce šťourat, nechat default.

[gupa]

Oživím téma, objednal jsem PWM časové drivery na LED, TC 420, pro řízení SSR-DD. Pokud máte někdo poznámky pro neodpálení takového relé díky za ně.

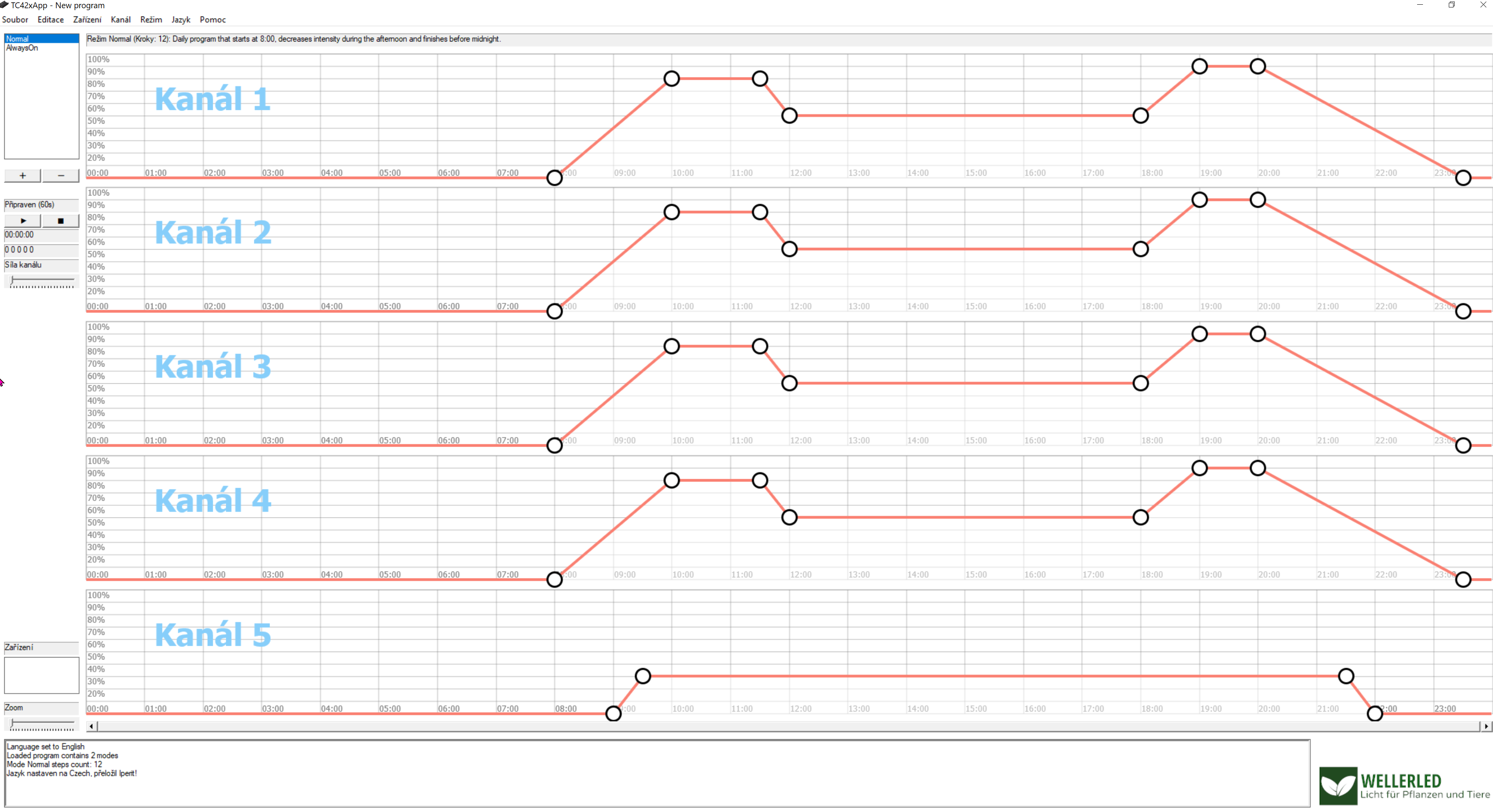

Program jsem stáhnul a vypadá takto. Nejmenší časový úsek je sice minuta, ale v té minutě mohu načasovat několik akcí, takže jsem zvědav jak se mi algoritmus podaří nakonec zmastit. Mělo by to být součástí repase slabých článků po výměně elektrolytu.

Další věci které nyní bádám ke zjišťování kapacity je měření kapacity jednotlivých článků elektrochemickou impedancí. Je to dost obšírné téma k probádání toho jak nato.

[gupa]

Jak vympel (viz. první příspěvek) podle mne pracuje. Možná někoho bude zajímat pár mých zkušeností okolo nastavování této nabíječky. Jde o verzi 52.

Jde v podstatě o řízený zdroj, dejme tomu přes nějaké příkazy které posílá program po lince do zdroje. Rozlišení je odhadem asi v 1sekundových intervalech protože cyklování lze v sekundách nastavovat. Minimální nastavení proudu je 0,5A.

Samotný zdroj má cejchovaný proudový a napěťový měření bez zpětné vazby ze svorek baterie. Prostě jen dávkovačka energie, která je nějak naprogramována uživatelem v předem daných dávkách napětí a proudů. Nabíječka nemá Kelvinovy svorky. Prostě jen dataloger aktuálního proudu, aktuálního napětí, dodaných Ah, časovač jak dlouho pracuje celkem a ukazatel jedné ze čtyř nebo pěti stupňů nabíjení. Možnost grafu přímo na barevném displeji o několika barvách, které lze také nastavit. (starý nastavování oken jak ve W95)



Kolik má tato nabíječka předvoleb. Továrně jsou tři algoritmy nabíjení jako předvolby, které lze změnit na manuální. Převolbou tovární si mohu nastavit základní parametry jako že baterie má 100Ah, má jedno z napětí 2-6-12V, nebo podle toho jakou má chemii jestli Lixx, Pb, nebo NiCd...

Po uložení dané předvolby ji mohu přepnout do ručního nastavení a změnit časy v sekundách cyklující s napěťovým oknem, které lze také nastavit jako minimální nebo maximální, dále je možné nastavení podmínek přechodů mezi stupni které na sebe chronologicky navazují. A možnosti dalších plno proudových nebo napěťových podmínek.

Co je stupeň nebo fáze nabíjení. Jde o programovatelný proces který lze dle podmínek nastavit v chronologickém sledu algoritmu. Trvání v nastaveném čase atd. Stupňů mám 4, po upgrade firmware, který výrobce nabízí na jeho webu 5. (vidno v návodu) Jsou to identicky stejné nastavitelné časové, napěťové a proudové podmínkové úseky či průběhy, které, (můj dohad) jak popisuji v druhém odstavci, prostě řídí obyčejný třeba laboratorní zdroj který má řízení třeba přes rs232, nebo USB.

Prohnal jsem návod překladačem pokud by měl někdo zájem o další informace okolo naprogramování nastavitelných algoritmů třeba na svém zdroji řízenou přes nějakou linku.

vm_52-1.pdf

(2.27 MiB) Staženo 4 x
