Zapojeni DC jistice
Souhrn tématu
Diskuze se věnuje správnému zapojení DC jističe ETIMAT 10 DC 2p C 63A, zejména otázce směru proudu a umístění přívodu od solárních panelů a měniče. U DC jističů je důležité dodržet správnou polaritu, protože obrácené zapojení může způsobit zkrat. Uživatelé sdílejí zkušenosti a vysvětlují, že přívod by měl být obvykle od panelů a výstup k měniči, přičemž proud musí téct od plus k mínus označenému na jističi.
- Matess
- Příspěvky: 2089
- Registrován: pon zář 09, 2013 5:16 pm
- Reputace:212
- Lokalita: Šumperk
- Bydliště: Šumperk
Re: Zapojeni DC jistice
důvodů je několik... DC jistič bývá dražší než pojistka, DC jistič není dělaný pro obousměrný tok proudu, ale má jasně daný směr, jistí se obvykle schopnost kabelů dany proud přenést a nepočítá se s tím že by někdy mohlo dojít k přetížení jako třeba u jističe v domovním rozvodu a proto jsou pojistky docela věčné.
- rva
- Příspěvky: 4909
- Registrován: úte dub 23, 2013 10:21 am
- Reputace:962
- Lokalita: Kousek od Lysé nad Labem
- Systémové napětí: 48V
- Výkon panelů [Wp]: 46000
- Kapacita baterie [kWh]: 62
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Kousek od Lysé nad Labem
Re: Zapojeni DC jistice
Já používám (čínské) DC jističe protože jsou levné a na rozdíl od pojistky hned vidím v jakém jsou stavu. Ale je to "klasika" - string má pojistku proti nadproudu z paralelních stringů a tyto stringy jdou přes společný DC jistič do regulátoru.
_______________________________________________________________________
43 kWp, LiFePO4 62 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
43 kWp, LiFePO4 62 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
- cipis
- Moderátor
- Příspěvky: 7139
- Registrován: pon srp 16, 2021 9:31 pm
- Reputace:1005
- Lokalita: blízko Brna
- Systémové napětí: 24V
- Výkon panelů [Wp]: 18+ kWp
- Kapacita baterie [kWh]: 40+26
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: blízko Brna
Re: Zapojeni DC jistice
A nejlepe s napetovou/podpetovou spousti.
18+ kWp v provozu, 7+ kWp čeká na montáž/zapojení
Regulátory Epever a Victron
MP 24/5000 + Deye mikroinvertory 1+2,25+0,8 kW (můj byt + máti byt)
MP 24/1200 inet, sit, kamery atd.
Phoenix 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40+ kWh staré olovo 26+ kWh Li-Ion
několik dalších MP jako záložní zdroje na různých místech
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
MP 24/5000 + Deye mikroinvertory 1+2,25+0,8 kW (můj byt + máti byt)
MP 24/1200 inet, sit, kamery atd.
Phoenix 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40+ kWh staré olovo 26+ kWh Li-Ion
několik dalších MP jako záložní zdroje na různých místech
Modře píši jako moderátor, černě jako člen.
- Matess
- Příspěvky: 2089
- Registrován: pon zář 09, 2013 5:16 pm
- Reputace:212
- Lokalita: Šumperk
- Bydliště: Šumperk
Re: Zapojeni DC jistice
já jsem v minulosti nějaké jističe v číně nakoupil jen tak ze srandy... Testoval jsem je s kamarádem co dělá revize a má na to měřící přístroj. Jedno z toho byl dokonce chránič. Bohužel nebyl schopen testovat vybavení DC proudem, ale jen AC a i tak to byla docela sranda... od jednoho prodejce jsem měl 6/10 a 16A C a všechny vypínaly u 40A, jeden se choval normálně a chránič sice vybavoval správně ale se zpožděním (trvalo mu to cca 3x tak dlouho jako klasickému A chrániči od ABB). Nekuchal jsem ho, takže nevím co bylo uvnitř.... Takže v číně je prostě možné všechno...
Nicméně pro nízkoproudé DC věci jsem jističe normálně používal.. LTN řada OEZ umí na DC straně 24-72V, ale je potřeba dodržet správně polaritu. Zapojit se to dá třeba mezi zdroj a spotřebič, ale nejde to mezi kombi bednu (nabíječ i spotřebič) a baterii. Když jsem měl 20A zdroj a na tom pověšených 20 různých věcí tak jističe jsou dobrý způsob jak mít možnost jednotlivé věci vypnout a zapnout a současně když v nějaké té věci chcípne vstupní zdroj a jde do zkratu tak mi to neshodí celý zdroj se všema věcma na tom připojené.
Nicméně pro nízkoproudé DC věci jsem jističe normálně používal.. LTN řada OEZ umí na DC straně 24-72V, ale je potřeba dodržet správně polaritu. Zapojit se to dá třeba mezi zdroj a spotřebič, ale nejde to mezi kombi bednu (nabíječ i spotřebič) a baterii. Když jsem měl 20A zdroj a na tom pověšených 20 různých věcí tak jističe jsou dobrý způsob jak mít možnost jednotlivé věci vypnout a zapnout a současně když v nějaké té věci chcípne vstupní zdroj a jde do zkratu tak mi to neshodí celý zdroj se všema věcma na tom připojené.
- martondra
- Příspěvky: 24
- Registrován: pon črc 22, 2024 11:19 am
- Reputace:0
- Lokalita: Znojmo
Re: Zapojeni DC jistice
Jdu zapojovat ETI ETIMAT 10 DC 2P C63A a jsem z toho taky zmatený, jak to zapojit. Můžeš sem hodit nějaké fotky, jak to má být? Chtěl bych dát přívod od panelů ze spodu. Díky.crowndip píše: pát zář 16, 2022 3:15 pmMam dotaz na zapojeni DC jističe ETIMAT 10 DC 2p C 63A
Ma na sobe na spodni strane vyznacen + a -. To je fajn, ale neni tam vyznacen smer proudu. U AC jistice je to jedno, ale u DC to muze pri obracenem zapojeni shoret. Ma byt privod (panely) dole a menic nahore nebo obracene ?
2022-09-16 15_10_40-Jistič ETIMAT 10 DC 2p C 63A 6kA 002138722 _ K&V ELEKTRO a.s..png
Diky
- Migel
- Příspěvky: 1866
- Registrován: ned zář 25, 2022 10:47 am
- Reputace:334
- Lokalita: Pod Karpatmi
Re: Zapojeni DC jistice

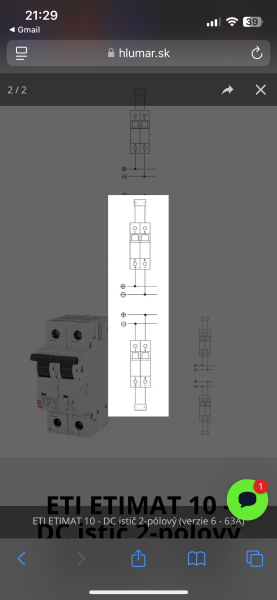

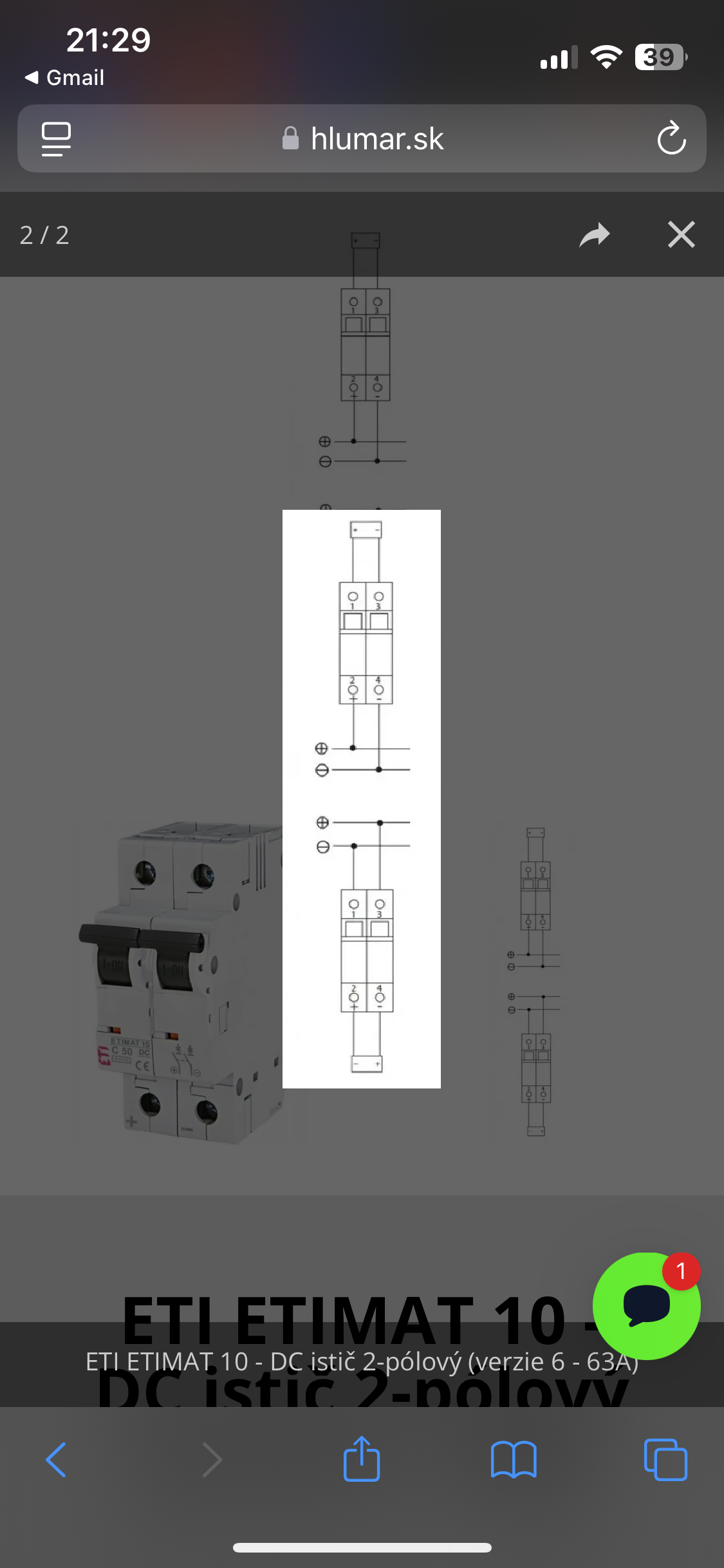

Pozor, toto je přesně opačně! Radši se podívejte o příspěvek dále a pak je i odkaz na foto funkčního zapojení
Ked das privod z panelov zo spodu, tak podla diagramu musis dat plus od panelov na svorku 4 (minus diagram na istici) a minus z panelov na svorku 2 (plus diagram na istici) a vystup teda budes mat hore tym padom minus ci uz regulatora alebo ine zapojis na svorku 1 a plus na svorku 3 Edit:
Este otazka.:co ti brani ho zapojit normalne privod z hora?.
Ked das privod z panelov zo spodu, tak podla diagramu musis dat plus od panelov na svorku 4 (minus diagram na istici) a minus z panelov na svorku 2 (plus diagram na istici) a vystup teda budes mat hore tym padom minus ci uz regulatora alebo ine zapojis na svorku 1 a plus na svorku 3
Este otazka.:co ti brani ho zapojit normalne privod z hora?.
JZ-2s5p 3,8kWp >> Epever 8415 AN
JV-2s3p 2,7kWp >> Epever 6415 AN
2x Victron MP2 5000V/A paralelne
3x GWL SUN-2000G paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania
(rozširovania)
JV-2s3p 2,7kWp >> Epever 6415 AN
2x Victron MP2 5000V/A paralelne
3x GWL SUN-2000G paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania
(rozširovania)- ElektroEzs
- Příspěvky: 3072
- Registrován: stř zář 21, 2022 10:03 am
- Reputace:124
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8340
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Zapojeni DC jistice

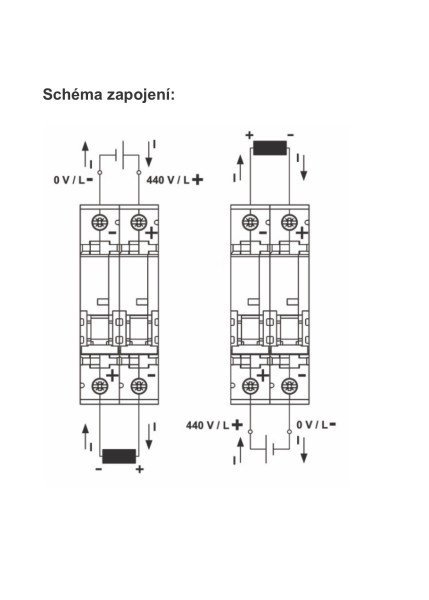

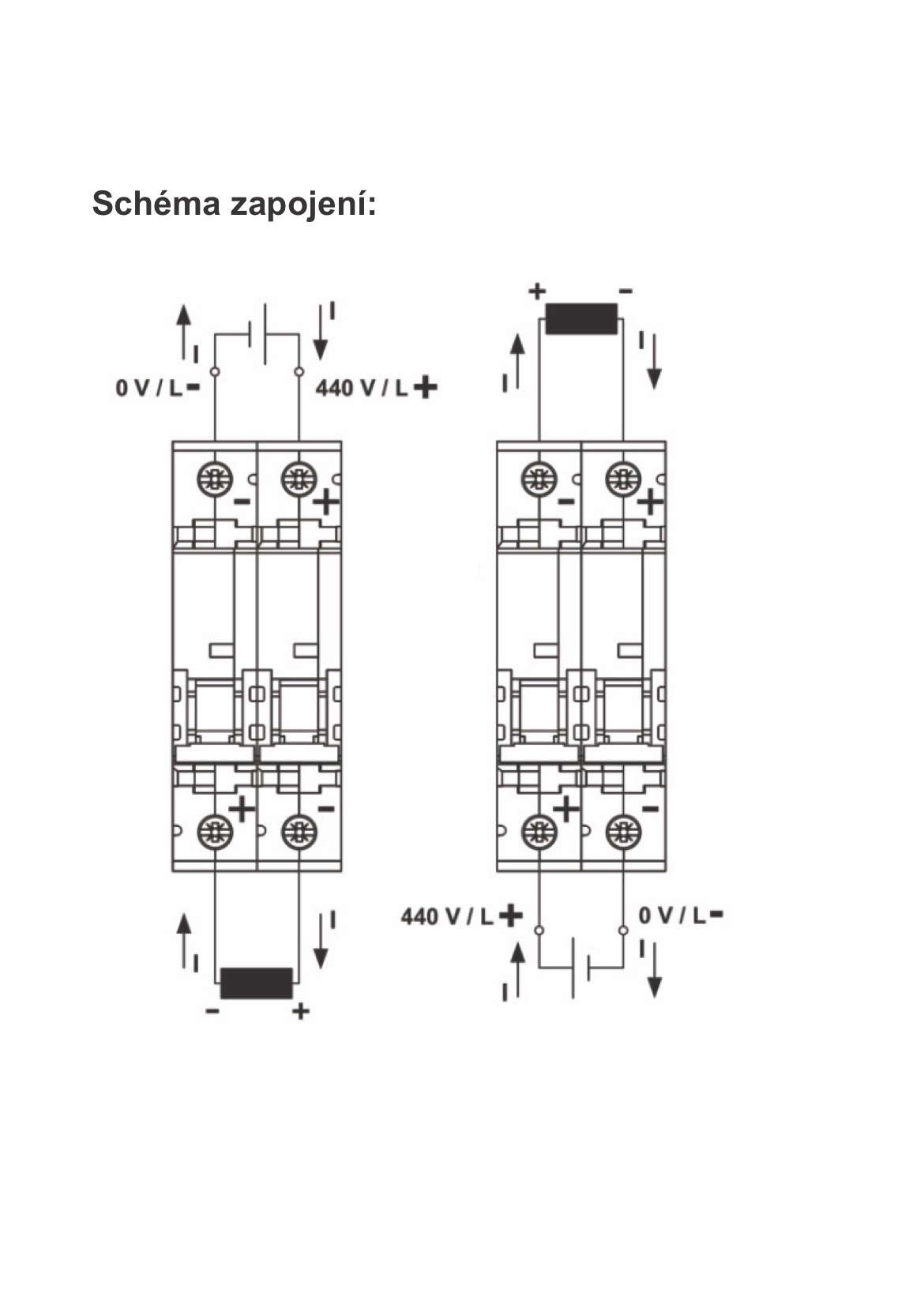

Ja ma panely shora a leve schema, pro tebe plati prave schema
- Přílohy
1: JZ 5460 Wp Ja Solar, JV 960 Wp Leapton, SV 1920 Wp Leapton, MPPT 250/100, MPPT 150/35, MPPT 150/45, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 2x 16 x EVE 332Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
- Migel
- Příspěvky: 1866
- Registrován: ned zář 25, 2022 10:47 am
- Reputace:334
- Lokalita: Pod Karpatmi
Re: Zapojeni DC jistice
Tak toto teraz nieje jasne ani mne
Diagram baterie v oboch schemach (tvojej aj mojej) neoznacuje zdroj prudu?
Lebo podla teba ked mas panely z hora zapojene a mas to podla schemy ktora je nalavo tak je to opacne ako som napisal.
Diagram baterie v oboch schemach (tvojej aj mojej) neoznacuje zdroj prudu?
Lebo podla teba ked mas panely z hora zapojene a mas to podla schemy ktora je nalavo tak je to opacne ako som napisal.
JZ-2s5p 3,8kWp >> Epever 8415 AN
JV-2s3p 2,7kWp >> Epever 6415 AN
2x Victron MP2 5000V/A paralelne
3x GWL SUN-2000G paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania(rozširovania)
JV-2s3p 2,7kWp >> Epever 6415 AN
2x Victron MP2 5000V/A paralelne
3x GWL SUN-2000G paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania
(rozširovania)- cipis
- Moderátor
- Příspěvky: 7139
- Registrován: pon srp 16, 2021 9:31 pm
- Reputace:1005
- Lokalita: blízko Brna
- Systémové napětí: 24V
- Výkon panelů [Wp]: 18+ kWp
- Kapacita baterie [kWh]: 40+26
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: blízko Brna
Re: Zapojeni DC jistice
Tady je i fotka:
viewtopic.php?p=235665#p235665
Migeli, tys to pochopil opačně, v tom originálním obrázku je ta sběrnice přívod a ta krabička spotřebič, takže když jsou panely shora, tak je plus vpravo a mínus vlevo.
viewtopic.php?p=235665#p235665
Migeli, tys to pochopil opačně, v tom originálním obrázku je ta sběrnice přívod a ta krabička spotřebič, takže když jsou panely shora, tak je plus vpravo a mínus vlevo.
18+ kWp v provozu, 7+ kWp čeká na montáž/zapojení
Regulátory Epever a Victron
MP 24/5000 + Deye mikroinvertory 1+2,25+0,8 kW (můj byt + máti byt)
MP 24/1200 inet, sit, kamery atd.
Phoenix 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40+ kWh staré olovo 26+ kWh Li-Ion
několik dalších MP jako záložní zdroje na různých místech
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
MP 24/5000 + Deye mikroinvertory 1+2,25+0,8 kW (můj byt + máti byt)
MP 24/1200 inet, sit, kamery atd.
Phoenix 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40+ kWh staré olovo 26+ kWh Li-Ion
několik dalších MP jako záložní zdroje na různých místech
Modře píši jako moderátor, černě jako člen.
- Migel
- Příspěvky: 1866
- Registrován: ned zář 25, 2022 10:47 am
- Reputace:334
- Lokalita: Pod Karpatmi
Re: Zapojeni DC jistice
Tak to som zle pozrel zrovna na stranke.
Moja chyba.!
Na tom obrazku co dal ElektroEzs je znazorneny zdoj inak.
To je tak, ked to vsade pisu po svojom
Moja chyba.!
Na tom obrazku co dal ElektroEzs je znazorneny zdoj inak.
To je tak, ked to vsade pisu po svojom
JZ-2s5p 3,8kWp >> Epever 8415 AN
JV-2s3p 2,7kWp >> Epever 6415 AN
2x Victron MP2 5000V/A paralelne
3x GWL SUN-2000G paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania(rozširovania)
JV-2s3p 2,7kWp >> Epever 6415 AN
2x Victron MP2 5000V/A paralelne
3x GWL SUN-2000G paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania
(rozširovania)- martondra
- Příspěvky: 24
- Registrován: pon črc 22, 2024 11:19 am
- Reputace:0
- Lokalita: Znojmo
Re: Zapojeni DC jistice
Takže jestli to dobře chápu, tak přívod od panelů dám ze spodu a + je vlevo a − vpravo?ElektroEzs píše: pon kvě 18, 2026 9:48 pmJa ma panely shora a leve schema pro tebe plati prave schema
- cipis
- Moderátor
- Příspěvky: 7139
- Registrován: pon srp 16, 2021 9:31 pm
- Reputace:1005
- Lokalita: blízko Brna
- Systémové napětí: 24V
- Výkon panelů [Wp]: 18+ kWp
- Kapacita baterie [kWh]: 40+26
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: blízko Brna
Re: Zapojeni DC jistice
Ano, zdroj napětí je vždy podle symbolů, spotřebič je "opačně".
18+ kWp v provozu, 7+ kWp čeká na montáž/zapojení
Regulátory Epever a Victron
MP 24/5000 + Deye mikroinvertory 1+2,25+0,8 kW (můj byt + máti byt)
MP 24/1200 inet, sit, kamery atd.
Phoenix 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40+ kWh staré olovo 26+ kWh Li-Ion
několik dalších MP jako záložní zdroje na různých místech
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
MP 24/5000 + Deye mikroinvertory 1+2,25+0,8 kW (můj byt + máti byt)
MP 24/1200 inet, sit, kamery atd.
Phoenix 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40+ kWh staré olovo 26+ kWh Li-Ion
několik dalších MP jako záložní zdroje na různých místech
Modře píši jako moderátor, černě jako člen.
- kodl69
- Příspěvky: 8415
- Registrován: sob črc 19, 2014 8:56 pm
- Reputace:1082
- Lokalita: severně od Brna
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8kWp
- Kapacita baterie [kWh]: 12kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Zapojeni DC jistice
Neřešte co je zdroj a co spotřebič, proud prostě musí téct od + k - označenému na jističi. Potom je zaručená funkce zhášecí komory s magnetem v jističi. Problém je u akumulátorů, kdy je to jednou tak a podruhý naopak...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
- Matess
- Příspěvky: 2089
- Registrován: pon zář 09, 2013 5:16 pm
- Reputace:212
- Lokalita: Šumperk
- Bydliště: Šumperk
Re: Zapojeni DC jistice
a teď mě opravte.. v případě baterie... stačí antisériové zapojení dostatečného počtu propojených jističů aby to fungovalo na nabíjení a vybíjení?
- Mex
- Příspěvky: 2115
- Registrován: pát zář 29, 2023 4:12 am
- Reputace:397
- Lokalita: Brno
- Systémové napětí: >48V
Re: Zapojeni DC jistice
U baterky sice teče proud oběma směry. Ale průserový proud se dá předpokládat prakticky jen směrem z baterky ven.
Směrem do baterky je to omezeno měničem/nabíječem a žádné dramatické proudy tam nepotečou ani v případě zkratu.
Kdežto baterka směrem ven ty dramatické proudy ráda poskytne.
Směrem do baterky je to omezeno měničem/nabíječem a žádné dramatické proudy tam nepotečou ani v případě zkratu.
Kdežto baterka směrem ven ty dramatické proudy ráda poskytne.
