Návrh poloostrovnej FVE pre začínajúceho nadšenca do FVE

[gupa]

Pokud si pamatuji tak Cipis má rozdělení až za měniči. Takže od té svorkovnice podle obrázku jít s PENem k měniči, vrátit se od měniče znovu k té svorkovnici a až potom rozdělit. Je tak?

[rva]

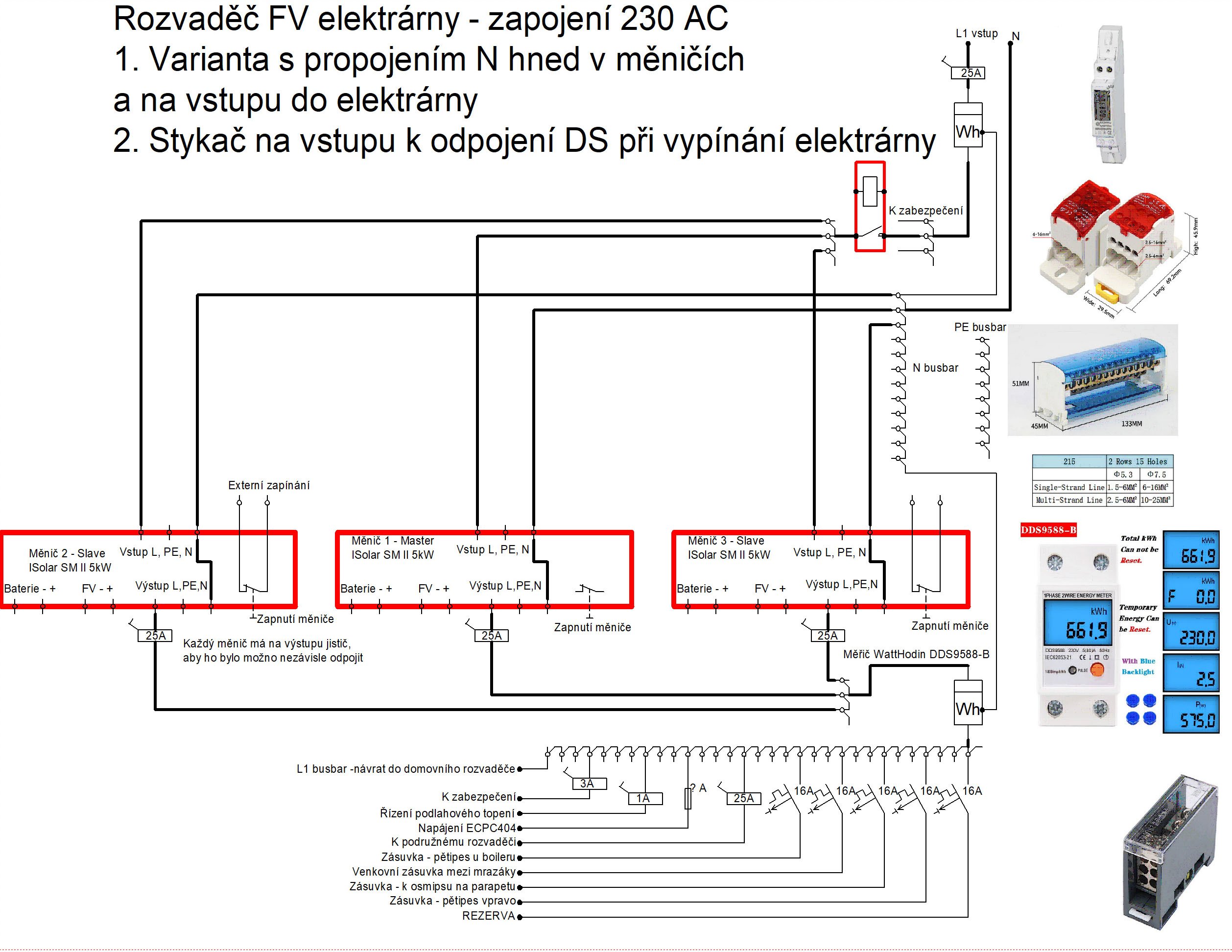

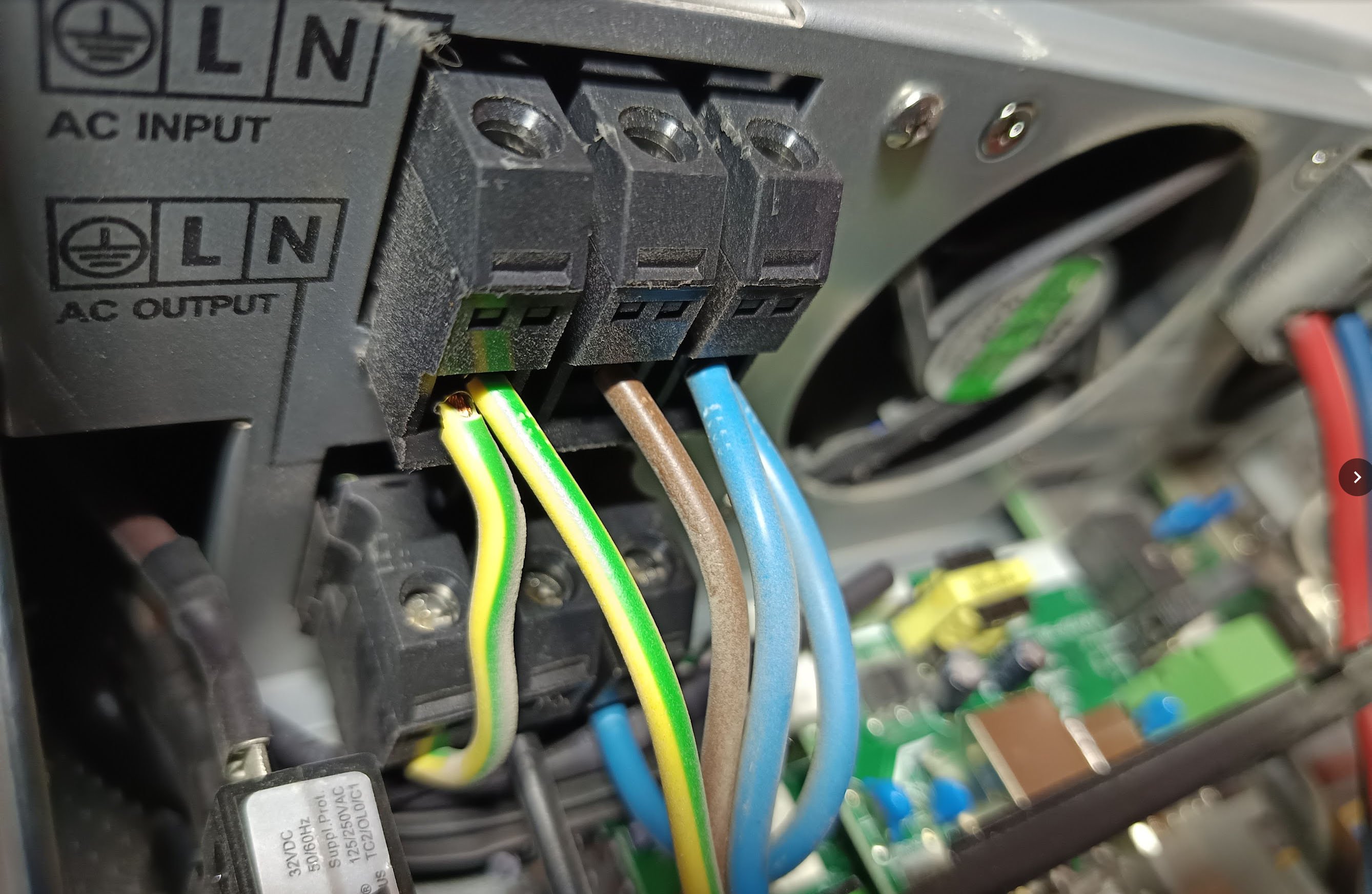

Mé kombiměniče mám zapojené takto. Chrániče jsou až na výstupu měniče. Bod rozdělení je u hodin, od kterých vedu L+N+PE bez chrániče jen přes jistič na fázi. Od hodin k měniči mi tak stačí 4 vodiče: L1 vstup, L1 výstup, N, PE. Schema odpovídá, i když tam jsou už jiné komponenty, integrovatelné do Home Assistant a "klasické" elektroměry jsou pryč.

[Mex]

Toto je aktualna fotka mojho rozvadzaca DS, kde vidno aj bod rozdelenie PEN:

Jen drobnost k té první fotce: předpokládám, že přívod PEN z gridu vede na tu první svorku, úplně vlevo.
Tu máš spojkou propojenou na vedlejší zelenou a teprve z ní je zapojená modrá N.
Já bych to neřetězil a zapojil propojku z té první hned na modrou.
Teoreticky je to jedno, ale takhle tam zbytečně přibývá přechoďák a potenciální možnost vaklu jednou propojkou navíc.

K tomu propojení N a zrušení groud-relé (jestli tam je) už jsem psal, tak se nebudu opakovat.

[Ghost86]

Mé kombiměniče mám zapojené takto. Chrániče jsou až na výstupu měniče. Bod rozdělení je u hodin, od kterých vedu L+N+PE bez chrániče jen přes jistič na fázi. Od hodin k měniči mi tak stačí 4 vodiče: L1 vstup, L1 výstup, N, PE. Schema odpovídá, i když tam jsou už jiné komponenty, integrovatelné do Home Assistant a "klasické" elektroměry jsou pryč.

Ja budem mat tiez vsetky chranice az na vystupe menica. Skusim urobit schemu ako to chcem, lebo tazsie sa to vysvetluje

MEX: Ano, PEN z DS ide na prvu svorku. Toto som ja nerobil, robili mi to elektrikari, kabel vyzera byt slusneho prierezu a svorky su myslim ze do 200A, tak snad je to ok. Dokonca som zistil (pisal som to tu), ze bod rozdelenia nie je u mna prizemneny a je spraveny len na AYKY kabli co ide zo stlpa (DS). Kedze v skrinke mam aj pasovinu, tak uz Migel poradil, aby som to prizemnil viewtopic.php?t=15022&start=420#p288099.

No ale ktomu zrusenie "ground-rele", fakt neviem ako...
