GF-SUN-2000G2 prudovy transformator oklamanie

[michald]

Na základní obrazovce...

Mal som to stlacene aj 20 sekund a nic sa nestalo

Heslo bohužel...

To ze som nepresiel cez bod 2 znamenalo ze sa mi ani nepodarilo vyvolat nieco kam by som mal zadat heslo.

[michald]

Ano teraz...

Pokud je to měřící trafo...

Toto je jasne, toto neni moj pripad, zapojene to je spravne. AC napajanie je z faze c. 2 a takisto CT je na fazi c. 2. Zase az take vemeno nejsom aby som toto mal zle

[Mex]

Co ti měnič naměří když mu ty vstupy pro proudové trafo natvrdo zkratneš?
Ukáže aspoň tak nulu?

[michald]

Jsem si na 100% že nesedí ani jedno...

Viem ze to nesedi na 100%, ale nejakych 10-20W mimo je mi jedno, ale viem ze ked som to mal predtym a fungovalo to a prisposobovalo vykon podla CT tak tam boli pretoky lebo mi na meraci na privode do domu preblikavala L2, a preblikanie znamena ze ide prud opacnym smerom, cize spat do DS. Pouzival som 4k7 50W odpor aby som to kompenzoval, potom pretoky boli len v pripade vypnutia velkej zataze napr konvice, modrasek ukazoval cca 10W mimo reality. Ja potrebujem teraz docielit aby som nastavil modraska tak aby ukazoval o 20W menej a tym vyrova bude o 20W menej ako je realita a malo by to fakcit bez pretokov.

[Valdano]

A když ty vstupy pro proudové trafo přímo na měniči natvrdo zkratnete, tak co ukazuje měnič?

[Valdano]

tam boli pretoky lebo mi na meraci na privode do domu preblikavala L2, a preblikanie znamena ze ide prud opacnym smerom, cize spat do DS...

Ukazuje vám přetoky elektroměr na displeji? Měla by to být položka 2.8.0 a zobrazení na displeji elektroměru se obvykle postupně v čase přepíná.

[michald]

Co ti měnič naměří...

Ked menicu skratnem vstup pre CT tak ukaze 0.0W, takisto to ukazuje aj ked CT odpojim na strane vstupe do menica.
Zaujimave je ale to ze ked CT odpojim na strane pri meranej faze (ze tam zostane to dlhe vedenie k CT ale s volnymi koncami) tak ukazuje -230W.

[Valdano]

Takže se vám do toho dlouhého vedení něco indukuje. Zkuste provést to měření jak zde navrhoval Mex.

1. Nejprve bez odběru změřte AC proud multimetrem připojeným přímo na výstup toho měřícího trafa a s odpojeným vedením od trafa k měniči.
2. Poté bez odběru připojte k měřícímu trafu to vedení a změřte multimetrem připojeným na druhé straně vedení od měřícího trafa tj. u měniče, ale s odpojeným měničem.

Pak porovnejte jak se budou ty hodnoty od sebe lišit.

[michald]

Ukazuje vám přetoky...

Ja mam tento elektromer.
https://www.ssd.sk/buxus/docs/dokumenty ... %20314.pdf

Ukazuje mi 1.7.0 a 1.8.0.

Pri pretoku blika L2 a v segmente 8 ukazuje -P a sipku vlavo.

[glottis]

Jeste se zeptam na to pouziti krouceneho paru ... a popisu: Pouzil som nato vodice 1 2 + a 7 8

co to znamena? Sam jsem prodluzoval sondu po UTP, asi o 10m a nebyl problem. Ale je potreba pouzit fakt jen ten jeden par. Ne ze jeden drat dam na krouceny par 12 a druhy drat na draty 78.

[Mex]

Pokud to zkratované nablízko ukazuje nulu a zkratované na vzdáleno to ukáže -230W, tak je to docela poučná kauza.
Těch -230W znamená, že se tam musí indukovat proud 0.5mA.
Rozhodně to zkus změřit tím AC ampérmetrem.

Nemáš tam nějaký šílený souběh s 50Hz silovým kabelem?
Psal jsi, že to máš pod betonem, tedy asi v zemi. Tak pokud to není v nějakém kanále se silařinou, tak tam pod zemí by snad měl být docela rádiový klid, ne?

Zkus to pustit po jednom páru. Princip twistu je v tom, že se indukované rušení vzájemně ruší ve střídajících se smyčkách.
A nemáš problém právě s tím stíněním? Neteče ti po tom stínění nějaký vyrovnávací proud? Zkus to stínění dočasně odpojit.

Docela mě to začalo zajímat. Tím, že i zkratované na vzdáleném konci to stejně naměří velký fiktivní tok, tak to začalo být zajímavé.
Až mi to přijde skoro neuvěřitelné (ale samozřejmě ti věřím, jen mě to překvapuje).

[Valdano]

Ja mam tento elektromer.
Ukazuje mi 1.7.0 a 1.8.0.

Popis elektroměru ZE314.
Elektroměr zaznamenává zvlášť odběr a zvlášť dodávku elektrické energie. Směr toku energie je indikován šipkami.

Tento elektroměr přetoky detekuje a také interně zapisuje do registru 2.8.0 i když hodnotu tohoto registru na displeji nezobrazuje. Hodnotu interního registru 2.8.0 lze načíst pomocí optického rozhraní.

Jak se k dostat k hodnotě registru 2.8.0 uložené v elektroměru?
Uprostřed toho kruhu na čelním panelu elektroměru je IR dioda. Přes toto optické rozhraní lze z elektroměru vyčíst kompletní datovou sadu, která obsahuje i skrytý registr 2.8.0. Zde je odkaz na projekt na Githubu obsahující návod jak si doma sbastlit optické rozhraní pro čtení dat z elektroměru. Je tam schéma zapojení i kód programu, ale jen základ. Pro dekódování dat odpovědi se zkuste inspirovat třeba podle viz tento odkaz.

[michald]

Takže se vám do toho dlouhého vedení něco indukuje.

Ako je to ale mozne? Cela trasa je tienena a uzemnena.

1. Nejprve bez odběru změřte AC proud multimetrem připojeným přímo na výstup toho měřícího trafa a s odpojeným vedením od trafa k měniči.

Nameral som 0mA.

2. Poté bez odběru připojte k měřícímu trafu to vedení a změřte multimetrem připojeným na druhé straně vedení od měřícího trafa tj. u měniče, ale s odpojeným měničem.

Nameral som takisto 0mA.

Zmeral som prud aj pri merani realnej spotreby cca 460W ukazuje 1,6 mA, skusal som 3 meraky, kazdy ukazoval +/- rovnako.
Potom som skusal merat uA metrom pri odbere hned pri CT a aj pri vstupe do menica akoze cez ten dlhy kabel. Obe hodnoty sa motali okolo 1680 uA.

[Mex]

Změř prosím ještě na AC napěťovém rozsahu jaké napětí to dá na vstupu do měniče.
Ať si uděláme představu jaký zatěžovací/měřicí odpor tam používají.
Díky.

[Mex]

Já bych dal ten multimetr na proudovém rozsahu do série s měničem.
Aby se dalo změřit, co tam reálně skutečně teče.

Máš osciloskop. Tak pak by se pak dal změřit i průběh toho indukovaného proudu.
Do série se vstupem dát malý odpor, tak něco mezi 1R až 4R7 a na něm to měřit napěťově.

[michald]

Jeste se zeptam na to pouziti krouceneho paru ... a popisu: Pouzil som nato vodice 1 2 + a 7 8

co to znamena? Sam jsem prodluzoval sondu po UTP, asi o 10m a nebyl problem. Ale je potreba pouzit fakt jen ten jeden par. Ne ze jeden drat dam na krouceny par 12 a druhy drat na draty 78.

Znamena to presne to co si napisal v poslednej vete ze na + z CT som pouzil prvy par cize zily 1 a 2 som spojil a zapojil na cerveny drat a stvrty par zily 7 a 8 spojil a pouzil na cierny drat z CT.

A zapojene to je presne takto:

Z elektro rozvadzaca kde je CT na faze 2 je spraveny prechod na RJ45 cez pary 1 a 4, potom je RJ45 spojka a ide to patch kablom do vedlajsieho rozvadzaca kde to je pripojene na keystone odkial vedie kabel
https://static.datwyler-itinfra.com/ass ... 1745835303
v zemi v trubke do garaze do datoveho rozvadzaca na RJ45 keystone patch panel port 11 dole a odtial znova lankovym patch kablom k menicu a tam je spraveny prechod na ten GX12 konektor ktory je na menici.

[michald]

Ja mam tento elektromer.
Ukazuje mi 1.7.0 a 1.8.0.

Popis elektroměru ZE314.
Elektroměr zaznamenává zvlášť odběr a zvlášť dodávku elektrické energie. Směr toku energie je indikován šipkami.

Tento elektroměr...

Na toto som tiez narazil a jednym okom som to prebehol, ale nemam ten opt. bazmek na to citanie, tiez by ma zaujimalo kolko tam naukladalo snad si to niekedy postavim.

[Valdano]

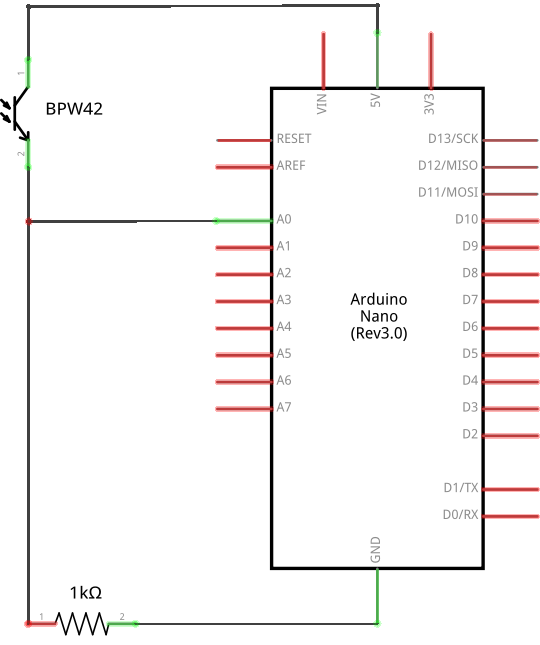

Stačí Arduino NANO a vhodný fototranzistor viz přiložený obrázek schéma z Githubu a k tomu viz program z Githubu.
