Napětí v distribuční síti – zkušenosti a měření

[glottis]

ja ale chci min max mean za ty 2s intervaly. Za 2s se toho muze stat hrozne moc. Nejake kratke podpeti, vypadek nebo prepeti to vubec neukazuje.

Jistou sanci mam s victronim smart meterem, kde z toho muze jet 10 hodnot za vterinu. Tim jsme pak videl i rozbehove vykony tepelka Ale frekvenci vicitani mi ted omezuje integrace do HA.

Jen me to zajimalo, jeslti to nekdo nezkoumal

[Valdano]

Při tomto požadavku pak ovšem nemůžete pro tento účel čekat hotové sériově vyráběné a zároveň levné řešení. Pokud vám pro tyto specifické účely vyhovuje některý z měřičů Victronu tak ho použijte. Pokud ne tak si k tomu třeba zkuste sám něco ubastlit. U vlastního bastlu je šance, že se s cenou dostanete nízko a nebudete závislý na hotovém řešení, které vám v tom či onom ohledu nemusí vyhovovat a řešení si budeme moci sám upravovat dle svých požadavků.

Na internetu se jistě najde nějaký DYI projekt, ve kterém někdo nějaký bastl třeba s ESP32 a nějakým modulem pro měření AC napětí v DS pro podobný účel už jistě řešil viz třeba video níže. Zmíněný modul ZMPT101B se dá koupit levně třeba na Hadexu. Z HA nemusíte o data komunikovat příliš často když si v ESP32 uděláte rychlé čtení hodnot z ZMPT101B třeba i víckrát něž 10x za vteřinu s tím, že minimum, maximum apod. budete počítat v paměti ESP32 a poskytovat přes komunikaci za celou poslední minutu. Pak bude stačit z HA zakomunikovat do ESP32 s tímto udělátkem aspoň jednou za minutu.

[Valdano]

Jen na doplnění. Tady je odkaz na příklad ESP32 s modulem ZMPT101B, ve kterém řeší následující zpracování signálu.

- Kalibraci měřeného napětí.
- Min. a max. hodnoty napětí.
- Vzorkování s vysokou frekvencí (1 kHz).
- Výpočet efektivní hodnoty (RMS).

[glottis]

No vida, zajimave, dik. Na to se podivam.

[Nortonko]

no ale ten ZMPT101B má max merané napätie 250V čo je málo. V sieti môže byť do 253V (+10%) a v rôznych špičkách aj viac. Takže zrejme tie namerané hodnoty pri prekročenom napätí asi nebudú správne. a chcelo by to sledovať aj harmonické

[Valdano]

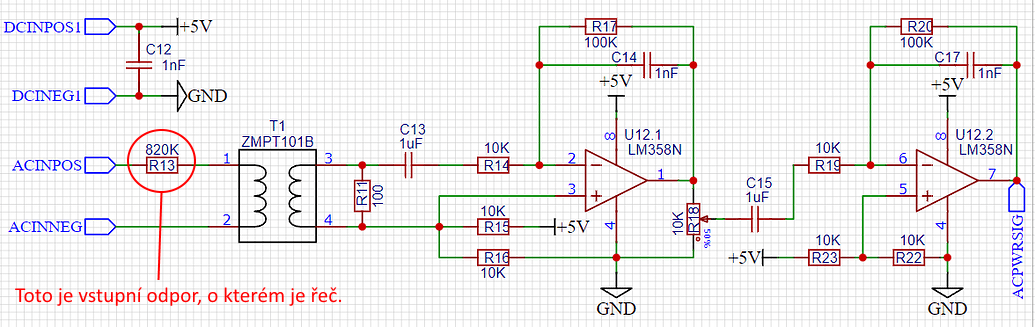

Modul snímače AC napětí ZMPT101B je navržen pro bezpečné měření střídavého napětí, obvykle do 250V AC. Zvládá však maximálně až 1000V AC v závislosti na úpravě vstupního rezistoru (zde je odkaz na stránku kde jsou vzorečky pro výčet vstupního rezistoru pro jiné úrovně AC napětí). Na běžné síťové napětí okolo 230V AC +/- 10% (tj. v rozmezí 207 až 253V) není potřeba provádět v tomto ohledu žádnou úpravu. ZMPT101B je v podstatě jen ta větší kostka na plošňáku a je to mikro trafo. Ta elektronika za trafem je převodník pro kompenzaci signálu. Na měření, o které jde glottisovi to úplně stačí. Pro podrobnější vyhodnocování si na výstup toho modulu může klidně připojit třeba osciloskop se záznamem do paměti a s lepšími možnostmi vyhodnocování, ale glottis s tím modulem a k tomu s ESP32 pro své účely zřejmě vystačí i bez složitějšího vyhodnocení.

[Mex]

Napětí bych se nebál. Je to prostě trafo, tam problém nebude.

Ale je tam podle mě jiný problém.
Oni tvrdí, že to umí výstup o špičkové hodně prakticky totožné s napájecím napětím.
Ale je tam operák LM358, který není rail-to-rail a potřebuje nahoře tak 2V pro sebe.
Takže při napájení 5V bude výstup použitelný tak do 3V.
Rozhodně ne do 5V, jak píšou.

[glottis]

Mex: no to ja bych si stejne prekopal a pouzil bych max to trafo.

[Valdano]

Dá se koupit i samotné trafo bez elektroniky a ještě v o něco menším provedení ZMPT107.
