DESKA - ESP s LAN - ETH - Rele - čidlo DS18B20

Nový příspěvek od GHLL »

Zdarec, poprosím o radu. Aktuálně používám Modul 4x relé ESP8266 s wifi modulem ESP-12F - na GPiO připojené teplotní senzory DS18B20 - v ESP nahraný ESPHome - a to připojené do HA s MQTT přes WiFi. Vše jede OK.
Potřeboval bych ale komunikaci WiFi nahradit LAN/ethernet.
Použil bych:Ethernet modul W5500 TCP/IP - ale nevím jestli půjde použít s touto deskou ?
Našel jsem na Ali několik desek s RJ45/LAN, ale zde zas nevím jestli dokážu nahrát ESPHome a připojit senzory DS18B20.
Ethernetový reléový modul MQTT Modbus Wifi CAN RS485 TCP
Deska ethernetového reléového modulu ESP32

Poradí někdo nějakou šikovnou desku?
::pv:: PV_1 Východ 4 400Wp *batt* Baterie 48V - 280Ah > 14kWh - JK BMS 200A - Smartshunt - Homeassistant
::pv:: PV_2 Západ 4 400Wp - Kombiměnič: Voltronic 11kW
::pv:: PV_3 Jih plot 4 500Wp - Victron 150/85-Tr
Nahoru
Nortonko
Příspěvky: 148
Registrován: pon čer 24, 2024 10:02 am
Reputace: 24
Lokalita: Horná Nitra
Systémové napětí: 48V
Výkon panelů [Wp]: 5330
Kapacita baterie [kWh]: 6
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: DESKA - ESP s LAN - ETH - Rele - čidlo DS18B20

Nový příspěvek od Nortonko »

kincony alebo waveshare sú ale drahšie. napr. https://www.kincony.com/arduino-esp32-8 ... 68-a8.html alebo https://www.waveshare.com/esp32-s3-eth-8di-8ro.htm

FV: Risen RSM40-8-410M: 5ks SV + 8ks JZ = 5.3kWp, 2xMPPT Victron 250/70 VE.Can, MP II 5000 GX, zatiaľ 120Ah v LiFePo 16S. SW: Proxmox na HP t630 - HA, MQTT, MariaDB, InfluxDB, Grafana, Telegram, SearXNG, Lyrion. HW: MySensors, RFLink, ESPHome, Shelly
Nahoru
glottis
Příspěvky: 3454
Registrován: stř úno 02, 2022 10:30 am
Reputace: 437
Lokalita: okolí Mělníka
Systémové napětí: 48V
Výkon panelů [Wp]: 13000
Kapacita baterie [kWh]: 15

Re: DESKA - ESP s LAN - ETH - Rele - čidlo DS18B20

Nový příspěvek od glottis »

kdyz by ti stacili 2 rele tak treba i olimex

https://www.olimex.com/Products/IoT/ESP ... e-hardware

Nebo bez rele a rele dodat pres i2c. To je taky cesta
Nahoru
Uživatelský avatar
TomHC
Příspěvky: 3418
Registrován: pát lis 11, 2022 8:14 am
Reputace: 708
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 8820
Kapacita baterie [kWh]: 30
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: DESKA - ESP s LAN - ETH - Rele - čidlo DS18B20

Nový příspěvek od TomHC »

https://esphome.io/components/ethernet/

This ESPHome component enables wired Ethernet connections for ESP32s.

Ethernet for ESP8266 is not supported.

A ak by to aj išlo (cez Arduino), tak ako to bude vyzerať? Vrabčie hniezdo. Radšej kúp Kincony s ESP32 a priamo aj s LAN8720A a máš to elegantne vybavené.
2x MUST PH1800 5.5kW, 9kWp V+J+Z, 600 Ah LiFePO4 s BMS JBD 200A, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome , BMS UART-TS485 adaptér
Nahoru
Uživatelský avatar
GHLL
Příspěvky: 177
Registrován: úte pro 17, 2024 8:41 am
Reputace: 66
Lokalita: Kroměříž
Systémové napětí: 48V
Výkon panelů [Wp]: 13 300
Kapacita baterie [kWh]: 14
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: DESKA - ESP s LAN - ETH - Rele - čidlo DS18B20

Nový příspěvek od GHLL »

A hele, našel jsem i u nás: 4-kanálová reléová deska se čtyřmi vstupy RJ45, WIFI, MQTT
::pv:: PV_1 Východ 4 400Wp *batt* Baterie 48V - 280Ah > 14kWh - JK BMS 200A - Smartshunt - Homeassistant
::pv:: PV_2 Západ 4 400Wp - Kombiměnič: Voltronic 11kW
::pv:: PV_3 Jih plot 4 500Wp - Victron 150/85-Tr
Nahoru
Uživatelský avatar
TomHC
Příspěvky: 3418
Registrován: pát lis 11, 2022 8:14 am
Reputace: 708
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 8820
Kapacita baterie [kWh]: 30
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: DESKA - ESP s LAN - ETH - Rele - čidlo DS18B20

Nový příspěvek od TomHC »

Za polovicu - https://www.aliexpress.com/item/4000091488766.html
2x MUST PH1800 5.5kW, 9kWp V+J+Z, 600 Ah LiFePO4 s BMS JBD 200A, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome , BMS UART-TS485 adaptér
Nahoru
Uživatelský avatar
GHLL
Příspěvky: 177
Registrován: úte pro 17, 2024 8:41 am
Reputace: 66
Lokalita: Kroměříž
Systémové napětí: 48V
Výkon panelů [Wp]: 13 300
Kapacita baterie [kWh]: 14
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: DESKA - ESP s LAN - ETH - Rele - čidlo DS18B20

Nový příspěvek od GHLL »

Deska je to šikovná, ale dle manuálu není možnost připojení teplotního senzoru DS18B20, možná by to šlo napájet na některý volný GPIO, ale to už je zas bastlení, takže vyhrává Kincony A8 - KC868 za cca 1 000Kč z Ali :yes:
::pv:: PV_1 Východ 4 400Wp *batt* Baterie 48V - 280Ah > 14kWh - JK BMS 200A - Smartshunt - Homeassistant
::pv:: PV_2 Západ 4 400Wp - Kombiměnič: Voltronic 11kW
::pv:: PV_3 Jih plot 4 500Wp - Victron 150/85-Tr
Nahoru
Uživatelský avatar
TomHC
Příspěvky: 3418
Registrován: pát lis 11, 2022 8:14 am
Reputace: 708
Lokalita: Hlohovec, SR
Systémové napětí: 48V
Výkon panelů [Wp]: 8820
Kapacita baterie [kWh]: 30
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Hlohovec, SR

Re: DESKA - ESP s LAN - ETH - Rele - čidlo DS18B20

Nový příspěvek od TomHC »

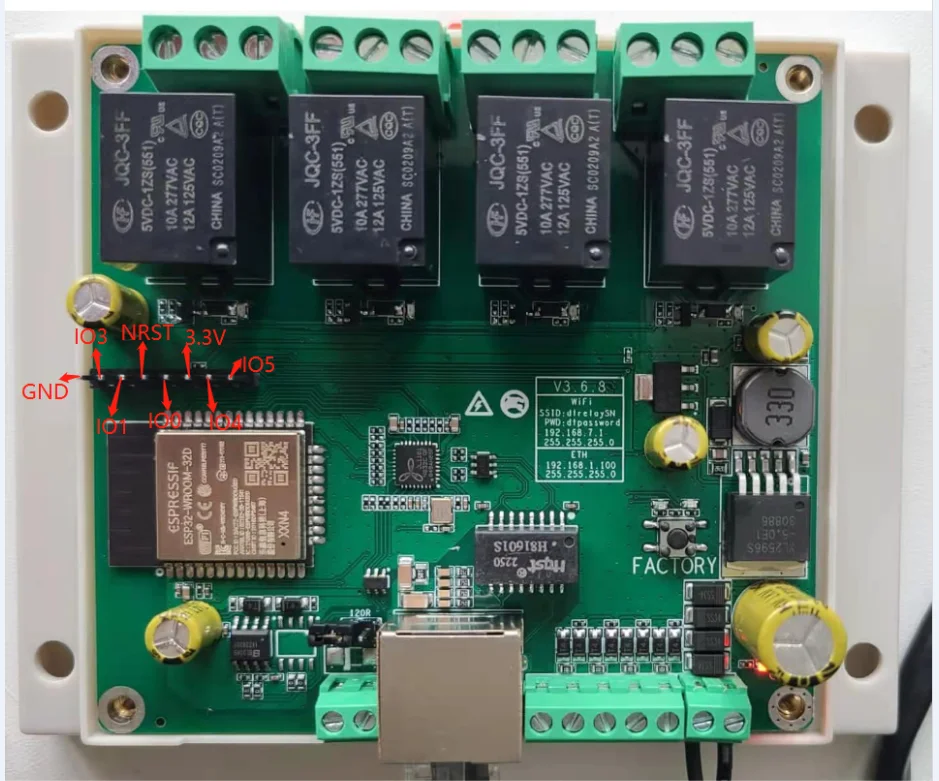

https://templates.blakadder.com/dingtian_DT-R004.html
