2 stringy SV a 1 string JV MPPT 150/70

[ElektroEzs]

Budu mit 3 stringy v zapojeni 2S dva na SV a jeden na JV dat je vsechny tri na MPPT 150/70 nebo radeji MPPT 150/45 pro dva SV a 150/35 pro jeden JV? Díky

[Aldron]

Pri rozdielne orientovaných paneloch jednoznačne 2 mppt. Predpokladám, že to je dané orientáciou strechy, ale čokoľvek orientované od východu alebo západu na sever, bude mať veľmi malý zisk a ty tam máš 2/3 panelov SV. V zime slnko vychádza cca JV a zapadá JZ, teda priame osvetlenie panelov nebude žiadne. Odporúčam ti nasimulovať si konfiguráciu na https://re.jrc.ec.europa.eu/pvg_tools/en/
Tam si môžeš overiť aký bude výkon stringu počas roka. Nastav si ongrid FVE a parametre stringu. Musíš to urobiť pre každý string zvlášť.

[ElektroEzs]

Mam 5,5kwp na zapad a tohle chci hlavne aby to jelo hned od rano protoze me to zacina vyrabet az kolem 11 kdyz se otoci slunce. Od rana do cca 11 mi sviti na tu stranu co mam v planu dodelat.

[cipis]

Ja mam teda trochu jinou zkusenost, mam 2s na zapad a 2s na jih. Kdyz ten zapad byl samostatny, tak nic moc, stejne tak vecer pak ten jih. Kdyz jsem to spojil dohromady, tak je to v souctu trochu lepsi.
Ale asi to bude individualni.
Dva regly vyjdou dohromady draz, dalsi datovy kabel navic, zase jestli by to v tomto konkretnim pripade dalo vic, tak proc ne ...

[Aldron]

Ak nemáš inú možnosť, tak to za pokus stojí. Skús tú simuláciu. U mňa napríklad by to malo minimálny efekt. Panely mám orientované južne s odchýlkou asi 5°, JZ aj JV sú kopce, ktoré v zime dosť skracujú dobu priameho slnečného osviitu (asi 4h cez najratšie dni v zime).

[Aldron]

Ja mam teda trochu jinou zkusenost, mam 2s na zapad a 2s na jih. Kdyz ten zapad byl samostatny, tak nic moc, stejne tak vecer pak ten jih. Kdyz jsem to spojil dohromady, tak je to v souctu trochu lepsi.
Ale asi to bude individualni.
Dva regly vyjdou dohromady draz, dalsi datovy kabel navic, zase jestli by to v tomto konkretnim pripade dalo vic, tak proc ne ...

Áno, ide to aj tak. Všetko závisí od MPPT regulátora. Ak sú zapojené 2 stringy paralelne a každý v dôsledku rôzneho osvitu má MPP inde, tak sa môže stať, že sa regulátor zafixuje na MPP toho slabšieho stringu. Kvalitné regulátory ako Victron, by si s tým mali poradiť, ale aj tak nebude optimálne vyťažený druhý string. Tu už treba začať počítať, či zvýšené náklady budú úmerné výkonovému zisku. Pri použití nejakých lacných regulátorov by som to určite radšej rozdelil.

[cipis]

Jj, mam victrona, a tady se to chova tak, ze ten aktualne silnejsi string "podrzi" ten druhy, ktery by jinak klesl s napetim prilis dolu.

[Aldron]

Paralelné stringy budú mať vždy rovnaké napätie. Problém je v tom, že pre jeden string to napätie je v bode max. výkonu a pre druhý nie. A preto dva mppt.

[ElektroEzs]

Dam dva MPPT cena je stejna jestli 2 nebo 1 je tam rozdil asi 300,- akorat to je drzasi o prepetovky a jistice s vyrazeci civkou

[Nortonko]

mám strechu orientovanú SV/JZ. Dal som jeden string aj na SV ale vzhľadom k tomu že mám pomerne nízky sklon strechy 22^o tak mi aj na ten SV svieti teraz v lete až do cca 18tej aj keď ten skon je opačný volačo to stále dá a ráno začína už okolo 6:30 tlačiť cca 800W a ďalej to ide hore. Ten JZ preberie výkon a má potom väčší tak okolo 10tej. Mám dva MPPT Victron. V zime to je horšie ale keď je difúzne svetlo tak je to jedno.

[ElektroEzs]

Pridal jsem panely na SV 2s2p na MPPT 150/45 a na JV 3S na MPPT 150/35. Mam bungalov do L tak mam jeste misto na dalsi casti strechy taky na SV na 6 panelu a nejlip mi to vychazi k tem 3S na JV ze bych vymenil 150/35 za 150/85 protoze k tem na SV mi nevyjde zkratovy proud u MPPT 150/100. Nebo radeji zase dalsi MPPT? Bude se ovlivnovat ten JV se SV na jednom MPPT i kdyz budou stringy paraelne? Jde mi o posileni hlavne kdyz nesviti, kdyz sviti staci mi to co mam ted. Mam malou baterku zatim takze nabita je brzo a pak uz se panely vicemene flakaji.

[gold1]

Trochu ozivim toto tema:mam v planu opanelovat strechu garaze +fasadu nad tou strechou.Vychazi mi nejlepe 4xpanel(2s2p) na fasadu a 6x panel(2s3p) na strechu garaze.VOC panelu kolem 50V,vykon 570-590wp,takze napetove i proudove by to vychazelo na jeden Smartsolar 150/100.Ale nevim jestli to bude fungovat optimalne kdyz strecha ma sklon pouze 11st.Orientace temer cisty jih.Fasadu chci instalovat co nejdrive,strechu dodatecne az po pripadne koupi EV.(v lete mam v soucasnosti vykonu prebytek)Nechce se mi do dvou MPPT predevsim kvuli tomu,ze v garazi zacina dochazet misto na stene,ale myslim,ze i financne vyjde jeden lepe.

[Atman]

Prebytok v lete máme všetci, zima je d§ležitá. Bude to fungovať dobre, ja som mal kedysi na jednom bluesolare východ aj juh a fachčilo to bez problémov, bez diód a podobne. Pri difúzii to bude obom poliam jedno a nebudú sa pretláčať a pri priamom slnku si budú vzájomne navyše aj odrážať slnko. Robil by som to naraz.

[ElektroEzs]

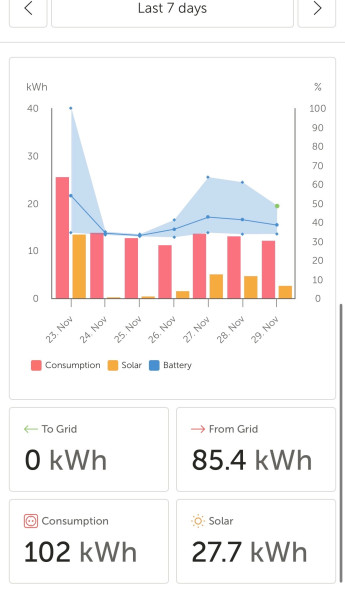

Ja bych potreboval tak 100kWp abych mohl fungovat ostrovneZa poslednich 7dnu vyroba 27.7kWh. Kazdopadne mi ten JV a SV v lete dost pomahal ze jsem vyrabel hned od rana a bude to znat i z jara a jeste pridam na SV dalsich 2880Wp pak 480W na JV a SZ 1820Wp a budu na 13500Wp. Daval jsem na kazdou stranu zvlast MPPT radeji. Casem je v planu pristresek na auta cistej JIH 10x6m tak tam se taky neco vleze. Na severni stranu strechy kde by se veslo cca 9kWp kaslu protoze tam mam hned cca 8m od pozemku vysoke stromy.
