Re: Moje FVE Victron
Mam v rade na vysku 8 panelu a budu pridavat 4 na sirku pod a napadlo me ze uchytim jednu stranu profilu pres nerez plochace ke spodni rade profilu viz nakres. Muze to takto byt nebo radeji dve rady profilu pod nove panely? Diky
- Přílohy
-
1: JZ 5460 Wp Ja Solar, JV 960 Wp Leapton, SV 1920 Wp Leapton, MPPT 250/100, MPPT 150/35, MPPT 150/45, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
betmen
- Příspěvky: 824
- Registrován: stř led 11, 2023 2:54 pm
- Reputace: 143
- Lokalita: nedaleko od Trencina
- Systémové napětí: >48V
- Výkon panelů [Wp]: 2080 + 4800
- Kapacita baterie [kWh]: 9,6
- Chci/Mám dotaci: NE
Re: Moje FVE Victron
dve rady profilov, hmm...
pozri datasheet vyrobcu panelov, ci umoznuje montaz na profili po dlhej strane. resp tam kde su zo zadu montazne diery, tak tadial by mal prechadzat profil na ktorom lezia. inac riskujes prehnutie Al ramu a prasknutie panelu pri zatazeni snehom/vetrom.
posledne co viem, ze sa tak dali montovat tak 235W polykrystal od Trinasolar co mam k Sitonu, ale tie maju ram 45mm vysoky a su o dobrych 20cm nizsie ako 405W co mam k baterii.
po spravnosti 99% novych panelov s 30mm ramom, by sa nalo montovat ako si nakreslil, len neviem, ci by som tie konstrukcie spajal k sebe.
pozri datasheet vyrobcu panelov, ci umoznuje montaz na profili po dlhej strane. resp tam kde su zo zadu montazne diery, tak tadial by mal prechadzat profil na ktorom lezia. inac riskujes prehnutie Al ramu a prasknutie panelu pri zatazeni snehom/vetrom.
posledne co viem, ze sa tak dali montovat tak 235W polykrystal od Trinasolar co mam k Sitonu, ale tie maju ram 45mm vysoky a su o dobrych 20cm nizsie ako 405W co mam k baterii.
po spravnosti 99% novych panelov s 30mm ramom, by sa nalo montovat ako si nakreslil, len neviem, ci by som tie konstrukcie spajal k sebe.
stacionárny dom :
2080Wp, Siton210, 2x 100L Drazice
4830Wp, Must PV1800 VHM 5548, Calb 16 x 180Ah
pojazdný dom:
120Wp + 12V, 100Ah olovo
prenosná elektraren :
homemade skladaci 2x60Wp + 12V, 60Ah LiFePo + 75Ah olovo
2080Wp, Siton210, 2x 100L Drazice
4830Wp, Must PV1800 VHM 5548, Calb 16 x 180Ah
pojazdný dom:
120Wp + 12V, 100Ah olovo
prenosná elektraren :
homemade skladaci 2x60Wp + 12V, 60Ah LiFePo + 75Ah olovo
-
ElektroEzs
- Příspěvky: 2300
- Registrován: stř zář 21, 2022 10:03 am
- Reputace: 70
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8340
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Moje FVE Victron
Umoznuje obe varianty montaze. Jsou to Ja Solar JAM72S20 455Wp ram 35mm. Mam tam radu 4ks na vysku pod tim 8ks ma vysku a pod tom jsem koupil 4 stejne na sirku. Ale kvuli zatizeni chci profily na kratsi strany jako jsem nakreslil jen haky vychazi mimo tramy takze jsem myslel ze si pomuzu ze chytnu jednu stranu profilu pomoci nerez plochacu k puvodnim profilu a 8 spodnich haku bych chytil na fosny mezi tramy nebo nerez plochac 80cm
1: JZ 5460 Wp Ja Solar, JV 960 Wp Leapton, SV 1920 Wp Leapton, MPPT 250/100, MPPT 150/35, MPPT 150/45, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
betmen
- Příspěvky: 824
- Registrován: stř led 11, 2023 2:54 pm
- Reputace: 143
- Lokalita: nedaleko od Trencina
- Systémové napětí: >48V
- Výkon panelů [Wp]: 2080 + 4800
- Kapacita baterie [kWh]: 9,6
- Chci/Mám dotaci: NE
Re: Moje FVE Victron
toto si v datasheete na paneloch pozri, to je optimalne podopretie profilov a je tam rozptyl (u mna az 50cm), mozno sa trafis na tramy.
v serioznych datasheetoch najdes aj prepocty kolko udrzi Newtnov na tlak ked ho v danych miestach namontujes.
v serioznych datasheetoch najdes aj prepocty kolko udrzi Newtnov na tlak ked ho v danych miestach namontujes.
- Přílohy
-
stacionárny dom :
2080Wp, Siton210, 2x 100L Drazice
4830Wp, Must PV1800 VHM 5548, Calb 16 x 180Ah
pojazdný dom:
120Wp + 12V, 100Ah olovo
prenosná elektraren :
homemade skladaci 2x60Wp + 12V, 60Ah LiFePo + 75Ah olovo
2080Wp, Siton210, 2x 100L Drazice
4830Wp, Must PV1800 VHM 5548, Calb 16 x 180Ah
pojazdný dom:
120Wp + 12V, 100Ah olovo
prenosná elektraren :
homemade skladaci 2x60Wp + 12V, 60Ah LiFePo + 75Ah olovo
-
ElektroEzs
- Příspěvky: 2300
- Registrován: stř zář 21, 2022 10:03 am
- Reputace: 70
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8340
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Moje FVE Victron
Na tramy nemam sanci to uz sem meril
Me spis jde o to jestli to muzu napojit na ty puvodni profily:-)
Me spis jde o to jestli to muzu napojit na ty puvodni profily:-)1: JZ 5460 Wp Ja Solar, JV 960 Wp Leapton, SV 1920 Wp Leapton, MPPT 250/100, MPPT 150/35, MPPT 150/45, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
ElektroEzs
- Příspěvky: 2300
- Registrován: stř zář 21, 2022 10:03 am
- Reputace: 70
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8340
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Moje FVE Victron

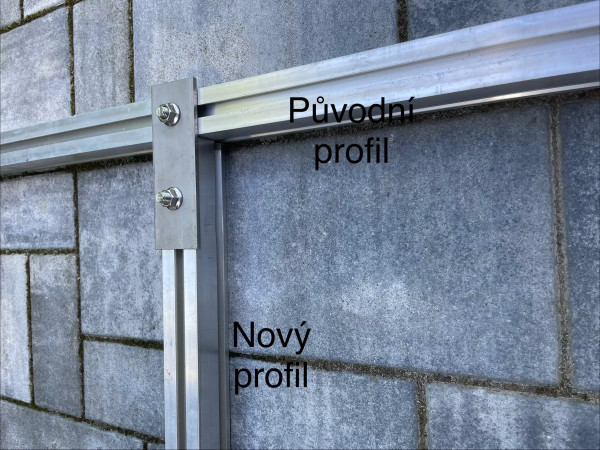

Takhle nejak jsem myslel napojeni novych profilu na puvodni. Spoj bude smerem ke strese.
- Přílohy
-
1: JZ 5460 Wp Ja Solar, JV 960 Wp Leapton, SV 1920 Wp Leapton, MPPT 250/100, MPPT 150/35, MPPT 150/45, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
cipis
- Moderátor
- Příspěvky: 6201
- Registrován: pon srp 16, 2021 9:31 pm
- Reputace: 837
- Lokalita: blízko Brna
- Systémové napětí: 24V
- Výkon panelů [Wp]: 13+ kWp
- Kapacita baterie [kWh]: 40+15
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: blízko Brna
Re: Moje FVE Victron
Ja mam podobne spojene dva vodorovne profily jednim svislym, a z nej pokracuji dalsi dva vodorovne o asi jednu radu kridlic vys. Nevysly tam haky, musel bych rozdelat vsechno okolo. Ale panely zacinaji az o pul metru dale.
13,38 kWp: 9850 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40 680 Wh staré olovo 15 258 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40 680 Wh staré olovo 15 258 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
-
ElektroEzs
- Příspěvky: 2300
- Registrován: stř zář 21, 2022 10:03 am
- Reputace: 70
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8340
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Moje FVE Victron

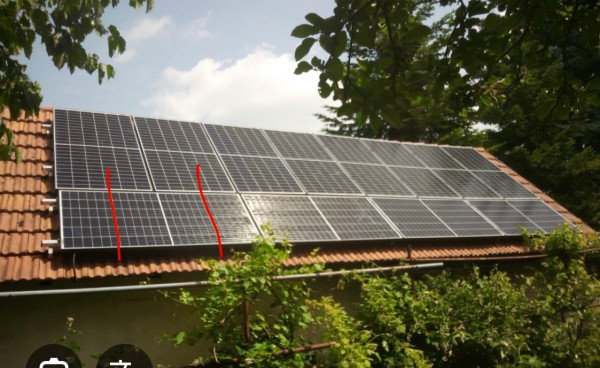

Vodorovne mam spojene pres ty origo Ucka. Me kdyz dam panely na lezaka nevychazi tramy takze jednu stranu bych vyresil takhle napojit na puvodni profily a spodni haky vyresim pres fosny 8 haku misto 16:-) Vlastne to potrebuju jak na foto jen nechci spodni radu profilu na kratsi strane ale chci je jak je znazorneno cervene
- Přílohy
-
1: JZ 5460 Wp Ja Solar, JV 960 Wp Leapton, SV 1920 Wp Leapton, MPPT 250/100, MPPT 150/35, MPPT 150/45, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
