Axpert MAX E 48V 11000W - zlepšení chlazení 64°na 43°

[ladacb]

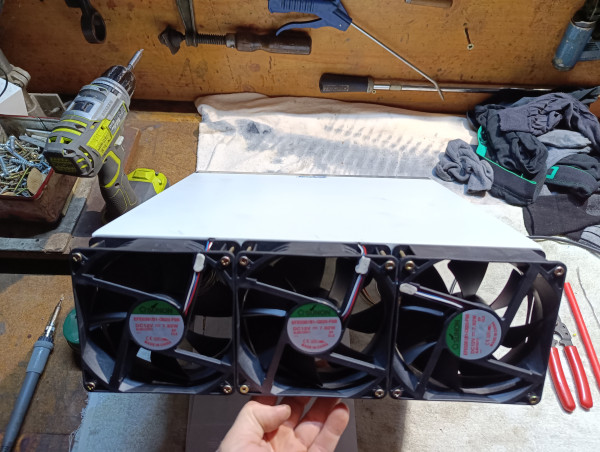

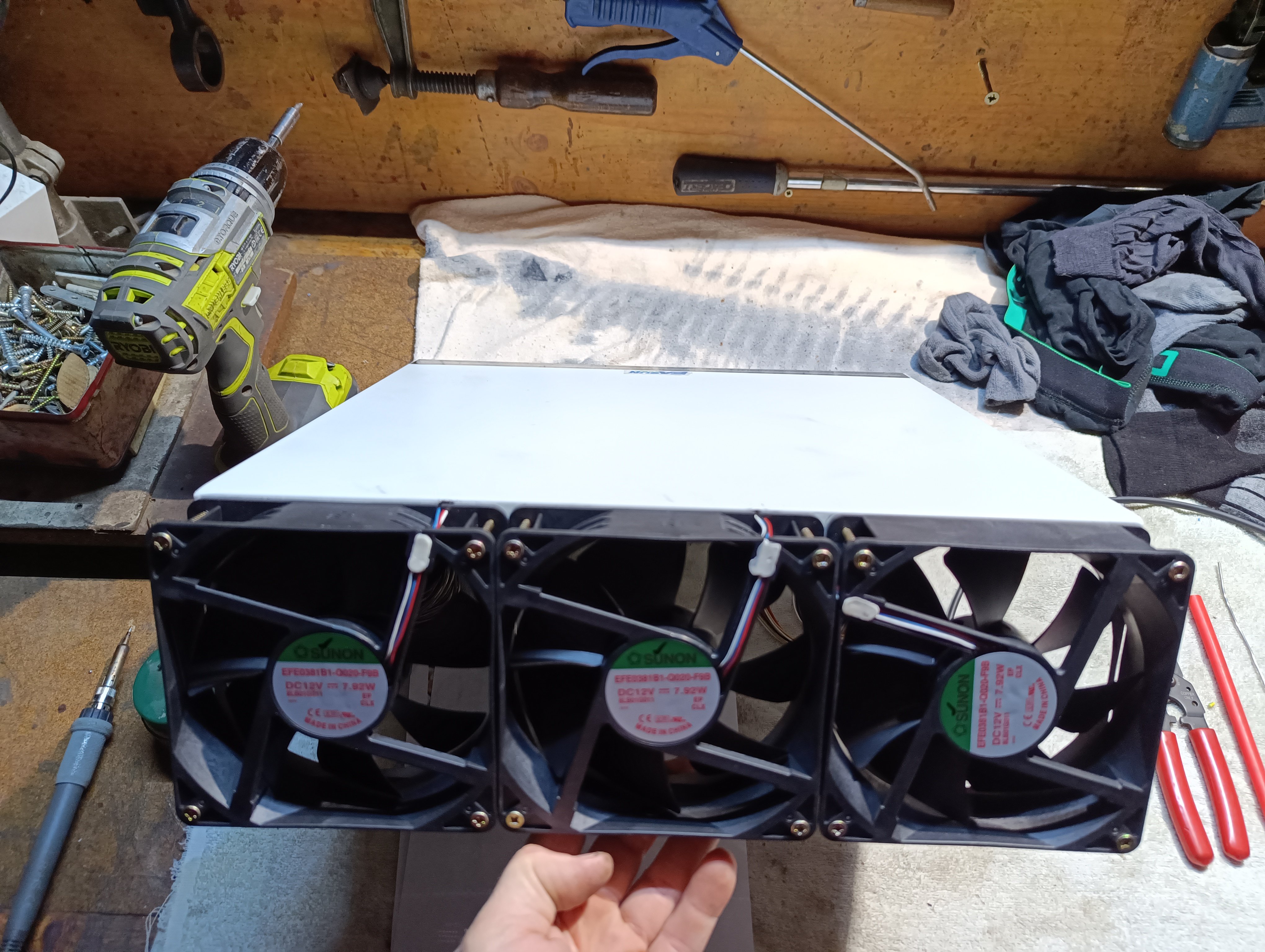

Doplnění 3x vetráků ARCTIC P14 Max 14 x 14 cm na vršek střídače. Samozrejmě s prachovými filtry (dal jsem pred i za vetrák).
Doplněna regulace podle teploty a z Aliexpresu za 100,- se stazením na minumum. (zvysování otacek pri 40 stupních a více)
Originál vetráky jsem ponechal. Hlučnost mi nevadí.
Teplota klesla z 57(64) na 43.

[marko250]

Měl bych dotaz jak ovlivnily chod původních? A jaký rozdíl mají v tlaku oproti původním. Tohle by bylo řešení ty původní nahradit odtahem ze zhora a otočením směru,jejich spotřeba je jen 0.35A/12VDC 110CFM ,původní dva pravé mají 1.05A/12VDC 106CFM,jen ten tlak si už nepamatuji a ten třetí na MPPT sekci je slabší,takže by to také posílilo,jen tam natáhnout líp plastový kanál.Samozřejmě to sníží spotřebu při zachování ,či vylepšení chlazení,boční nasávací otvory bych zalepil a dole ventilátory vytáhl.

[marko250]

Jo tak už to mám ,původní jsou tyto:
DA09225B12VH (1.05A) vyvine maximální statický tlak přibližně 17,5 až 18,5 mmH2O (cca 172 až 181 Pa).
Tato hodnota je na 92mm ventilátor velmi vysoká, což je dáno vysokým odběrem proudu (1,05 A) a vysokými otáčkami, které se u tohoto modelu pohybují kolem 5 000 až 5 500 RPM.
Detailní parametry tlaku a průtoku
Dle technických specifikací výrobců (YCCFAN/Huaxia Hengtai) pro tuto výkonovou variantu:

Maximální statický tlak: ~18 mmH2O (milimetrů vodního sloupce).
Maximální průtok vzduchu: ~107 CFM (kubických stop za minutu).
Hlučnost: Při plném výkonu dosahuje úrovně 55–60 dB

a šly by nahradit jedině tak,že se nahoře do obalu dají tři 140mm se stejným tlakem a průtokem s nižším příkonem a to je jen tento: Sunon EFE0381B1-Q020-F9B.K tomu dobastlit kanály uvnitř a zalepit původní nasávací díry z boku a nahoru dát mřížku proti pádu předmětů dovnitř.

Přímé srovnání:

[marko250]

A zvětší se ještě část v MPPT sekci na chladnější.

[marko250]

Zde china odkaz- https://www.buyqual.com/sunon-efe0381b1 ... g-fan.html

[marko250]

Tak už mi jdou k domovu,až to celé překopu a vyzkouším v plné zátěži,tak dám vědět jak si stojí teploty a změna hluku.

[marko250]

Dnes došly ventilátory , tak brzy pudu s rozbruškou na měnič

[marko250]

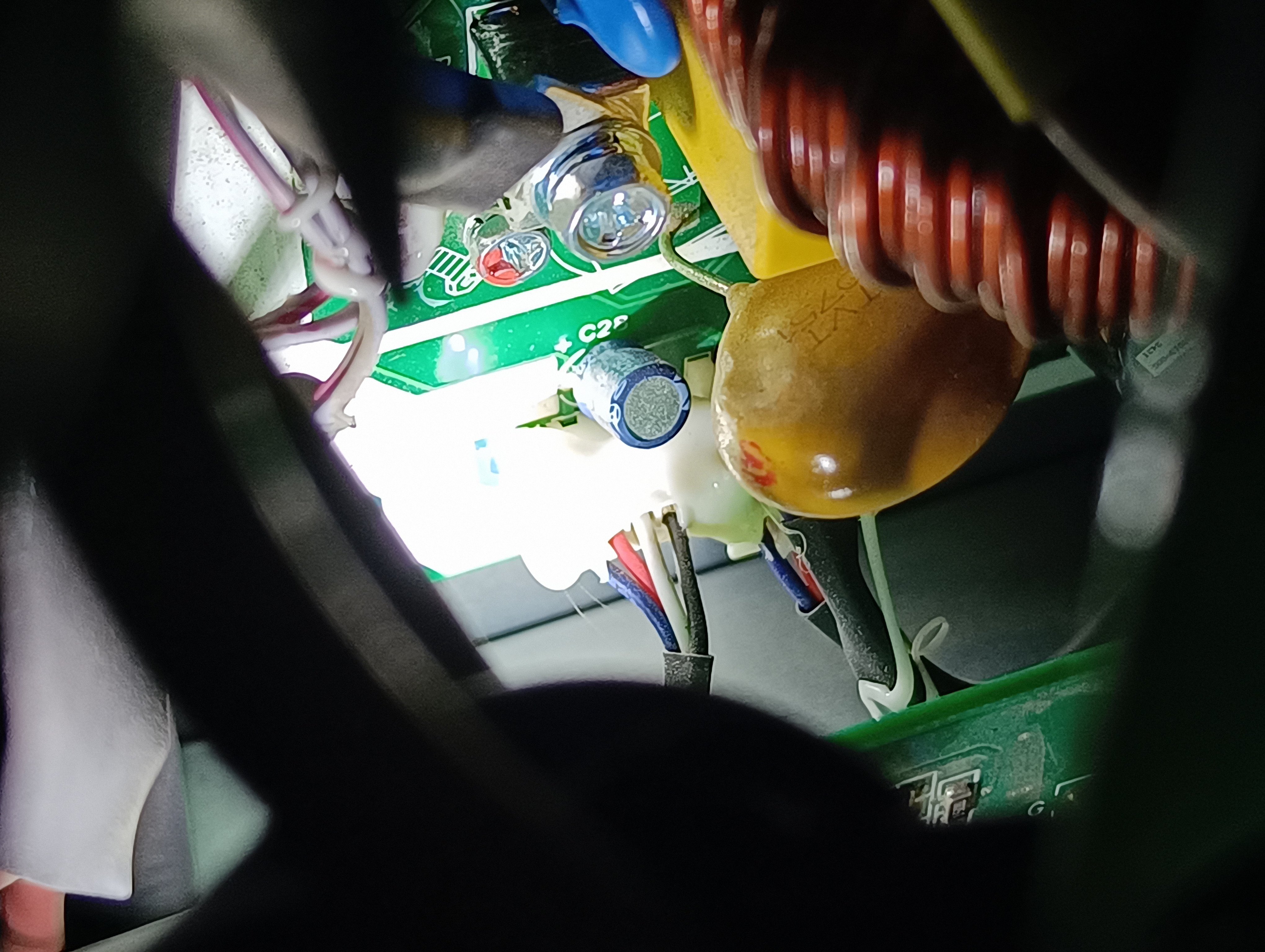

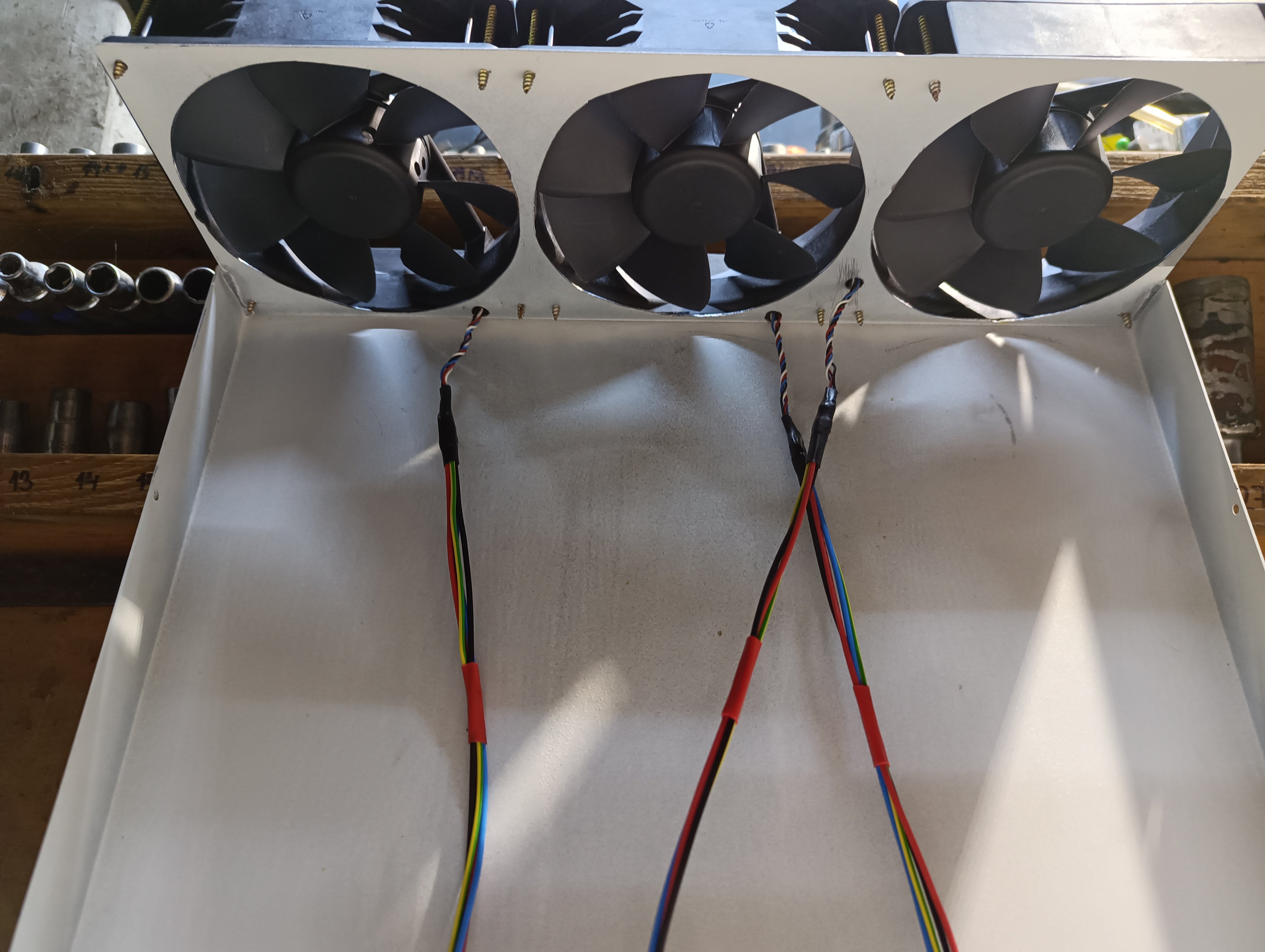

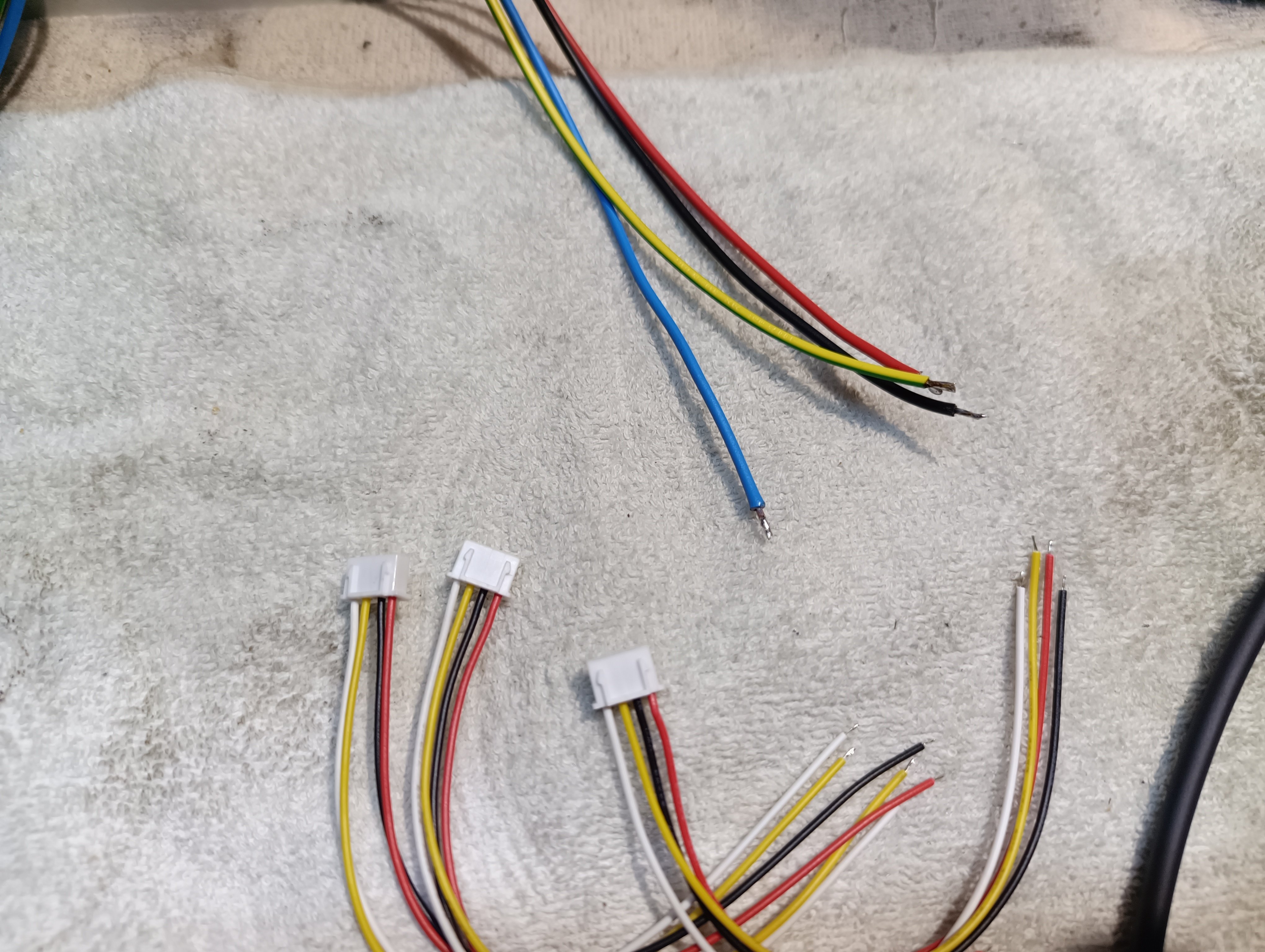

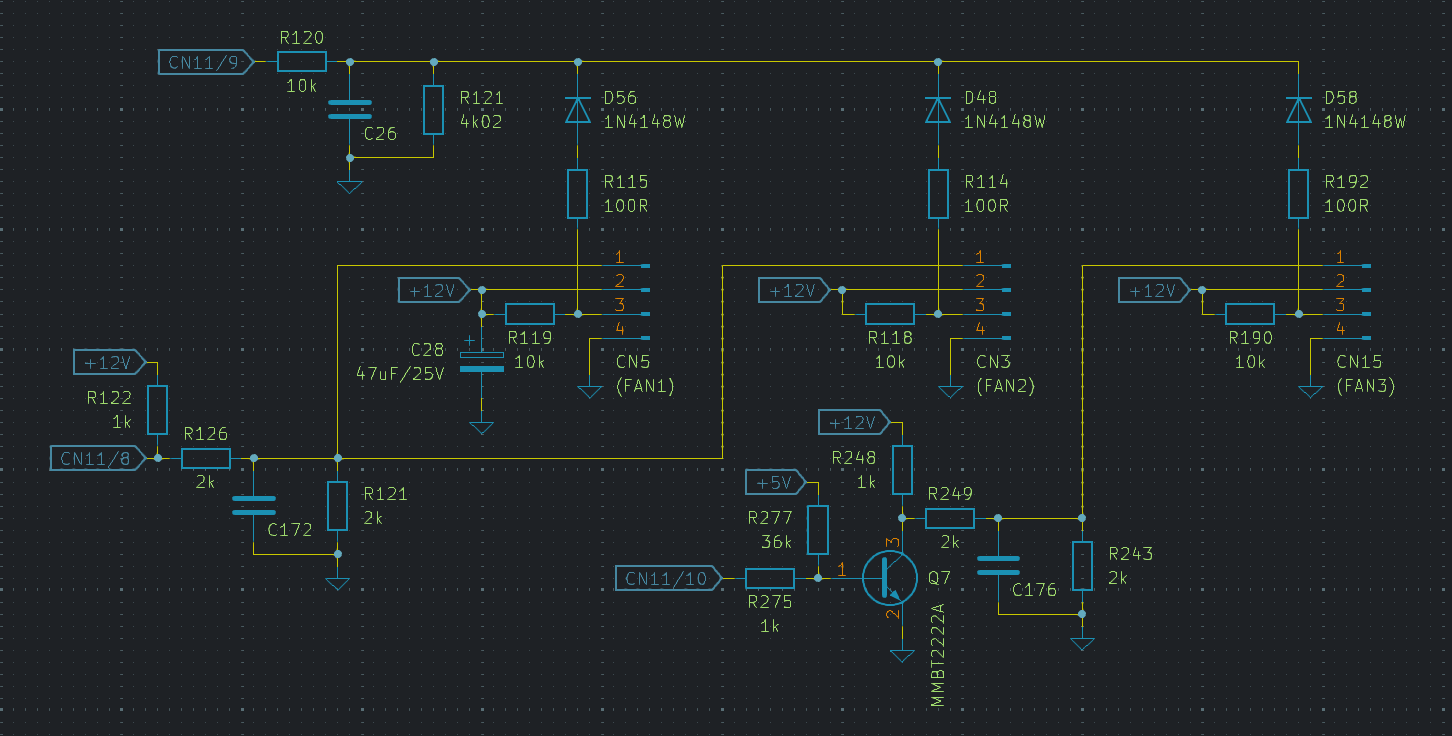

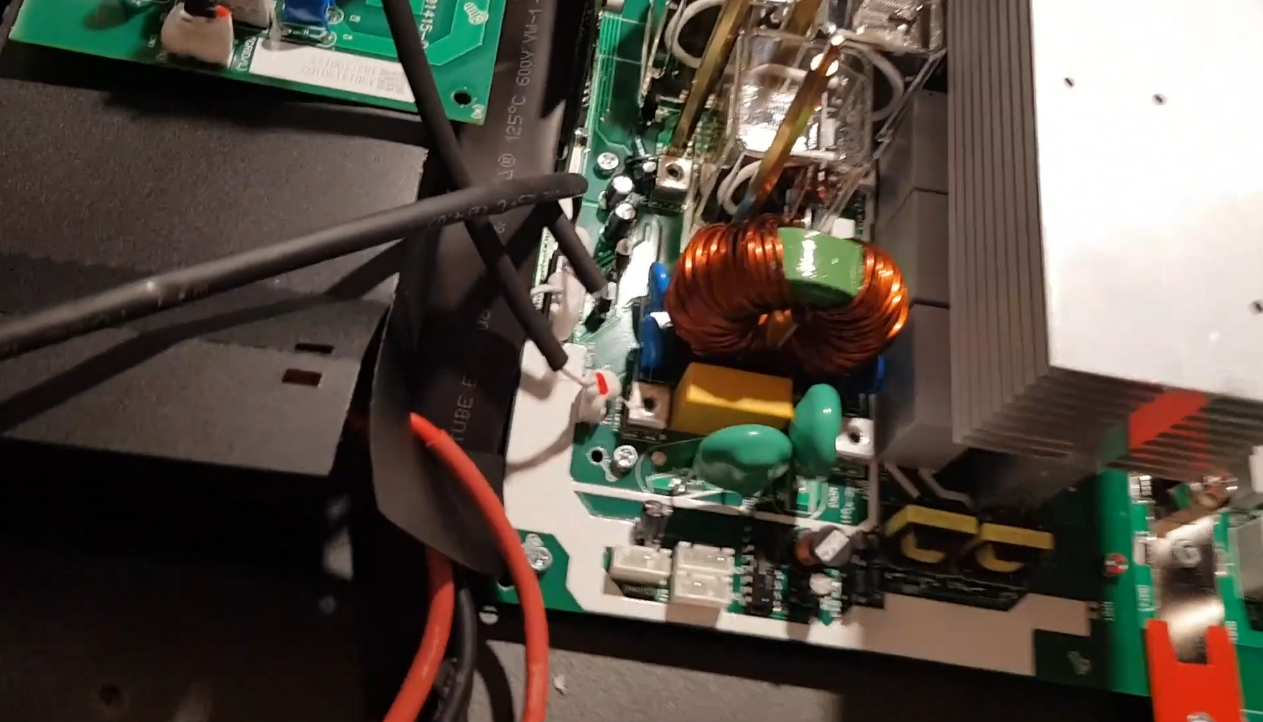

Tak jsem to dnes započal instalovat a narazil jsem na problém s pořadím drátů ventilátoru na konektor,který jde z desky. Bude na fotce z desky černá GND/červená +12VDC/bílá RPM otáčky/modrá PWM ,vodící drážky jsou nahoře? To pořadí z desky černá/bílá/červená/modra mě dost mate.

[PetrDubi]

Podíval bych se na datasheet původních i nových ventilátorů, napsal si která barva vede na kterou a potom to zapojil.

[marko250]

No tak konektor ventilátoru je nepodstatný ,důležitý je vývod z desky a tam mi bylo dohledáno toto:

U těchto měničů Voltronic Axpert MAX II TWIN 11kW a EASUN SMW 11kW hybrid inverter je ventilátor řízený PWM 4-pin konektorem 12 V, ale pořadí barev na desce není stejné jako u PC ventilátorů. Výrobce používá vlastní pořadí vodičů.

Podle servisních diagramů a oprav těchto měničů je typické zapojení konektoru na desce (při pohledu na zásuvku na desce ve stejném pořadí, jak jsi napsal):

Pin Barva z desky Funkce
1 modrá PWM (řízení otáček)
2 červená +12 V napájení ventilátoru
3 bílá TACH / FG (snímač otáček)
4 černá GND (zem)

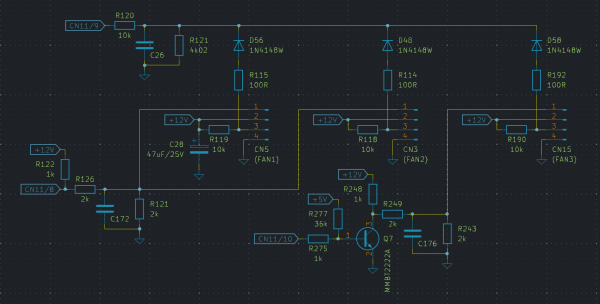

Schéma
DESKA (Axpert / EASUN)

1 2 3 4
│ │ │ │
BLU RED WHT BLK
PWM +12 TACH GND
Funkce signálů


Tak to musím popřehazovat

[kuba47]

Je to tak
