Schema zapojení konektoru a typ konektoru JK-BMS
Neví někdo co za konektor je použitý k zapínání JK-BMS?
Mám ho u jedné desky vyrvaný. Jsou tam 4 vodiče. Čekal bych, že po sepnutí se propojí každá z dvojic vodičů (redundantní spojení). Ale nemohu se ničeho doměřit. Mohu tam vrátit ten utržený konektor, ale raději bych nový. Je to na víc dost titěrné tak se to bude dobře pájet. Ach jo.
Mám ho u jedné desky vyrvaný. Jsou tam 4 vodiče. Čekal bych, že po sepnutí se propojí každá z dvojic vodičů (redundantní spojení). Ale nemohu se ničeho doměřit. Mohu tam vrátit ten utržený konektor, ale raději bych nový. Je to na víc dost titěrné tak se to bude dobře pájet. Ach jo.
Easun 6,2kW, JK-BMS, 16x 295Ah REPT, 6,4kWp 22°na JJV
-
kodl69
- Příspěvky: 7706
- Registrován: sob črc 19, 2014 8:56 pm
- Lokalita: severně od Brna
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8kWp
- Kapacita baterie [kWh]: 12kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Schema zapojení konektoru a typ konektoru JK-BMS
Určitě 4 dráty? u starších jbd bms to byly dráty dva, a standartní 2.54mm konektor, ani nevím, jestli XH nebo tak něco.
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
-
cuki
- Příspěvky: 373
- Registrován: úte říj 25, 2022 11:40 pm
- Lokalita: Berounsko
- Systémové napětí: 48V
- Výkon panelů [Wp]: 6,4kWp
- Kapacita baterie [kWh]: 16kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Schema zapojení konektoru a typ konektoru JK-BMS

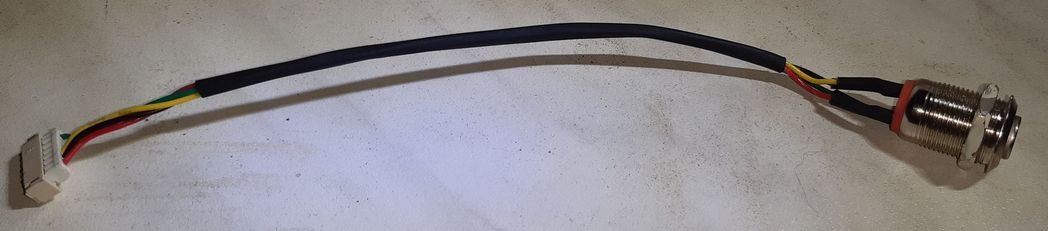

tenhle:
