Fotky vasich baterii
zdravim
ako ste riesili vlastnu vyrobu baterii? Myslim mechanicke riesenie, nejaky kovovy ram, alebo co. Hladam inspiraciu a nejak sa nemozem stale rozhodnut. Dajte prosim ak mate fotky realizacii.
Vdaka
ako ste riesili vlastnu vyrobu baterii? Myslim mechanicke riesenie, nejaky kovovy ram, alebo co. Hladam inspiraciu a nejak sa nemozem stale rozhodnut. Dajte prosim ak mate fotky realizacii.
Vdaka
-
- Příspěvky: 973
- Registrován: ned led 01, 2023 6:17 pm
- Lokalita: Východně od 3nce
- Systémové napětí: 48V
- Výkon panelů [Wp]: 14kWp
- Kapacita baterie [kWh]: 28kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Fotky vasich baterii

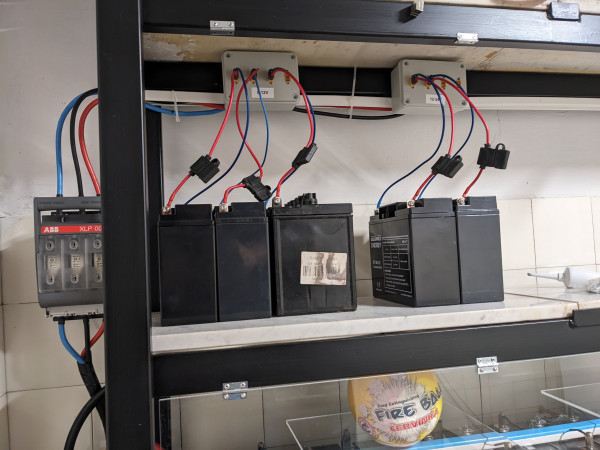

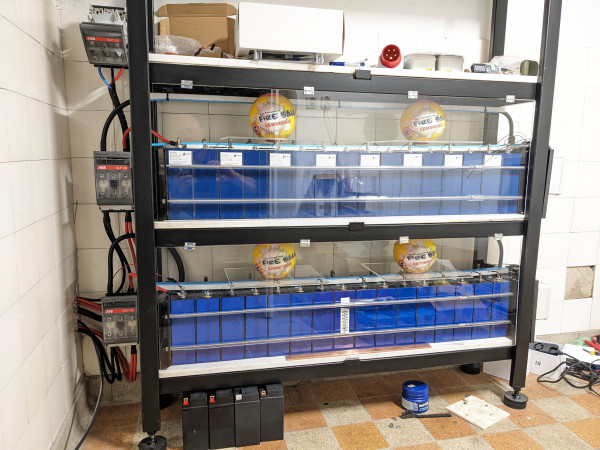

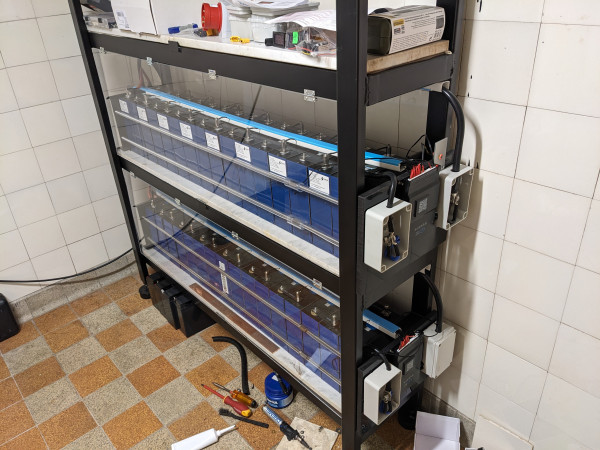

Jekl 50x25, mramorové desky, 5mm plexi.
A trochu starého olova.
7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
-
- Příspěvky: 85
- Registrován: úte led 16, 2018 2:28 pm
- Lokalita: okr. Tachov
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: okr.Tachov
-
- Příspěvky: 1808
- Registrován: stř zář 21, 2022 10:03 am
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5460
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Fotky vasich baterii
Dno osb 22mm + cetris 22mm, boky a viko cetris 18mm vsechny spoje lepeny mamutem+srouby. Clanky stazeny pres 4x jekl 40x40 a 6ks M10 zavitovek
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
- Příspěvky: 348
- Registrován: čtv dub 21, 2022 7:15 pm
- Lokalita: Poblíž Hradce Králové
- Systémové napětí: 48V
Re: Fotky vasich baterii

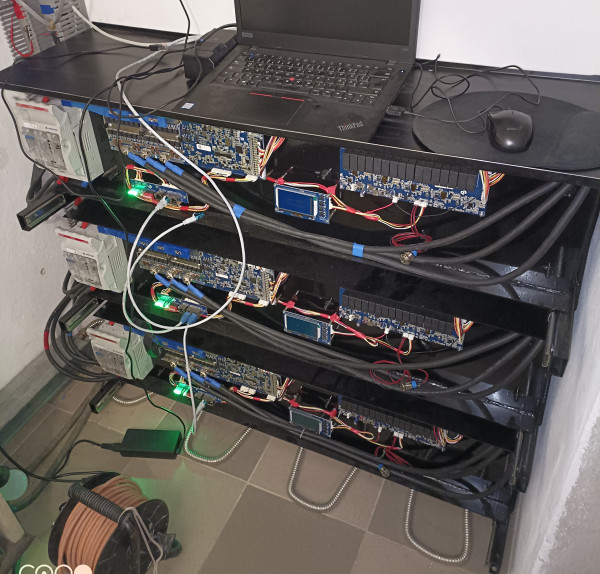

Já mám baterie ve svařeným truhlíku ze 2 a 4 mm plechu s odnímatelným dopředu posuvným víkem.
Články jsou odděleny od plechu a mezi sebou 1 mm silným pertinaxem a staženy - tedy rozepřeny přes konstrukci truhlíku.
Tři takové truhlíky pak drží přes částečný kuličkový výsuv v rámu z jeklu 40*20*2 kotvený do zdi, jsou tedy výsuvné.
Foto celku zatím bez čelního krytu, sice jsem plánoval plech, ale zvažuji použití plexiskla, musím ještě zkusit jakou bude mít tuhost, přeci jen je to čelo.
Články jsou odděleny od plechu a mezi sebou 1 mm silným pertinaxem a staženy - tedy rozepřeny přes konstrukci truhlíku.
Tři takové truhlíky pak drží přes částečný kuličkový výsuv v rámu z jeklu 40*20*2 kotvený do zdi, jsou tedy výsuvné.
Foto celku zatím bez čelního krytu, sice jsem plánoval plech, ale zvažuji použití plexiskla, musím ještě zkusit jakou bude mít tuhost, přeci jen je to čelo.
16 panelů DHM-72L9-450 Wp = 7200Wp jih, sklon 17°
2 regulátory EPever Tracer 6415 AN = 6000W
Paralelní adaptér PAL-ADP-50AN
Hlavní měniče Multiplus2 5000VA v sérii 4 + 4kW
Měniče EPever IP+ pro vytěžování 5, 3 a 2kW
135 + 135 + 230 = 500Ah LiFePo na 48V
3* BMS a Balancer Seplos
2 regulátory EPever Tracer 6415 AN = 6000W
Paralelní adaptér PAL-ADP-50AN
Hlavní měniče Multiplus2 5000VA v sérii 4 + 4kW
Měniče EPever IP+ pro vytěžování 5, 3 a 2kW
135 + 135 + 230 = 500Ah LiFePo na 48V
3* BMS a Balancer Seplos
-
- Příspěvky: 1185
- Registrován: ned zář 25, 2022 10:47 am
- Lokalita: Pod Karpatmi
Re: Fotky vasich baterii

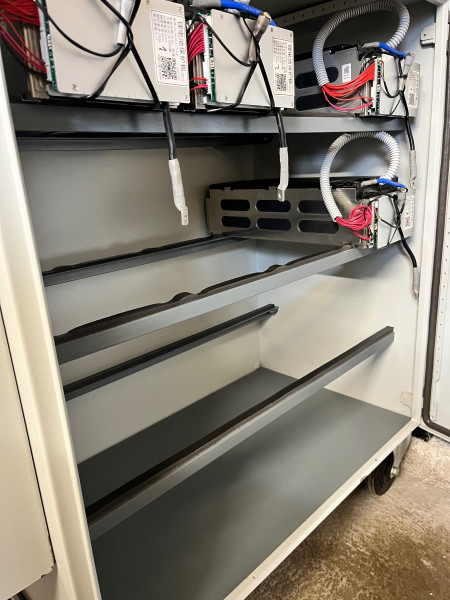

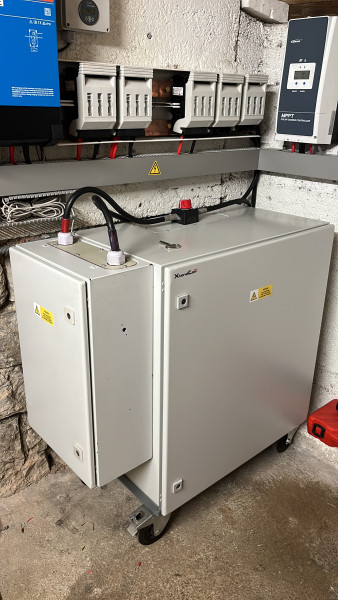

Ja to mam v takomto rozvadzaci 80x80x45cm v ktorom su police z L profilu 25x25mm a na tych profiloch je nalepena 1cm vysoka pena aby sa baterie nesmykali pri pohybe celym boxom ktory je primontovany na rame z koleckami ktore sa daju zabrzdit.

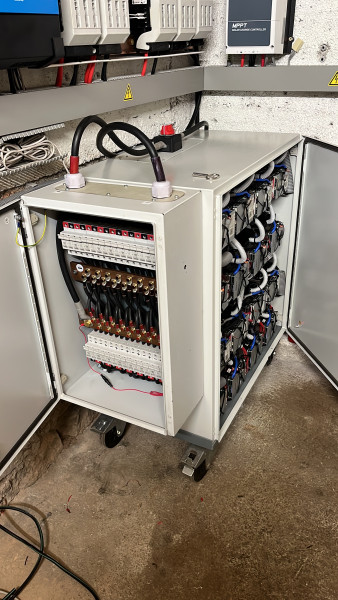

Zboku je primontovany dalsi rozvadzac 40x60x20cm s istenim kazdej baterie zvlast.
Zboku je primontovany dalsi rozvadzac 40x60x20cm s istenim kazdej baterie zvlast.
10 x Jasolar 380W 2s5p 3,8kWp JZ
1x Epever 8415 AN
2x MP2 5000V/A paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania (rozširovania)
1x Epever 8415 AN
2x MP2 5000V/A paralelne
48V 760Ah/35kWh Li-ion
a stále v štádiu budovania (rozširovania)
-
- Příspěvky: 1818
- Registrován: pon lis 01, 2021 7:41 pm
- Lokalita: MY, SR
- Výkon panelů [Wp]: 10200
- Kapacita baterie [kWh]: 15
- Bydliště: SR MY
Re: Fotky vasich baterii
Ja mám články len tak na voľno položené v obyčajnom kovovom regále na preglejke. Fotku radšej nedám, aby ma tu nevyhrešili
Victron ESS AC Coupling:
2,75kWp on-grid + 3,3kWp a 4,15kWp RS450/100 + MP2 5kVA + 17x280Ah + JK BMS
2,75kWp on-grid + 3,3kWp a 4,15kWp RS450/100 + MP2 5kVA + 17x280Ah + JK BMS
-
