Indukční balancer

Příspěvek od rva »

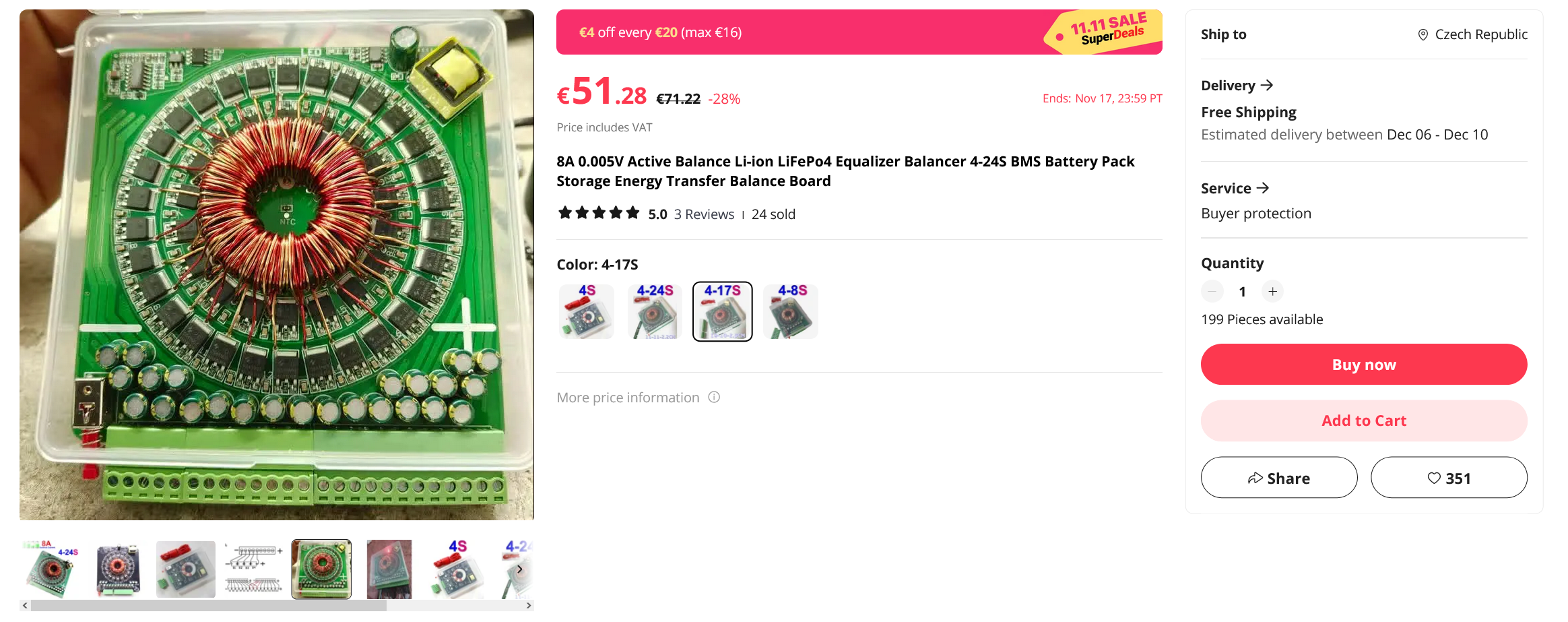

Nezkoušel někdo jak funguje indukční balancer? https://www.aliexpress.com/item/1005006073402783.html
8A indukční balancer
8A indukční balancer
Vypadá to, že balancuje jen mezi sousedními články (na rozdíl např. od balancování u JK-BMS, které balancuje mezi článkem s max a min napětím). Ale využití civky (trafa) by zase zajistilo dlouhou životnost oproti kondenzátorům.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
glottis
Příspěvky: 1833
Registrován: stř úno 02, 2022 10:30 am
Lokalita: okolí Mělníka
Systémové napětí: 48V
Výkon panelů [Wp]: 13000
Kapacita baterie [kWh]: 15

Re: Indukční balancer

Příspěvek od glottis »

Z ceho jsi zjistil, ze to balancuje jen sousendni clanky?

O zivotnost kondiku bych se nebal. O ty v mppt, menici a jinych vecech se taky tak moc nebojis a jsou drazsi. Me balancer v JK jede tak par hodin mesiccne.
rva
Příspěvky: 3428
Registrován: úte dub 23, 2013 10:21 am
Lokalita: Kousek od Lysé nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 46000
Kapacita baterie [kWh]: 40
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Kousek od Lysé nad Labem

Re: Indukční balancer

Příspěvek od rva »

V odkazu uvádějí:
Indukční balancer - popis
Indukční balancer - popis
. Jak obrázek, tak text naznačují, že se jedná o balancování mezi sousedními články.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
glottis
Příspěvky: 1833
Registrován: stř úno 02, 2022 10:30 am
Lokalita: okolí Mělníka
Systémové napětí: 48V
Výkon panelů [Wp]: 13000
Kapacita baterie [kWh]: 15

Re: Indukční balancer

Příspěvek od glottis »

Me v textu nic z toho nerika ze to je mezi sousednima.

1. jen ze proud roste s diff
2. ze to neni bms
3. a tohl echapu ze jdou cele packy radit za sebou a balancery na ne a bude to fungovat

Obrazek bych vubec nebral na zretel. To si tak proste jen namalovali. Ale treba se seredne pletu :)
rva
Příspěvky: 3428
Registrován: úte dub 23, 2013 10:21 am
Lokalita: Kousek od Lysé nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 46000
Kapacita baterie [kWh]: 40
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Kousek od Lysé nad Labem

Re: Indukční balancer

Příspěvek od rva »

V textu uvádějí kaskádu, což odkazuje právě na to, že se balancuje kaskádově (postupně) mezi sousedy a ne na přeskáčku. Ale samozřejmě číňan často napíše něco, co neodpovídá skutečnosti nebo co myslí jinak.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
glottis
Příspěvky: 1833
Registrován: stř úno 02, 2022 10:30 am
Lokalita: okolí Mělníka
Systémové napětí: 48V
Výkon panelů [Wp]: 13000
Kapacita baterie [kWh]: 15

Re: Indukční balancer

Příspěvek od glottis »

kdo vi, pisou battery packs, tedy mnozne cislo ale jak pises, cinan a anglictina ... kdyz jsem tam pred 15 lety byl tak six, sixteen, sixthy, sex ... vsechno stejne slovi :)

Mozna to je tohle ale jak to pak funguje. kdo vi

https://ae01.alicdn.com/kf/S06033823811 ... torage.jpg

Koupis? Otestujes? :)
thomas.007
Příspěvky: 344
Registrován: pát říj 28, 2016 2:30 pm

Re: Indukční balancer

Příspěvek od thomas.007 »

Chtěl jsem si tento typ balanceru vyrobit, jde o to, že každý článek má vlastní tranzistor a vlastní závit na toroidu. Když dojde k rozbalancování, tak se zapně vlastně malý měnič s primáry podle počtu článků a jediný sekundár je připojen k celému packu, takže dobíjí celou baterii. Aby bylo možné takhle balancovat třeba 5 článků naráz, musí být buzení mosfetů synchronizované a fungovat by to mělo dobře. Prakticky jde o sadu malých měničů se společným trafem.

https://www.researchgate.net/figure/Cir ... _317644283

No času na experimenty málo a práce hodně, tak jsem nakonec koupil od JBD 200A BMS a neřeším.
kodl69
Příspěvky: 7354
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Indukční balancer

Příspěvek od kodl69 »

sousední články přes indukčnost balancuje tohle: https://vi.aliexpress.com/item/10050057 ... 4259418%21
mám vyzkoušený na li-ion baterkách to funguje dost dobře. Na lifepo4 to asi nebude moc fungovat, protože na to balancování to bude mít poměrně málo času., protože hned po spončení nabíjení se napětí článků vrátí někam k 3.35V a není poznat, jak je kterej nabitej. U elektrokola se středně vydechlou baterkou zapojení tohohle znamená + 10km na jedno nabití...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
feliz navidad
Příspěvky: 204
Registrován: stř říj 10, 2012 8:31 pm

Re: Indukční balancer

Příspěvek od feliz navidad »

thomas.007:

Balancer uvedený v prvním příspěvku ale takhle nefunguje. Z fotky je vidět, že nemá společný sekundár, ale každý článek má dvě vinutí a dva spínací MOSFETy. Všechny články se zřejmě spínají a balancují současně. Řídící část je totiž pro všechny velikosti stejná a neumožňuje spínat MOSFETy jednotlivých článků podle napětí. Nemá na spínání jednotlivých článků potřebný počet nožiček.
Přílohy
thomas.007
Příspěvky: 344
Registrován: pát říj 28, 2016 2:30 pm

Re: Indukční balancer

Příspěvek od thomas.007 »

Možná to bude úspornější varianta, kdy se spíná mosfet jen u článku(ů) které jsou vysoko a energie jde druhým vinutím přes diodu do každého článku. Z fotek nemusí být hned patrné co je mosfet a co obyč. dioda. Pak má vlastně každý článek svůj primár i svůj sekundár. Podle těch 4 vyhlazovacích kondenzátorů (u 4S verze) by to tak mohlo být, tedy 4 tranzistory, 4 diody a čtyři kondenzátory + nějaké smetí okolo. Ovládání (buzení) z procesoru může být multiplexem nebo změnou polarity, ale z fotek je houby vidět.
feliz navidad
Příspěvky: 204
Registrován: stř říj 10, 2012 8:31 pm

Re: Indukční balancer

Příspěvek od feliz navidad »

Z fotek je vidět, že řídící obvody jsou pro 4, 17 i 24 článků naprosto stejné. Nemůžou se spínat jednotlivé články, na to nemá řídící elektronika dost vývodů. Taky je vidět, že obě vinutí pro každý článek mají společný jeden vývod.
Všechny články se musejí spínat současně. Článek s nejmenším napětím sytí jádro nejméně, článek s nejvyšším nejvíc. Naopak v druhé fázi jde energie nejvíce do článků s nejnižším napětím.
