Bílé Karpaty 4,7kW

Popis a ukázky samostatných ostrovních elektráren nepřipojených do rozvodné sítě s akumulací energie.

Bílé Karpaty 4,7kW

Příspěvekod mopadzi » úte dub 29, 2014 6:50 am

Zdravím, založil jsem toto vlákno abych netříštil dotazy a řešení
Konečně jsem se dokopal k finální realizaci, doufám, že mi do toho zase něco nevleze
konfigurace:
9x 250Wp poly Renesola budou na jih
20x125Wp Avancis Power strong na západ
každá větev má svůj regulátor Studer VT65 (počítám s rozšířením min o šest polykrystalů, ale nechci si ted zaplácat střechu
10kW LIFEPO4
měnič Studer XTM-4000 na 48V

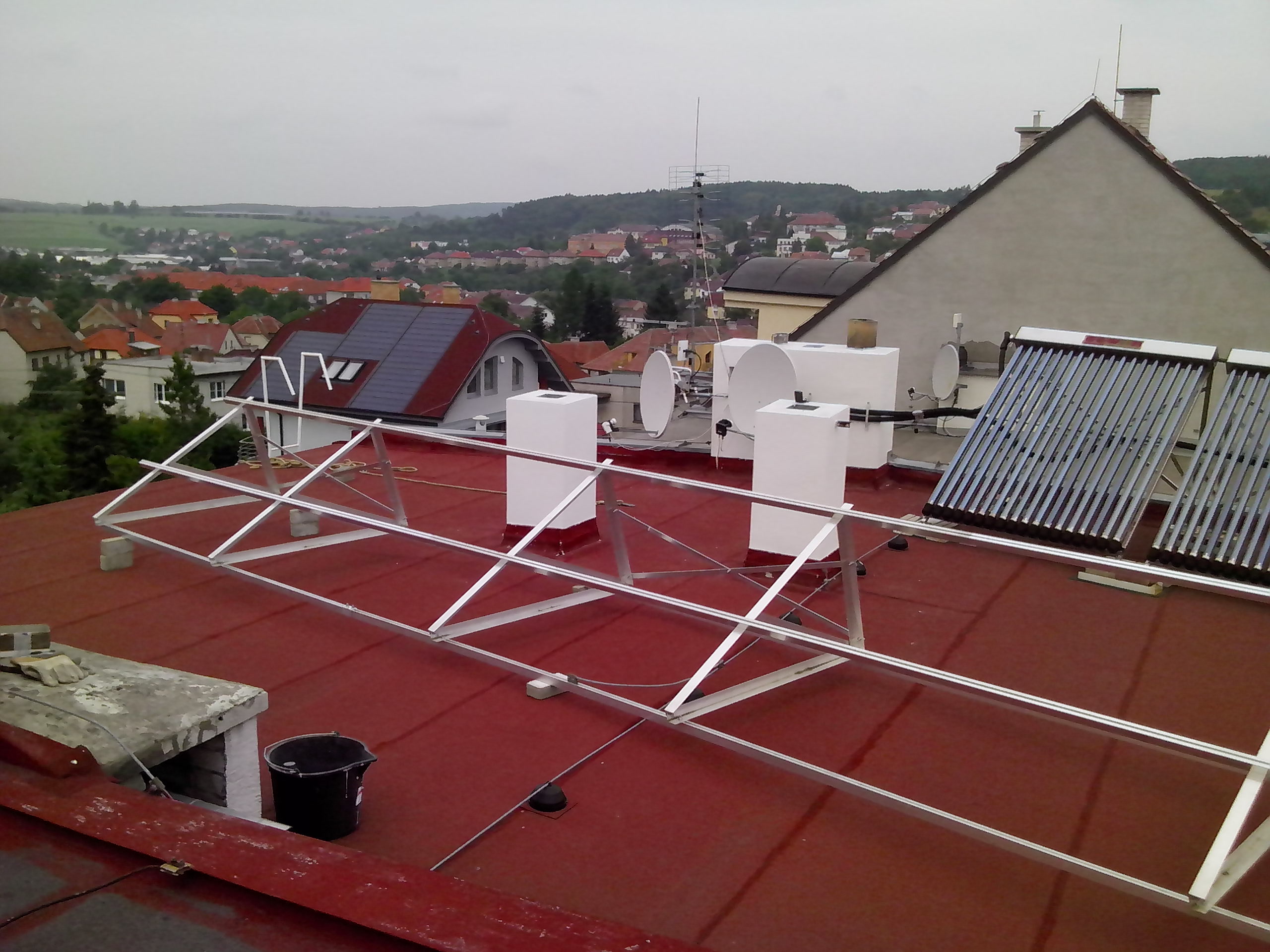

panely budou na střechu ukotveny kotvami na chem. maltu přes prostupy. Mám tam izolace z polystyrenu a nechce se mi tahat zátěž na střechu
10 amorfů bude na streše a 10 pod ní jako stříška nad okny. stejný směr a stejný sklon

Ted k jištění stringů
amorfy budou po dvou ve stringu tj 10 stringů. Musím každý string jistit dvěma 4A pojistkama?
poly budou 3 stringy po třech panelech tam s jištěním každého stringu počítám
k tomu na každý svod bude jeden svodič Citel130V
Nemáte oprávnění prohlížet přiložené soubory.
kdo si hraje nezlobí
9xRenesola 240W+9x Benq 265, 10xAvancis 125W, 6x Leapton 450W, 2xStuder VT65 1xVT 80, 2x XTM4000-48, 40kW Lifepo4..vše ve výstavbě, hotovo 99%. BMW i3 BEV
?
mopadzi
podporuje fórum

Příspěvky: 888
Registrován: úte led 24, 2012 8:55 am

Bílé Karpaty 4,7kW jištění

Příspěvekod mopadzi » čtv kvě 22, 2014 7:08 am

Tak jsem trošku pokročil. Zapojuji měnič a regulátory. Studer XTM4000-48 a 2ksVT65
potřebuji si ověřit že z accu se jistí jen plus pol 200A pojistkou. (v některých schématech je jistěný i minus do měniče)
VT65 mají v dokumentaci nakresleny pojistky k akku jak na plus tak i na minus. Díky za potvrzení správné cesty..
kdo si hraje nezlobí
9xRenesola 240W+9x Benq 265, 10xAvancis 125W, 6x Leapton 450W, 2xStuder VT65 1xVT 80, 2x XTM4000-48, 40kW Lifepo4..vše ve výstavbě, hotovo 99%. BMW i3 BEV
?
mopadzi
podporuje fórum

Příspěvky: 888
Registrován: úte led 24, 2012 8:55 am

Re: Bílé Karpaty 4,7kW

Příspěvekod LIX » čtv kvě 22, 2014 11:23 am

Panele sa vždy istia o niečo väčším prúdom ako je štítkový max.
Z baterky na menič istiť nemusíš, ale môžeš, je to na tebe, menič by mal mať vlastnú poistku. Na ktorú stranu dáš poistku je jedno, či + či mínus, ale väčšinou sa dáva na +. Dve poistky určite nie. Zbytočne robíš stratu. Ja mám na 150A poistke stratu 0,16 V pri odbere 60A...
?
LIX

Příspěvky: 821
Registrován: pon črc 30, 2012 2:43 pm

Re: Bílé Karpaty 4,7kW

Příspěvekod mopadzi » čtv kvě 22, 2014 11:25 am

díky.. provedu to přesně takto
kdo si hraje nezlobí
9xRenesola 240W+9x Benq 265, 10xAvancis 125W, 6x Leapton 450W, 2xStuder VT65 1xVT 80, 2x XTM4000-48, 40kW Lifepo4..vše ve výstavbě, hotovo 99%. BMW i3 BEV
?
mopadzi
podporuje fórum

Příspěvky: 888
Registrován: úte led 24, 2012 8:55 am

Re: Bílé Karpaty 4,7kW

Příspěvekod mypower.cz » čtv kvě 22, 2014 12:03 pm

Zdravim, mam takovy tip, pokud jsem to nekde neprehledl a nepisu neco uz napsaneho, presne tuhle konstrukci jsem montoval s Martinem Kolarikem nekde pobliz Jablunkova (v referencich http://ostrovni-elektrarny.cz/index.php?page=o-nas FVE Bukovec ) na jedne garazi a po zkusenosti zdejsiho clena fora bych doporucil zadni stranu vyplnit necim, aby pod panely nepodfouklo a nestalo se neco zleho. Kotvy muzou drzet pevne ale kdyz tam nejaky material bude.. plast, preklizka cokoliv, urcite bude jistota a vitr tam nepodfoukne. Nemusi, ale sam bych v mem pripade tam neco dal :)
Uživatelský avatar
mypower.cz
R.I.P.

Příspěvky: 4935
Registrován: pát bře 04, 2011 11:36 am

Re: Bílé Karpaty 4,7kW

Příspěvekod mopadzi » ned bře 22, 2015 5:16 pm


Dobrý den
potřeboval bych poradit s umístěním panelů na střechu. chci tam dát 10 ks amorf Avancis 120W a 9ks poly Renesola 250. Ty panely budu orientovat dle obr. Budou nějaké problémy se zastíněním? Každá skupina bude mít svůj regl.
Nemáte oprávnění prohlížet přiložené soubory.
kdo si hraje nezlobí
9xRenesola 240W+9x Benq 265, 10xAvancis 125W, 6x Leapton 450W, 2xStuder VT65 1xVT 80, 2x XTM4000-48, 40kW Lifepo4..vše ve výstavbě, hotovo 99%. BMW i3 BEV
?
mopadzi
podporuje fórum

Příspěvky: 888
Registrován: úte led 24, 2012 8:55 am

Re: Bílé Karpaty 4,7kW

Příspěvekod swan1 » pon bře 23, 2015 1:08 pm

Zdar ,
gúúglim a počítam pár hodín a stále mi to hlava neberie. Začal som s tým 10kW LIFEPO4. Zrejme to bude 200Ah pri 48V.
To je napr. takých 32 článkov 100 Ah..za 130.000.-Kč
Potom som tam pripočítal tie Studery a panely. S bižutériou maloobchodne sa dostávam k 14.000.- EUR.. :shock:

Je to suma ktorú na elektriku z DS spotrebujem za 40 rokov. :!: Varíme na elektrine , mám mezonetový byt 114 m2.
Sledujem odbery v 30 podobných luxusných bytoch v bytovom dome , niektorí dokážu spáliť o 100% energií viac ako ja.
Aj tak by im to stačilo na 20 rokov.

Vydrží Tvoja zostava 20 rokov ?

Určite to máš prepočítané s návratnosťou , kde v týchto jednoduchých výpočtoch robím chybu ?
660Wp - Tristar MPPT60A - 24V 240Ah - Victron 24V/1200W........45Wp - Epsolar30A - 12V 240Ah
?
swan1

Příspěvky: 36
Registrován: pon led 14, 2013 9:49 am

Re: Bílé Karpaty 4,7kW

Příspěvekod hurvayz » pon bře 23, 2015 1:17 pm

To tak nelze brát ani přepočítávat..
To je hobby, tak jak když si koupis novou fabii a za deset let je cena víš kde..
Okolo 11kWp, soustava několika měničů krmící soustavu několik bojlerů.
Uživatelský avatar
hurvayz

Příspěvky: 952
Registrován: čtv bře 20, 2014 9:17 pm
Bydliště: Skoro u SK

Re: Bílé Karpaty 4,7kW

Příspěvekod swan1 » pon bře 23, 2015 2:20 pm

Jasné , tiež mám 10x drahšiu energiu zo slnka ako z DS ale nedám na ňu dopustiť.
Každé hobby niečo stojí... 8-)

Auto je blbá investícia , ale nevyhnutná. Akurát som virtuálne napočítal cenu Fabie kombi pre manželku a vyšla
zrovna na 13.900.- Eur...... :mrgreen:
660Wp - Tristar MPPT60A - 24V 240Ah - Victron 24V/1200W........45Wp - Epsolar30A - 12V 240Ah
?
swan1

Příspěvky: 36
Registrován: pon led 14, 2013 9:49 am

Re: Bílé Karpaty 4,7kW

Příspěvekod hurvayz » pon bře 23, 2015 2:59 pm

Zas kdyz už investovat, tak do pořádných komponentů hned ze začátku. Jo to ví tady každý..joo kdybych to věděl...taky bych..každý pokračování zná
Znám hodně známých co auto nechtějí a nechybí jim..
Špatnych investic je za zivot hned několik. Ale péct v troubě a koukat jak elektr. stojí- k nezaplacení.
Naposledy upravil hurvayz dne pon bře 23, 2015 3:05 pm, celkově upraveno 1
Okolo 11kWp, soustava několika měničů krmící soustavu několik bojlerů.
Uživatelský avatar
hurvayz

Příspěvky: 952
Registrován: čtv bře 20, 2014 9:17 pm
Bydliště: Skoro u SK

Re: Bílé Karpaty 4,7kW

Příspěvekod fugas » pon bře 23, 2015 3:05 pm

Ahoj.
Je to koníček.Nebo třeba,kamarád nemá přípojku,nemá na ni hotovost.Takže buď centrála,nebo slunce a to se pak oproti benzínu vrací sakra rychle.Nebo tu USkonvoji dojde nafta a zdrží se jako před lety konvoj CCCP...Tento terč na našem čele pak může velmi snadno zapříčinit třeba přetržení vedení a cena za kWh půjde do kilogramů zlata...Všechno je relativní.
Isolar 5kW (Axpert klon), LiFePo4 202Ah Lishen 18s.Nyní v přestavbě P106 Electric z projektu LiFePo4 na LiIon 100Ah.
Uživatelský avatar
fugas
podporuje fórum

Příspěvky: 1908
Registrován: sob pro 21, 2013 6:58 pm

Re: Bílé Karpaty 4,7kW

Příspěvekod swan1 » pon bře 23, 2015 4:06 pm

No , tak tu sa určite nešetrilo..
Značkové panely , regulátory + menič Studer a líthium.
S týmto nádobíčkom zrejme sa tak na 10 rokov môžeš odtrhnúť od siete.

Fajn pocit , určite to stojí za to !

Kolega má kúpené rovnaké komponenty od Studer , už sa teším na realizáciu... *sun*
660Wp - Tristar MPPT60A - 24V 240Ah - Victron 24V/1200W........45Wp - Epsolar30A - 12V 240Ah
?
swan1

Příspěvky: 36
Registrován: pon led 14, 2013 9:49 am

Re: Bílé Karpaty 4,7kW

Příspěvekod mopadzi » pon bře 23, 2015 9:24 pm

Pánové, syslím to už několik let..těch avancisů mám nakoupeno 36...A rozhodně to nejsou takové peníze jak uvádíte..(Lifepo4 jsou za mín než polovičku, avancis po 1950.-, REnesola po 4k. Studer nakupuji za jiné peníze než se tu inzeruje td...)Ted už mám konečně práce na baráku skoro hotové a žena nebude prskat, když budu zase koníčkařit.
Spiš by mě zajímalo zda nebudou problémy s částečným zastíněním...
kdo si hraje nezlobí
9xRenesola 240W+9x Benq 265, 10xAvancis 125W, 6x Leapton 450W, 2xStuder VT65 1xVT 80, 2x XTM4000-48, 40kW Lifepo4..vše ve výstavbě, hotovo 99%. BMW i3 BEV
?
mopadzi
podporuje fórum

Příspěvky: 888
Registrován: úte led 24, 2012 8:55 am
