A zase to Uzemnění

Příspěvek od Skrat »

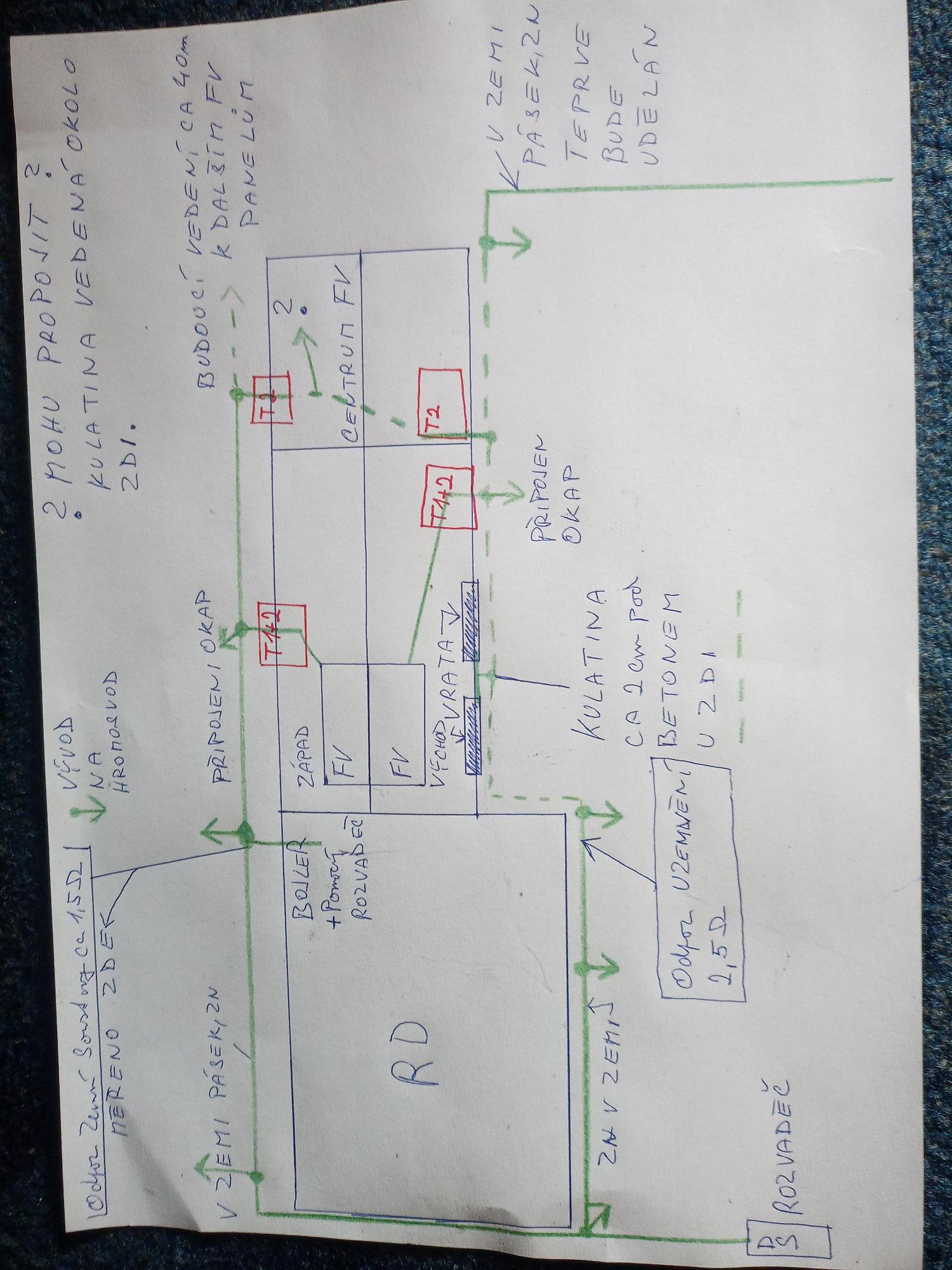

uzemnění I.JPG
uzemnění I.JPG
Dobré ráno
Čím výc tu čtu o uzemnění tím víc mám v tom bordel.Sehnal sem za výměný obchod předpěťovky tak sem je použil jak si myslím že je dobře.Prosím o posouzení.Takto to mám zapojeno na 24V systém.Plánuji (pomalu se připravuji) postavit druhou
FV na 48V systém a dle posouzení bych to zapojil stejně.
Předem upozorňuji že RD ani ostatní budovy NEMAJ ZATÍM Hromosvod!!
Červený otazník je plánovaný vedení k budoucí FV 48V.Vzdálenost ca 40m převázně v zemi.U FV panelů zase T1+T2.
Prosím o posouzení,Ptejte se,klidně nadávejte, hlavně než kopnu do zemně abych byl připraven.Veškeré vedení je zmní pásek ZN nebo kulatina na hromosvody.(ta měká).
Děkuji Skrat
24V systém. V=1760Wp,Z= 3520Wp.J= 720Wp.Baterky Lion 600Ah celkem.Regulátor 2x6415AN+Must 80A/3000W+1x4415N na jižní stranu.Měnič victron 1200W+350W.Jako záloha olovo šrot. Axpert VP 24/3000W na přebytky.Vše stále ve výstavbě.Začínám stavět 48V systém pro RD.Zatím 7,38kWp jih,Lion 900Ah.Epever 48/2000W na přebytky ,Victron 500W,Epever 5kW
Mojm10
Příspěvky: 250
Registrován: ned bře 22, 2020 11:55 am

Re: A zase to Uzemnění

Příspěvek od Mojm10 »

Moc tomu nerozumim.
Bude hromosvod nebo ne?

Pokud nebude tak prepetovky na primy zasah nebudou stacit. Na nejakou indukci mozna.

Ta prepetovka ma 16mm2 medi nebo ekvivalnet s co nejmensimi ohyby a odporem vuci zemi?

Strecha je plech?
Uživatelský avatar
Skrat
Příspěvky: 593
Registrován: sob zář 24, 2016 10:39 pm
Lokalita: Veselí nad lužnicí
Systémové napětí: 48V
Výkon panelů [Wp]: 7,38kWp
Kapacita baterie [kWh]: 900Ah
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Veselí nad Lužnicí

Re: A zase to Uzemnění

Příspěvek od Skrat »

Odpovědi: Střecha betonová krytina
Přepěťovky spojený 16 mědí a kulatinou AlMgsi (ta na hromosvody) přímí zásach =pomůže max modlidba
Hromosvod: zatín není--plánuje se ,není čas,jednou bude
24V systém. V=1760Wp,Z= 3520Wp.J= 720Wp.Baterky Lion 600Ah celkem.Regulátor 2x6415AN+Must 80A/3000W+1x4415N na jižní stranu.Měnič victron 1200W+350W.Jako záloha olovo šrot. Axpert VP 24/3000W na přebytky.Vše stále ve výstavbě.Začínám stavět 48V systém pro RD.Zatím 7,38kWp jih,Lion 900Ah.Epever 48/2000W na přebytky ,Victron 500W,Epever 5kW
Uživatelský avatar
Skrat
Příspěvky: 593
Registrován: sob zář 24, 2016 10:39 pm
Lokalita: Veselí nad lužnicí
Systémové napětí: 48V
Výkon panelů [Wp]: 7,38kWp
Kapacita baterie [kWh]: 900Ah
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Veselí nad Lužnicí

Re: A zase to Uzemnění

Příspěvek od Skrat »

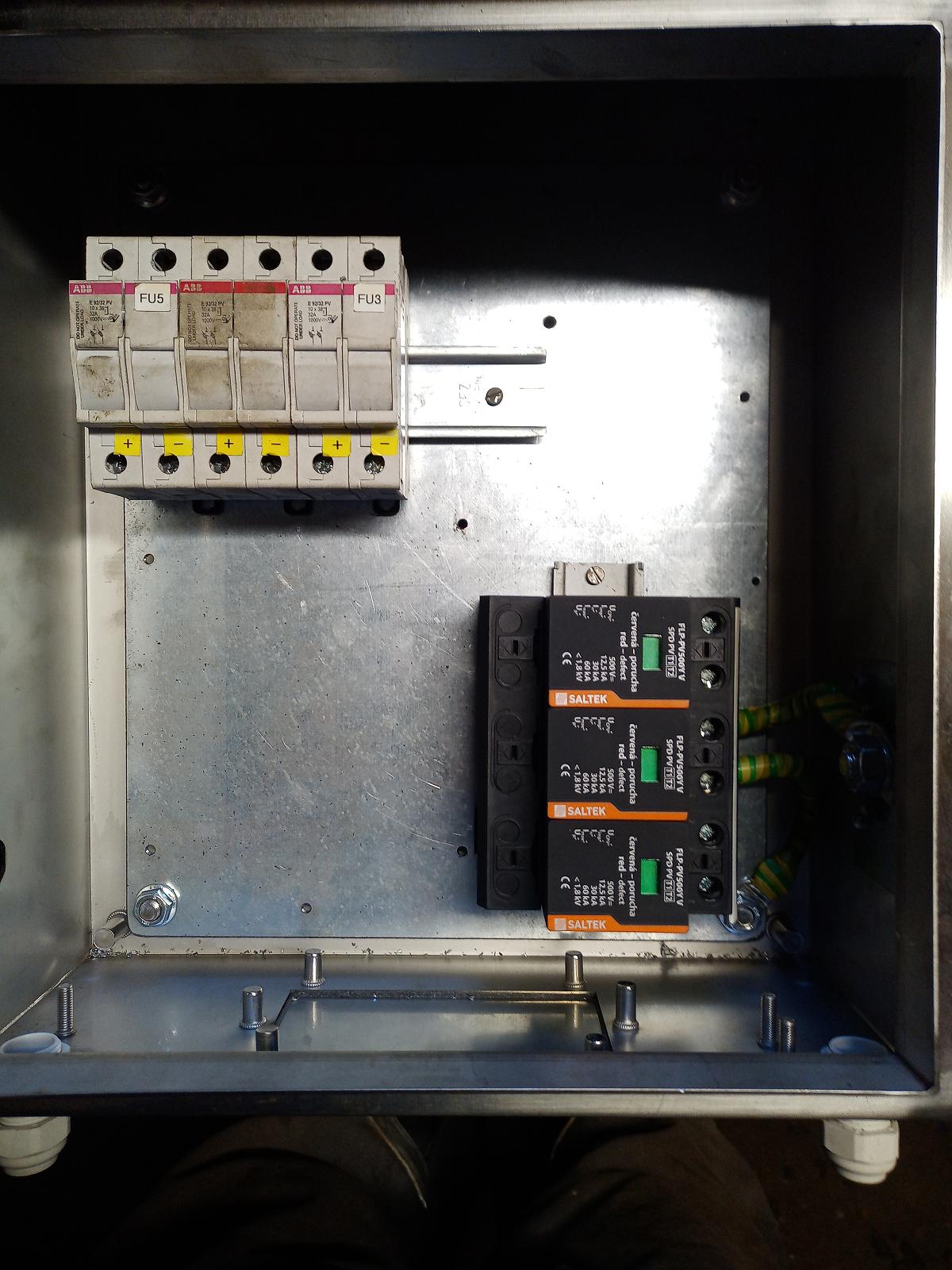

cobmibox zapojení.JPG
Dobrý den.

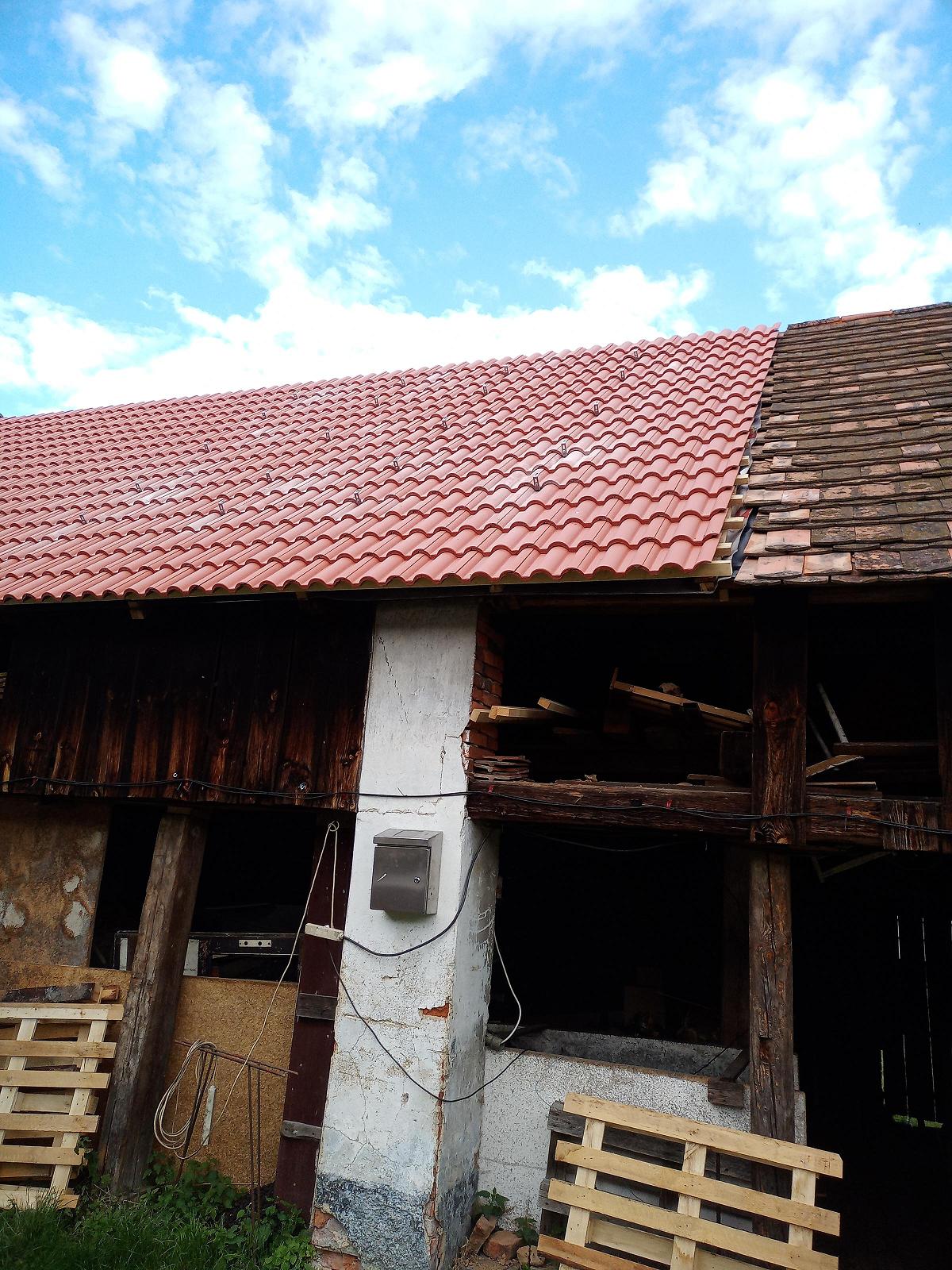

Po opravě střechy jsem začal montovat háky na panely a skříňku na pojistky s přepěťovkou.
Do krabice s pojstkami jsem dal přepěťovku na 500V T+T2.Ano je to velké napětí,ale vedení povedu ca 40m k dalšímu rozvaděči kde je přepěťovka T2
na 130V a T1 na 500V a aš pak k regulátoru.Konstrukce panelů propojená s plechovým rozvaděčen(s přepěťovkou 500V) a dál svedeno k zemnícímu pásku.Po 40m
je také plechový rozvaděč propojen s zemnícím páskem který je stejný jako u první přepěťovky.
Dotaz zní: mám dát do první plechový krabice ještě přepěťovky na 130V T2 ??. ustarého systému 24V to tak mám
Chci ušetřit na přepěťovkách 130V T2. T1 ještě mám
Děkuji
24V systém. V=1760Wp,Z= 3520Wp.J= 720Wp.Baterky Lion 600Ah celkem.Regulátor 2x6415AN+Must 80A/3000W+1x4415N na jižní stranu.Měnič victron 1200W+350W.Jako záloha olovo šrot. Axpert VP 24/3000W na přebytky.Vše stále ve výstavbě.Začínám stavět 48V systém pro RD.Zatím 7,38kWp jih,Lion 900Ah.Epever 48/2000W na přebytky ,Victron 500W,Epever 5kW
