Pokus o malou elektrárnu v garáži

Porada před realizací, doporučení, rady, nápady týkající se plánovaných ostrovních nebo poloostrovních systémů, projektování, zkušenosti, schémata, vhodné komponenty
Franta2776
Příspěvky: 2553
Registrován: pon úno 01, 2021 4:00 pm

Pokus o malou elektrárnu v garáži

Příspěvek od Franta2776 »

Představení domu a systému.Lokalita střední Morava.Tepelná ztráta domu je cca 4kW při -12stupních.Dům je přízemní střecha cca 300m2 viz příloha.V loňském roce byla spotřeba v domě 8MWh elektřiny + 5m3dřeva.O ohřev vody a přitápění v přechodném období se stará 90 heat pipe trubic umístěných na jihozápadní straně+ aku 600l+200l bojler.Systém byl spuštěn v létě 2013 a od té doby má více než 2500 provozních hodin,děláno svépomocí bez dotací.V létě přebytky do bazénu 45m3 napuštěného pouze dešťovou vodou z jímky na deštovou vodu taky bez dotací.Dům obývám já 54let+manželka+dva dospělí syni studující VŠ jeden je doma občas na víkendy+německý ovčák+dvě kočky.Zvířatům se celkem pravidelně vyvařuje stejně jako páníčkovi.
Vytápění interiérový kotel Verner 13.1 se zadním přikládáním+ všude předimenzované podlahové topení a izolace domu.
Vzděláním elektro SŠ 25let mimo obor.

V současné době funguje 8050Wp jako počáteční modul(spuštěno 1 září).12x jinko495W ve stringu po 6ks +7x335WLeapton jako jihozápaní string.Měnič Easun VM2 5500VA.Baterie Litokala Aliexpress 260Ah+doplňky hlavně Aliexpress.

Zatím jsem investoval 130000kč a váhám jestli mají další investice smysl,očekávám i nějakou dlouhodobou návratnost a jako vše co doma buduji bez dotací.Vždy to vyšlo levněji.Místa na panely je dost na střechu se mi vleze odhadem 30kWp panelů.

Cílem je snížit závislost domu,přes léto dobíjet budoucí elektromobil a v důchodě mít levnou energii.
Naposledy upravil(a) Franta2776 dne pon zář 27, 2021 10:41 pm, celkem upraveno 4 x.
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Franta2776
Příspěvky: 2553
Registrován: pon úno 01, 2021 4:00 pm

Re: Pokus o malou elektrárnu v garáži

Příspěvek od Franta2776 »

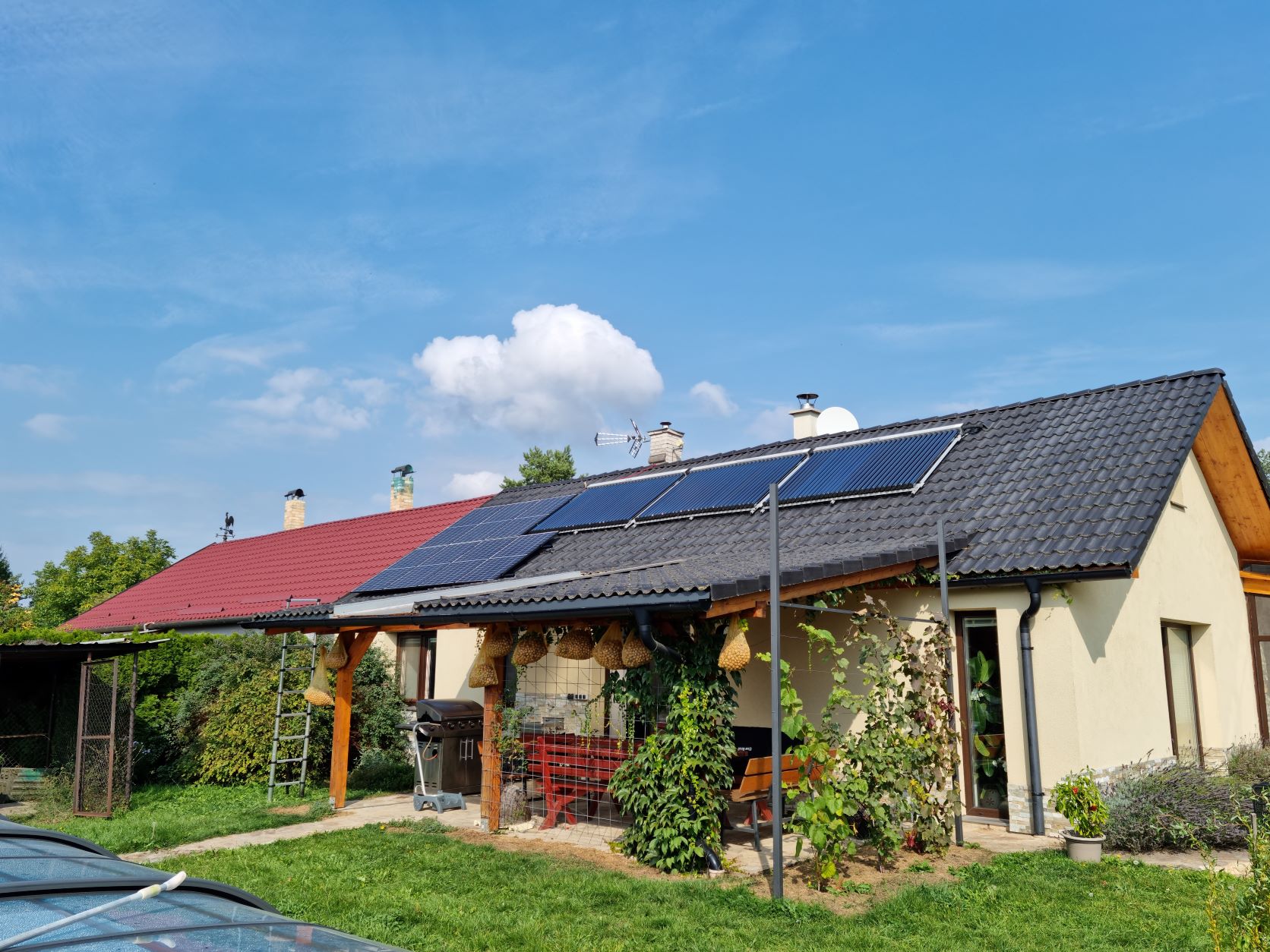

Jihovýchodní foto
Přílohy
Naposledy upravil(a) Franta2776 dne pon zář 27, 2021 10:46 pm, celkem upraveno 1 x.
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Franta2776
Příspěvky: 2553
Registrován: pon úno 01, 2021 4:00 pm

Re: Pokus o malou elektrárnu v garáži

Příspěvek od Franta2776 »

Velikost elektrárny,rozvaděč není zatím učesaný a celý.Zapojené baterie jsou na provizorní podložce.
Přílohy
Naposledy upravil(a) Franta2776 dne pon zář 27, 2021 10:42 pm, celkem upraveno 3 x.
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Franta2776
Příspěvky: 2553
Registrován: pon úno 01, 2021 4:00 pm

Re: Pokus o malou elektrárnu v garáži

Příspěvek od Franta2776 »

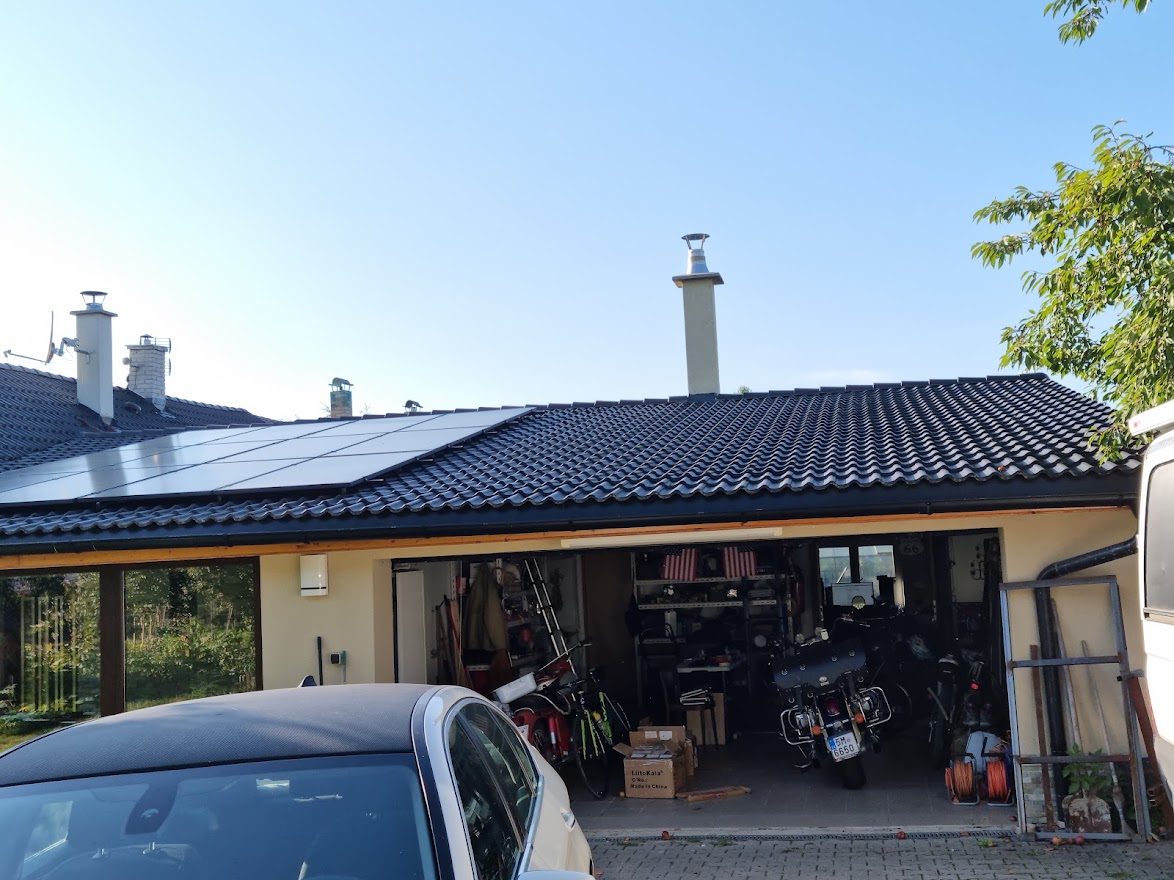

Jihozápadní pohled
Přílohy
20210927_133639 (2).jpg
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
kodl69
Příspěvky: 7431
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Pokus o malou elektrárnu v garáži

Příspěvek od kodl69 »

Ty baterky bych dal do samostatné skříně, tohle je trochu dost nepraktický řešení. Nějakou skříň bych asi dokázal najít. Ale nebide 60cm široká...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Franta2776
Příspěvky: 2553
Registrován: pon úno 01, 2021 4:00 pm

Re: Pokus o malou elektrárnu v garáži

Příspěvek od Franta2776 »

Dnes u nás ráno tma jak v pekle z panelů lezlo 300W.Baterka vycuclá.Přepnuto na peklo.Měl bych dotaz ohledně přepínání na peklo.Mám 3 fázový přepínač sítí a když je zátěž více než 3kW ,tak mi to při přepnutí na síť vyrazí jistič před elektroměrem 3x25A.Máte to podobně nebo mám blbý jistič???
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Franta2776
Příspěvky: 2553
Registrován: pon úno 01, 2021 4:00 pm

Re: Pokus o malou elektrárnu v garáži

Příspěvek od Franta2776 »

kodl69 píše:Ty baterky bych dal do samostatné skříně, tohle je trochu dost nepraktický řešení. Nějakou skříň bych asi dokázal najít. Ale nebide 60cm široká...
Jí potřebuju šířku 60cm na rozepření článků mezi stěny mám tam vložený cca 1 cm silný kus hliníku.Přidám přes skříň závitovou tyč na stažení a horní řada článků přijde trochu zvednout na ruku s klíčem.V plánu mám přes zeď ven dát malý plastový rozvaděč a do něho pojiskový odpojovače a přepěťovky,aby to člo z venku vypnout.Dnes vidím,že každý panel dobrý:))
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Uživatelský avatar
marko250
Příspěvky: 3369
Registrován: ned led 12, 2014 7:41 pm
Lokalita: Hlučín
Bydliště: Hlučín

Re: Pokus o malou elektrárnu v garáži

Příspěvek od marko250 »

3x25A mám a přepínám klidně běžících 7kW na měniči,nejčastěji to dělala vodárna do dvou běžících silových spotřebičů(myčka,varná),ale letos na ní mám softstart, tak netuším co bude,ještě jsem se k nule na baterce nedostal od února :-) .
12.68kWp/JZ-50°/20xChaori 230 ,JV-90°/8xLeapton 650 + <JZ-90° /8xGWL / Sunny Mono 310, regl Midnite Classic 150<89A> , 1x EASUN <80A> a 1x MakeSkyBlue <60A>,baterka 17s 54.4VDC LFP4/784Ah<uloží 42kWh>,měnič XTH 8000-48V špičkově 21kW
Franta2776
Příspěvky: 2553
Registrován: pon úno 01, 2021 4:00 pm

Re: Pokus o malou elektrárnu v garáži

Příspěvek od Franta2776 »

Mám tento měnič viz štítek.Co mě zaráži je funkce MPPT regulátoru.Mám tři stringy jeden 280V a dva 289V.Nominal voltage MPPT je 240V.Když není dostatek výkonu,tak Mppt sjede k 200V a pískne,při tom klesne proud,stoupne PV napětí a tak několikrát dokola jako by se odpojily panely.Vadí mi to pískání a kolísání výkonu.Je to běžné??Není potřeba více panelů ve stringu a vyšší napětí???Pokud si najde pracovní bod a je dost slunce jede bez problému.

Opraveno
Přílohy
Naposledy upravil(a) Franta2776 dne úte zář 28, 2021 1:58 pm, celkem upraveno 1 x.
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
rva
Příspěvky: 3597
Registrován: úte dub 23, 2013 10:21 am
Lokalita: Kousek od Lysé nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 46000
Kapacita baterie [kWh]: 40
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Kousek od Lysé nad Labem

Re: Pokus o malou elektrárnu v garáži

Příspěvek od rva »

5 stringů? A jaký výkon mohou dát dohromady? Méně než 6000 W? To vypadá spíš na opačný problém - výkon přesáhne těch 6000 W a panely jsou odpojeny. Pak se opětovně připojí a z Voc napětí je napětí postupně snižováno aby nebyl překročen výkon 6000 W. Dlouhodobě bych to tak neprovozoval, mně kvůli tomu uvnitř odešlo relátko, přes které se panely odpojují.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
Franta2776
Příspěvky: 2553
Registrován: pon úno 01, 2021 4:00 pm

Re: Pokus o malou elektrárnu v garáži

Příspěvek od Franta2776 »

Ne 3 stringy dohromady 8050Wp,ale 2 na jihovýchod a jeden na jihozápad otočené různými směry.Podle číňanů je max proud Mppt 25A.Spíš jde o to,že to dělá při různém proudu někdy při 12A a někdy při 21A,když to napětí klesne na 200V a on hledá nový pracovní bod.Výkon je někdy 2kW a někdy 4kW.
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
rva
Příspěvky: 3597
Registrován: úte dub 23, 2013 10:21 am
Lokalita: Kousek od Lysé nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 46000
Kapacita baterie [kWh]: 40
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Kousek od Lysé nad Labem

Re: Pokus o malou elektrárnu v garáži

Příspěvek od rva »

Na pískání bývá v menu položka, kterou se vypne a už ani nepípne. Tedy polovina problému by mohla být vyřešena. U mých jsem pípání rovněž vypnul - ráno a večer pípali jak o závod.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
Franta2776
Příspěvky: 2553
Registrován: pon úno 01, 2021 4:00 pm

Re: Pokus o malou elektrárnu v garáži

Příspěvek od Franta2776 »

To mám vypnuto.Je to zvuk jako by bylo volné magnetické jádro.Ty měniče máme 2ks a chovají se totožně.Když není na panelech výkon,klesne napětí a jako by se to odpojilo a nabíhá znovu.Potom si najde pracovní bod a pokud se nezmění svit je vše ok.
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Uživatelský avatar
kybos
Příspěvky: 2733
Registrován: sob zář 08, 2012 10:40 pm
Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 15000
Kapacita baterie [kWh]: 40
Bydliště: v údolí mezi kopci

Re: Pokus o malou elektrárnu v garáži

Příspěvek od kybos »

Franta2776 píše:Dnes u nás ráno tma jak v pekle z panelů lezlo 300W.Baterka vycuclá.Přepnuto na peklo.Měl bych dotaz ohledně přepínání na peklo.Mám 3 fázový přepínač sítí a když je zátěž více než 3kW ,tak mi to při přepnutí na síť vyrazí jistič před elektroměrem 3x25A.Máte to podobně nebo mám blbý jistič???
Je potřeba přepínat v synchronizovaném a sfázovaném stavu.
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
Franta2776
Příspěvky: 2553
Registrován: pon úno 01, 2021 4:00 pm

Re: Pokus o malou elektrárnu v garáži

Příspěvek od Franta2776 »

Už jsme přišel na závadu.Někdy nastane stav,kdysi přepínač síti cvakne na síť a hned zpět.On je mrcha strašně rychlá stačí mikrovýpadek měniče a přitom jde jak jistič 25A Bypass+ hlavní 3x25A ven.Asi to bude chtít vyzkoušet časové relé,aby nemohl tam a zpět.Ty přechodový stavy při vybité baterii nemám vyzkoušené.Zatím bylo slunce dost.
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
LIX
Příspěvky: 856
Registrován: pon črc 30, 2012 3:43 pm
Lokalita: Trnava
Systémové napětí: 48V
Výkon panelů [Wp]: 4900
Kapacita baterie [kWh]: 7,5
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Pokus o malou elektrárnu v garáži

Příspěvek od LIX »

Prečo prepínanie neprenecháš na menič? Ten má aspoň s fázu totožnú s DS. Kybos má pravdu, treba prepínať vo sfázovanom stave. Osobne by som prepínanie riešil iba ručným prepínačom v prípade poruchy meniča a prepínanie samotné nechal na menič ak disponuje touto funkciou.
kodl69
Příspěvky: 7431
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Pokus o malou elektrárnu v garáži

Příspěvek od kodl69 »

měnič je na jedné fázi... To by si moc nepomohl.
Já mám schválně přepnutí tam zpožděný o 0.3s a přepnutí na DS o 2s - to proto, že měnič se behem 1s pokusí znovu nastartovat, tak aby to necvakalo semo tamo jak u tebe...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Franta2776
Příspěvky: 2553
Registrován: pon úno 01, 2021 4:00 pm

Re: Pokus o malou elektrárnu v garáži

Příspěvek od Franta2776 »

To přepínání se zpožděním mi tak vychází taky nebo startovací tlačítko přes ovládací kontakt toho přepínače a když odpadne,už se nevrátí a musí se ručně nahodit.Tím by to bylo bezpečnější.
Vypadá to že tem MPPT má v sobě omezovací obvody,že při určitým napětí má omezen určitý max proud.Pak to omezuje asi to odpojovací relé jak psal RVA.Protože teď na večer pracuje i při 150V.Nejraději má 210-220V.
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Franta2776
Příspěvky: 2553
Registrován: pon úno 01, 2021 4:00 pm

Re: Pokus o malou elektrárnu v garáži

Příspěvek od Franta2776 »

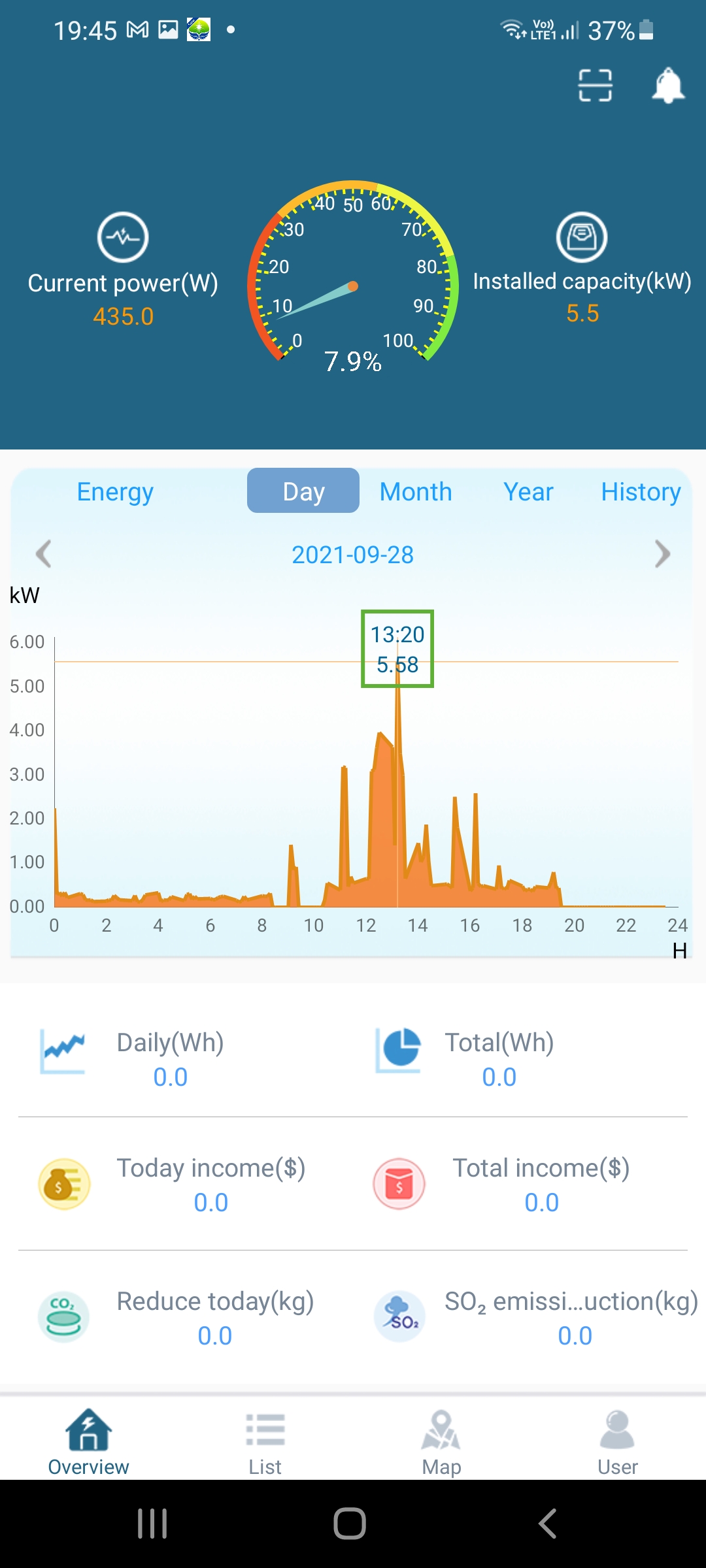

Dnes 13:20 technické maximum 5,58kW.Toto Easunu funguje.
Přílohy
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
Franta2776
Příspěvky: 2553
Registrován: pon úno 01, 2021 4:00 pm

Re: Pokus o malou elektrárnu v garáži

Příspěvek od Franta2776 »

Tak mám bilanci prvního měsíce provozu.
360kWh vlastní výroba el.energie
45kWh nákup z pekla
cca 89% soběstačnost na el energii
pokud započtu TUV trubičáky cca 250kWh tepla
Tak soběstačnost 93% na meziplanetární energii:))a to se vyplatí
18190Wp=13500Wp jihovýchod 27x500Wp, 4690Wpjihozápad Leapton 14x335Wp, cca 8000W 90ks vakuové trubice jihozápad, baterie štítkových 73kWh(Lifepo4 17Sx260Ah, trakční gel štítkových 1230Ah), Axpert Max 7200VA, Easun Isolar 5500VA,Mppt Easun 6048
Pojízdná FV 200Wp=2x100Wp flexibilní+4x280Ah lifepo4+měnič 1500W
