Fotovoltaika na střešním stanu.

Příspěvek od marko250 »

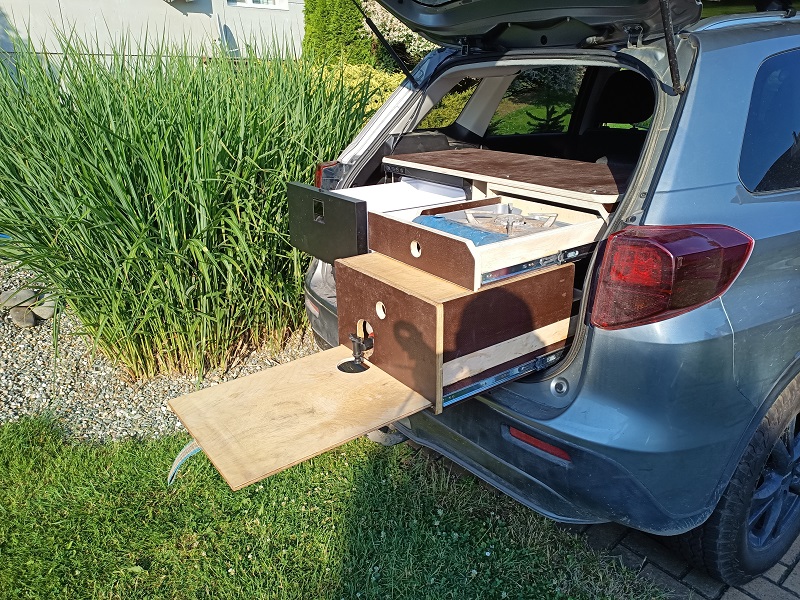

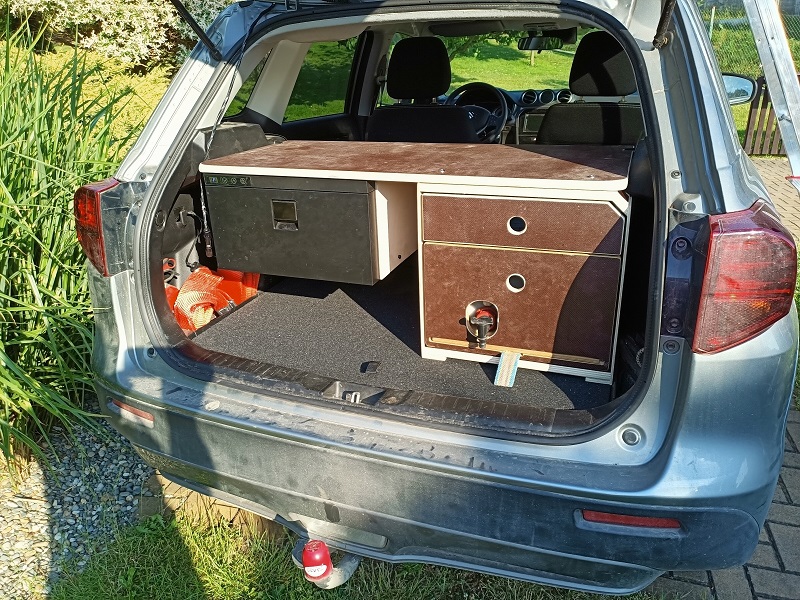

Tak jsem spustil čtvrtou FVE :-),né jen sranda ,tohle je jen 100W pidipanel s PWM a napojením na autobaterku.Po předešlých zkušenostech na Jeepu jsem ani chvilku neváhal a zakoupil další komponenty na další auto,které se postarají o zdravou autobaterku a nastartování,tedy spuštění mild hybridního systému ve Vitaře.A samozřejmě kompresorovou lednici ,LED světlo,dobíječky atd. Jelikoš jsem si už koupil menší auto pro dva a spát se v něm ve dvou nedá,tak přišla na řadu výroba střešního stanu a do kufru menší vestavba pro kempení v přírodě(Bosna,Černá Hora,Albánie,Rumunsko,Slovensko,Ukraina,Polsko),prostě kam nás Vitara doveze a dovolená s počasím dovolí.
Nákup komponent proběhl tentokrát v ČR,jelikoš předchozí flexi panely z Číny sakramensky zdrahly ze 100 na 180 doláčů a to už se dá koupit holandský 100W panel s PWM reglem líp v Hadexu v Ostravě,do toho by přibylo samozřejmě ještě jisté clo a dph.

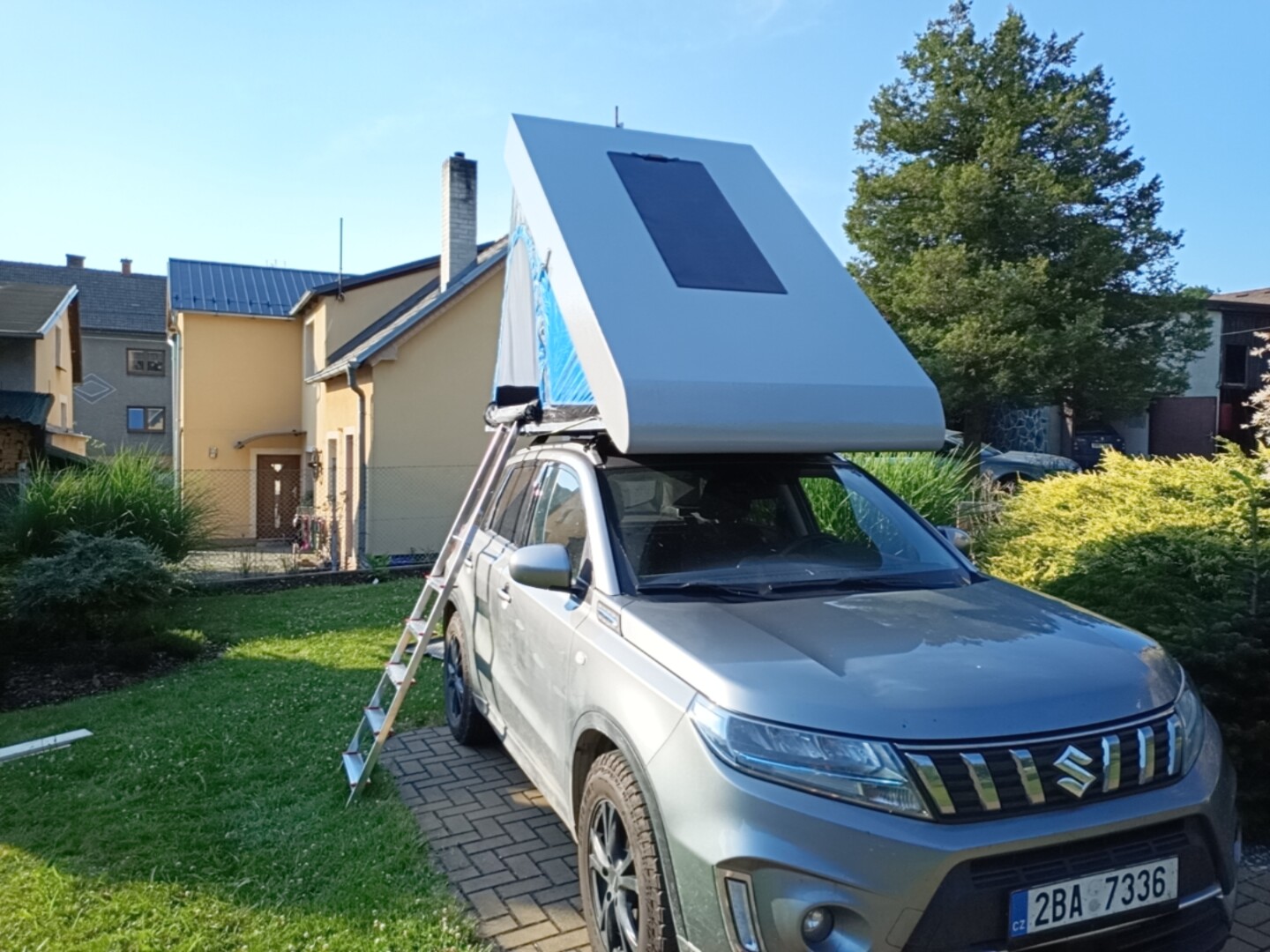

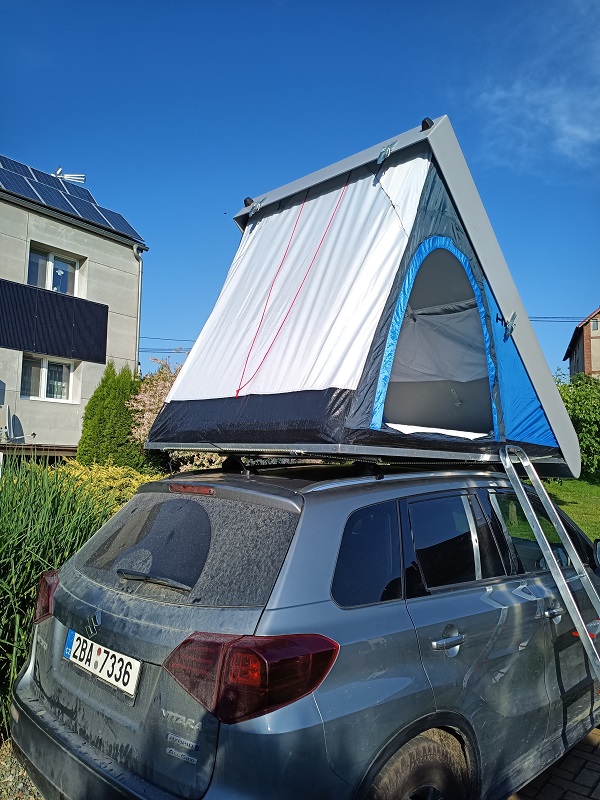

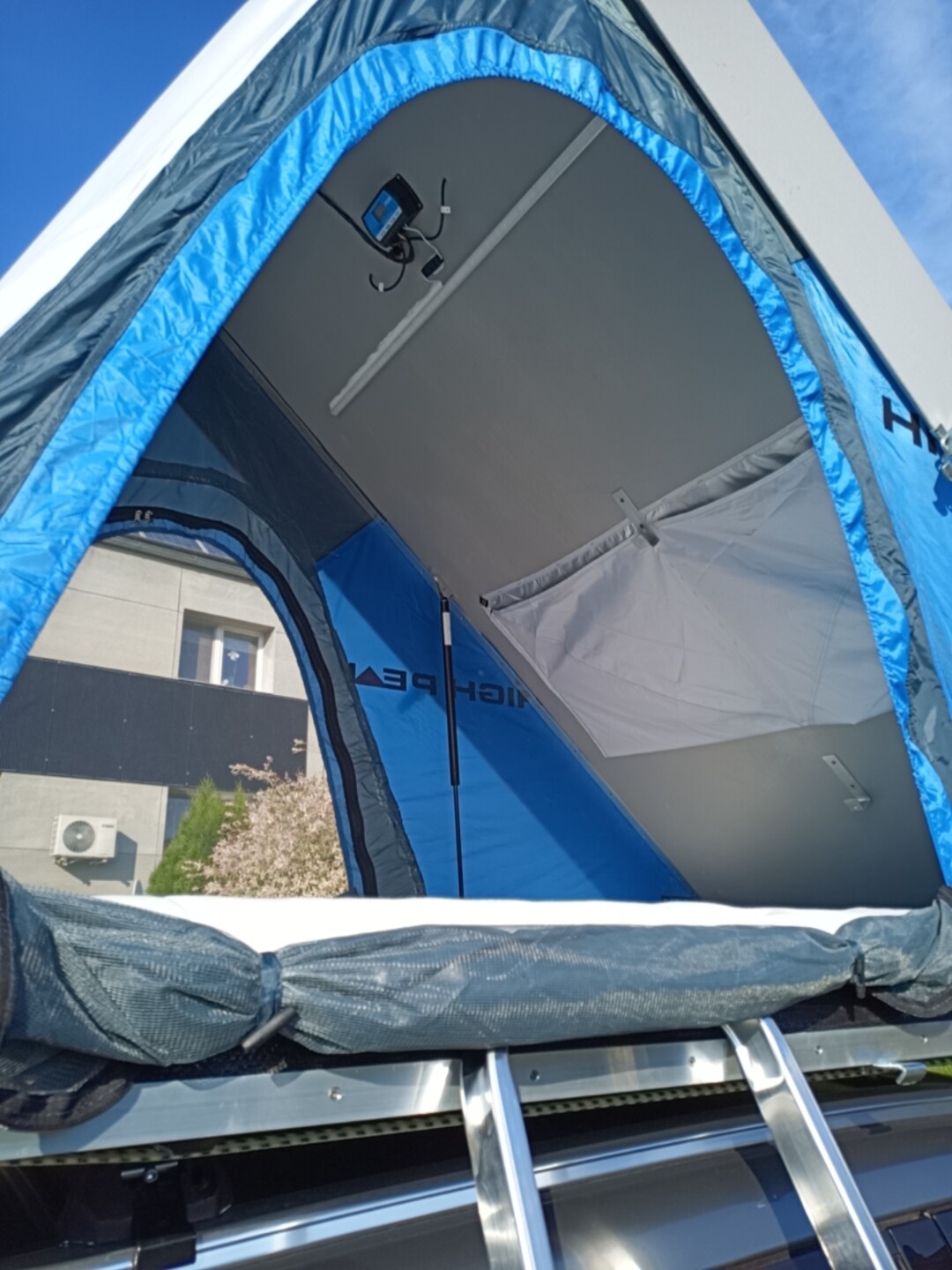

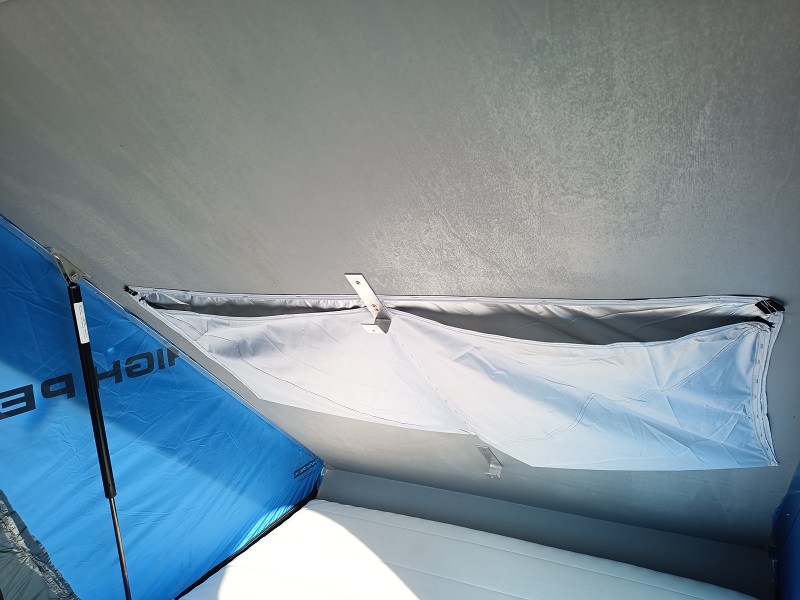

Nalepení šlo tentokrát až po finální povrchové úpravě boxu na střešní stan,použil jsem barvu na bazény a betonové průmyslové podlahy.Box jsem dělal rámovou konstrukci smrk ,výplň polystyrén a obal nalepen oboustranně PUR lepidlem z 4mm topolové překližky,bočnice taky překližka 8mm(dvě čtverky) spojené poctivě v rozích na sdružené čepy,aerodynamické čelo jsem vymodeloval z polystyrénu a potáhl laminací.Vznikl problém s agresivní barvou,která naleptala polyš pod laminátem a došlo k malému propadnutí.Na víko jsem použil dvě plynové vzpěry z Valmezu na zakázku se silou 220N každá a roztažená délka 930mm,mají oka a dodali i držáky s čepy.Na víko přišly uzávěry z Librosu,takové typické jako na bočnicích auto vozíků.Pak se box uchytil na 100kg příčníky,to pro jistotu jinak má box do 60kg i s žebříkem a výbavou na spaní a velkou 10x130x200cm matrací.Samotné stěny stanu jsem sešil ze tří stanů a znova podlepil těsnící páskou ve švech a našil i oka pro kabel z reglu.Nevěřili byste jaká potíž je sehnat firmu na technické šití stanů,či čalouníka na atipickou matraci s potahem,padaly sumy 14-25tKč za plachtu na stan , 9tKč za matraci a termíny listopad 2021.Tři stany vyšly na 3200Kč a matrace s potahem( větší 140cm Ikea) 1960Kč,pak den střihu a druhý den šití na stroji+horkovzduška na podlepení švů a bylo hotovo a to jsem tyto činnosti nikdy nedělal.

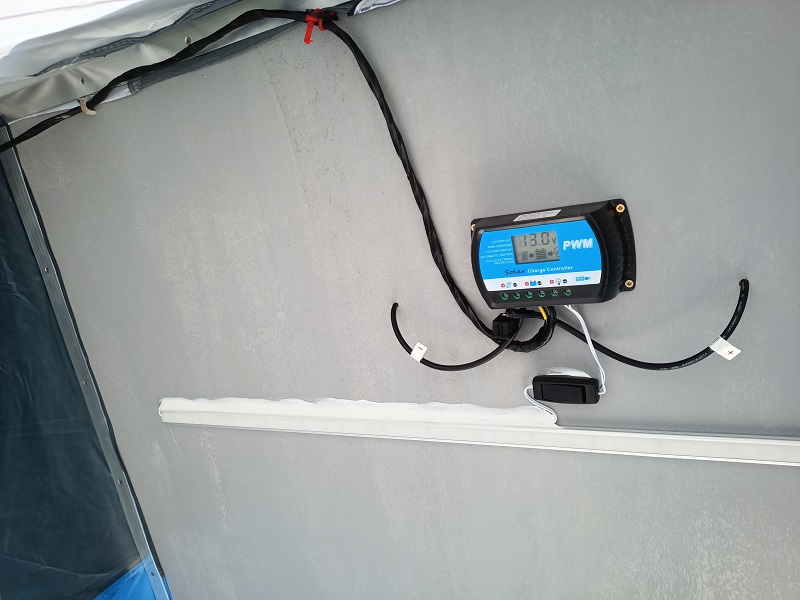

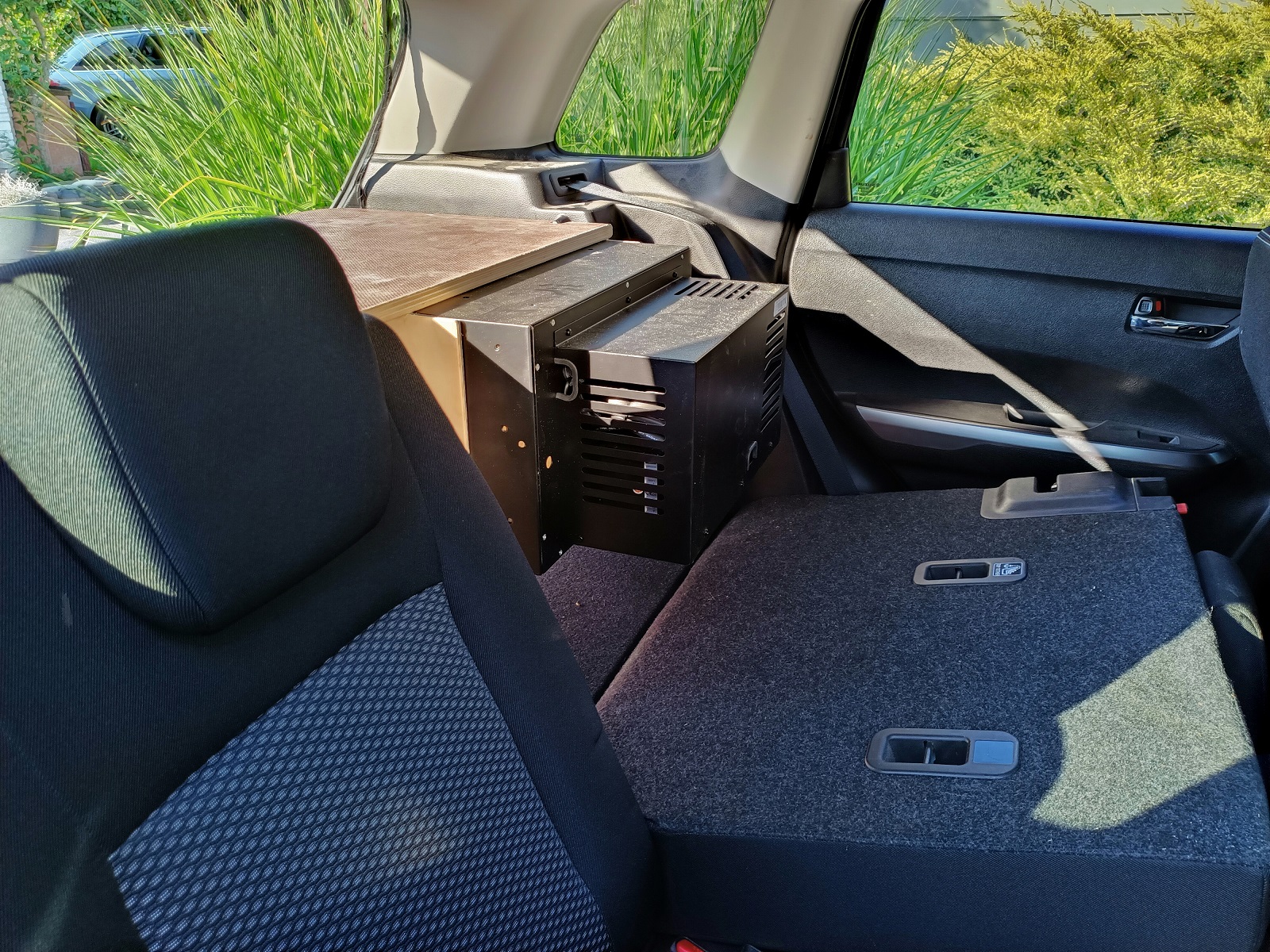

Každopádně jsem měl dylema jak propojit panel na boxu až na autobaterku,protože soudruzi japonci nenechali živou autozásuvku v kufru,ani panelu ve předu,prostě vypneš klíček vypneš i je.Asi původní zaměření SUV už není co bývalo a počítá se jen s pozéry jezdícími po městě bez lednice :-) .Ale zpět k zapojení,řešil jsem praktičnost a bezpečnost šla trochu stranou,tak regl nakonec skončil v boxu a mám tam vypínač na plus pólu panelu do něj.Musel jsem řešit sklápění a dostatečný ohebný kabel až do kufru auta a tahat dvojlinku z motoru od baterky až do toho kufru extra.Tam jsem dal rozbočku dvě MC4 a autozásuvku na kabelu pro kompresorovou lednici.Na baterce je pojistka,ale bojím se toho reglu uvnitř boxu ,z kterého mám vývod na LED pásek s vypínačem a ještě je v něm 5V USB zděř pro nabití mobilů atd.
Prostup solárního kabelu z panelu jde hned skrze střechu do reglu 4m2 a je to asi 30cm,ten plus pól ještě přez 16A kolébkáč,než šel do svorkovnice.Z reglu vývod do kufru na MC4 má asi 3m a složil jsem ho z čtyř lanek 2.5mm2,takže jeden pól má 5mm2,tady jištění nemám je až na baterce.Lednice má typickou autozástrčku se skleněnou pojistkou a umí se vypnout ,když poklesne napětí na nastavenou hodnotu.
Mám strach že zapomenu vypnout ten kolébkáč z panelu do reglu a třeba na zaparkovaném autě bude tlačit na baterku a lednici a v tom zavřeném stavu bude vlastně v kontaktu s polštářema ,či dekama,je tam sice ještě AL žebřík mezi víkem a lůžkovinama,ale!?
Budu to chvilku sledovat doma v klidu ,jaká teplota tam s odstupem hodin vyleze.Nechtěl jsem ten regl šoupat do auta,protože je dostupná nabíječka,LED a oční kontakt při kempení převládl a v kufru by to jenom dostalo rány od nákladu a musel bych to tam na tvrdo připevnit,auto je v záruce ještě čtyři roky.
A druhý strach mám zase ,že zapomenu vypnout kolébkáč před rozpojením od auta a sundávání boxu z něj za slunce!?

Doporučte nějaké jištění z panelu,z reglu do kufru ,tak ať se to tam vejde na placato vedle reglu a neobtěžuje to a nepodpálí lůžkoviny a auto s tím :-) :-) :-) .Typické bude opuštění auta při nákupech a prohlídkách měst s obídkem,někde na slunci.
Jo a rozpočtově mě to vyšlo celé s kabeláží v autě ,příčníkama,matrací a žebříkem na 19tKč.Svépomoc všechno :mrgreen: .A hlavně to při jízdě neotravuje hlukem ani při 130km/hod,mírně je slyšet změna,ale nic nesnesitelného.
12.68kWp/JZ-50°/20xChaori 230 ,JV-90°/8xLeapton 650 + <JZ-90° /8xGWL / Sunny Mono 310, regl Midnite Classic 150<89A> , 1x EASUN <80A> a 1x MakeSkyBlue <60A>,baterka 17s 54.4VDC LFP4/784Ah<uloží 42kWh>,měnič XTH 8000-48V špičkově 21kW
