Sério-paralelní zapojení panelů

Palalelní, sériové, sérioparalelní, spojení různých panelů, propojení při různé orientaci střechy, vnitřní zapojení panelu, ochranné diody, diskuze, rady a praktické zkušenosti
chatař
Příspěvky: 861
Registrován: stř bře 20, 2019 4:05 pm

Sério-paralelní zapojení panelů

Příspěvek od chatař »

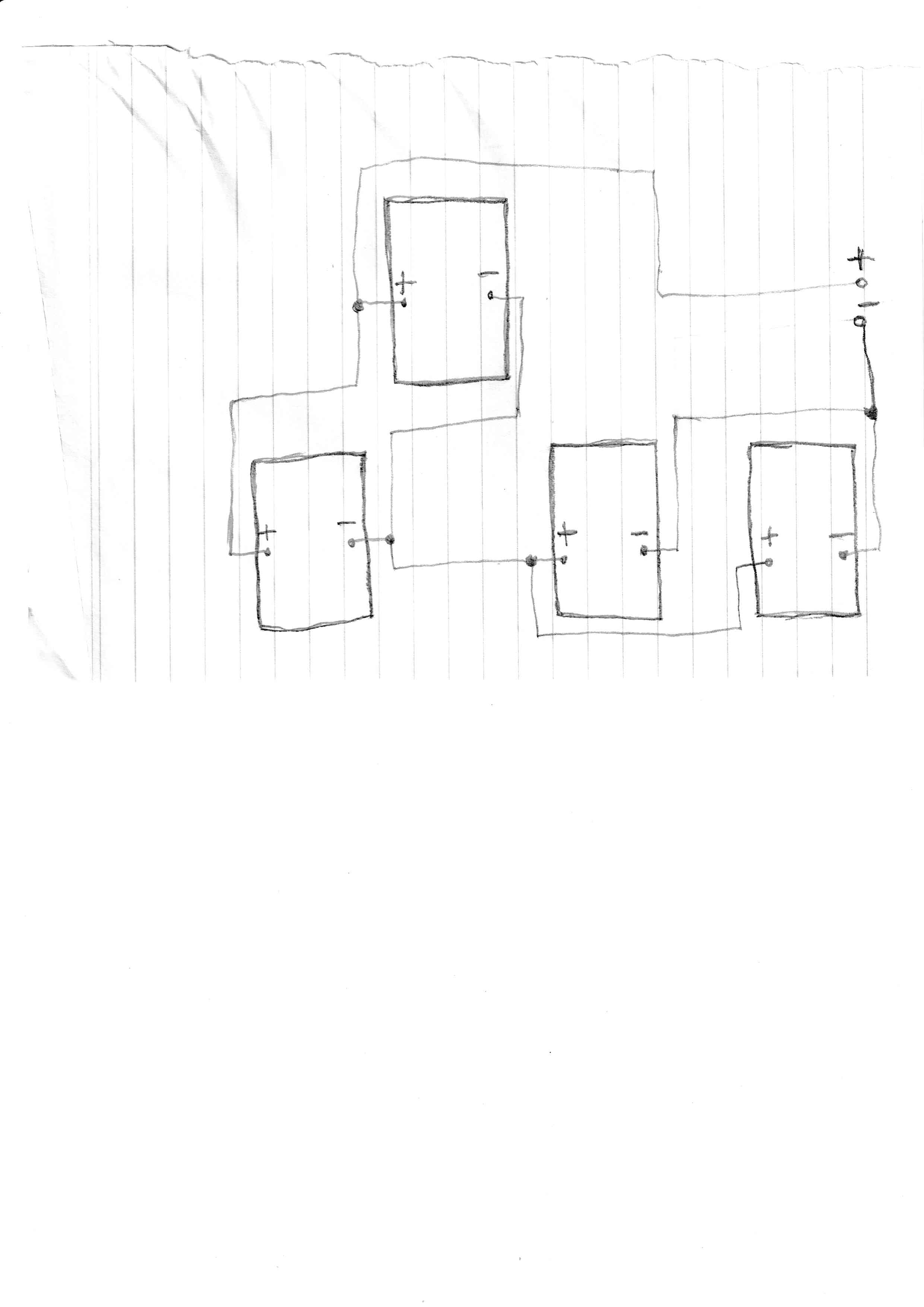

Zdravím všechny. Na MPPT regl Victron Smart Solar 100V/20A bych rád pověsil 4 panely, tož jsem vyšpekuloval jakési serioparalelní zapojení. Vychází mi z toho, že do napětí i proudu Victronu bych se měl v pohodě vejít, přebytečný výkon by měl regl ořezat. Pokud se teda nepletu. Tož bych se rád zkušených zeptal, jestli to tak může být, jak to mám nakresleno. Případně jestli tam někde nepřidat nějaké diody (s paralelním zapojením nemám zkušenosti), anebo to tak stačí? Za případné názory dík.
11S (8 REC 295Wp POLY + 3 Canadian Solar 300Wp) Axpert VM II 24V/3000W, 2P Canadian Solar + MPPT Victron Smart Solar 100/20 + Carspa 24/230, 600W Pure sine + 4x Varta 6V/232Ah.
LIX
Příspěvky: 856
Registrován: pon črc 30, 2012 3:43 pm
Lokalita: Trnava
Systémové napětí: 48V
Výkon panelů [Wp]: 4900
Kapacita baterie [kWh]: 7,5
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Sério-paralelní zapojení panelů

Příspěvek od LIX »

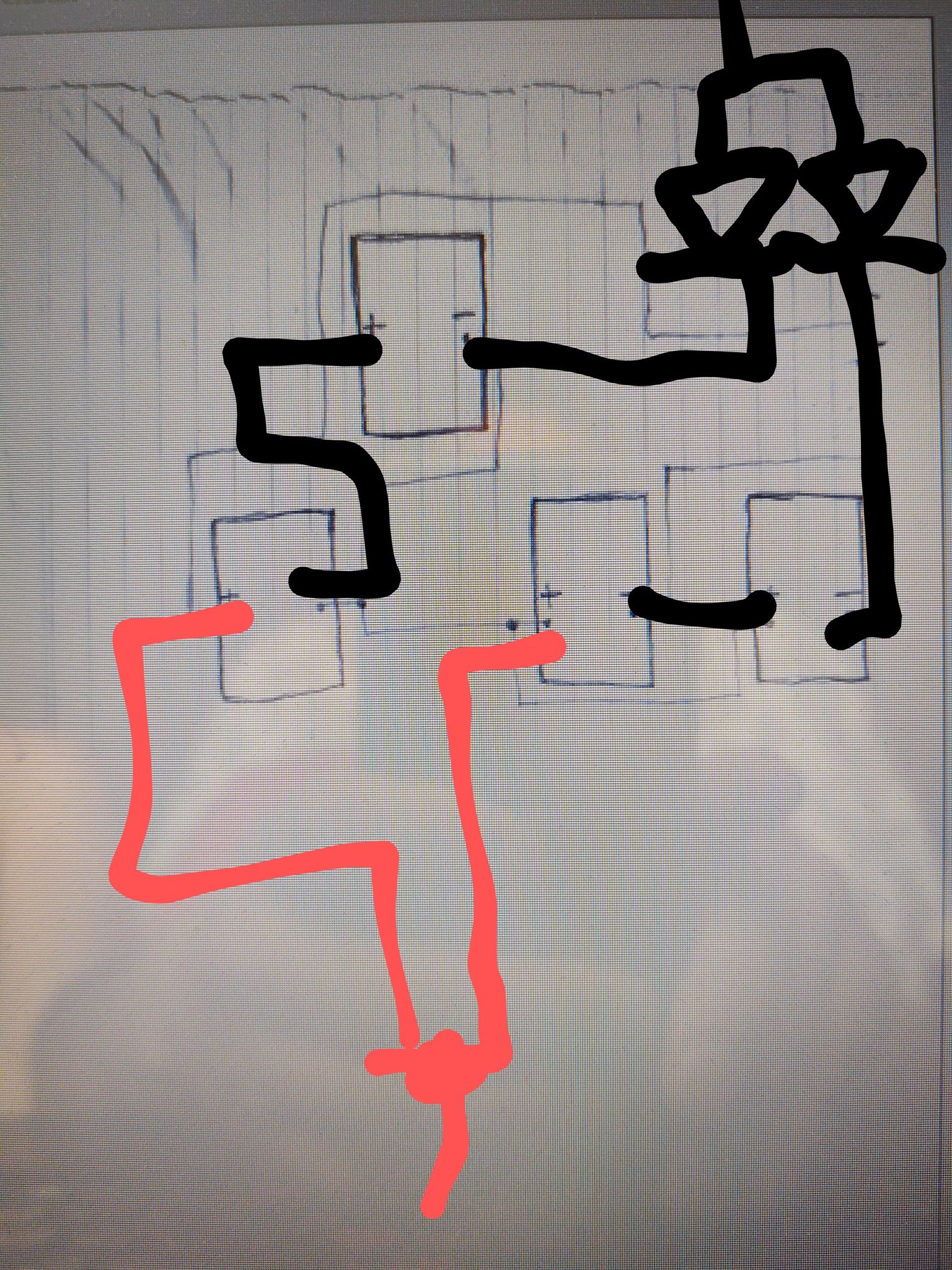

Panely je lepšie spojiť takto aby jeden nerval výkon do druhého keď by ho zatienilo..
Diódy môžeš dať potom aj na + ale musia byť tým pádom opačne otočené.
Sry za obrázok, nerýchlo odfotené v telefóne :lol:
Přílohy
Uživatelský avatar
vlkazajac
R.I.P.
Příspěvky: 3481
Registrován: úte čer 11, 2013 10:40 pm

Re: Sério-paralelní zapojení panelů

Příspěvek od vlkazajac »

Mas to vyslovene nevhodne. Pri zatieneni alebo zlyhani jedineho panela bude celkovy zisk vdaka mppt nizsi, ako keby si mal len dve paralelne vetvy z dvoch tandemov 2S. Spocitaj si pocet prechodov v MC4 a uvidis dalsiu nevyhodu. Daj to pekne klasicky 2S a potom 2P k regulatoru.
750 Wp, LS3024B, 18650 - 198P8S 30,4 V, Multiplus C 800 nonstop / všetky slabé spotrebiče
1950 Wp, 2 x LS3024B, VS2024N, olovo - 330 Ah / 24 V, Carspa 3000 sin deň / silné spotrebiče a ohrev TUV
5995 kWh za meničmi za posledné 2 roky.
chatař
Příspěvky: 861
Registrován: stř bře 20, 2019 4:05 pm

Re: Sério-paralelní zapojení panelů

Příspěvek od chatař »

Dík za korekce mého laického zapojení, pánové. Takže vlkazajaci, říkáš normálně po dva panely zapojit do série, a pak fousy z nich strčit do reglu paralelně? No vidíš, to mě nenapadlo. A bude to jednoduché.
Naposledy upravil(a) chatař dne ned kvě 23, 2021 4:22 pm, celkem upraveno 1 x.
11S (8 REC 295Wp POLY + 3 Canadian Solar 300Wp) Axpert VM II 24V/3000W, 2P Canadian Solar + MPPT Victron Smart Solar 100/20 + Carspa 24/230, 600W Pure sine + 4x Varta 6V/232Ah.
Uživatelský avatar
vlkazajac
R.I.P.
Příspěvky: 3481
Registrován: úte čer 11, 2013 10:40 pm

Re: Sério-paralelní zapojení panelů

Příspěvek od vlkazajac »

Tak tak. Chudák Victron ...
750 Wp, LS3024B, 18650 - 198P8S 30,4 V, Multiplus C 800 nonstop / všetky slabé spotrebiče
1950 Wp, 2 x LS3024B, VS2024N, olovo - 330 Ah / 24 V, Carspa 3000 sin deň / silné spotrebiče a ohrev TUV
5995 kWh za meničmi za posledné 2 roky.
chatař
Příspěvky: 861
Registrován: stř bře 20, 2019 4:05 pm

Re: Sério-paralelní zapojení panelů

Příspěvek od chatař »

Jo, a ještě ušetřím za 4 rozbočovače. Akorát budu potřebovat trochu víc kabelů. Proč chudák Victron? :D Mám na něm zatím dva panely po 300Wp, a ještě jsem z nich víc než 450W nedostal. Místo nic moc, skoro kolmý sklon. Takže jestli ze 4 panelů bych dostal 900W, tak se z toho Victron snad nepo. Maximální výkonový limit výrobce neuvádí, tak co? :D
11S (8 REC 295Wp POLY + 3 Canadian Solar 300Wp) Axpert VM II 24V/3000W, 2P Canadian Solar + MPPT Victron Smart Solar 100/20 + Carspa 24/230, 600W Pure sine + 4x Varta 6V/232Ah.
Pawel
Příspěvky: 830
Registrován: stř říj 02, 2013 8:57 am

Re: Sério-paralelní zapojení panelů

Příspěvek od Pawel »

V době kdy bude slunko svítit takřka kolmo na panel a bude zima a panel bude dávat 9A možná více, bude se celkový proud přibližovat k těm 20A.
Uživatelský avatar
Dusan61
Příspěvky: 290
Registrován: úte kvě 22, 2018 6:38 am
Lokalita: Zvolen
Systémové napětí: 24V
Výkon panelů [Wp]: 2200
Kapacita baterie [kWh]: 13
Bydliště: ZV

Re: Sério-paralelní zapojení panelů

Příspěvek od Dusan61 »

Zapoj ich 2S a 2P, ako píše vlkazajac, ale ak máš možnosť otoč jednu dvojicu na juhovýchod a druhú dvojicu na juhozápad a regulátor sa nebude potiť.
Ja mám zapojené 3ks 270 Wp paralelne v 15 V systéme a a regulátor to v pohode zvláda.

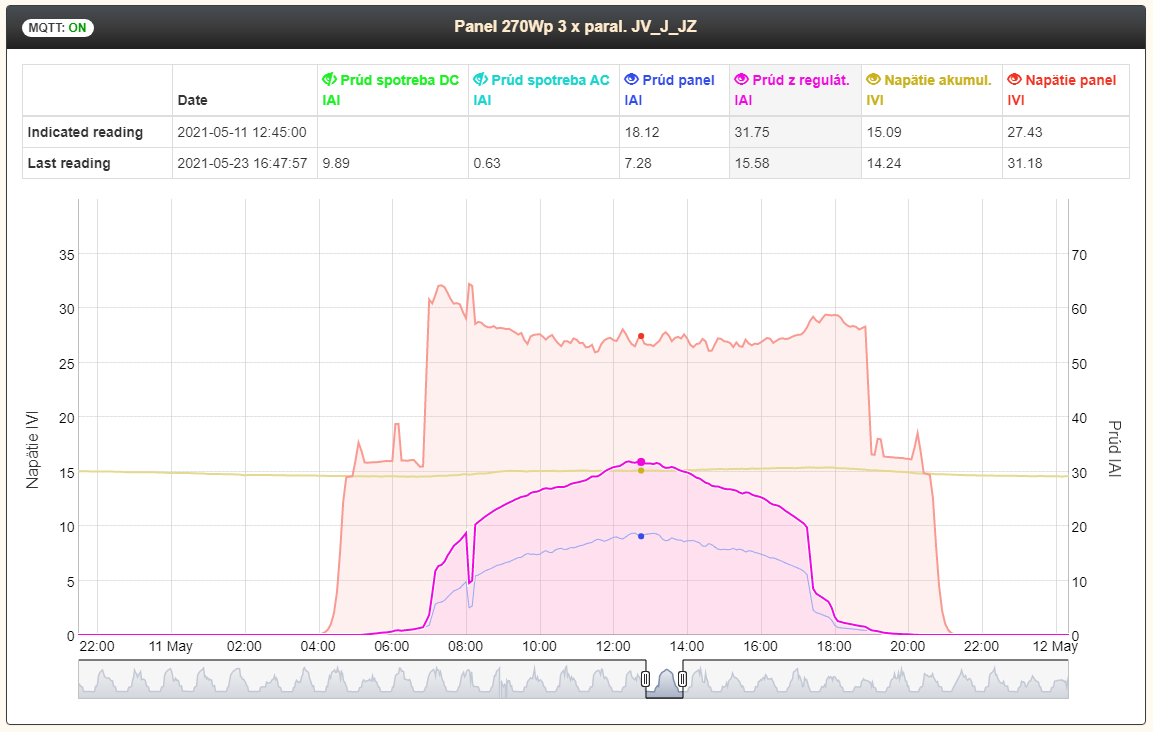

No mám ich otočené takto:
Týmto rozložením som natiahol čas dobíjania skoro na celý deň. V lete to začne nabíjať už okolo 7:00 až do večera zhruba 18:00.
Panel 270 Wp ZV
Panely 2220 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Epever 2000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panel 2220 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
chatař
Příspěvky: 861
Registrován: stř bře 20, 2019 4:05 pm

Re: Sério-paralelní zapojení panelů

Příspěvek od chatař »

Pawel píše:V době kdy bude slunko svítit takřka kolmo na panel a bude zima a panel bude dávat 9A možná více, bude se celkový proud přibližovat k těm 20A.
Panely mám skoro kolmo, 80 st. otočené k JV. Kolmo na ně Slunce nebude svítit nikdy, takže těch 20A je meta kterou nedosáhnu.
11S (8 REC 295Wp POLY + 3 Canadian Solar 300Wp) Axpert VM II 24V/3000W, 2P Canadian Solar + MPPT Victron Smart Solar 100/20 + Carspa 24/230, 600W Pure sine + 4x Varta 6V/232Ah.
chatař
Příspěvky: 861
Registrován: stř bře 20, 2019 4:05 pm

Re: Sério-paralelní zapojení panelů

Příspěvek od chatař »

Dusan61 píše:Zapoj ich 2S a 2P, ako píše vlkazajac, ale ak máš možnosť otoč jednu dvojicu na juhovýchod a druhú dvojicu na juhozápad a regulátor sa nebude potiť.
Ja mám zapojené 3ks 270 Wp paralelne v 15 V systéme a a regulátor to v pohode zvláda.
No mám ich otočené takto:
Týmto rozložením som natiahol čas dobíjania skoro na celý deň. V lete to začne nabíjať už okolo 7:00 až do večera zhruba 18:00.
Jasně, zapojím to dle rady "vlkazajace". Na JZ to dávat by bylo zbytečné, na tom azimutu mám na střeše 11s panelů na Axpertovi. Šlo mi právě o ten JV směr, aby se baterky dobíjely hned po ránu a nemusely čekat na poledne.
11S (8 REC 295Wp POLY + 3 Canadian Solar 300Wp) Axpert VM II 24V/3000W, 2P Canadian Solar + MPPT Victron Smart Solar 100/20 + Carspa 24/230, 600W Pure sine + 4x Varta 6V/232Ah.
xmasin
Příspěvky: 1767
Registrován: čtv čer 28, 2012 9:45 pm

Re: Sério-paralelní zapojení panelů

Příspěvek od xmasin »

chatař píše:Panely mám skoro kolmo, 80 st. otočené k JV. Kolmo na ně Slunce nebude svítit nikdy, takže těch 20A je meta kterou nedosáhnu.
Výrobce sice neudává maximální výkon, ale udává maximální zkratový proud z panelů a ten je 20A, takže bych si dal pozor na to, aby jsi tento proud nepřekročil. Může to skončít poškozením MOSFET tranzistorů v regulátoru.
chatař
Příspěvky: 861
Registrován: stř bře 20, 2019 4:05 pm

Re: Sério-paralelní zapojení panelů

Příspěvek od chatař »

Já vím, xmasine. Počítám s tím. Používám panely Canadian solar 300Wp. Udávaný Isc je u nich 9,65 A. Takže by to mělo být O.K.
11S (8 REC 295Wp POLY + 3 Canadian Solar 300Wp) Axpert VM II 24V/3000W, 2P Canadian Solar + MPPT Victron Smart Solar 100/20 + Carspa 24/230, 600W Pure sine + 4x Varta 6V/232Ah.
FRSO
Příspěvky: 2314
Registrován: ned srp 14, 2011 10:13 pm
Lokalita: poblíž Hodonína
Systémové napětí: >48V
Výkon panelů [Wp]: 7200
Kapacita baterie [kWh]: 9

Re: Sério-paralelní zapojení panelů

Příspěvek od FRSO »

Pawel píše:V době kdy bude slunko svítit takřka kolmo na panel a bude zima a panel bude dávat 9A možná více, bude se celkový proud přibližovat k těm 20A.
Na to jsi jak přišel, to asi těžko, když MPPT 100/20 má omezení na cca 600W při napětí aku 30V, tak do MPPT půjde max 10A při těch panelech 2S2P, MPPT pojede úplně stejně jako teď 2S1P, akorát při plném slunci zbytek zůstane na střeše.
5,4 kWp JJZ 4deg,1,8kWp JV 24deg, do 13.8.2022 bylo 3,6 kWp, MPII 5k, Victron MPPT 250/85-TR, aku 9,45 kWh Lion 15S, BMS 200A, Smart Shunt 500A.
k 28.3.2024 8500kWh
Uživatelský avatar
vlkazajac
R.I.P.
Příspěvky: 3481
Registrován: úte čer 11, 2013 10:40 pm

Re: Sério-paralelní zapojení panelů

Příspěvek od vlkazajac »

chatař píše:... Proč chudák Victron? ...... Takže jestli ze 4 panelů bych dostal 900W, tak se z toho Victron snad nepo. ....
Môže sa stať, že z regulátora tých 20 A polezie do batérie niekoľko hodín. Aby deň po uplynutí záruky nepotreboval toaleťák, jednoduché opatrenie by som urobil. Namier na regulátor aspoň jemný prúd vzduchu - stačí od vetráka meniča. Nič za to nedáš ;) a robí to divy s teplotou.
750 Wp, LS3024B, 18650 - 198P8S 30,4 V, Multiplus C 800 nonstop / všetky slabé spotrebiče
1950 Wp, 2 x LS3024B, VS2024N, olovo - 330 Ah / 24 V, Carspa 3000 sin deň / silné spotrebiče a ohrev TUV
5995 kWh za meničmi za posledné 2 roky.
FRSO
Příspěvky: 2314
Registrován: ned srp 14, 2011 10:13 pm
Lokalita: poblíž Hodonína
Systémové napětí: >48V
Výkon panelů [Wp]: 7200
Kapacita baterie [kWh]: 9

Re: Sério-paralelní zapojení panelů

Příspěvek od FRSO »

chatař píše:Jo, a ještě ušetřím za 4 rozbočovače. Akorát budu potřebovat trochu víc kabelů. Proč chudák Victron? :D Mám na něm zatím dva panely po 300Wp, a ještě jsem z nich víc než 450W nedostal. Místo nic moc, skoro kolmý sklon. Takže jestli ze 4 panelů bych dostal 900W, tak se z toho Victron snad nepo. Maximální výkonový limit výrobce neuvádí, tak co? :D
To by mě zajímalo, jak chceš dostat 900Wp z panelů při MPPT 100/20 v systému 24V.
5,4 kWp JJZ 4deg,1,8kWp JV 24deg, do 13.8.2022 bylo 3,6 kWp, MPII 5k, Victron MPPT 250/85-TR, aku 9,45 kWh Lion 15S, BMS 200A, Smart Shunt 500A.
k 28.3.2024 8500kWh
Uživatelský avatar
vlkazajac
R.I.P.
Příspěvky: 3481
Registrován: úte čer 11, 2013 10:40 pm

Re: Sério-paralelní zapojení panelů

Příspěvek od vlkazajac »

Je to ešte horšie, 4 x 300 = 1200 Wp. Predstavme si 15.1.2022 , čas 11:00. Brrrr!
750 Wp, LS3024B, 18650 - 198P8S 30,4 V, Multiplus C 800 nonstop / všetky slabé spotrebiče
1950 Wp, 2 x LS3024B, VS2024N, olovo - 330 Ah / 24 V, Carspa 3000 sin deň / silné spotrebiče a ohrev TUV
5995 kWh za meničmi za posledné 2 roky.
FRSO
Příspěvky: 2314
Registrován: ned srp 14, 2011 10:13 pm
Lokalita: poblíž Hodonína
Systémové napětí: >48V
Výkon panelů [Wp]: 7200
Kapacita baterie [kWh]: 9

Re: Sério-paralelní zapojení panelů

Příspěvek od FRSO »

vlkazajac píše:Je to ešte horšie, 4 x 300 = 1200 Wp.
((
Dát si může 1200Wp, ale stejně dostane jen 600W z MPPT, prostě jen přepaneluje pro horší počasí. Zvýší se jen o cca 30% vyrobená energie, ale MPPT pojede více času naplno.
5,4 kWp JJZ 4deg,1,8kWp JV 24deg, do 13.8.2022 bylo 3,6 kWp, MPII 5k, Victron MPPT 250/85-TR, aku 9,45 kWh Lion 15S, BMS 200A, Smart Shunt 500A.
k 28.3.2024 8500kWh
Dagus
Příspěvky: 1965
Registrován: ned úno 17, 2019 9:07 pm
Lokalita: Liberec
Systémové napětí: 48V
Výkon panelů [Wp]: 7820
Kapacita baterie [kWh]: 32
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Sério-paralelní zapojení panelů

Příspěvek od Dagus »

vlkazajac píše:
chatař píše:... Proč chudák Victron? ...... Takže jestli ze 4 panelů bych dostal 900W, tak se z toho Victron snad nepo. ....
Môže sa stať, že z regulátora tých 20 A polezie do batérie niekoľko hodín. Aby deň po uplynutí záruky nepotreboval toaleťák, jednoduché opatrenie by som urobil. Namier na regulátor aspoň jemný prúd vzduchu - stačí od vetráka meniča. Nič za to nedáš ;) a robí to divy s teplotou.
Nechápu co furt mají všichni s tím foukáním, asi jiné regulátory pečou. Osobně jsem regl hnal 35A z 35A od 11 do 15:30 a furt na chladiči bezproblému udržím ruku. Teploty do 40°C co píše termokamera. Pokud to nebude na půdě, tak tam duvod k ofukování nevidím. Akorát to bude vypadat jak flašinet.
7820Wp, SV 12° 1710Wp Poly, J 90° 1820Wp Mono, JZ 12° 1680Wp Poly, JZ2 12° 1800Wp Mono, J 40° 810Wp Hyundai
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
chatař
Příspěvky: 861
Registrován: stř bře 20, 2019 4:05 pm

Re: Sério-paralelní zapojení panelů

Příspěvek od chatař »

FRSO píše:
chatař píše:Jo, a ještě ušetřím za 4 rozbočovače. Akorát budu potřebovat trochu víc kabelů. Proč chudák Victron? :D Mám na něm zatím dva panely po 300Wp, a ještě jsem z nich víc než 450W nedostal. Místo nic moc, skoro kolmý sklon. Takže jestli ze 4 panelů bych dostal 900W, tak se z toho Victron snad nepo. Maximální výkonový limit výrobce neuvádí, tak co? :D
To by mě zajímalo, jak chceš dostat 900Wp z panelů při MPPT 100/20 v systému 24V.
To bylo jen teoreticky. Já vím, že to ořeže na 580W, možná pustí kapku víc, nevím. Prostě ze současných 2s jsem víc než 450W nedostal, takové mám prostě podmínky.
11S (8 REC 295Wp POLY + 3 Canadian Solar 300Wp) Axpert VM II 24V/3000W, 2P Canadian Solar + MPPT Victron Smart Solar 100/20 + Carspa 24/230, 600W Pure sine + 4x Varta 6V/232Ah.
chatař
Příspěvky: 861
Registrován: stř bře 20, 2019 4:05 pm

Re: Sério-paralelní zapojení panelů

Příspěvek od chatař »

FRSO píše:
vlkazajac píše:Je to ešte horšie, 4 x 300 = 1200 Wp.
((
Dát si může 1200Wp, ale stejně dostane jen 600W z MPPT, prostě jen přepaneluje pro horší počasí. Zvýší se jen o cca 30% vyrobená energie, ale MPPT pojede více času naplno.
Tak! Přepaneluju pro horší počasí.
11S (8 REC 295Wp POLY + 3 Canadian Solar 300Wp) Axpert VM II 24V/3000W, 2P Canadian Solar + MPPT Victron Smart Solar 100/20 + Carspa 24/230, 600W Pure sine + 4x Varta 6V/232Ah.
