FVE 4,875 kWp

Nový příspěvek od rege »

Ahojte,

uz to bude rok co som zacal s FVE, tak popisem svoj pribeh.

Zacalo to vymenou strechy, takze som pred pokladkou krytiny som dal dvojite latovanie v miestach uchytenia kombivrutov, kedze konstrukcia strechy zostala povodna a menila sa len krytina.

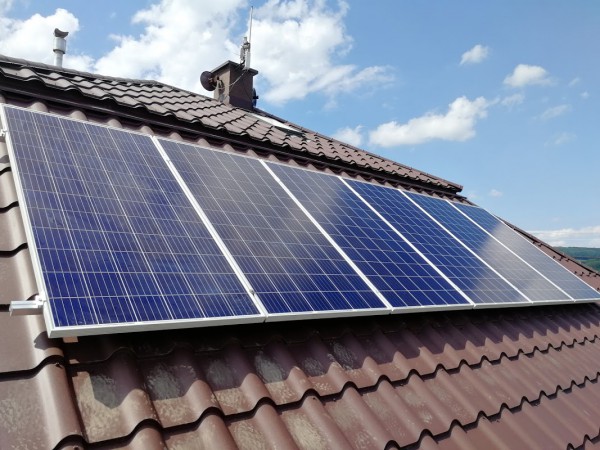

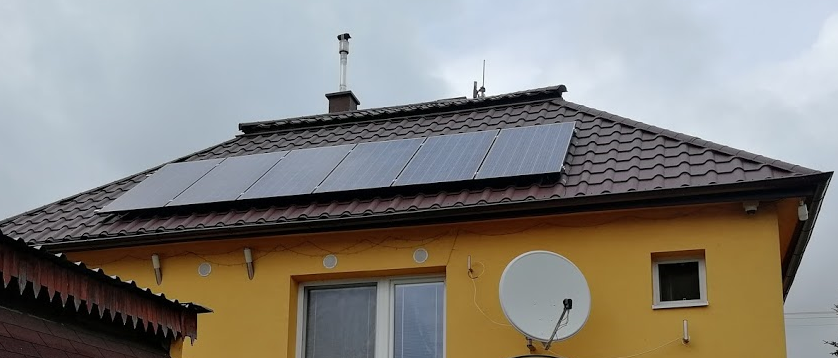

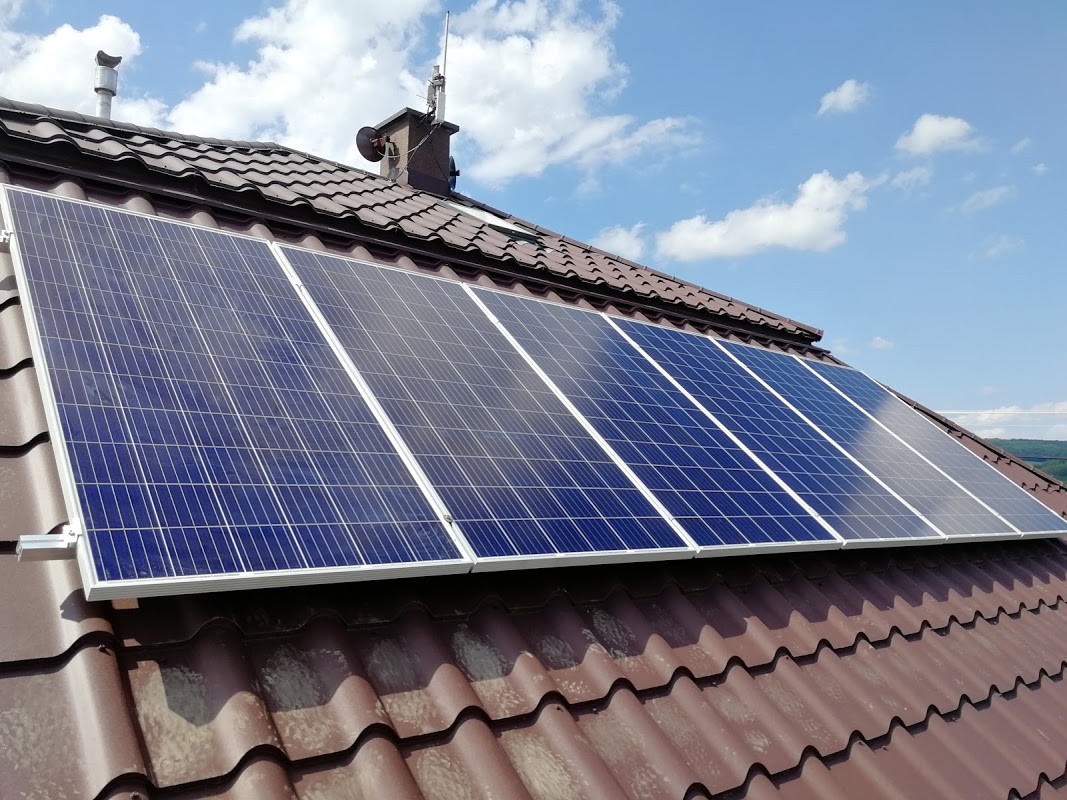

Nasledovala montaz panelov 6s 325Wp na JZ (205°), menic Axpert VMIII 24V + 2x VRLA 180Ah, co sa hned ukazalo ako malo :)
Nasledne pribudlo dalsich 6s na JV (115°), takze panelov bolo ako tak dost, no vykon menica bol pre normalne fungovanie domacnosti na hrane, kedze pribudla aj klima.

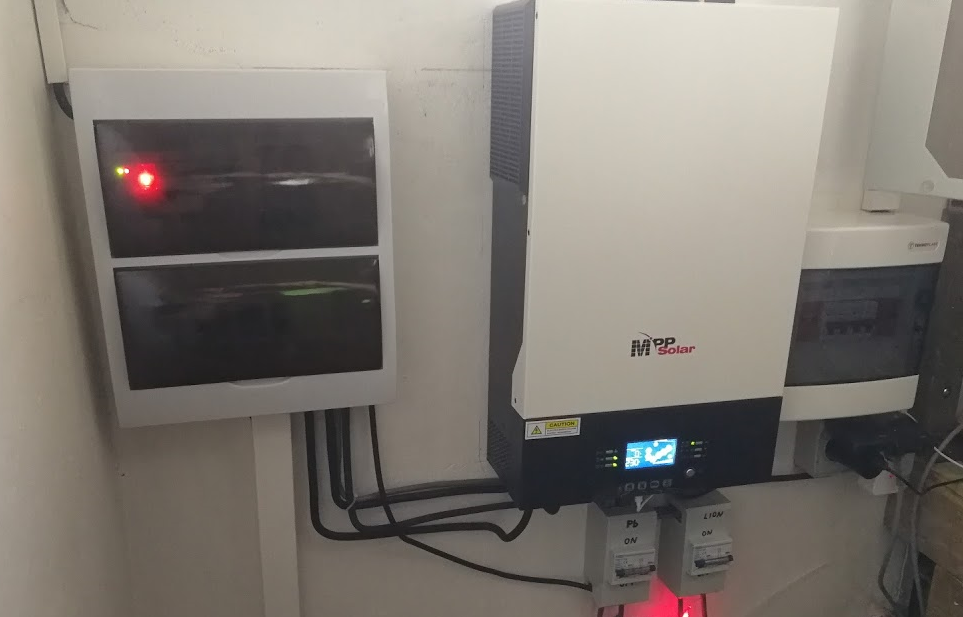

Subeh klimatizacie a pracky, resp. hociktory iny vacsi spotrebic sposobovali prepinanie na siet, takze nasledoval upgrade na PIP5048MK + 4x VRLA 180Ah, panely 2p3s JV + 2p3s JZ
V tomto stadiu sa ale ukazal problem s malou kapacitou baterie, takze nasledoval nakup samsung SDI a predaj olova.

Pribudlo monitorovanie cez ICC a BMV712.

Stale mi ale nedalo ze menic nie je vytazeny na maximum, kedze stringy JV a JZ su od seba v uhle 90°

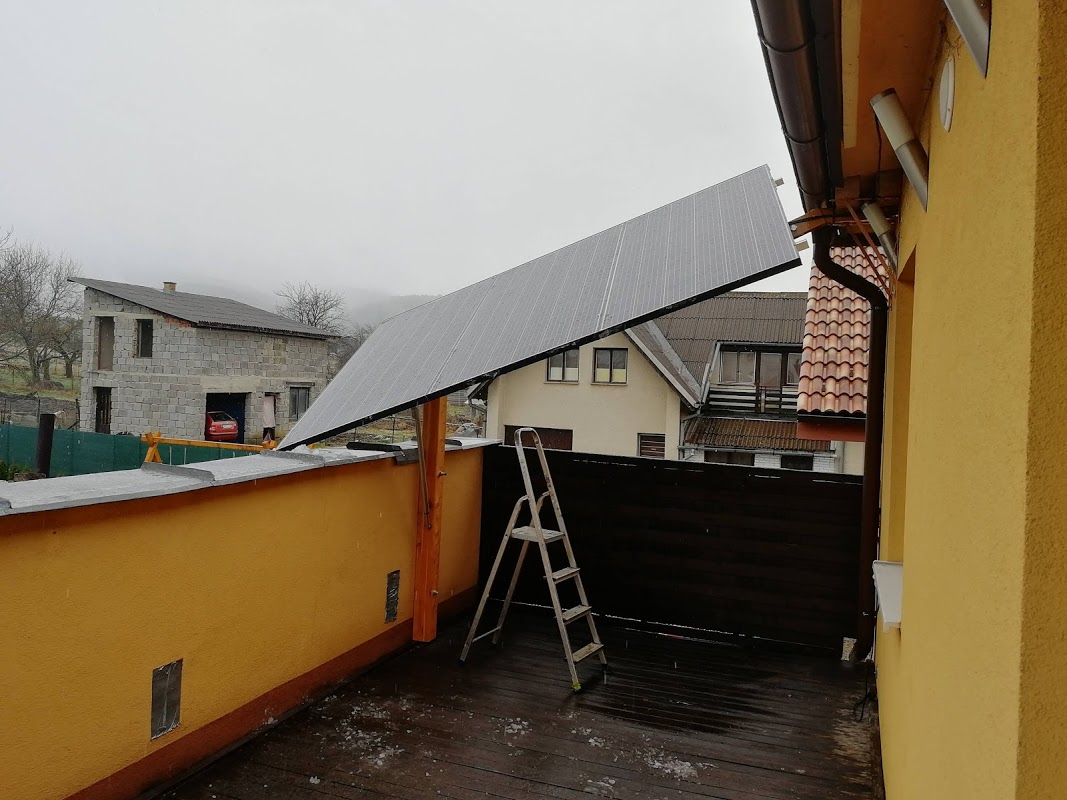

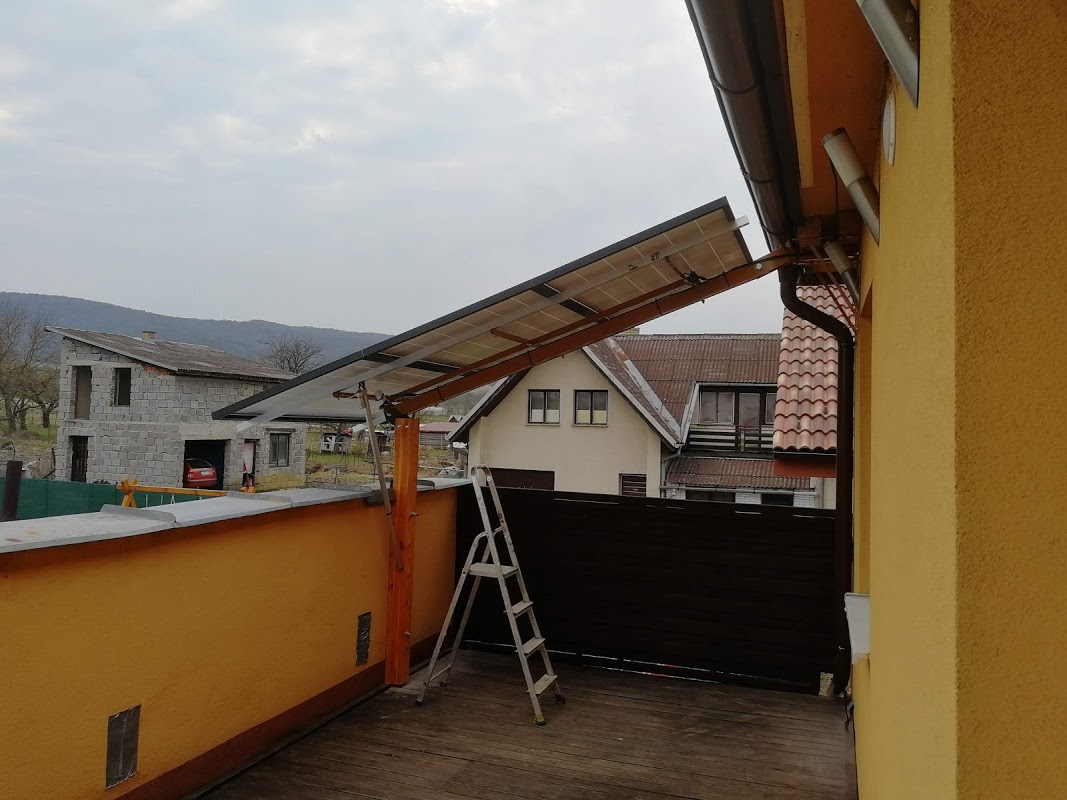

Kedze som na terase potreboval spravit pristresok, aby sa bolo kde skryt pred slnkom, postavil som mini slnecnicu.
Otacanie je zabezpecene cez servopohon so skolonom +-30° , riadenie je podla azimutu slnka v krokoch po 6°, aby nehucala casto. V noci je vo vodorovnej polohe, rano sa otoci na vychod a caka na slnko, od 175° sa otaca za slnkom do 235°, pred zapadom slnka sa zase vyrovna.

Vytazovanie ,riadenie a blokovanie spotrebicov je urobene cez Homeassistant a sonoff zariadenia s tasmota fw.

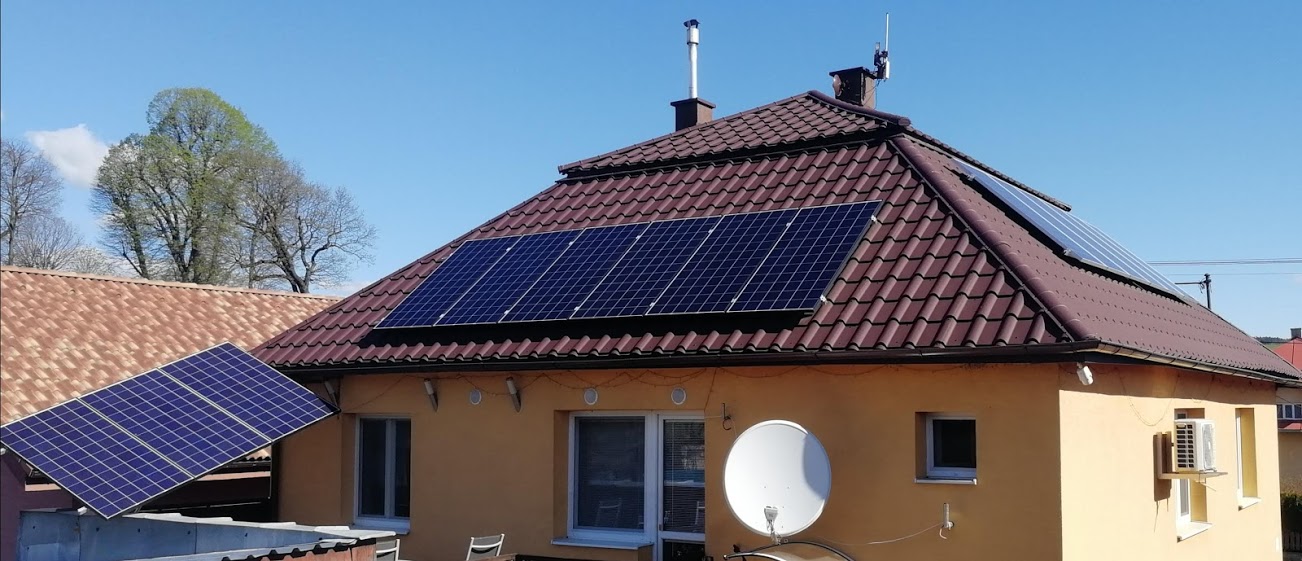

Nakoniec ako to vyzera v celku.
Statistiky za april 2020 vyzeraju takto, takze som vcelku spokojny.
Vitek
Příspěvky: 1982
Registrován: pát bře 15, 2019 7:44 am

Re: FVE 4,875 kWp

Nový příspěvek od Vitek »

Ahoj Rege,
parádní instalace, občas kouknu na PV, a fakt ti to jede brutálně. kolikát se mi to až nezdá že by se axpertíkovi líbil takovýto příkon na PV, vidím u tebe mnohokrát přes 4300 W na PV, slíbil jsi nám případný důkaz že limiter v axpertu pracuje dobře, správně a že se to neodpráskne. neměl bys nějaký grafík z ICC, kde je oblačno resp například ti PV lítá mezi difuzí a plným osvitem? fakt by mě zajmalo jak to soudruzi udělali.

Mohl bys prosím také naznačit kam spotřebováváš 35 kWh denně? já mám instalaci malinko větší, a tedy mám dost problém smysluplně využít? to jsi měl i takovouto brutální denní spotřebu i bez FVE? nebo se Ti zvýšil životní komfort atd ? jen by mě to zajímalo, díky a díy za zveřejnění perfektní instalace !!! jen tak dál !!
ahoj Víťa
Uživatelský avatar
lemra79
Příspěvky: 505
Registrován: sob bře 09, 2019 5:30 pm
Lokalita: Usteckoorlicko
Systémové napětí: 48V
Výkon panelů [Wp]: 12360
Kapacita baterie [kWh]: 10?
Bydliště: Usteckoorlicko

Re: FVE 4,875 kWp

Nový příspěvek od lemra79 »

udelam ti obrazovku z icc, me ostre orezava na 4500, uz si na to zvyknul :D
Jinko 225 W / 6,075 kWp, GWL/Sunny Mono 310Wp / 2,79 kWp, Energetica 385 Wp / 3,495 kWp
PIP 5048 MG, Fangpusun MPPT150/60TR, Epever 4415
li ion 350 Ah@58V, ICC@rpi3+, celkem instalováno 12,36 kWp, 460 m.n.m.
Uživatelský avatar
rege
Příspěvky: 156
Registrován: úte bře 19, 2019 8:03 pm
Bydliště: Vychod SK

Re: FVE 4,875 kWp

Nový příspěvek od rege »

Dnes je u nas zamracene, z ICC ti to neukazem, ale mam tu screen z emoncms za vcerajsok.
Vytazovanie ide do domacich spotrebicov (pracka, umyvacka, rura, cerpladlo v studni na zavlahu, ...) a vytazovanie do bojlera 150l + precerpavanie do plynoveho bojlera 110l, dalej klima, el spirala (radiator v kupelni), infrapanely, ked sa viac otepli zapoji sa aj vyrivka.
K stalej spotrebe ide server, anteny na internet, NAS, dve chladnicky, dve mraznicky.

Pred instalaciou FVE som mal spotrebu okolo 350-400kWh/mes. teraz je toho viacej...
Naposledy upravil(a) rege dne čtv dub 30, 2020 9:34 am, celkem upraveno 1 x.
Vitek
Příspěvky: 1982
Registrován: pát bře 15, 2019 7:44 am

Re: FVE 4,875 kWp

Nový příspěvek od Vitek »

rege píše:
Dnes je u nas zamracene, z ICC ti to neukazem, ale mam tu screen z emoncms za vcerajsok.
Vytazovanie ide do domacich spotrebicov (pracka, umyvacka, cerpladlo v studni na zavlahu, ...) a vytazovanie do bojlera 150l + precerpavanie do plynoveho bojlera 110l, dalej klima, el spirala (radiator v kupelni), infrapanely, ked sa viac otepli zapoji sa aj vyrivka.
K stalej spotrebe ide server, anteny na internet, NAS, dve chladnicky, dve mraznicky.

Pred instalaciou FVE som mal spotrebu okolo 350-400kWh/mes. teraz je toho viacej...
Hodnej, paráda díky :-) tak at Ti to tam svítí a pořádně maká... :-)
Uživatelský avatar
rege
Příspěvky: 156
Registrován: úte bře 19, 2019 8:03 pm
Bydliště: Vychod SK

Re: FVE 4,875 kWp

Nový příspěvek od rege »

na chvilku vyslo slnko tak tu to mas :)
Vitek
Příspěvky: 1982
Registrován: pát bře 15, 2019 7:44 am

Re: FVE 4,875 kWp

Nový příspěvek od Vitek »

rege píše:
na chvilku vyslo slnko tak tu to mas :)
Ahoj rege parada za mereni. Dik tady teda je potvrzeno ze MK ma taky funkcni liniter stejne jako 4048ms.
Diky rege a davam plusbod ;)
Uživatelský avatar
rege
Příspěvky: 156
Registrován: úte bře 19, 2019 8:03 pm
Bydliště: Vychod SK

Re: FVE 4,875 kWp

Nový příspěvek od rege »

Po zverejneni mojej instalacie sa mi zacali mnozit sukromne spravy, tak aby som nedopadol ako youda, budem sa snazit odpovedat rovno tu a hadam to pomoze aj ostatnym.

Bateria je poskladana v troch sadach, kazda sada ma svoju BMS a je pripojena k menicu DC isticom 125A.
BMS pouzivam tieto:
https://www.aliexpress.com/item/32848353411.html

Tato BMS ma sice maly balancovaci prud, ale tie clanky sa moc nerozchadzaju, takze to staci.
Uživatelský avatar
rege
Příspěvky: 156
Registrován: úte bře 19, 2019 8:03 pm
Bydliště: Vychod SK

Re: FVE 4,875 kWp

Nový příspěvek od rege »

Na ovladanie trackera pouzivam Homeassistant. Mam k nemu pripojeny Sonoff RF bridge, ktory prevadza komunikaciu z wifi na RF 433MHz. RF bridge sluzi na prijem signalov aj vysielanie povelov.

https://www.aliexpress.com/item/1000004900217.html

Riadenie cez RF som pouzil preto, aby v pripade zlyhania HA, bolo mozne ovladat tracker aj dialkovym ovladacom.
Ovladanie je cez tento dvojkanalovy prijimac.

https://www.aliexpress.com/item/4000077830948.html
vyhoda tohto prijimaca je ta, ze sa da nastavit aby po prijati signalu bolo rele zopnute 5 sekund, co v mojom pripade zodpoveda posunu trackera o 3 st.

Motor mam tento: 1000N a 700mm
https://www.aliexpress.com/item/4000052269817.html

Algoritmus riadenia je jednoduchy. V HA je zadana moja poloha a na zaklade toho cez entitu "Sun" poznam aktualnu polohu slnka na oblohe. Vyzera to takto:

next_dawn: '2020-05-07T02:24:25+00:00'
next_dusk: '2020-05-06T18:35:25+00:00'
next_midnight: '2020-05-06T22:30:44+00:00'
next_noon: '2020-05-07T10:30:44+00:00'
next_rising: '2020-05-07T03:01:23+00:00'
next_setting: '2020-05-06T17:58:38+00:00'
elevation: 35.97
azimuth: 253.27
rising: false
friendly_name: Sun

Ovladanie je automatizaciou, ktora kazdych 5 minut kontroluje azimut slnka a ak je v mnou definovanom rozsahu (175-235) porovna akualnu polohu trackera s azimutom slnka a ak je rozdiel vacsi ako 3st., posunie ho.
Jan Novák
Příspěvky: 128
Registrován: úte říj 01, 2019 8:32 am

Re: FVE 4,875 kWp

Nový příspěvek od Jan Novák »

Vitek píše:
rege píše:
na chvilku vyslo slnko tak tu to mas :)
Ahoj rege parada za mereni. Dik tady teda je potvrzeno ze MK ma taky funkcni liniter stejne jako 4048ms.
Diky rege a davam plusbod ;)
Tohle by mě hodně zajímalo. Když na něj připojím nominálních 4860 Wp, dá se to považovat za bezpečené?
5,4 kWp [20 x BYD-270 W poly]
5 kVA Axpert King [PIP-5048MK]
4,6 kWh [14S2P - SAMSUNG SDI 60 Ah, Li-Ion]
last update: https://forum.mypower.cz/viewtopic.php? ... 57#p172957
Vitek
Příspěvky: 1982
Registrován: pát bře 15, 2019 7:44 am

Re: FVE 4,875 kWp

Nový příspěvek od Vitek »

rege má dost tuším těsně k 5 kWp jemu to funguje však to psal ...nicméně výrobce jasně píše že maximum PV input je 4000W nebo 80A pro proud do DC busu. záleží taky jaké máš napětí pokud se blížíš k 60V tak tam není problém, pokud máš napětí baterky 40V tak to jsi limitovan 80A takže 3200W... dělej jak uznáš za vhodné, já mám na jih nominál a na východ západ přepanelováno na 5,4 kWp

Těch info už jsem zde já i kolegové napsal dost.
Uživatelský avatar
rege
Příspěvky: 156
Registrován: úte bře 19, 2019 8:03 pm
Bydliště: Vychod SK

Re: FVE 4,875 kWp

Nový příspěvek od rege »

PIP5048MK si vie prud na vstupe uregulovat na tych 80A tym ze zdvihne napatie MPPT. Pri nahlom osvite ten prud vyskoci nad limit (4000W) ale potom je to uz OK. Tazko povedat ci je to bezpecne, realita je taka ze to zvladne, kazdopadne aj ja mam panely rozdelene na rozne svetove strany, nie vsetko na juh.
Uživatelský avatar
NOPARasito
Příspěvky: 2623
Registrován: čtv črc 19, 2018 12:14 am
Bydliště: Vidiek, Trhanova Lhota

Re: FVE 4,875 kWp

Nový příspěvek od NOPARasito »

U tebe je Rege zajimave sledovat jev, ze i kdyz mas rozhazeni na ruzne svetove strany tak casto sahas ve spickach pres 90% instalovaneho vykonu, coz mas moc peknou situaci i polohu v krajine :yes:
Uživatelský avatar
rege
Příspěvky: 156
Registrován: úte bře 19, 2019 8:03 pm
Bydliště: Vychod SK

Re: FVE 4,875 kWp

Nový příspěvek od rege »

Nebolo to tak kym som nepridal slnecnicu, bez nej som sa len blizil k maximu medzi 11:30-12:30. Teraz ked sa otoci tracker za slnkom pomaha natiahnut krivku vykonu nie len cez obed k maximu, ale aj vecer, takze FVE vyraba dlhsie.
Uživatelský avatar
rege
Příspěvky: 156
Registrován: úte bře 19, 2019 8:03 pm
Bydliště: Vychod SK

Re: FVE 4,875 kWp

Nový příspěvek od rege »

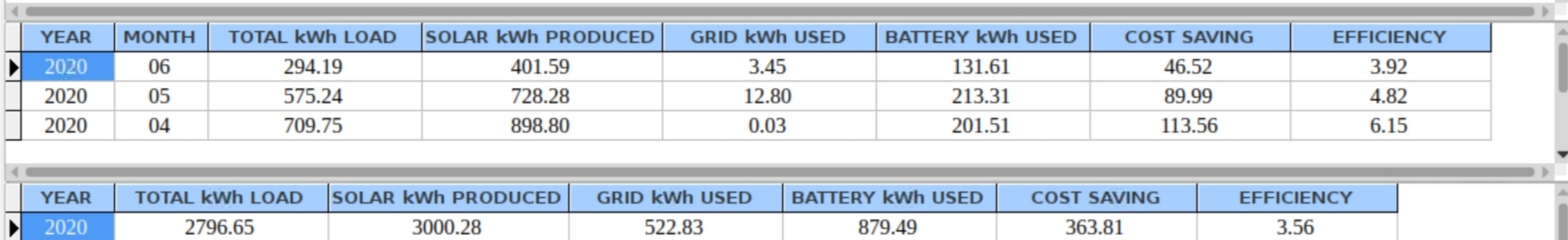

Dnes som prekonal 3MWh hranicu vyroby. Skoda ze teraz v juni ked su najdlhsie dni je pocasie nanic.

EDIT: opravene
Naposledy upravil(a) rege dne ned čer 21, 2020 1:13 pm, celkem upraveno 1 x.
brumlaj
Příspěvky: 2467
Registrován: ned kvě 12, 2013 2:24 pm

Re: FVE 4,875 kWp

Nový příspěvek od brumlaj »

To máš teda řádnou strojovnu, která vyrábí výkonem 3MW! Gratulace. Koho tím krmíš? Nějaké místní ocelárny?
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
josse
Příspěvky: 1205
Registrován: úte úno 14, 2017 9:35 pm

Re: FVE 4,875 kWp

Nový příspěvek od josse »

brumlaj píše:
To máš teda řádnou strojovnu, která vyrábí výkonem 3MW! Gratulace. Koho tím krmíš? Nějaké místní ocelárny?
Jen do nich dokud se ty jednotky nenaučí, osvěta musí být!
15x GWL Poly 300Wp 72 cells, 1-2x Axpert MKS 48V 4000W, 3x80P14S 18650 (~640Ah/34kWh), https://emoncms.trenet.org/dashboard/view?id=3, https://solarforum.cz/
Uživatelský avatar
mypower.cz
R.I.P.
Příspěvky: 4927
Registrován: pát bře 04, 2011 11:36 am

Re: FVE 4,875 kWp

Nový příspěvek od mypower.cz »

Nevim, ja tam vidim 3MWh i kdyz tam h neni. Zavadim tedy novy pojem na mypower UnitNazis :D

Edit .. uz je .. autor prispevku to prave opravil. PS: Budme mene kriticti a vice inteligentni. Myslim ze dokazeme takhle evidentni veci domyslet. Kdo ne, tak samozrejme kritizuje ... Ok.
josse
Příspěvky: 1205
Registrován: úte úno 14, 2017 9:35 pm

Re: FVE 4,875 kWp

Nový příspěvek od josse »

mypower.cz píše:
Nevim, ja tam vidim 3MWh i kdyz tam h neni. Zavadim tedy novy pojem na mypower UnitNazis :D
Jo, už je to v textu opravené :-), ale nebylo...
15x GWL Poly 300Wp 72 cells, 1-2x Axpert MKS 48V 4000W, 3x80P14S 18650 (~640Ah/34kWh), https://emoncms.trenet.org/dashboard/view?id=3, https://solarforum.cz/
Uživatelský avatar
rege
Příspěvky: 156
Registrován: úte bře 19, 2019 8:03 pm
Bydliště: Vychod SK

Re: FVE 4,875 kWp

Nový příspěvek od rege »

Uvazujem nad presunom bateriek na miesto kde ich nebude ovplyvnovat teplo z menicov.

Ulozisko bude vzdialene cca 4m (max.5m) od menicov. Aky prierez kablov pouzit na tuto vzdialenost?

Mam 50mm2 zvaracky kabel, pripadne aky prierez a typ je vhodnejsi?
