BMS 123-Smart

Příspěvek od Janma »

Zdravím.
Chci se zeptat jestli nemáte někdo zkušenosti s touhle BMS? Mluví se zde o bypass modu pro jednotlivé články.


https://files.ev-power.eu/inc/_doc/atta ... -Smart.pdf
https://gwl-power.tumblr.com/tagged/BMS123Smart


Dík za info.
Schneider XW+ 6048, 2,5 kWp panelů.
kodl69
Příspěvky: 7394
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: BMS 123-Smart

Příspěvek od kodl69 »

ne, jsou to jenom balancery a měření.
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Uživatelský avatar
ixo
Příspěvky: 489
Registrován: stř říj 10, 2012 6:11 pm
Bydliště: Bratislava

Re: BMS 123-Smart

Příspěvek od ixo »

Oživím túto tému... Mám nové LiFe batérie a ku nim práve BMS 123 Smart. Moduly vsak komunikujú len so styrmi clankami a nie je mozne podla postupu v manuali zvysit pocet clankov na 8. Zmena nastaveni nezabera. Neriesili ste to niekto nahodou? Robím to podľa postupu na strane 12 tu: http://123smartbms.se/uploads/file/123S ... al_1v2.pdf
1900 Wp, LiFePo 8x200Ah + 123\SmartBMS, Tristar MPPT 60A, Meanwell 1 kW, PowerJack 5kW, Bratislava
Monitoring systému: https://panel.homeinfo.sk/?id_objekt=15 ... elektraren
(Ne)návratnosť systému: https://tinyurl.com/cx74hkv
Zdieľaná databáza meničov: https://tinyurl.com/mx6gvsj
Uživatelský avatar
ixo
Příspěvky: 489
Registrován: stř říj 10, 2012 6:11 pm
Bydliště: Bratislava

Re: BMS 123-Smart

Příspěvek od ixo »

Doplnim, ze komunikacia v BSM123 Smart sa nerozbehla na viac ako 4 moduloch ani po nastaveni podla tohto manualu, v ktorom su ine nastavenia dipswitchov, strana 9: https://files.gwl.eu/inc/_doc/attach/St ... gen_AJ.pdf

Nastavenia dipswitchov podla tohto manualu: 0 0 1 1 0 0 0 1

Diody pravidelne preblikavaju po 4. modul. Ale 5 modul nadalej trvalo svieti. Kabelaz bola medzi 4. a 5. clankom vymenena, taktiez boli medzi sebou aj vymenene "between" moduly.

Taktiez doplnim, ze ak sa pouzije ako 4. modul "End" modul, BMS riadne na 4 clankoch funguje, vratane komunikacie s appkou. Taktiez sa podaril upgrade firwmaru.

Fakt nerozumiem, preco BMS nekomunikuje s piatym a dalsimi modulmi... Byt hore nohami, zasuvky bez elektriny a s tymto sa uz neviem pohnut (uz som pisal na gwl tech support). Ocenim akukolvek pomoc, momentalne som v koncoch... :wall:
1900 Wp, LiFePo 8x200Ah + 123\SmartBMS, Tristar MPPT 60A, Meanwell 1 kW, PowerJack 5kW, Bratislava
Monitoring systému: https://panel.homeinfo.sk/?id_objekt=15 ... elektraren
(Ne)návratnosť systému: https://tinyurl.com/cx74hkv
Zdieľaná databáza meničov: https://tinyurl.com/mx6gvsj
delta
Příspěvky: 38
Registrován: čtv zář 05, 2019 11:36 am
Bydliště: Kolínsko

Re: BMS 123-Smart

Příspěvek od delta »

ahoj zkus nastavit 010.
delta
Příspěvky: 38
Registrován: čtv zář 05, 2019 11:36 am
Bydliště: Kolínsko

Re: BMS 123-Smart

Příspěvek od delta »

zkus vyfotit z vrchu baterii i s moduly
Uživatelský avatar
ixo
Příspěvky: 489
Registrován: stř říj 10, 2012 6:11 pm
Bydliště: Bratislava

Re: BMS 123-Smart

Příspěvek od ixo »

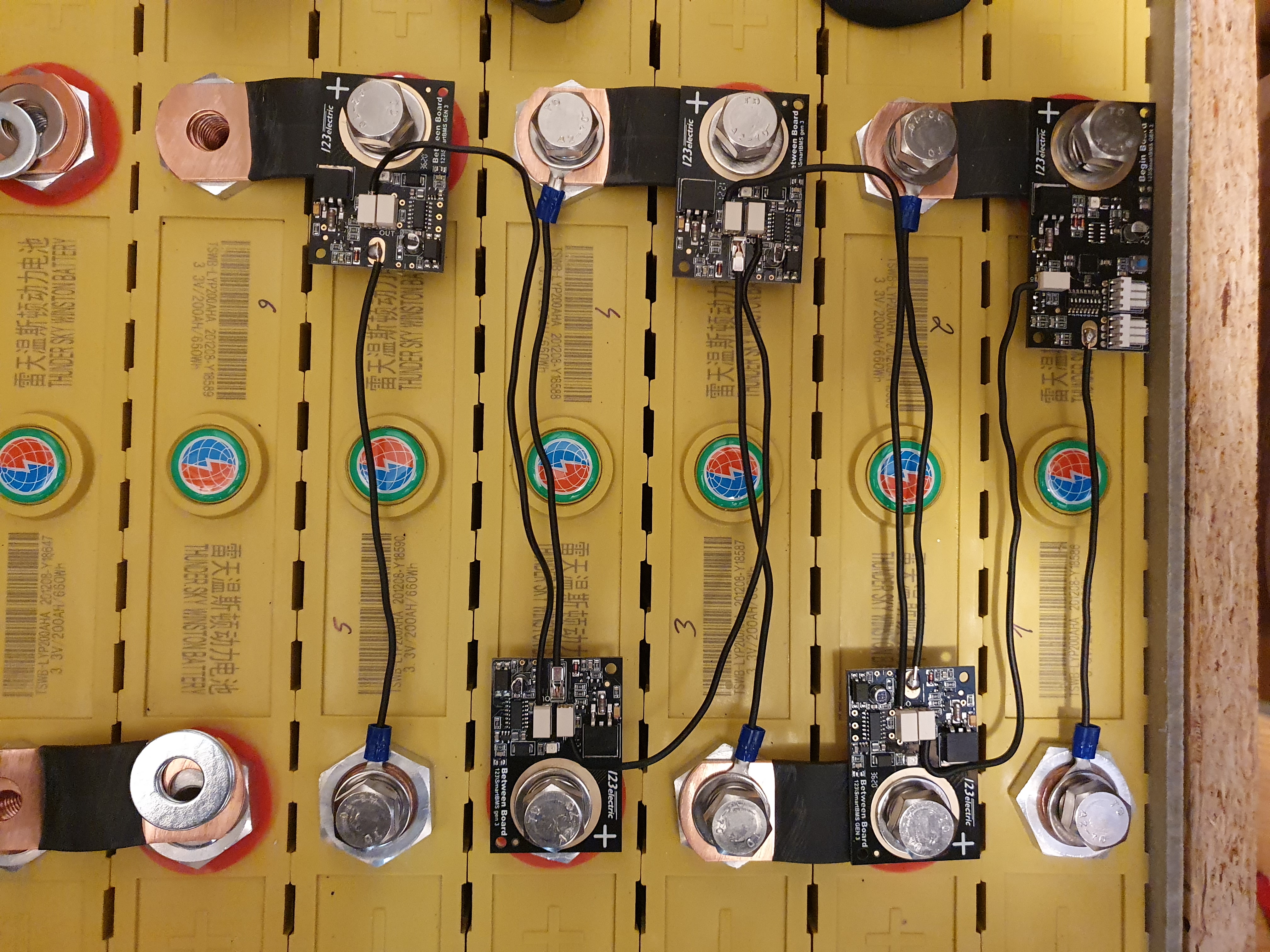

Pohlad zhora:
Pohľad zhora
Pohľad zhora

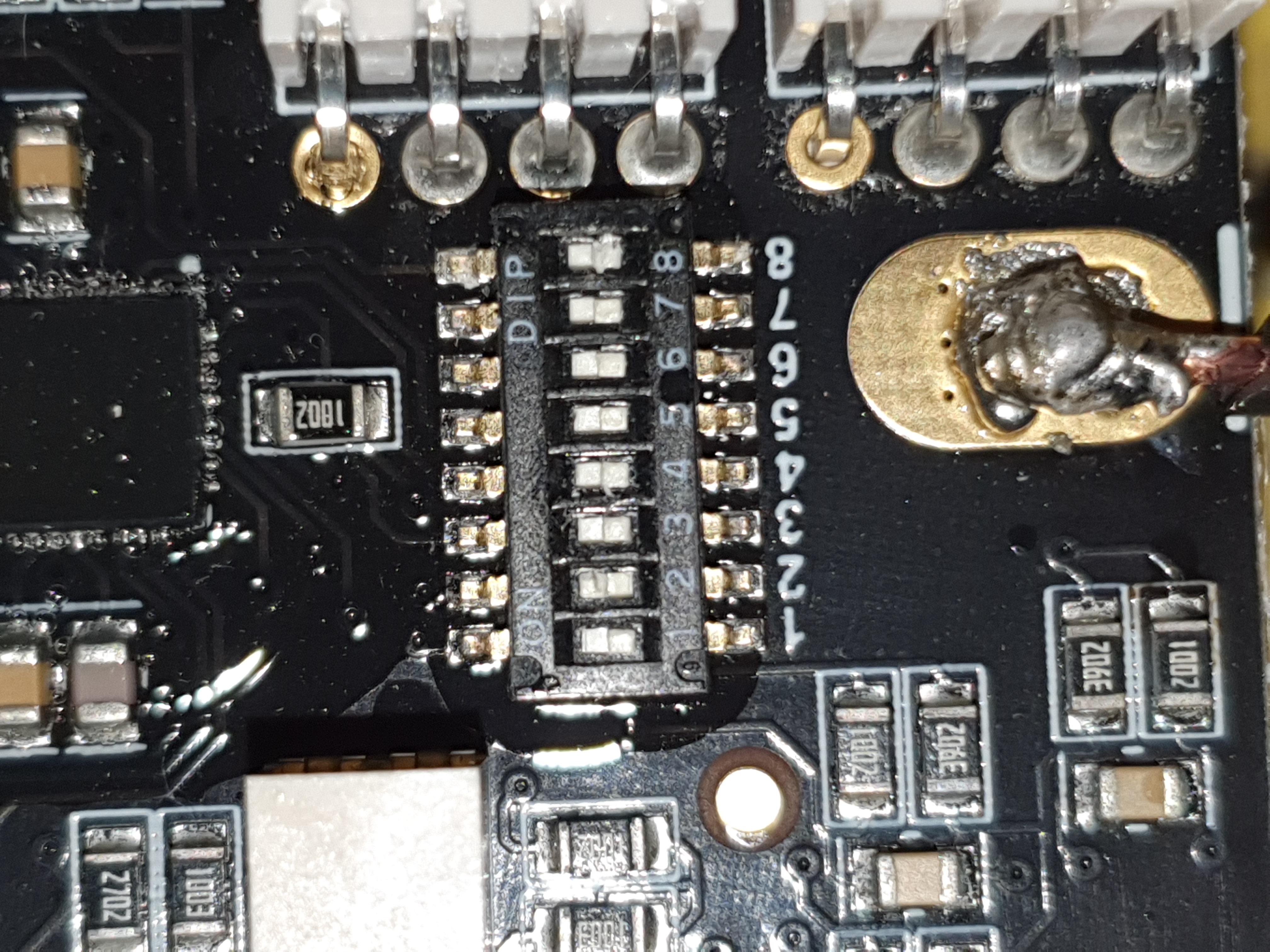

Nastavenie 0 1 0:
Na fotke to nie je zretelne, ale je to nastavene naozaj na 0 1 0 a dalej nuly - preveril som to teraz s lupou.

Vyvod minus polu bude na clanku, na ktorom je "Begin" modul.
Vyzera to trochu ako vrabcie hniezdo, je to tym, ze som to uz minimalne 40x prerabal pri experimentoch.
1900 Wp, LiFePo 8x200Ah + 123\SmartBMS, Tristar MPPT 60A, Meanwell 1 kW, PowerJack 5kW, Bratislava
Monitoring systému: https://panel.homeinfo.sk/?id_objekt=15 ... elektraren
(Ne)návratnosť systému: https://tinyurl.com/cx74hkv
Zdieľaná databáza meničov: https://tinyurl.com/mx6gvsj
Uživatelský avatar
ixo
Příspěvky: 489
Registrován: stř říj 10, 2012 6:11 pm
Bydliště: Bratislava

Re: BMS 123-Smart

Příspěvek od ixo »

A už to ide! To je tak, že človek pri hľadaní problému pozerá tam, kde ho očakáva a nie tam, kde ho neočakáva. Kamoš sa mi pozrel na tú fotku a udrela mu do očí chýbajúca silová prepojka medzi 4. a 5. článkom... Články som pospájal síce korektne, nameral som plné napätie na battery packu, ale pri montáži BMS mi z tade akosi ušla. Pozeral by som na to aj mesiac a aj tak by som na to asi neprišiel.
Aj tak vďaka za ochotu!
1900 Wp, LiFePo 8x200Ah + 123\SmartBMS, Tristar MPPT 60A, Meanwell 1 kW, PowerJack 5kW, Bratislava
Monitoring systému: https://panel.homeinfo.sk/?id_objekt=15 ... elektraren
(Ne)návratnosť systému: https://tinyurl.com/cx74hkv
Zdieľaná databáza meničov: https://tinyurl.com/mx6gvsj
kodl69
Příspěvky: 7394
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: BMS 123-Smart

Příspěvek od kodl69 »

Teď na to taky koukám, já si dycky napřed složím baterku s propojkama, (nepoužívám šroubky, ale "červíky" cca 40mm dýlky) a oměřím vnitřní odpory a pak na to teprve bastlím BMS. Má to u výhodu, že můžu BMS odmontovat bez zásahu do silovky a baterka klidně může něco dělat, sice nehlídaná, ale na nějakou chvilku to jistě vydrží... Ten modul balanceru to přežil?
P.S. ty šroubky na propojky utahuješ přes DPS těch modulů? Víš že ten laminát není ani tak pevnej jako hliník, a snadno se promáčkne a vznikne přechoďák na silovým kontaktu? moje řešení vypadá stejně jako tohle: Obrázek
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Uživatelský avatar
ixo
Příspěvky: 489
Registrován: stř říj 10, 2012 6:11 pm
Bydliště: Bratislava

Re: BMS 123-Smart

Příspěvek od ixo »

Máš to fajn, také niečo som aj chcel, ale nemal som predstavu, ako na to. Moduly prežili, robia, čo majú... Nuž, veru tak, doťahujem cez plošák, tiež sa mi to nepáči. Je tam aspoň pružná podložka, ktorá prípadné ustúpenie plošáka dotlačí. Ale pozriem tie "červíky", kde sa dajú kúpiť.
1900 Wp, LiFePo 8x200Ah + 123\SmartBMS, Tristar MPPT 60A, Meanwell 1 kW, PowerJack 5kW, Bratislava
Monitoring systému: https://panel.homeinfo.sk/?id_objekt=15 ... elektraren
(Ne)návratnosť systému: https://tinyurl.com/cx74hkv
Zdieľaná databáza meničov: https://tinyurl.com/mx6gvsj
Uživatelský avatar
ixo
Příspěvky: 489
Registrován: stř říj 10, 2012 6:11 pm
Bydliště: Bratislava

Re: BMS 123-Smart

Příspěvek od ixo »

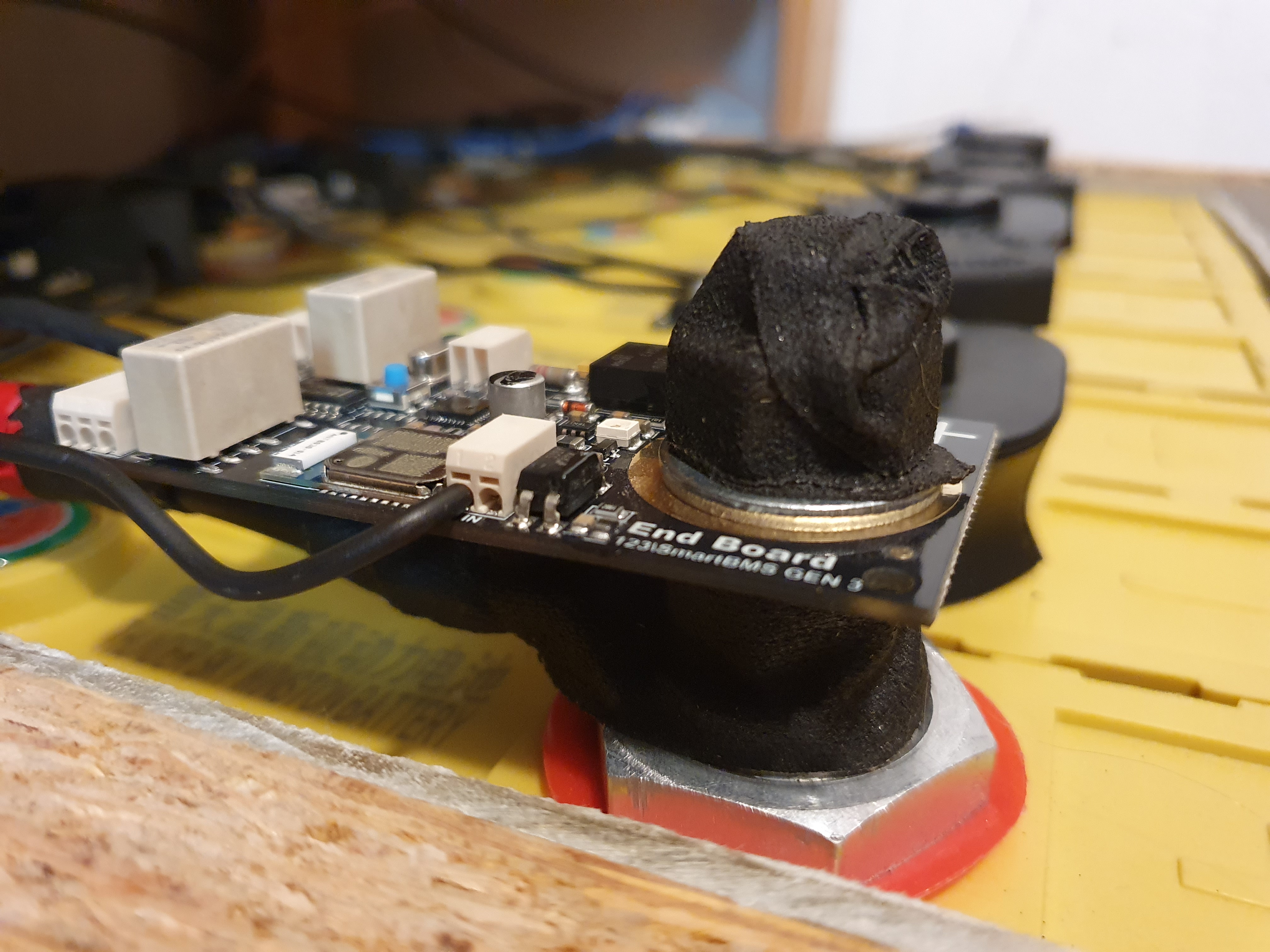

...no a práve som narazil na potrebu "červíka" alebo iného riešenia, pretože na vysoké očko kábla M35 sa plošák pritlačiť nedá...
Červíky M12 v ponuke nevidím, ale verím, že to vyrieši kúsok závitovej tyče M12 (dotiahnuť do závitu terminála), prevliect očko kábla, podložkou a matkou pritiahnuť. Potom nadstaviť potrebnú výšku podložkami a zľahka pritiahnuť plošák... Môže byť?
1900 Wp, LiFePo 8x200Ah + 123\SmartBMS, Tristar MPPT 60A, Meanwell 1 kW, PowerJack 5kW, Bratislava
Monitoring systému: https://panel.homeinfo.sk/?id_objekt=15 ... elektraren
(Ne)návratnosť systému: https://tinyurl.com/cx74hkv
Zdieľaná databáza meničov: https://tinyurl.com/mx6gvsj
kodl69
Příspěvky: 7394
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: BMS 123-Smart

Příspěvek od kodl69 »

tak to očko otoč vzhůru nohama, to se může :)
Závitovka to řeší taky, ale pro mě je jednoduší si ty "červíky" objednat, než se řezat se závitovkou. Já mám na baterkách M6/M8 a ty mají u nás ve šroubkárně běžně, klidně i v nerezi...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: BMS 123-Smart

Příspěvek od rottenkiwi »

Ja som rezal cerviky z toto:
https://www.bbtechnik.sk/mosadzne-zavit ... a-tyc.html

Ked nemas cervik, daj tam medenu prepojku a na nu oko plosaku.
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Pawel
Příspěvky: 811
Registrován: stř říj 02, 2013 8:57 am

Re: BMS 123-Smart

Příspěvek od Pawel »

To vypadá podle ceny na zlato a ne na mosaz
Uživatelský avatar
ixo
Příspěvky: 489
Registrován: stř říj 10, 2012 6:11 pm
Bydliště: Bratislava

Re: BMS 123-Smart

Příspěvek od ixo »

kodl69 píše:tak to očko otoč vzhůru nohama, to se může :)
Závitovka to řeší taky, ale pro mě je jednoduší si ty "červíky" objednat, než se řezat se závitovkou. Já mám na baterkách M6/M8 a ty mají u nás ve šroubkárně běžně, klidně i v nerezi...

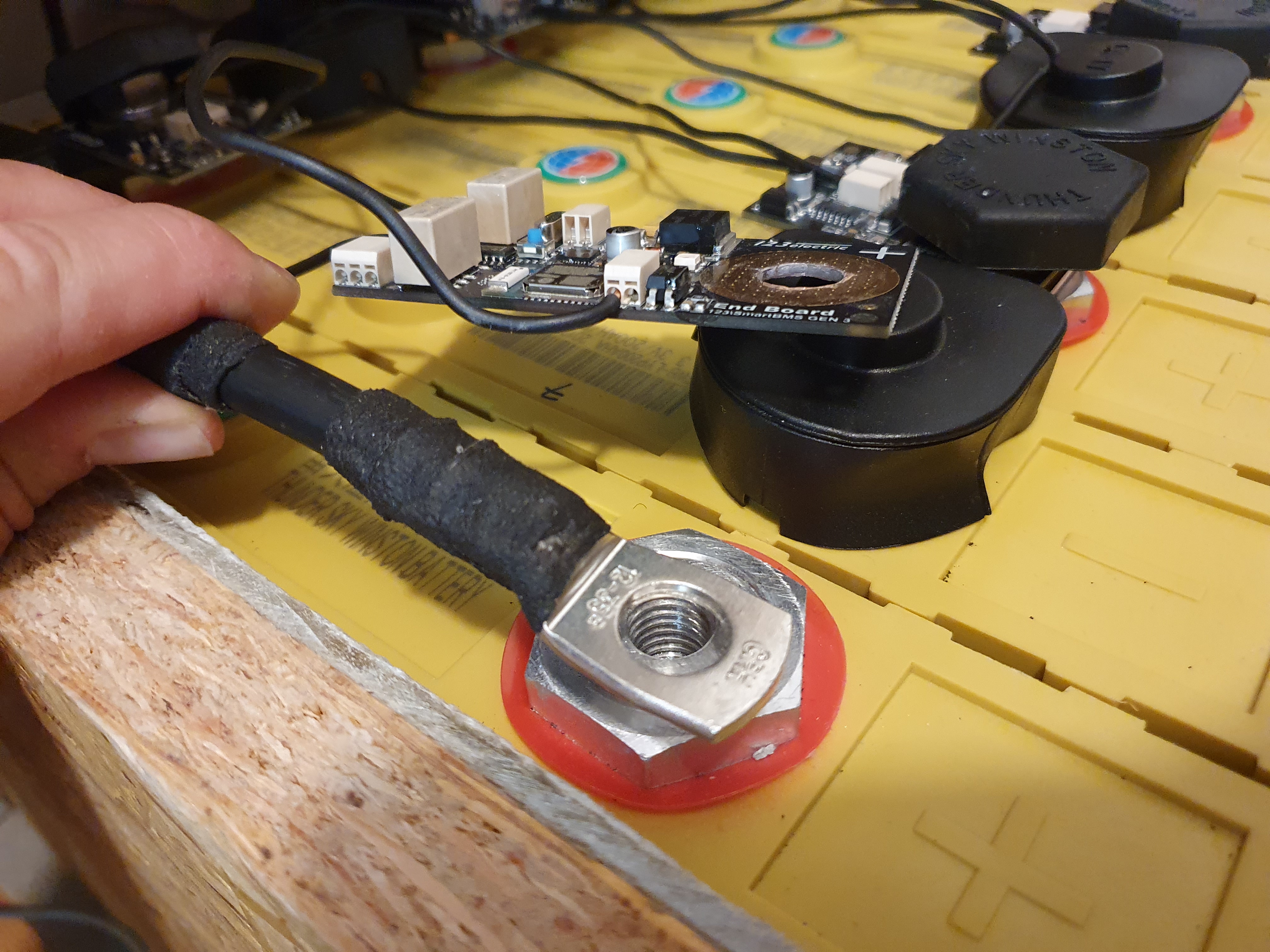

Otočenie nebola cesta, káblová koncovka bola aj tak hrubá a odtláčala očko od terminálu. Našiel som doma závitovku, takže už nepriťahujem (zatiaľ aspoň tento jeden) silový spoj cez plošák a s výsledkom som celkom spokojný - môže byť?
1900 Wp, LiFePo 8x200Ah + 123\SmartBMS, Tristar MPPT 60A, Meanwell 1 kW, PowerJack 5kW, Bratislava
Monitoring systému: https://panel.homeinfo.sk/?id_objekt=15 ... elektraren
(Ne)návratnosť systému: https://tinyurl.com/cx74hkv
Zdieľaná databáza meničov: https://tinyurl.com/mx6gvsj
Uživatelský avatar
ixo
Příspěvky: 489
Registrován: stř říj 10, 2012 6:11 pm
Bydliště: Bratislava

Re: BMS 123-Smart

Příspěvek od ixo »

Dostal som otázku, že ako som spokojný s BMS 123Smart a že ako to funguje, tak to trochu popíšem.
Kým som bežal na olove, tak som oceňoval jeho jednoduchosť, pri LiFe ma odrážala relatívna zložitosť prevádzky, ale vedel som, že pri ďalšom upgrade batérií pôjdem práve do LiFe.

Kúpa: BMS 123 Smart sa dá kúpiť všelikde, ja som ho kúpil ako sadu spolu s LiFe článkami, prepojkami, krytkami atď v GWL.

Celkový pocit: - funguje to krásne, relátka spínajú, balancery balancujú. Drobnou chybou je, že po prepnutí sa z mobilnej appky do inej appky a potom späť spôsobí zastavenie toku dát do appky a treba ju zhodiť a znova spustiť. To je, myslím, jediný problém, ináč samé pozitíva a sociální jistoty.
BMS123 Smart som zvolil aj preto, že podporuje "vylievanie" všetkých prevádzkových dát cez sériové rozhranie, čo sa dá použiť na vlastné logovanie všetkých parametrov.

Montáž - výhody: ako sa moduly pripájajú, rovno je vidieť na ledke, či korektne fungujú. Zmeny konfigurácie sa môžu (musia) robiť pod napätím.

Montáž - čo treba riešiť:
- zväčšiť vŕtačkou predvŕtané otvory na veľkosť skrutiek v terminály článkov. Je fajn použiť buď zveráčik na elektroniku, alebo si vyrobiť z dreva vhodný prípravok na uchytenie plošáka pri vŕtaní;
- Pri montáži je potrebné spájkovanie (pri starších moduloch), pri novších je na plošáku už wago spoj;
- Treba dokúpiť vodič min. 0.75mm2 na napájanie modulov. Výrobca ho nedodáva;
- Dávať veľký pozor na akýkoľvek skrat - všetko sa robí pod napätím - nepoužívané terminály mať prekryté a používať izolované nástroje;
- Ak sa uchytí plošák BMS priamo pod skrutku pritláčajúcu silové prepoje, plošák je namáhaný tlakom. Lepšie je kúpiť napríklad závitovú tyč, narezať ju na cca 4 - 5 cm kúsky a cez ňu prichytiť samostatne naprv silové kontakty riadnym uťahovacím momentom a až nad silový kontakt menšou silou uchytiť plošák BMS. Priznám sa, že tak to mám len na jednom terminále (donútili ma k tomu priestorové možnosti), dovtedy som toto riešenie nepoznal. Ak by sa mi to chcelo prerábať, určite to treba spraviť tak (dva samostatné uťahovacie momenty - jeden pre silové kontakty, druhý pre plošák - proste dokonalé riešenie).

V skratke by som to teda popísal takto. Pokiaľ vieš vyriešiť vyššie popísané body, tak smelo do toho.
1900 Wp, LiFePo 8x200Ah + 123\SmartBMS, Tristar MPPT 60A, Meanwell 1 kW, PowerJack 5kW, Bratislava
Monitoring systému: https://panel.homeinfo.sk/?id_objekt=15 ... elektraren
(Ne)návratnosť systému: https://tinyurl.com/cx74hkv
Zdieľaná databáza meničov: https://tinyurl.com/mx6gvsj
kodl69
Příspěvky: 7394
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: BMS 123-Smart

Příspěvek od kodl69 »

V podstatě popisuješ teochu osekaný vlastnosti DIYBMS v4. Ta se už dá taky koupit, na ebay to chlapík prodává kompletní, akorát momentálně má vyprodáno: https://www.ebay.com/itm/193564641071?var=493784053658
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Uživatelský avatar
ixo
Příspěvky: 489
Registrován: stř říj 10, 2012 6:11 pm
Bydliště: Bratislava

Re: BMS 123-Smart

Příspěvek od ixo »

Podarilo sa mi spraviť vyčítavanie dát z 123 SmartBMS a ich odosielanie do databázy - cez optočlen a Arduino Mega. Balancer poskytuje na UART pine údaje o napätiach, kapacitách a podobne.
S tým dolovaním dát bojoval dokopy cca 30 hodín, väčšinu času mi zabralo rôzne učenie sa a experimentovanie. Rád posuniem detailné finálne know-how ďalej, nech má ten môj spálený čas väčší zmysel. Takže ak by mal niekto záujem, nech kedykoľvek napíše a dám to dokopy.

Vďaka tomuto prepojeniu sa dajú pohodlne vidieť napríklad tieto info:
- aktuálne uložená energia v batérii + priemery po dňoch, mesiacoch, rokoch;
- priebeh napätí jednotlivých článkov;
- aktuálna delta napätí článkov (ich rozbalancovanie);
- spätne sumárna info o maximálnych rozbalancovanich po dňoch, mesiacoch, rokoch;
- info o tom, ktorý článok bol kedy ako dlho balancovaný;
- spätne sumárna info o priebehoch balancingu - po dňoch, mesiacoch, rokoch.

Korektne sa mi nepodarilo načítavať teploty balancerov (asi som nepochopil datagram) a overall stav balancera, tieto info však nie sú pre prevádzku kľúčové.

Výstupom Arduino scriptu je http request nesúci v GET parametri vydolované údaje. Request treba smerovať, kam chcete - či je to nejaký bastličský IoT portál, alebo vaša súkromná databáza. Ďalej si už s tými dátami však musíte poradiť sami.
Přílohy

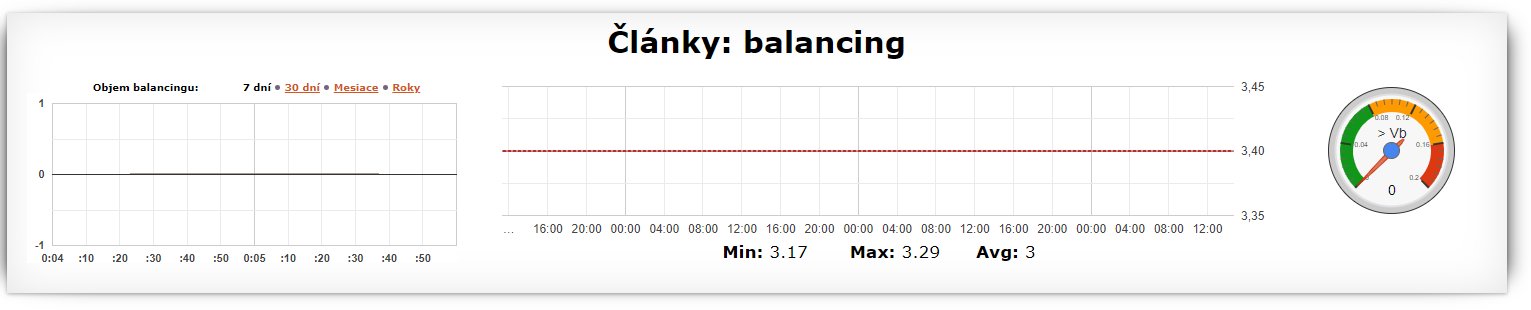

Balancing
Balancing
Napätia článkov a ich delta - vidno , že modrý článok č. 1 mi trošku (i keď minimálne) ulietava
Napätia článkov a ich delta - vidno , že modrý článok č. 1 mi trošku (i keď minimálne) ulietava

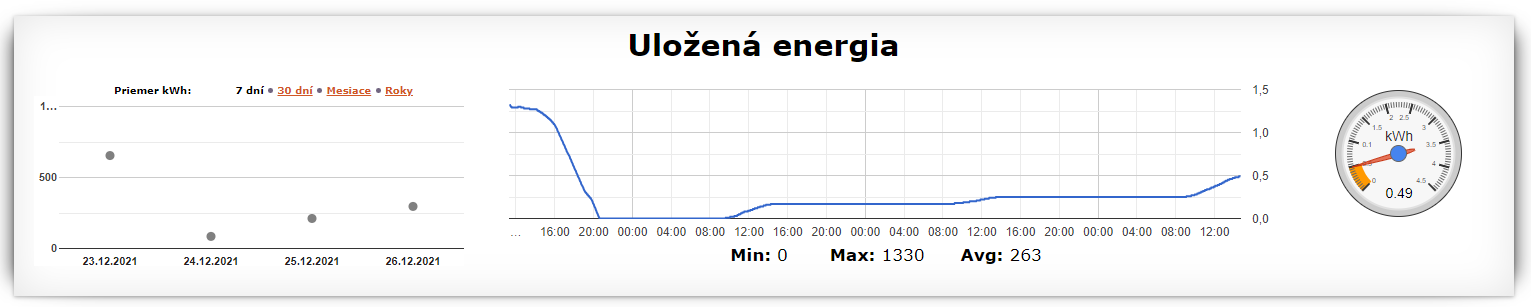

Uložená energia
Uložená energia
