Spojování DC rozvodů s vysokými výkony
Zdravím,
prosím o radu jak řešíte spojování kabelů DC rozvodů?
řeším "uzel" kabelů:
2x 10mm2 od baterek
1x 35mm2 od měniče
1x 10mm2 do DC rozvodu
1x 10mm2 k wattmetru
Teď mám všechny kabely zakončeny očky M6 a sešroubovány k sobě, ale když vidím že očko na kabel 10mm2 je tenoučké jak papír, tak tam musí být ohromné ztráty na průřezu. Taky měnič pěkně řve když roztáčí motor ledničky.
Proto přemýšlím jestli to nepředělat na zlacená očka M8 kdy by měl každý kabel 2očka.
Nebo je lepší použít takovou tu mosaznou svorkovnici na DIN lištu a konce kabelů pouze pocínovat?
Prosím poraďte jak to máte řešeno vy?
Díky
prosím o radu jak řešíte spojování kabelů DC rozvodů?
řeším "uzel" kabelů:
2x 10mm2 od baterek
1x 35mm2 od měniče
1x 10mm2 do DC rozvodu
1x 10mm2 k wattmetru
Teď mám všechny kabely zakončeny očky M6 a sešroubovány k sobě, ale když vidím že očko na kabel 10mm2 je tenoučké jak papír, tak tam musí být ohromné ztráty na průřezu. Taky měnič pěkně řve když roztáčí motor ledničky.
Proto přemýšlím jestli to nepředělat na zlacená očka M8 kdy by měl každý kabel 2očka.
Nebo je lepší použít takovou tu mosaznou svorkovnici na DIN lištu a konce kabelů pouze pocínovat?
Prosím poraďte jak to máte řešeno vy?
Díky
-
- Příspěvky: 999
- Registrován: čtv črc 28, 2011 12:01 pm
Re: Spojování DC rozvodů s vysokými výkony
Existuje svorkovnice na DIN lištu pro velké průměry vodičů, ale ta je pekelně drahá. Já mám spojeno více kabelů jen na bateriích, ale tam mám masivní tlustá očka, která jsou naopak dosti levná.
-
- Příspěvky: 826
- Registrován: čtv zář 01, 2011 6:30 pm
Re: Spojování DC rozvodů s vysokými výkony
Rovněž mám očka M8 ale klasické ty masivní, žádné zlacené. Nejsou vůbec drahé. Kabel mám do očka připájen. A spojuji je normálně sešroumováním M8, pokud jich je více než 2, dám mezi jednotlivá očka podložky aby si kabely navzájem nezavazely. A celé to zaizoluji zmršťovací bužírkou, tou největší co existuje
Pravda a Láska zvítězí!.
-
- Příspěvky: 322
- Registrován: čtv dub 21, 2011 2:46 pm
Re: Spojování DC rozvodů s vysokými výkony
No mě přijde toto očko jako nedostatečné průřezem. Ať už je pozlacené či nikoliv:
http://www.kavka-eshop.cz/izolovane-kon ... 0mm--10-ks
http://www.kavka-eshop.cz/izolovane-kon ... 0mm--10-ks
-
- Příspěvky: 999
- Registrován: čtv črc 28, 2011 12:01 pm
Re: Spojování DC rozvodů s vysokými výkony
Souhlasím. Ta moje pojmou kabel 25mm^2 a mají na sobě dva šrouby.
-
- Příspěvky: 322
- Registrován: čtv dub 21, 2011 2:46 pm
Re: Spojování DC rozvodů s vysokými výkony
Nemáš nějaký link na web? nemůžu nic takového najít:-(
-
- Příspěvky: 999
- Registrován: čtv črc 28, 2011 12:01 pm
Re: Spojování DC rozvodů s vysokými výkony
Link nemám, kupoval jsem to osobně ve firmě REXEL.
-
- Příspěvky: 322
- Registrován: čtv dub 21, 2011 2:46 pm
-
- Příspěvky: 98
- Registrován: stř srp 17, 2011 11:25 am
Re: Spojování DC rozvodů s vysokými výkony
Dělají se i silnější oka:
http://www.autolamp.cz/konektory-oka-sv ... belova-oka
http://www.autolamp.cz/konektory-oka-sv ... belova-oka
-
- Příspěvky: 826
- Registrován: čtv zář 01, 2011 6:30 pm
Re: Spojování DC rozvodů s vysokými výkony
Přesně takové jsem použilMartin píše:Dělají se i silnější oka:
http://www.autolamp.cz/konektory-oka-sv ... belova-oka
Pravda a Láska zvítězí!.
-
- Příspěvky: 322
- Registrován: čtv dub 21, 2011 2:46 pm
-
- Příspěvky: 999
- Registrován: čtv črc 28, 2011 12:01 pm
Re: Spojování DC rozvodů s vysokými výkony
Ano, to je hodne podobne. Ja tu med mam jeste poniklovanou.
-
- Příspěvky: 322
- Registrován: čtv dub 21, 2011 2:46 pm
Re: Spojování DC rozvodů s vysokými výkony
U toho očka na fotce píšou galvanicky pocínováno, tak to snad něco vydrží:-)
-
- Příspěvky: 322
- Registrován: čtv dub 21, 2011 2:46 pm
Re: Spojování DC rozvodů s vysokými výkony
Myslím že už jsem našel.
Pájecí očko M8 proudové zatížení 117A. Možná že ho u baterky a u měniče zdvojím pro klid duše:-)
https://www.elvos.cz/detail.php?id=3387
Pájecí očko M8 proudové zatížení 117A. Možná že ho u baterky a u měniče zdvojím pro klid duše:-)
https://www.elvos.cz/detail.php?id=3387
-
- Příspěvky: 2774
- Registrován: ned črc 17, 2011 12:19 pm
- Lokalita: Brno
- Bydliště: Brno
Re: Spojování DC rozvodů s vysokými výkony
Zdravím ,

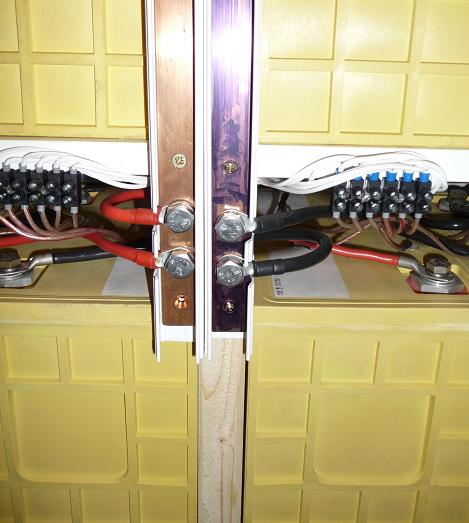

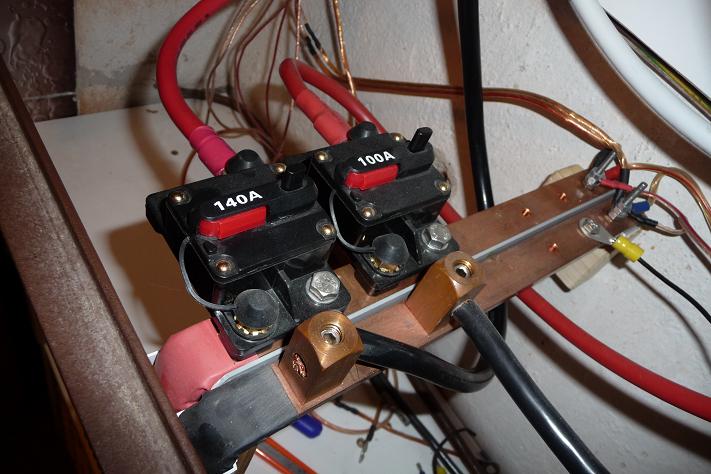

já to zbastlil následovně :
Kabely od baterek jsou 10mm2 , k měniči a nabíječce 25mm2 .
Elektronům zdar
já to zbastlil následovně :
Kabely od baterek jsou 10mm2 , k měniči a nabíječce 25mm2 .
Elektronům zdar
3,96kWp monokrystalů + 2x regl PCM60X + 24kWh LiFePO4 + 6kW HF sínus měnič , celé na 52V systému .
Chibi v textu vyhrazeny
Chibi v textu vyhrazeny
-
- Příspěvky: 1403
- Registrován: pon zář 12, 2011 11:32 am
Re: Spojování DC rozvodů s vysokými výkony
Zdravím,

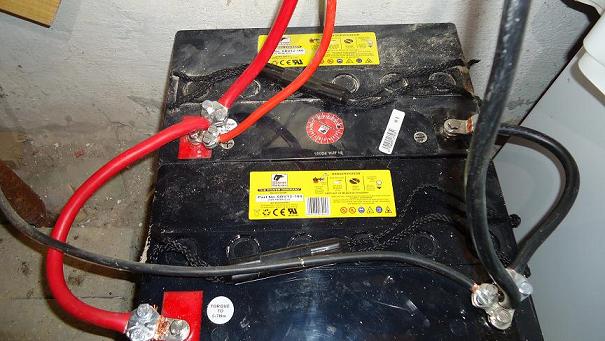

já jsem použila na kabely na baterce oka se šrouby. Jsou tak masivní, že mne ta otázka ztrát ani nenapadla. Od baterie ke střídači vedu 35mm kabel, k regulátoru 16mm. Kupuju to od elektřikáře, který to kdesi objednává, nevím kde, asi za 50.- / kus.
Stejná oka používám na všechny spoje 35mm kabelů (dlouhé vedení k panelům), tyhle kabely se snad ani jinak spojovat nedají. Slabší kabely DC rozvodů spojuju těmi největšími svorkovnicemi z GESu, moc se mi to nelíbí, hlavně větvení, ale tak nějak to drží...
[img] [/img]
já jsem použila na kabely na baterce oka se šrouby. Jsou tak masivní, že mne ta otázka ztrát ani nenapadla. Od baterie ke střídači vedu 35mm kabel, k regulátoru 16mm. Kupuju to od elektřikáře, který to kdesi objednává, nevím kde, asi za 50.- / kus.
Stejná oka používám na všechny spoje 35mm kabelů (dlouhé vedení k panelům), tyhle kabely se snad ani jinak spojovat nedají. Slabší kabely DC rozvodů spojuju těmi největšími svorkovnicemi z GESu, moc se mi to nelíbí, hlavně větvení, ale tak nějak to drží...
[img] [/img]
